전원주택시공. 철근콘크리트골조 스라브거푸집 조성과정

전원주택시공. 철근콘크리트골조 스라브거푸집 조성과정

전원주택시공전문 날마다집을짓는사람들입니다.

날마다집을짓는사람들은
전원주택, 단독주택, 상가주택, 주말주택, 땅콩주택, 패시브하우스, 타운하우스, 철근콘크리트주택, 조립식주택, 목조주택, 도시형생활주택, 농가주택 등 소형주택에서 중대형주택까지 모든 종류와 규모의 주택 시공이 가능한 회사입니다.

이번 포스팅은 철근콘크리트 골조공사 중 옹벽거푸집 작업 후 진행되는 스라브거푸집 작업과정입니다.
스라브 거푸집 작업순서는 옹벽 형틀거푸집 선단, 즉 상단에 각재를 설치하고 옹벽거푸집과 옹벽거푸집 사이에 멍에를 걸친 후 걸친 멍에에 동바리(서포트)를 받치고 멍에 위에 장선을 깔고 나서 그 위에 합판을 까는 순으로 진행합니다.

멍에에 사용되는 각재는 90*90 사이즈를 사용하며 현장용어로 오비끼 또는 산승각이라고 부릅니다. 멍에 위에 사용되는 장선은 50*50 사이즈 각재를 사용하며 현장에서는 폼다루끼라고 부릅니다. 이때 장선은 철근이나 콘크리트의 하중을 받기에 부족하므로 50*50 각파이프나 50mm  원형파이프를 혼용해서 깔아주도록 합니다. 폼다루끼는 합판과 합판사이 이음매 부분에만 깔아서 합판을 고정하는 용도로만 사용하면 되며 나머지 부분은 각파이프나 원형파이프가 그 역할을 대신합니다. 멍에의 간격은 900mm를 벗어나지 않도록 하고 장선의 간격도 450mm 이내로 해주는것이 안전합니다.
50*50 각파이프 사용을 권장하지만 50mm 원형파이프 사용도 빈번한데요. 원형파이프를 사용할 경우 원형파이프가 구르는 성질이 있으므로 별도의 조치를 취하여 안전하게 사용하도록 합니다.

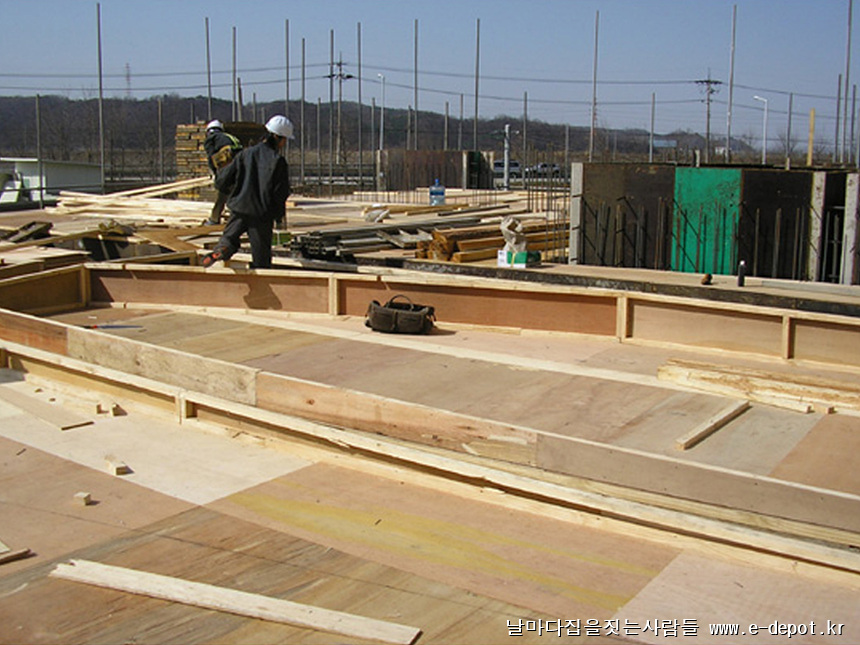

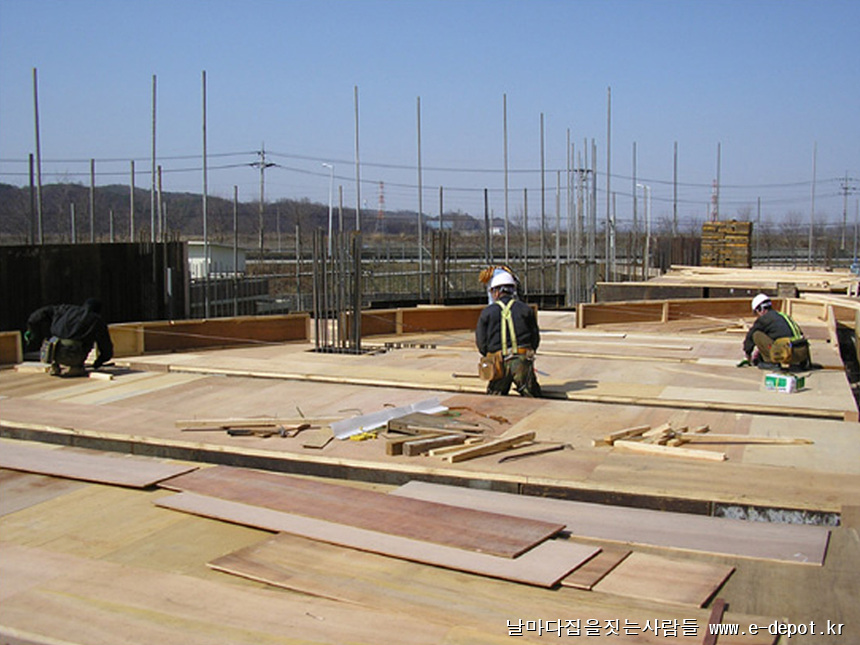

스라브 거푸집 설치 사진입니다.

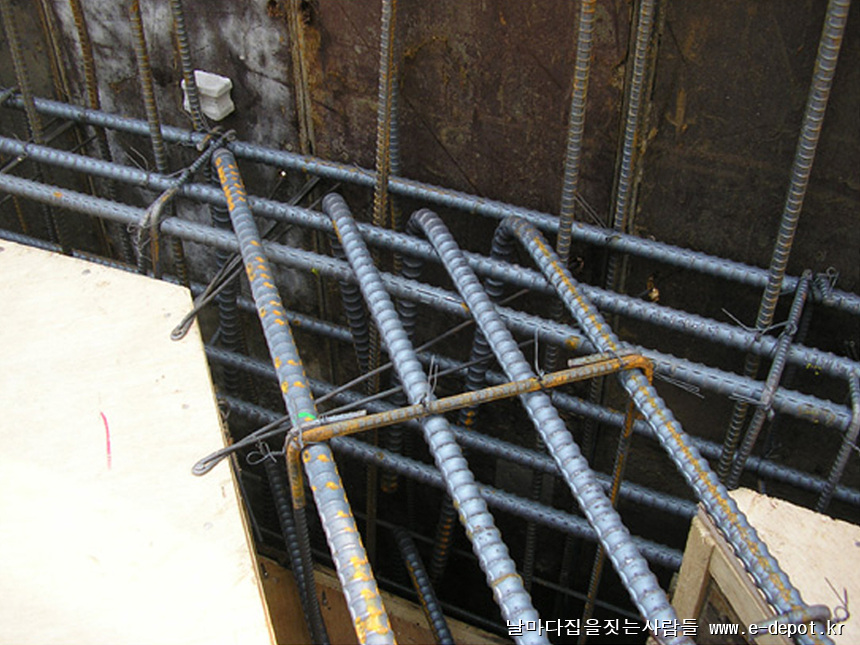

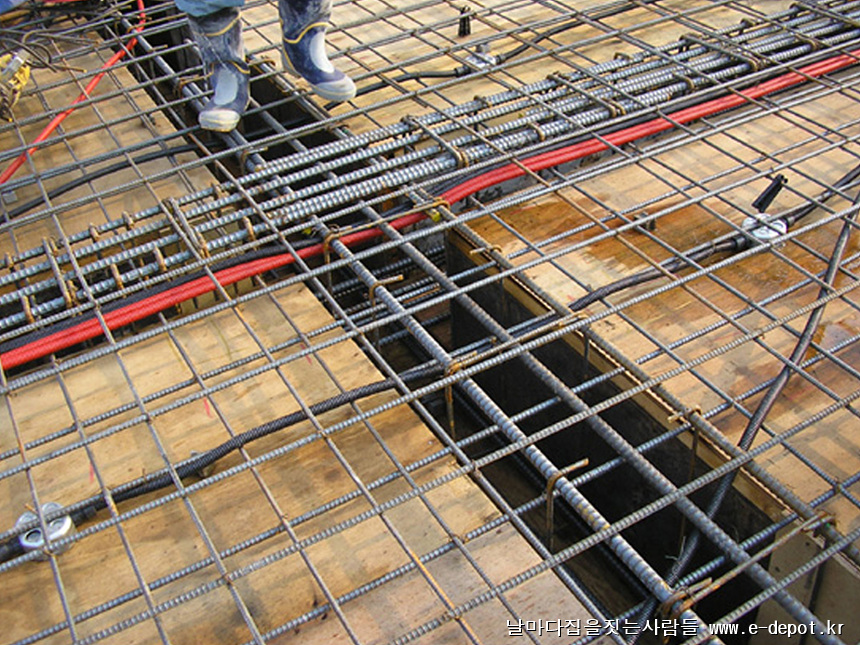

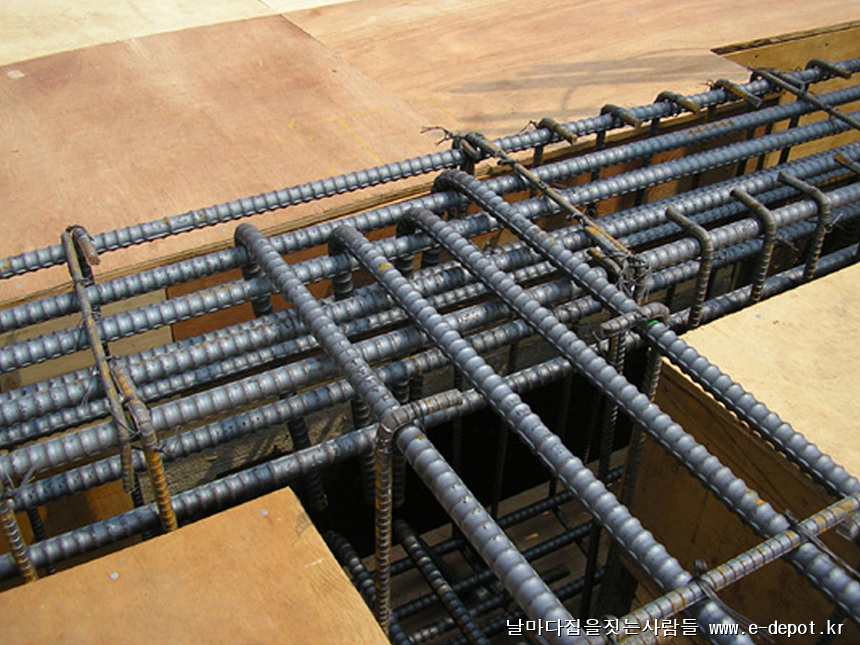

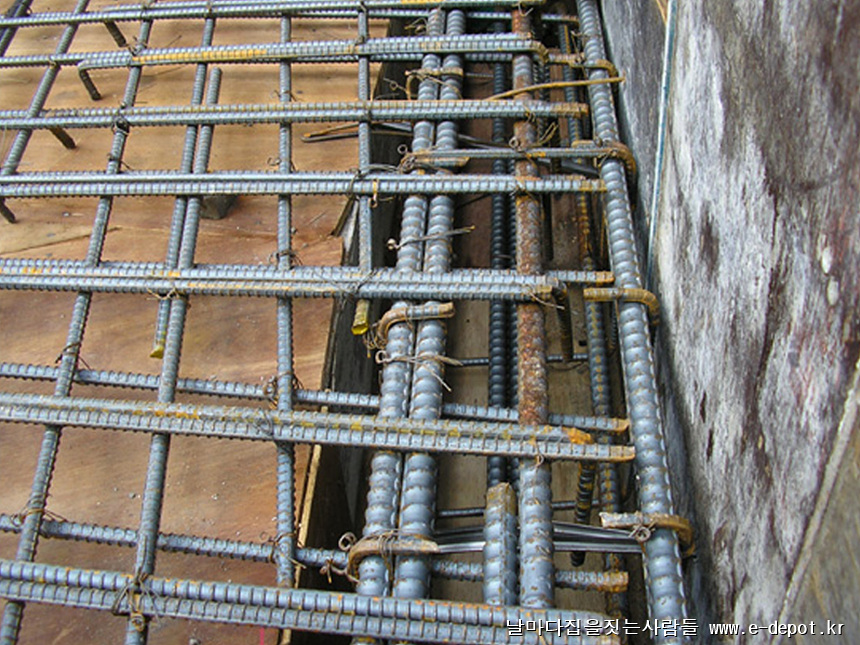

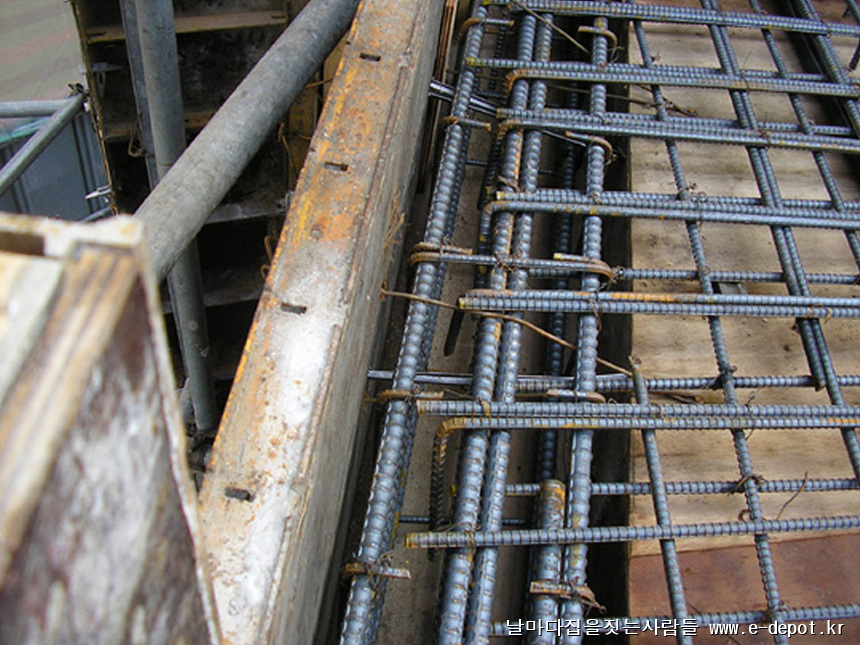

스라브 거푸집 설치 완료 후 보 철근 배근 사진입니다.

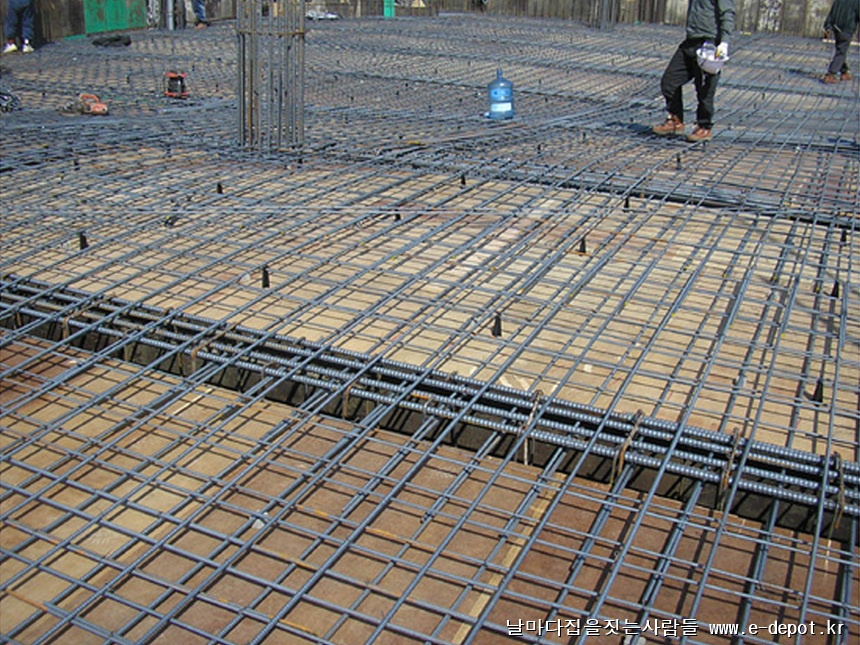

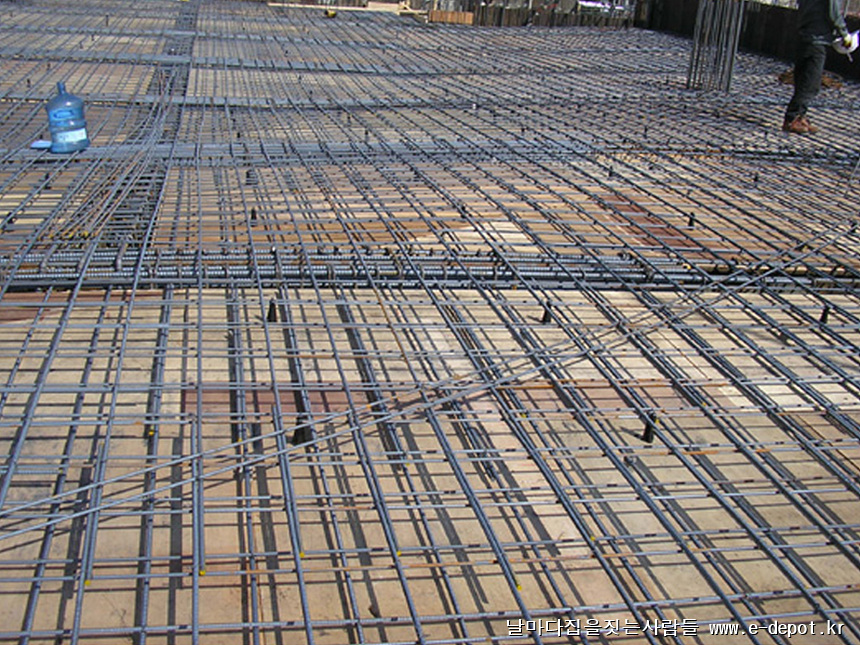

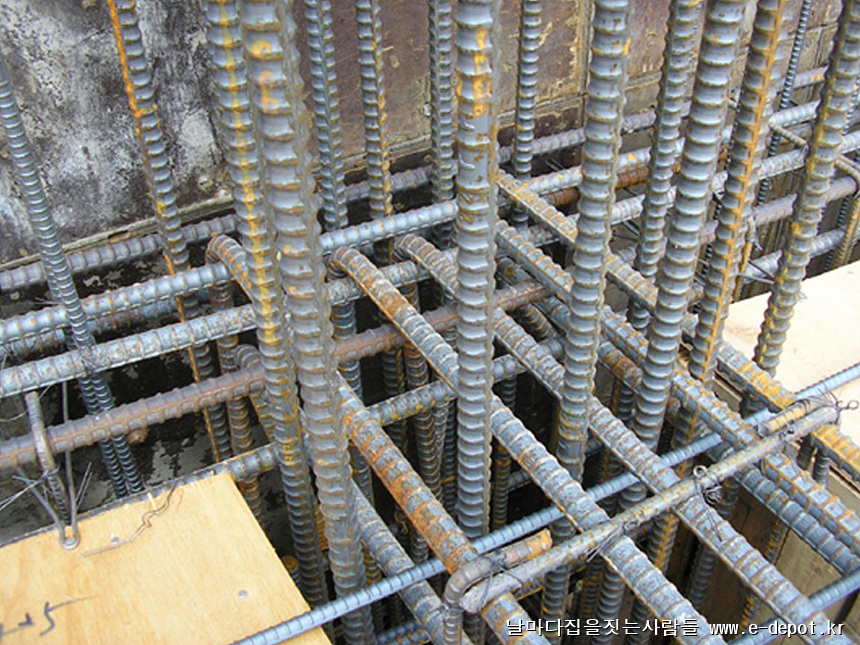

스라브 철근 배근 사진입니다.

날마다집을짓는사람들의 전원주택시공. 철근콘크리트골조 스라브거푸집 조성과정이었습니다.
