철근콘크리트골조 옹벽거푸집과 스라브거푸집 조성 후 철근배근과정.

by 뱅마까치 2020. 2. 3.
반응형



철근콘크리트골조 옹벽거푸집과 스라브거푸집 조성 후 철근배근과정.

전원주택 집짓기 시공전문 날마다집을짓는사람들입니다.

단독주택, 농가주택, 상가주택, 땅콩주택, 패시브하우스, 도시형생활주택, 주말주택 등
주문주택 시공 전문으로 철근콘크리트주택, 조립식주택, 목조주택 등
소형주택에서 중대형주택까지 규모에 관계없이 모든 분야의 주택 시공이 가능한 회사입니다.

집짓는 과정은 여러 공종으로 나뉘고 모든 공종이 다 중요하지만
그 중에서도 가장 중요한것이 골조공사가 아닌가 싶네요..
골조공사는 맨땅에 무(無)에서 유(有)를 만들어 내는 과정이죠.

특히 철근콘크리트조의 골조는
사람의 뼈와 같은 철근과 사람의 근육과 같은 콘크리트가 합쳐져서 하나의 구조물이 완성됩니다.
이러한 구조물을 완성하기 위해서는 구조물을 만들기 위한 틀이 필요한데요..
이러한 틀을 거푸집이라고 하고 구체적인 용어로는 형틀거푸집이라고 합니다.

형틀거푸집을 조립하고 만들어가는 작업은 목공, 즉 목수들이 하게 되는데
형틀거푸집 조성작업을 하는 목수들을 형틀목공 또는 형틀목수라고 하지요.

형틀작업을 하는 목수들의 일이 상당히 힘들고 위험하다보니 요즘 새로 일을 배우려는 사람이 많질 않지요
뭐... 형틀목수뿐만 아니라 건축공사의 4대마라고 할 수 있는 철근공, 조적공, 미장공 등 기술공들이 부족하죠.
이런 빈자리를 요즘은 중국 인력들이 대신 하고 있지만... 아쉬운 부분입니다...;
가까운 미래에는 기능공이나 기술공은 최소로 줄고 엔지니어만 남는 세상이 오겠지요..

철근콘크리트 골조를 만들어 가는 형틀 거푸집 조립과 철근배근까지의 과정을 공사사진과 함께 살펴보겠습니다.

건물 규모나 구조에 따라 작업 방법이 다소 차이는 나지만 기본 작업순서는 옹벽거푸집을 만든 후 스라브거푸집을 완성해 가는 형태이며 철근배근도 같은 순서로 작업이 진행 됩니다. 거푸집 해체작업도 옹벽거푸집을 먼저 해체한 후 스라브 거푸집을 해체하는 방법으로 진행합니다. 물론 거푸집 해체의 경우 콘크리트 양생기간을 거쳐 해체를 진행하게 됩니다.
거푸집 해체 시기는 해당 게시글을 참고하시면 되겠습니다.

거푸집 존치 기간 참고 =>  거푸집존치기간 경과후 거푸집해체 및 최상층거푸집조성 [전원주택/상가주택/농가주택/집짓기]

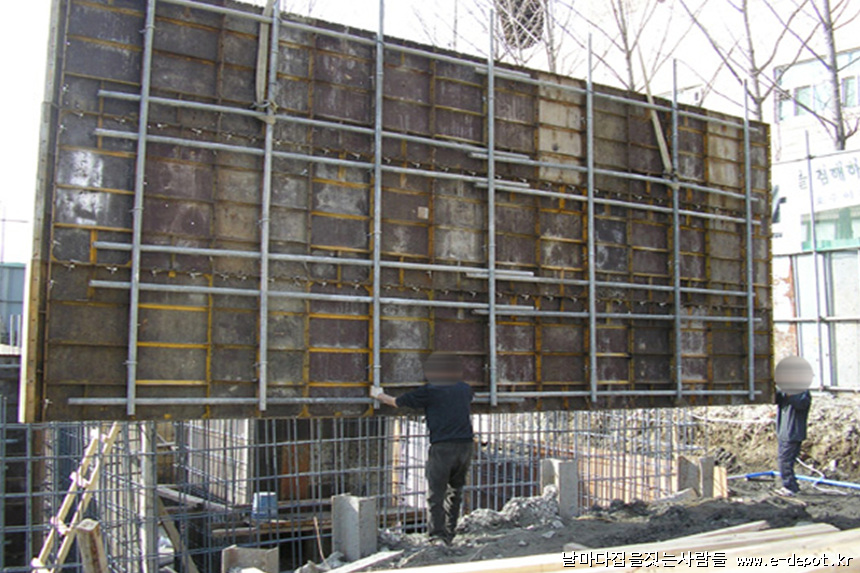

야기리 인양 작업 사진입니다.
야기리란 현장에서 쓰이는 일본용어이며 영어로는 SLIP FORM이라 말합니다. 야기리는 옹벽면이 동일하게 반복되는 경우에 주로 사용하는데 아파트의 외부 옹벽을 생각하시면 됩니다. 1층에서 옥상까지의 외부면이 동일하게 반복되는 경우죠. 요즘은 노무비 대비 장비대(크레인)가 더 저렴하게 드는 경우가 있어 단층(1층) 구조의 주택에서도 옹벽 거푸집을 현장에서 미리 제작하여 크레인으로 조립하는식으로 작업을 하는 경우도 많습니다. 스라브 거푸집도 마찬가지구요. 작업의 효율성을 따져 유리한 방향으로 공사를 끌어 나가는 것도 관리의 능력이지요...^^
같은 조건에서 힘도 덜 들고 비용도 절감할 수 있는 일거 양득이라고나 할까요...ㅎ

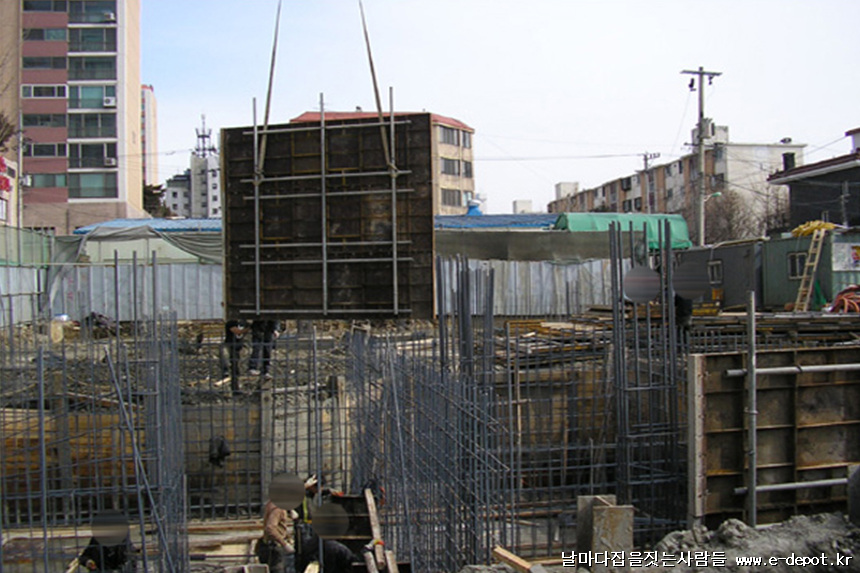

앞서 말했듯이 미리 조립된 야기리를 조립하기 위해 인양하는 사진입니다. 야기리는 도면에 맞춰 정확히 조립하며 특히 내부 옹벽거푸집과 정확히 결속이 될 수 있도록 고려하여 제작해야 합니다. 특히 내부 칸막이 옹벽이 있는 경우에 내측 인코너등과 타이가 정확히 결속될 수 있도록 제작합니다.

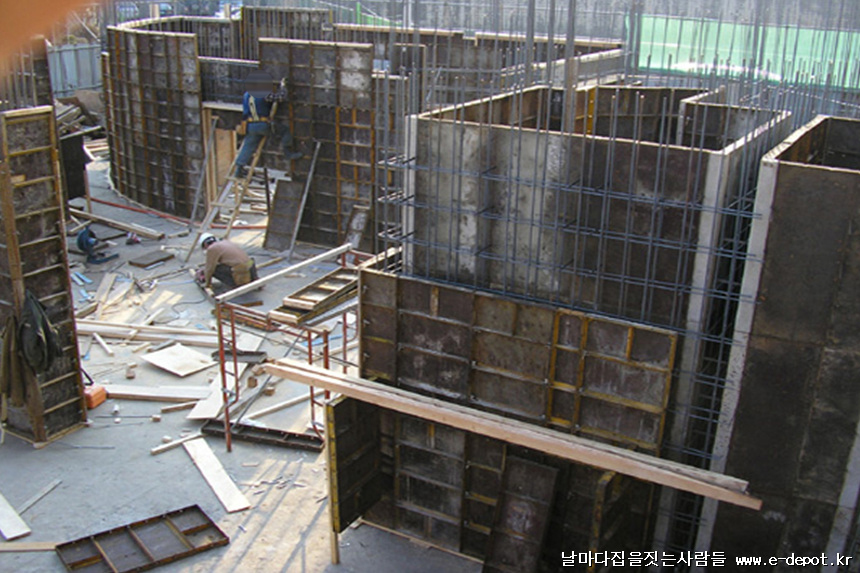

내부 옹벽처럼 야기리 작업이 아닌경우 거푸집을 하나씩 하부부터 상부까지 조립해 나갑니다. 옹벽 거푸집은 한쪽을 먼저 조립 완성한 후 철근배근을 하고 나머지 반대편 거푸집을 조립해 나가는 순서대로 진행합니다. 이때 전기 배관이나 설비배관을 해야 하는 경우는 거푸집을 완전히 조립하기 전에 선 작업을 하도록 해야겠지요..... 그런데 간혹 작업 순서를 망각(?)하고 형틀목공이 거푸집을 마감해 버리는 경우가 있답니다....헐
사람이 하는 일이다 보니 어쩔 수 없겠지만... 이런 경우 부득이 조립된 거푸집을 일부분 해체하고 전기배관이나 설비배관을 해야 하는 경우도 있지요... 관리자의 철저한 공정체크가 필요하기도 하지만 작업자들끼리 타 공정을 위한 베려가 필요한 대목이기도 합니다. 이런 사소한 일로 인해 작업자들끼리 감정싸움이 되기도 하지만 자칫 안전사고의 원인이 되기도 하니 미리미리 체크하고 양보해서 작업의 힘을 실어야 겠습니다.
한배를 탔으면 서로 협력해야지요...^^

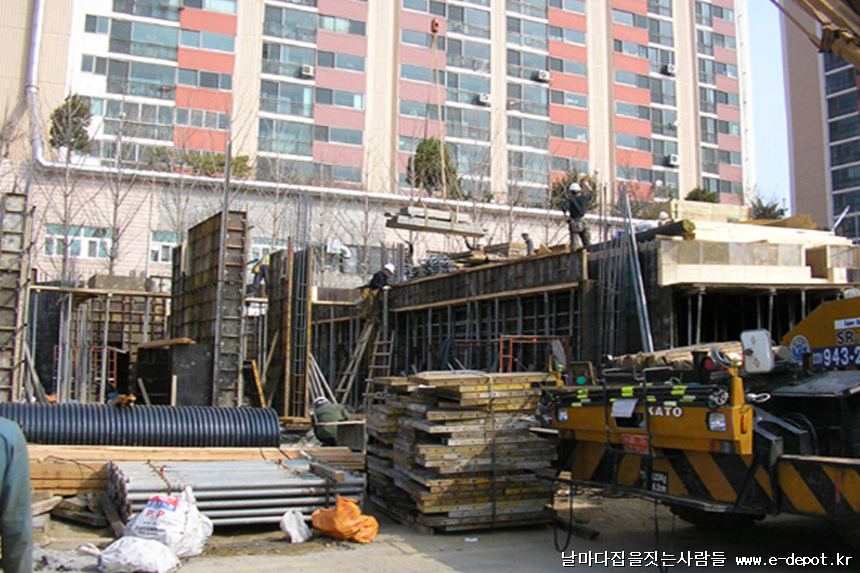

옹벽 거푸집 조립상황을 원거리에 바라본 사진입니다.

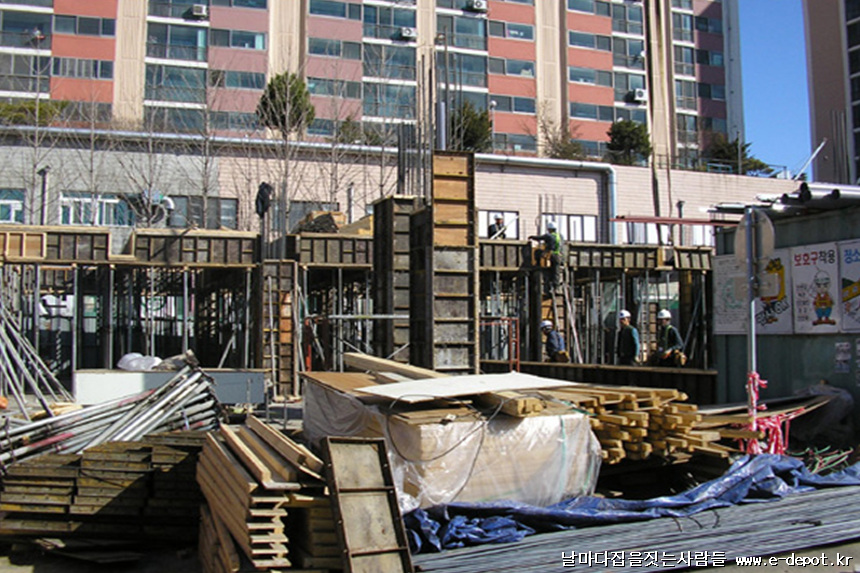

옹벽 거푸집과 기둥 거푸집 조립이 마무리 되어 가네요...^^

옹벽 작업에 이어 스라브 거푸집 조립 과정입니다. 옹벽과 달리 스라브의 경우 철근과 콘크리트의 하중을 그대로 받는 부위입니다. 그래서 하부에 동바리를 받쳐 주게 되는데 동바리는 평균 900mm 이내에서 간격을 맞춰 받쳐주도록 하며 동바리 하부가 콘크리트 면일 경우 크게 문제가 되지 않지만 흙바닥이나 이와 유사하게 면이 고르지 못하고 부실할경우 정지작업을 철저히 하고 동바리 하부가 침하되지 않도록 조치를 취한 후 동바리를 받쳐야 합니다. 콘크리트 타설시 콘크리트 무게를 이기지 못하고 붕괴되는 대형사고의 원인이 된답니다. 동바리는 콘크리트 구조물이 양생될때 까지 지탱을 해주는 아주 중요한 요소인것을 망각해서 대충 작업해서는 절대 안되는 작업입니다.

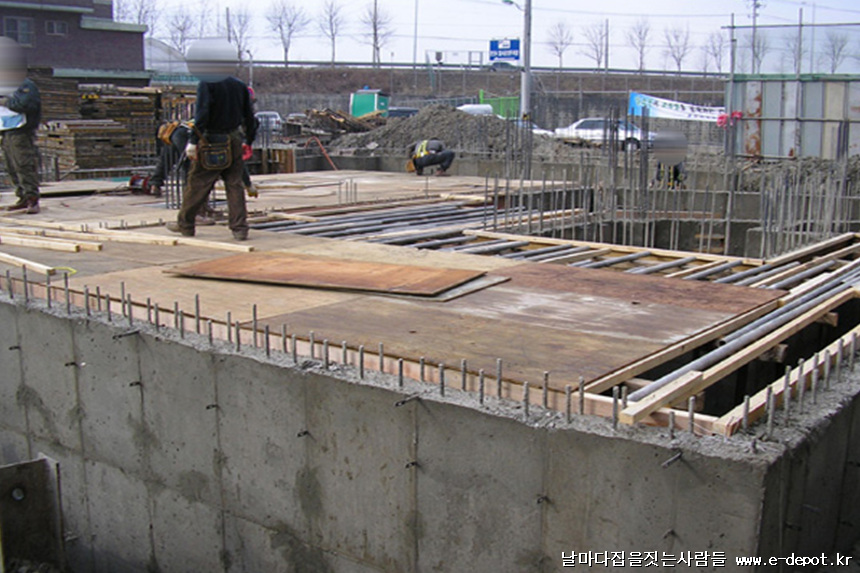

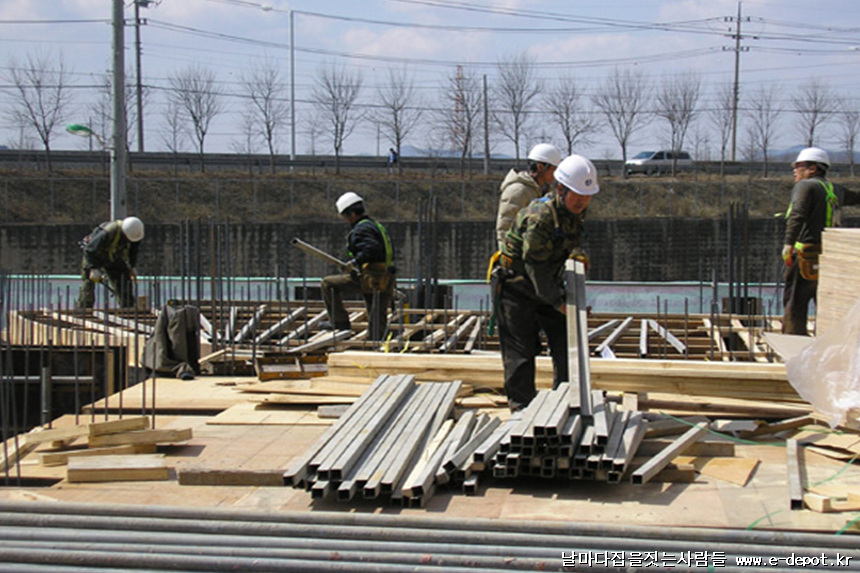

스라브 거푸집은 멍에를 깔고 그 위에 장선을 깐 후 합판을 깔아주는 순으로 작업을 합니다. 멍에는 90*90 각재를 사용하는데 현장용어로 오비끼 또는 산승각이라고 하지요. 멍에인 오비끼를 받쳐 주는 것이 동바리 즉, 서포트 입니다. 멍에 를 900mm 간격 이내로 깔아주고 그 위에 직각 방향으로 장선을 450mm 간격으로 깔아 줍니다. 이때 사용하는 장선은 50*50 각파이를 주로 사용하며 아시바파이프를 혼용해서 사용하기도 하는데 아시바파이프의 경우 원형이라 옆으로 밀려 굴러가는 성질이 있으므로 주의해야 하며 가능한 각파이프 사용을 하도록 하고요. 장선위에 합판을 깔게 되는데 각파이프에 못질이 되질 않으므로 각파이프 깔때 상부 합판 고정용 각재를 합판 간격에 맞춰 혼용하여 깔아주어 합판을 고정하도록 합니다.

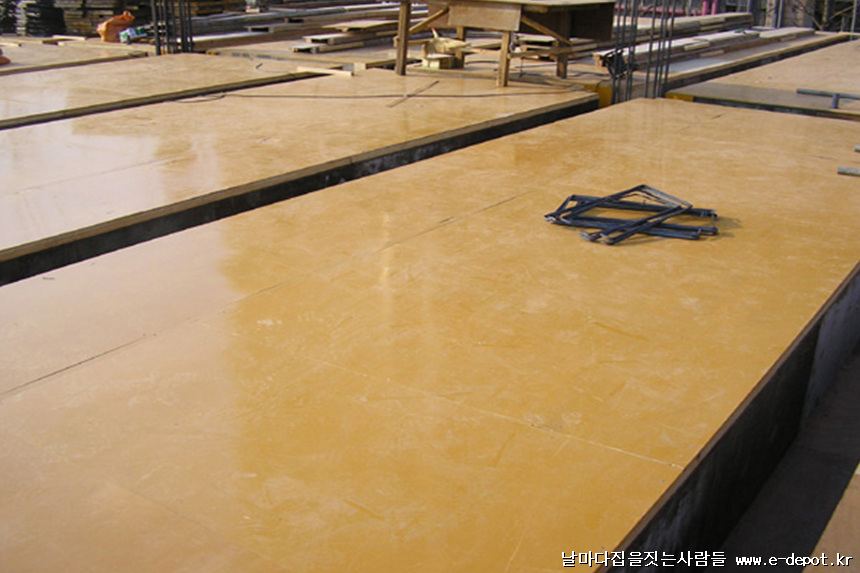

스라브 거푸집이 완성된 사진입니다. 콘크리트 골조에 사용하는 합판은 태고합판을 사용하거나 유사한 합판사용을 하도록 하고 일반 합판을 사용할 경우 박리제를 도포해주면 좋습니다. 박리제는 콘크리트와 합판이 접착되는것을 방지해주고 거푸집 해체가 손쉬워지고 콘크리트 면이 깔끔하게 형성되는데 도움이 됩니다.

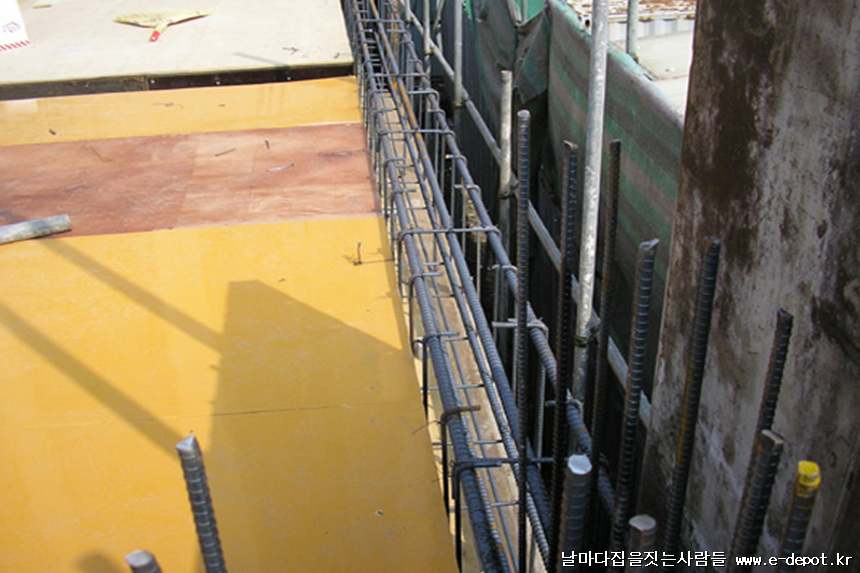

스라브 거푸집이 완료되면 철근배근을 하게 되는데 스라브 철근배근은 보를 먼저 배근하고 이어 스라브 바닥철근을 배근하는 순으로 진행합니다. 사진에 보여지는 것은 테두리 보를 먼저 배근한 사진입니다.

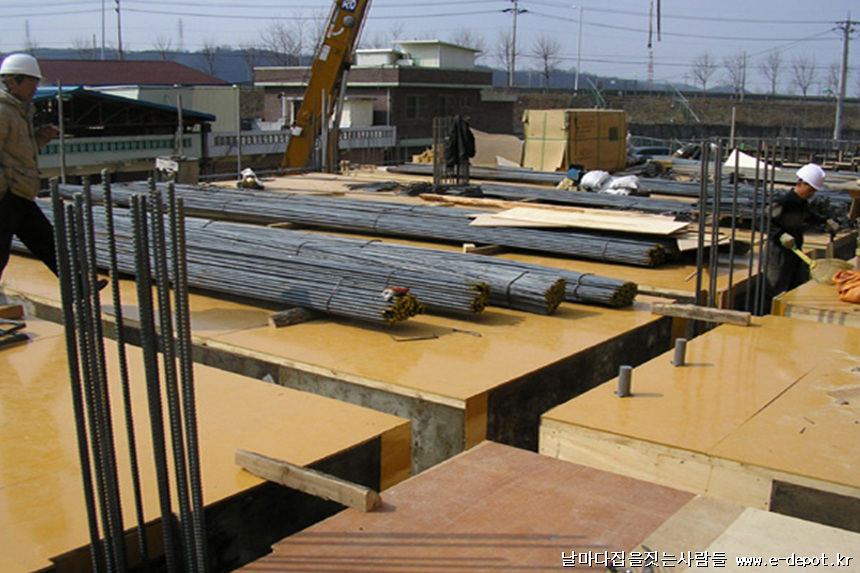

예전엔 철근을 철근공들이 받아치기로 올리기도 했는데 요즘은 크레인을 이용하여 손쉽게 스라브에 양중을 합니다.
철근을 철근공들에게 직접 양중하라 하면 현장에 남아 있을 철근공 하나도 없을겁니다....ㅎ
오랜시간 건축일을 하다보니 아직까지 함께 일하는 분들도 있지만 잊혀져간 분들도 많네요..
예전에 현장에서 일하던 사람들의 모습이 눈앞에 선하네요...나름 인간적인 면도 있었죠....ㅉ

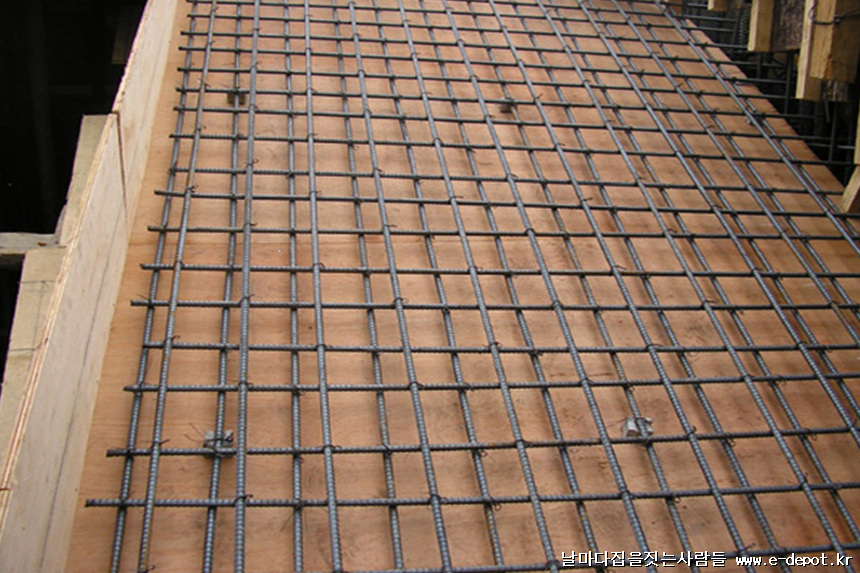

계단 경사면(사끼리)에 철근 배근한 사진입니다.

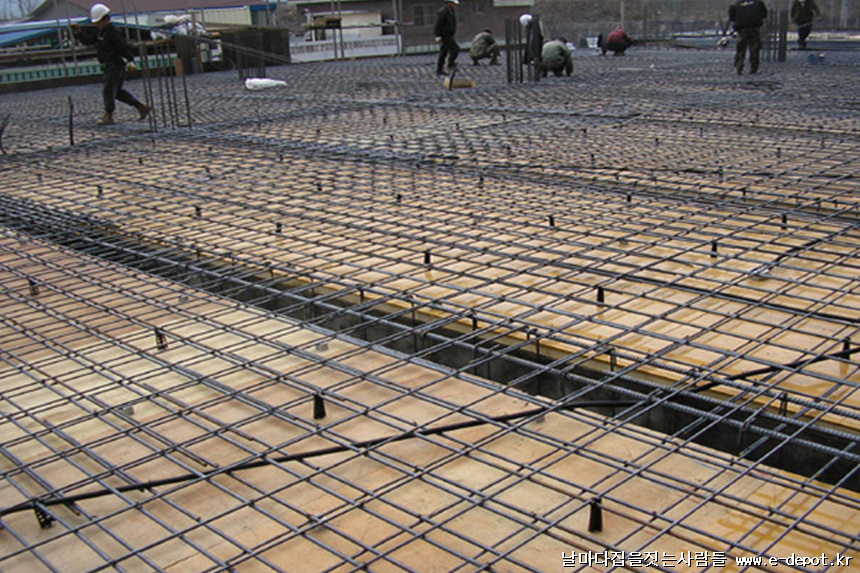

스라브 철근 배근이 마무리 된 사진입니다.

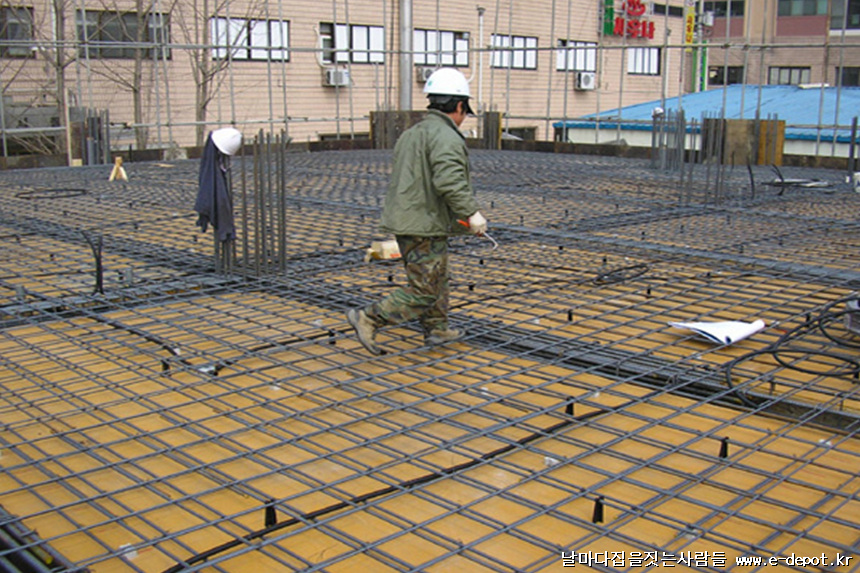

철근배근이 끝났다고 곧바로 콘크리트 타설을 할 수는 없고요. 전기, 설비 배관작업이 마무리 되어야 합니다.
전기배관작업과 설비 슬리브 작업을 하는 동안 거푸집 보강작업을 하도록 합니다. 특히 거푸집 하부의 동바리 상태나 거푸집 부속물들의 누락된것을 체크해보고 철저히 보강 조치하여 콘크리트 타설전에 만반의 준비를 하도록 합니다.

매스컴에서 가끔 건설현장 붕괴사고를 보면 대부분이 콘크리트 타설 중에 발생하는 경우가 많습니다. 앞에서 말했듯이 동바리 받침 상태나 거푸집의 조립상태를 꼼꼼히 확인하고 의심되거나 미흡할 경우 철저히 보강 조치를 하여야 하며 형틀목공 책임자와 현장 관리자의 확인이 된 후 콘크리트 타설 여부를 결정하여 진행하도록 합니다.

절대 서둘러서는 안되는 것이 구조물 공사인것을 명심하셔야 합니다.

날마다집을짓는사람들의 철근콘크리트골조 옹벽거푸집과 스라브거푸집 조성 후 철근배근과정이었습니다.
