철근콘크리트 골조공사에서 연속적으로 반복되는 옹벽 외부에는 야기리를 거푸집을 조립해서 크레인등으로 거푸집을 세워 작업을 합니다. 야기리 관련해서는 앞서도 이야기 했듯이 아파트등과 같이 외부면이 연속적으로 반복될 경우에 이용하는 공법입니다. 이번 포스팅 하단에 야기리에 관련해서 덧붙여 놨으니 참고바랍니다.

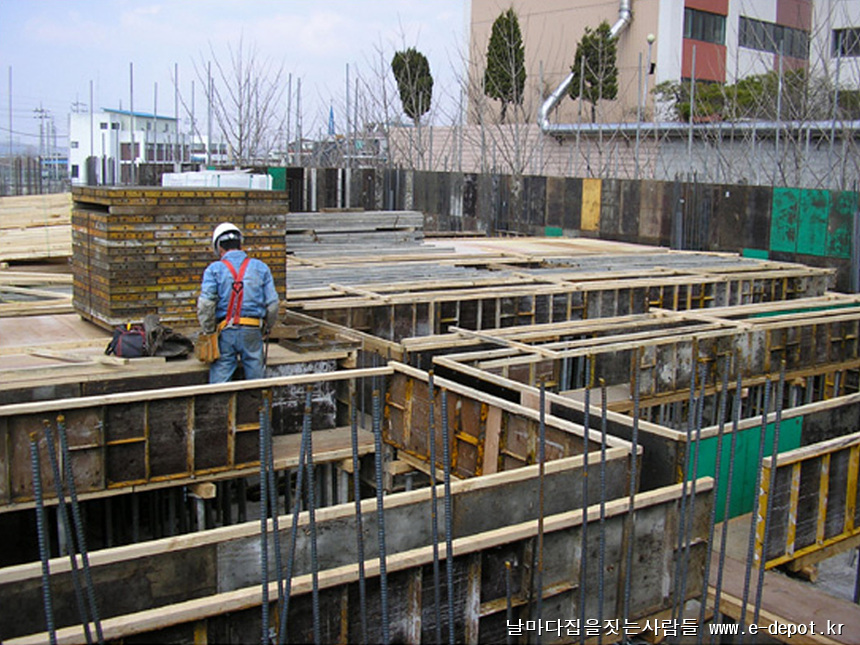

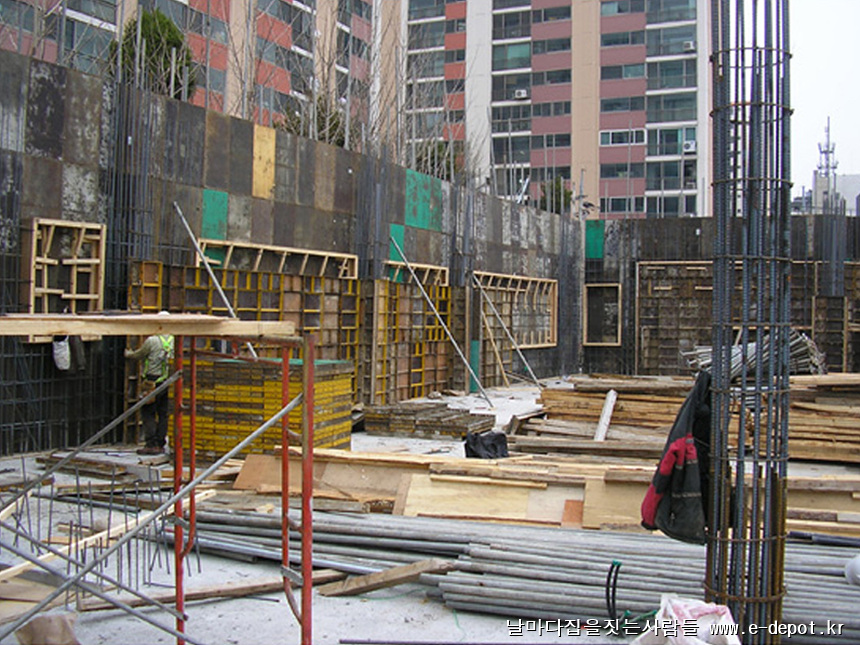

크레인을 이용하여 야기리 거푸집을 인양하여 조립하는 과정의 공사사진입니다. 야기리 거푸집을 이용할 경우 거푸집 조립 시간이 단축되어 공정을 앞당기는데 많은 도움이 됩니다.

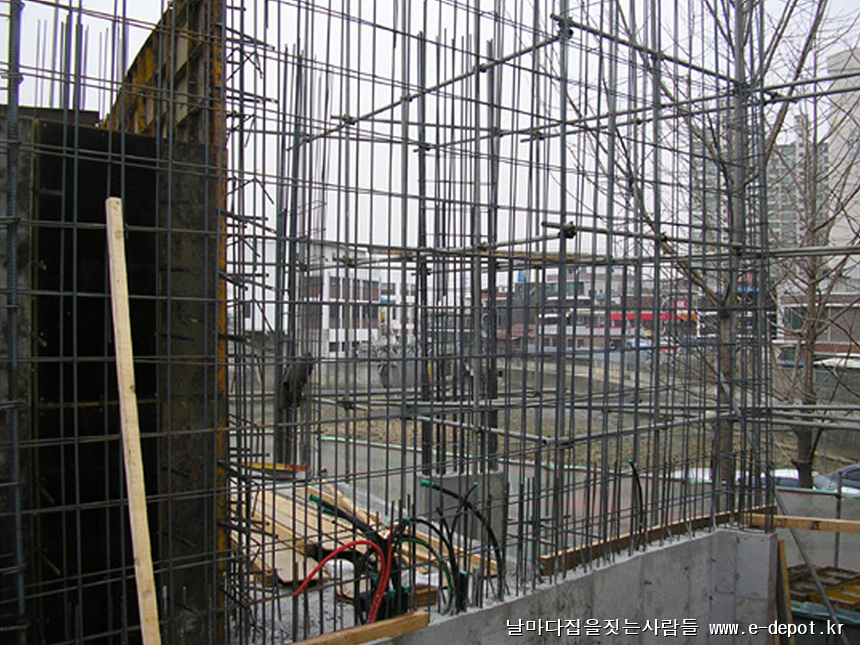

야기리 인양이 끝나면 옹벽 철근 배근을 합니다. 일반적으로 야기리를 조성한 후에 철근배근을 하는 순으로 진행하는데 현장 여건에 따라 철근배근을 먼저 한 후에 야기리를 인야하는 경우도 있습니다. 하지만 가능한 야기리, 즉 외부 거푸집을 먼저 조성한 후에 철근배근을 하는것을 권장합니다.

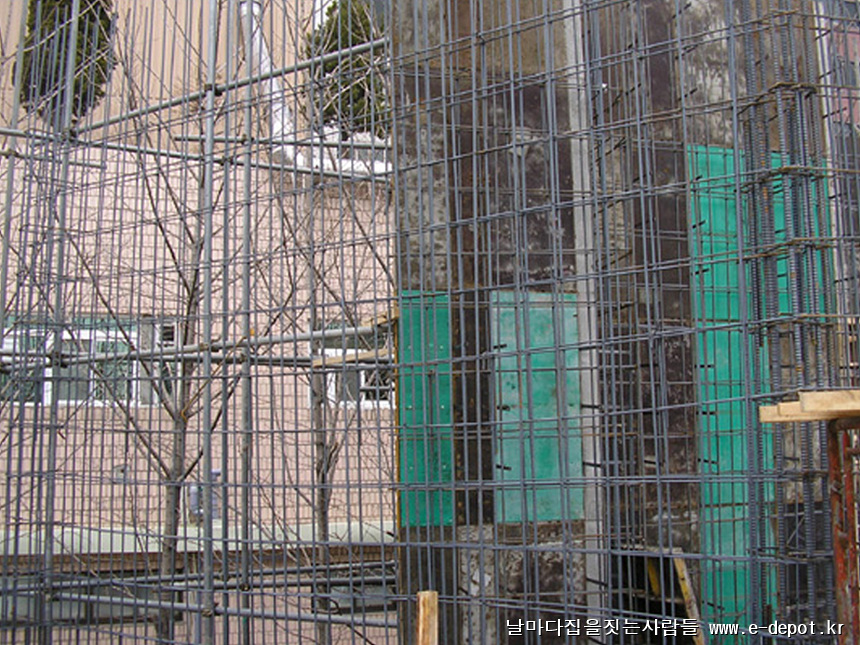

내부 옹벽거푸집이나 곡면 거푸집의 경우 야기리가 불가하니 거푸집을 직접 조립하는 형태로 조성작업을 진행합니다.

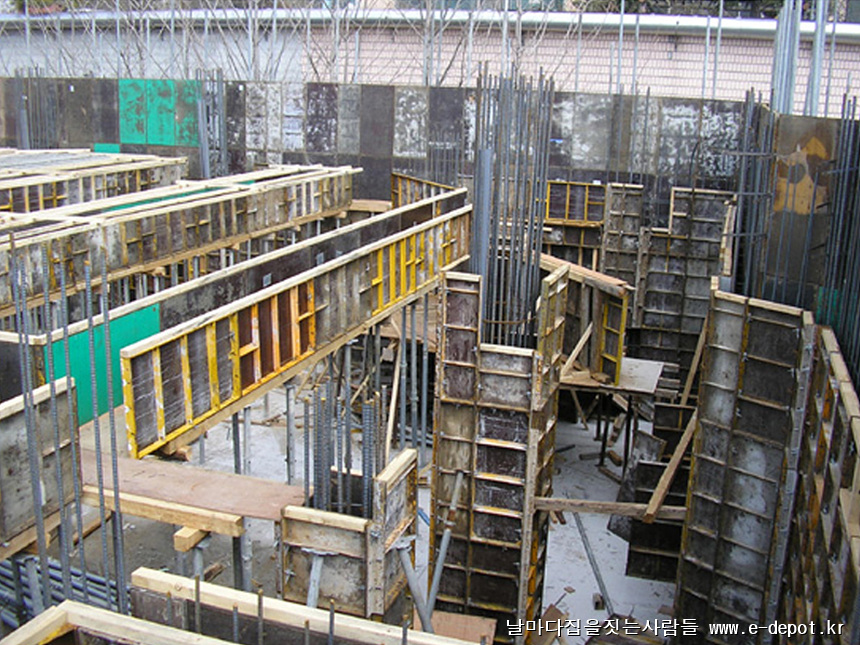

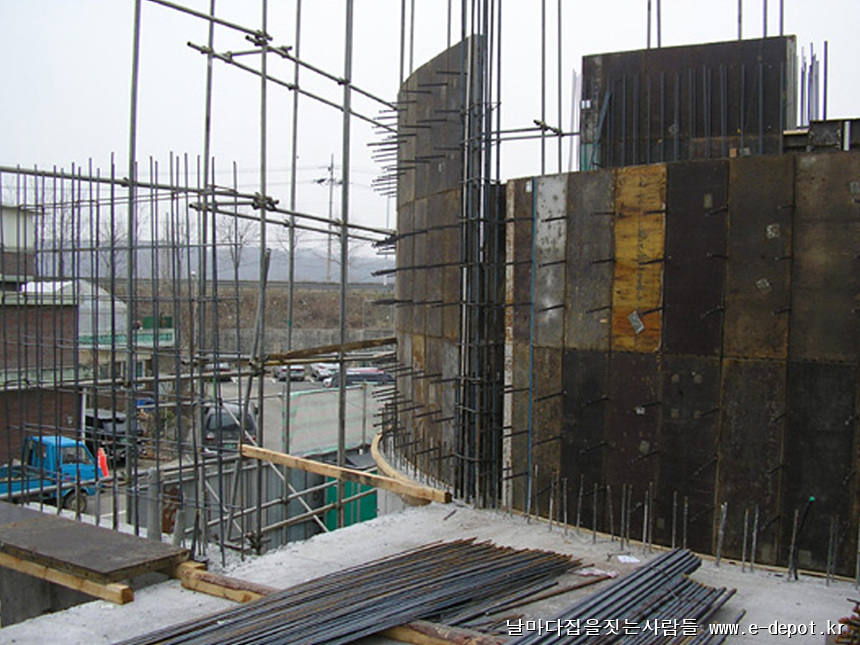

야기리 거푸집 조성 후 철근배근이 끝난 후 내부 거푸집을 조립하는 사진입니다

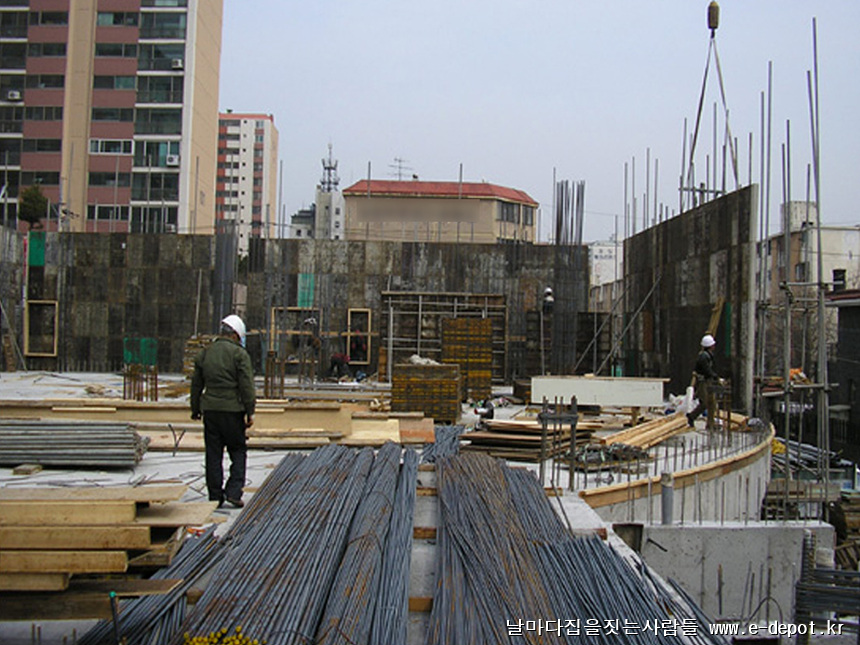

옹벽과 기둥 거푸집을 조립한 후 보 거푸집까지 조성한 후에 스라브거푸집을 깔게 됩니다.

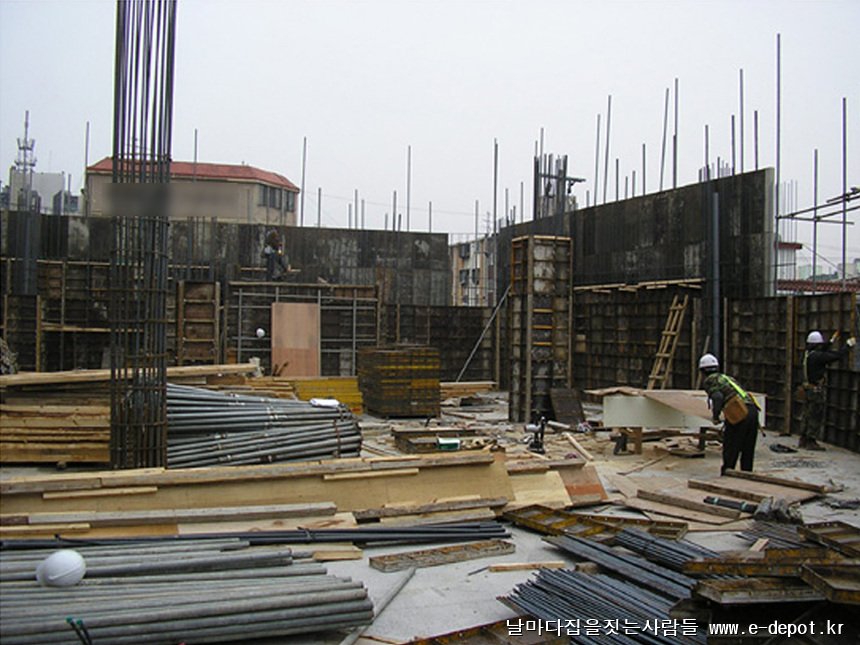

보 거푸집 조성 사진입니다. 보는 기둥과 기둥을 연결하여 스라브 하중을 지탱하는 역할을 합니다.

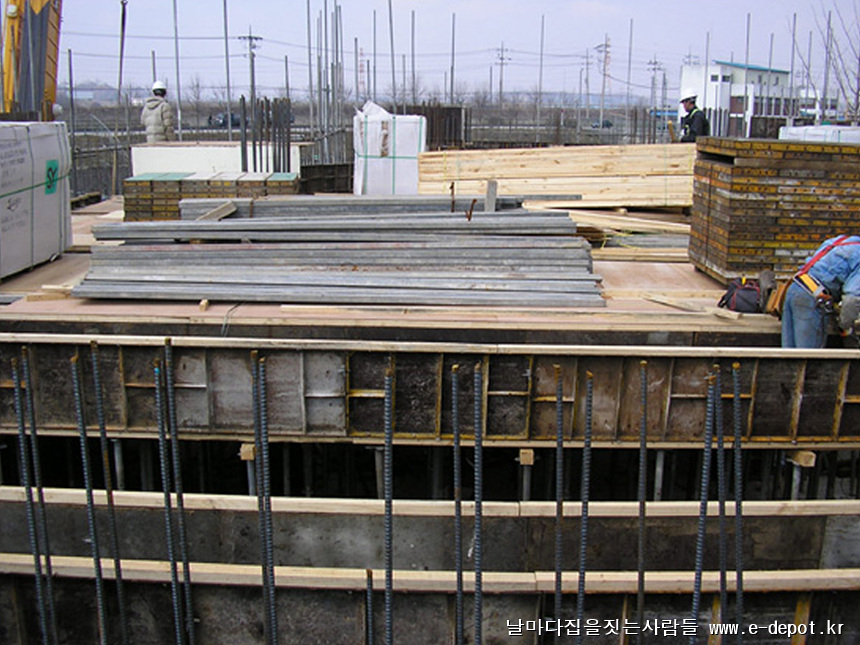

보 거푸집 위에 스라브 거푸집을 조성하는 사진입니다. 옹벽거푸집의 수직과 스라브거푸집의 수평과 직각상태를 체크해가면서 거푸집 작업을 마무리 합니다.

날마다집을짓는사람들의 전원주택시공.철근콘크리트조 옹벽거푸집조성 및 철근배근 공사과정이었습니다.

코로나 바이러스에 이어서 혹한의 날씨가 몸을 더욱 움추리게 합니다.
이번 추위가 마지막 추위가 될꺼라고 하는데요. 코로나도 아무쪼록 더 큰 피해없이 조속히 잠재워졌으면 좋겠습니다.
대한민국 건설인 여러분 오늘도 건강한 하루 되길 바라구요 홧팅하세요~!!

▣ Slip Form(야기리)인양


1) 정의 : SLIP FORM(야기리)이란 아파트와 같이 동일평면이 반복되는 건물등에서 연속적으로 같은 문양 및 크기가 반복 될 때 건물 외부쪽에 설치하는 형틀을 말합니다.


2) 착안사항 : SLIP FORM은 공정상 옹벽철근 보다 먼저 인양되고 청소되어야 합니다. 그래야만 철근공들이 작업하기 수월하고 나중에 철근이 변형되는 경우가 없습니다. 하지만 여러 여건상(공정이 바쁘다던지,철근공들이 다른 작업이 없어 그 작업에 붙어야 할 경우라든지) 철근공들이 먼저 작업을 하고 난 후 목수들이 SLIP FORM을 인양 할 경우 SLIP FORM을 인양 하기 위해서는

① 노루발 못빼기(빠루)로 SLIP FORM 상부를 콘크리트 면에서 뜯어내고
② 쎄파볼트를 SLIP FORM에서 빼낸 다음
③ 삼발이를 설치하고 인양하게 되는데 이 과정에서 배근된 옹벽철근이 휘어지고 끊어지는 등 변형이 심합니다.


3) 순서
1. 삼발이와 삼발이 위의 체인블럭을 야기리 상부에 있는 고리에 연결합니다. (요즘은 체인블럭보다 크레인을 이용하여 주로 작업합니다.)
2. SLIP FORM을 지지하고 있는 세파볼트 해체
3. SLIP FORM상부에서 노루발 못빼기(빠루)로 야기리과 콘크리트 사이를 이격 시킴
4. 체인블럭을 이용해 SLIP FORM 인양
5. 누그린 #8번 철선(반생)으로 SLIP FORM 밑을 옹벽철근 등에 결속 시킴
6. SLIP FORM 하부 1단에 세파볼트를 죔
7. 다림추(사게보리)를 이용해 경사각도를 결정함


4) 주의
slip form은 이런 형식으로 인양 되는데 이때 버팀줄은 보통 누그린 8번 철선 (반생)으로 지지 되는데 원래는 wire rope로 지지 되어야 합니다.
만약의 경우 버팀줄이 바람 등의 영향으로 끊어질 경우 큰 사고가 나기 때문입니다. wire rope가 여의치 않을 경우엔 반생을 두겹으로 해서 안전조치를 취하도록 합니다.


5) SLIP FORM설치 및 고정시 유의사항 slip form은 인양된 후 다림추를 이용해 경사각도를 정하게 됩니다.

그 이유는 콘크리트 타설시

① 형틀이 벌어져 규정치수(예를 들어 옹벽치수가 150mm인데 155mm나 160mm가 되었을경우) 보다 초과 되었을 경우에는 건물 전체적인 수직을 고려 하면서 약간 수직 보다안으로 들여밀어 설치합니다.
그래야만 치수가 점차적으로 잡혀 나갑니다. 하지만 규정치수 보다 초과 되었다고 규정치수대로 바로잡기 위해 급격히 SLIP FORM 을 들이 밀어서는 않됩니다. 그렇게 되면 건물 전체적인 형상이 삐뚤어지게 됩니다.

② 규정치수 보다 미만일 경우도 마찬가지로 건물 전체적인 수직도를 고려 하면서 잡아갑니다.


* 옹벽철근을 먼저 배근하고 야기리를 나중에 설치할 경우 철근 변형 된 것은 반드시 바로 잡고 다음 공종으로 넘어다도고록 합니다.
* 콘크리트 타설 후 먹줄을 놓게되면 먹줄에서 옹벽두께(밀려난 경우)를 CHECK하고 LIST를 가지고 있어야 다음층 슬라브 구성 할 때 경사각도를 어느정도 유지 해야 될 지를 기사(技士)가 결정 하고 공정을 추진 할 수 있게 됩니다. 그렇지 않을 경우 협력업체 반장들이 하는 대로 따라 갈 수밖에 없게 됩니다.
