전원주택시공시 지반이 약할때 고려해야 할 기초공사 팽이말뚝기초

안녕하세요.
날마다집을짓는사람들입니다.

이번 시간에는
전원주택시공시 지반이 약할때 고려해야 할 기초공사 중 팽이말뚝기초에 대해서 알아보겠습니다.

소규모 주택공사에서 기초공사를 하는 경우는 드문 경우지만 지진으로부터 안전지대라고 여겨졌던 우리나라에서도
지방곳곳에서 지진으로 인한 피해가 빈번하게 일어나다보니 건축물의 안정성 문제가 큰 이슈로 대두되면서 소규모주택에도 구조설계시 내진설계를 하여 좀 더 튼튼하게 설계를 하는것은 물론 현장에서도 적용하여 시공하고 있으며 특히 지반이 안좋아 지내력이 안나올때는 추가적인 비용이 발생하더라도 기초공사를 한 후에 집을 지으려는 분들이 늘어나는 추세입니다. 기초공사에는 여러가지 공법이 있는데 그 중에 주로 사용되는 공법으로 PHC파일말뚝기초와 CIP기초, 그리고 이번시간에 먼저 소개해드릴 팽이말뚝기초등이 있습니다.
팽이말뚝기초는 사용되는 용기의 모양이 팽이모양으로 생겨서 팽이기초라고 부르는데 팽이기초는 공장제작형과 현장타설형의 두가지 공법으로 나뉩니다. 공장제작형은 팽이모양의 구조물을 공장에서 만들어 와 시공하는 방법이며 현장타설형 공법은 현장에서 팽이용기를 설치하여 콘크리트를 타설하는 방법으로 시공합니다.
팽이기초의 이해도를 높이기 위해 현장타설형 공법을 공사사진과 함께 살펴 보도록 하겠습니다.
팽이기초는 현장이 협소하고 인입도로가 좁아 PHC파일 말뚝기초등에 필요한 PHC파일의 반입이 어려워 시공이 불가할 경우에도 시공이 가능하다는 장점이 있으므로 현장 여건에 따라 팽이기초의 시공여부를 고려해보는것도 좋습니다.
PHC파일말뚝기초나 팽이기초의 구체적인 장단점은 관련 정보를 참고하시고요 이시간에는 팽이기초공사과정에 대해서만 알아보겠습니다.

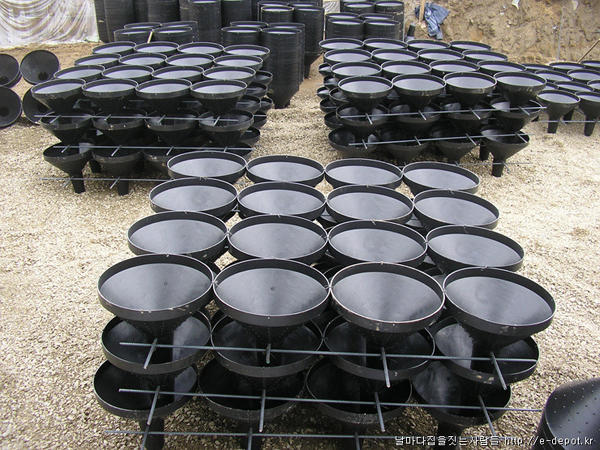

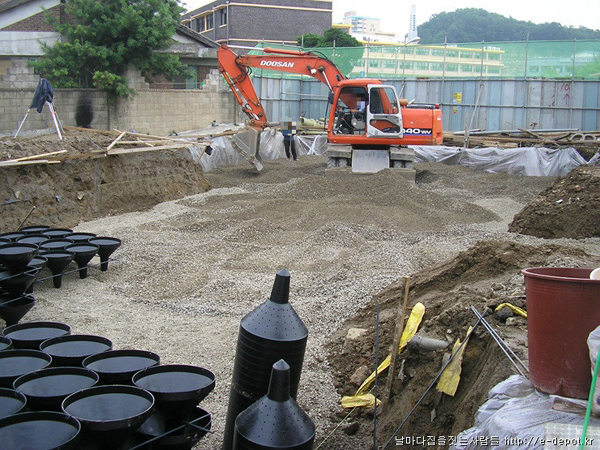

△ 사진의 보여지는것은 현장에서 팽이용기를 조립한 사진입니다.

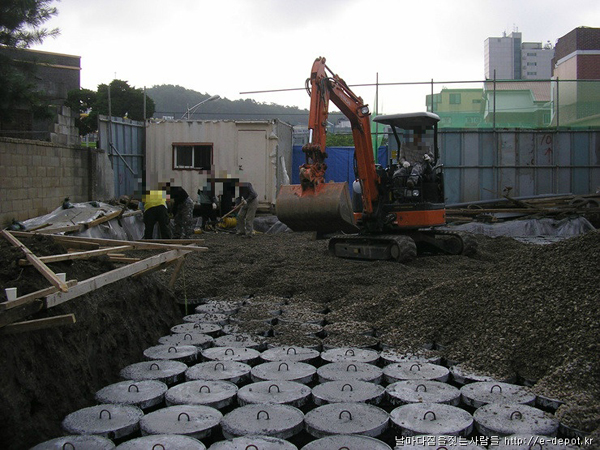

△ 사진의 보여지는것은 공장에서 만들어 온 팽이말뚝기초입니다.



지금부터 팽이말뚝기초의 현장타설과정을 공사사진과 함께 순서대로 살펴 보겠습니다.

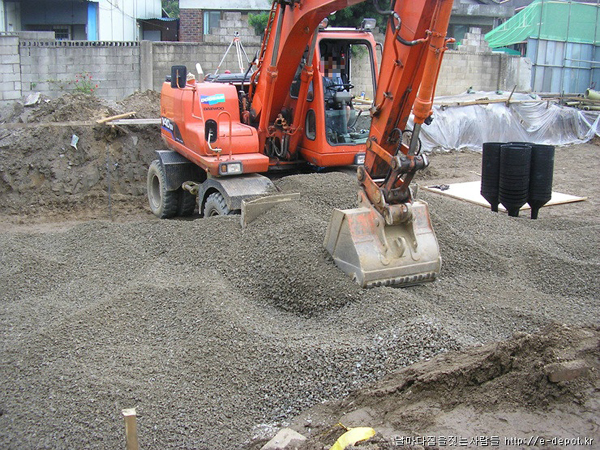

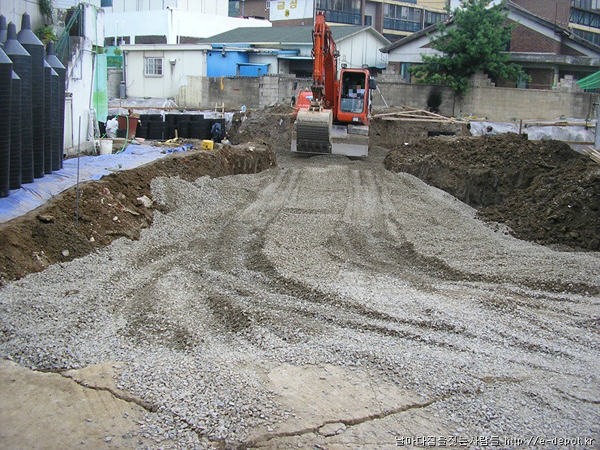

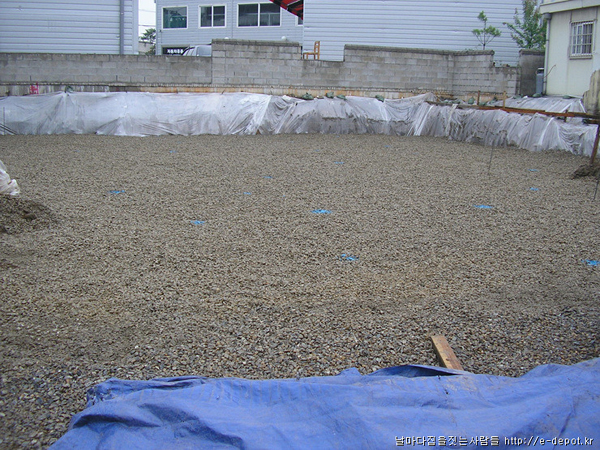

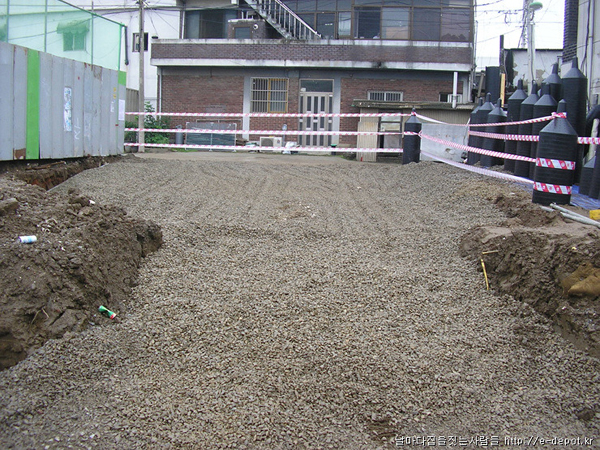

팽이말뚝기초를 하기 전에 기초부위에 잡석을 깔아줍니다.

잡석 지정작업이 마무리 되면 본격적인 팽이말뚝기초작업을 진행합니다.

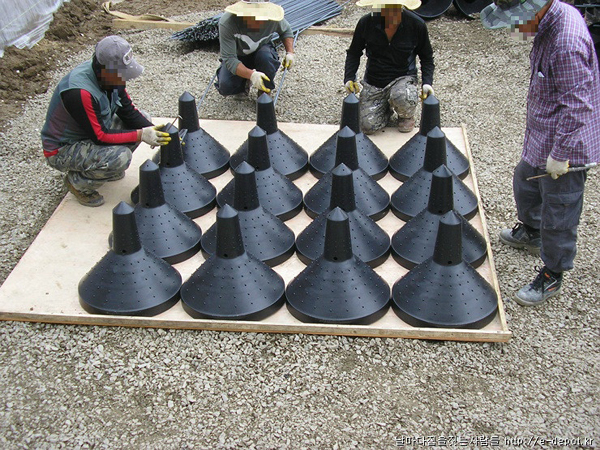

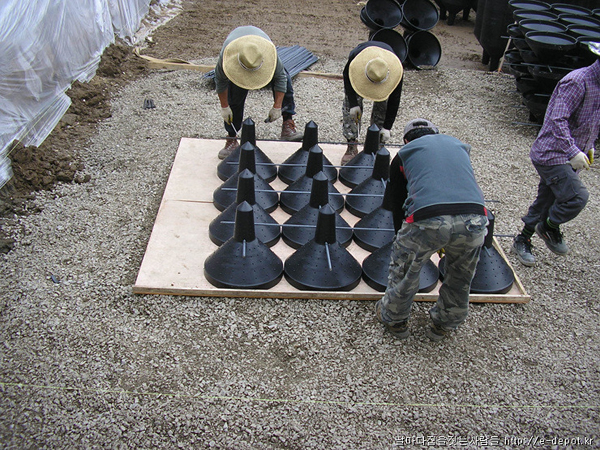

팽이용기를 16개 단위로 조립합니다.

조립이 완료된 팽이용기입니다.

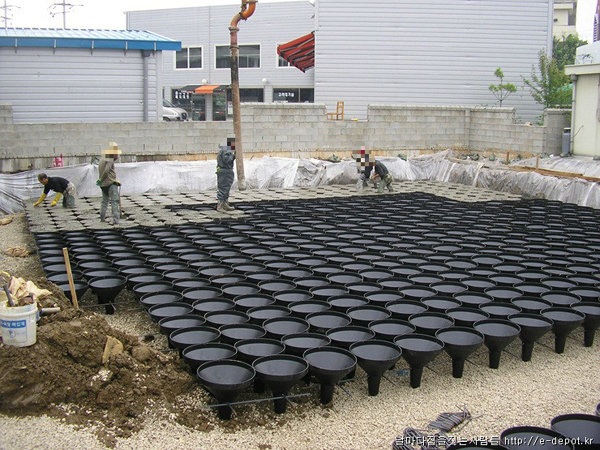

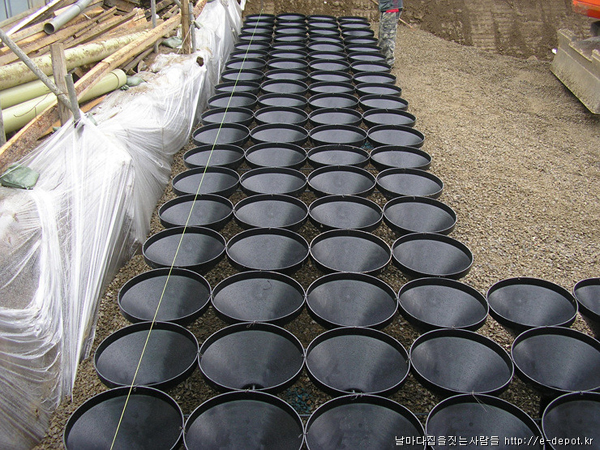

조립된 팽이용기를 기초부위에 열을 맞춰 최종 조립합니다.

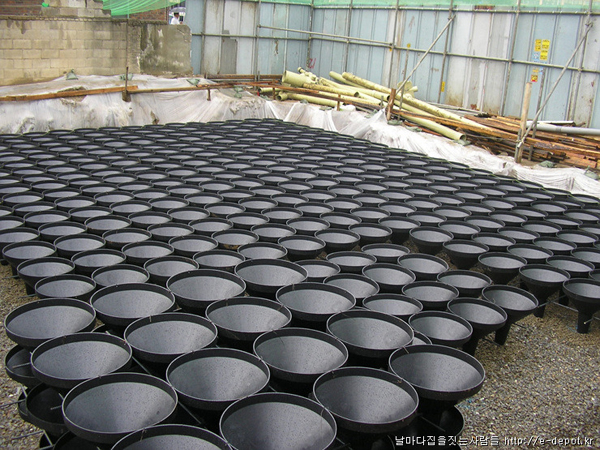

기초 부위에 팽이용기를 연속하여 조립을 마친 사진입니다.

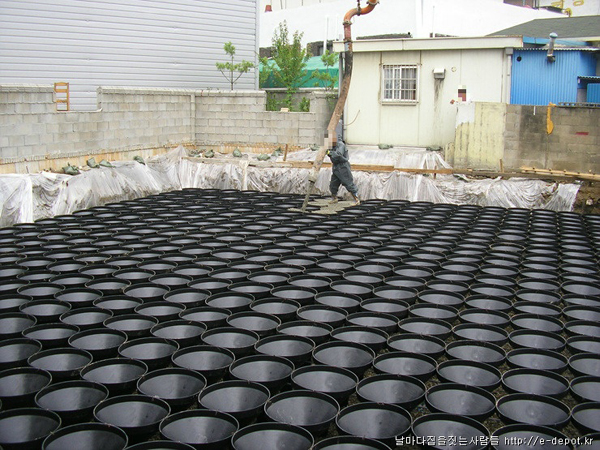

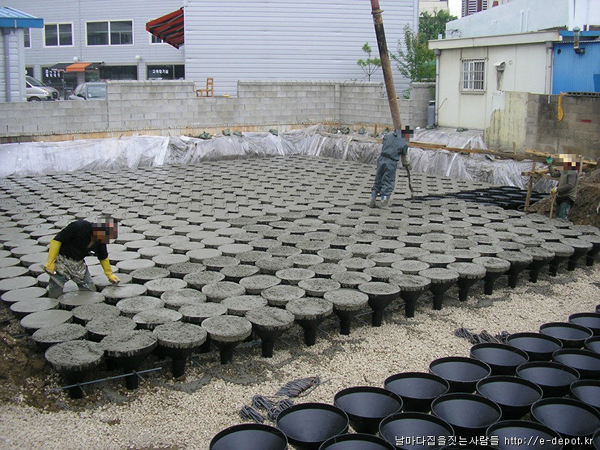

팽이용기에 1차 콘크리트 타설을 합니다.

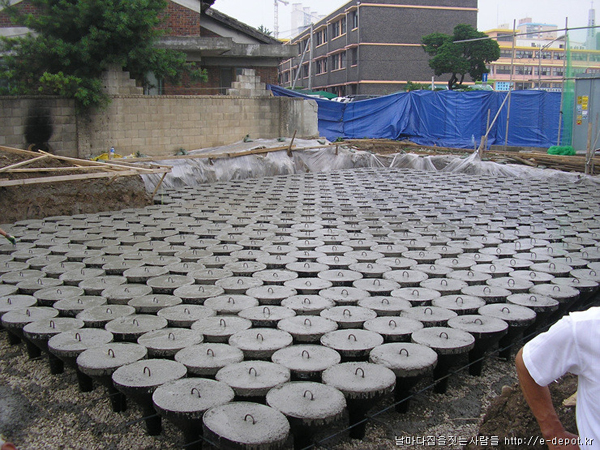

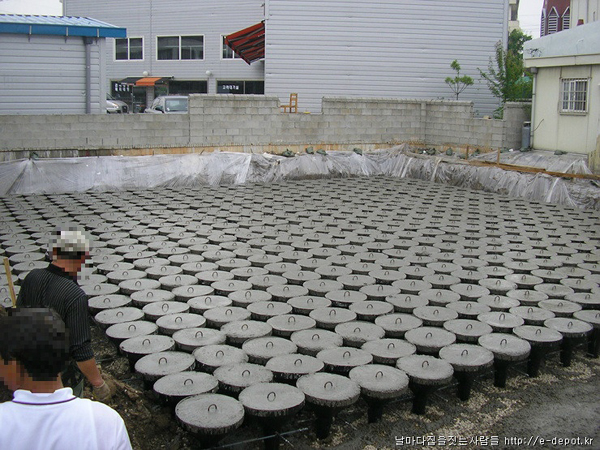

팽이용기에 1차 콘크리트 타설을 마치고 팽이말뚝기초마다 철근배근을 위한 고리를 심어놓습니다.

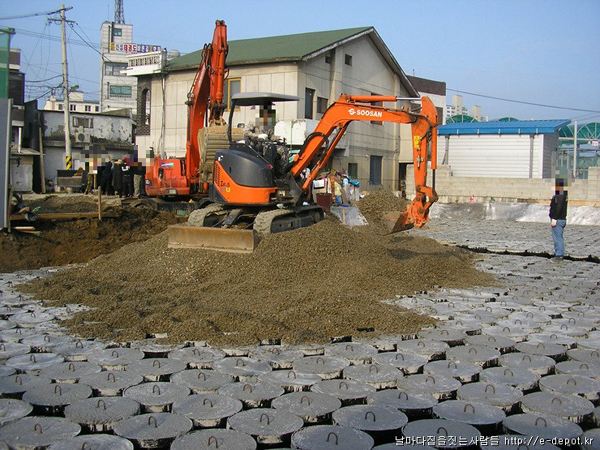

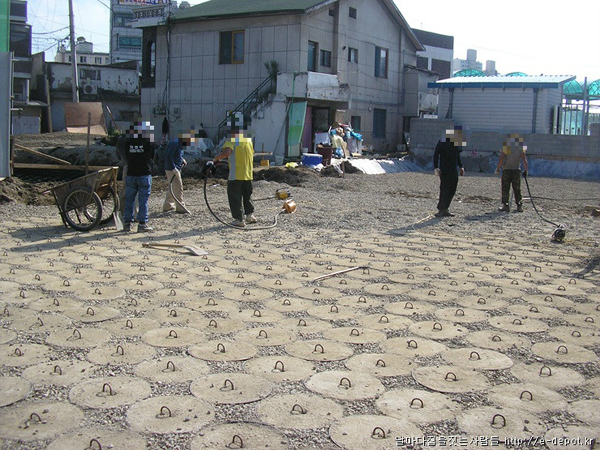

일정기간 팽이용기에 채워진 콘크리트가 양생이 되면 팽이말뚝기초 사이사이에 잡석을 채워 넣도록 합니다.

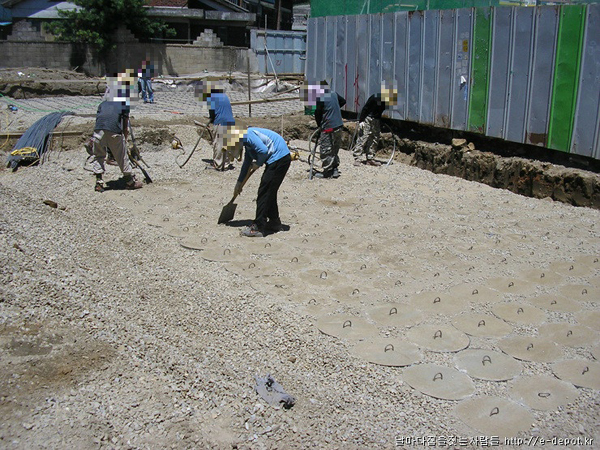

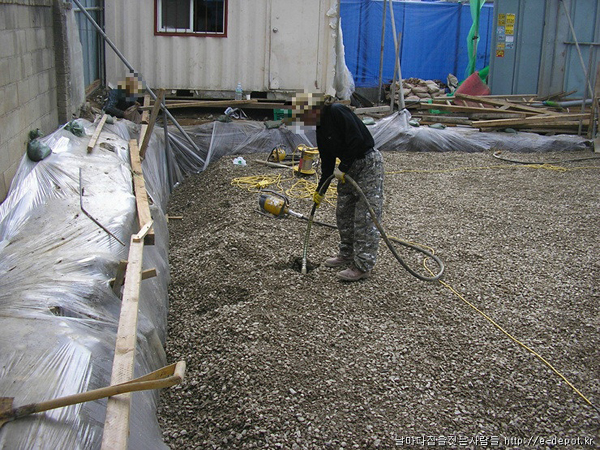

팽이말뚝사이 공간에 잡석을 채울때는 콘크리트타설에 사용하는 바이브레더를 이용하여 구석구석 빠짐없이 채워 넣도록 합니다.

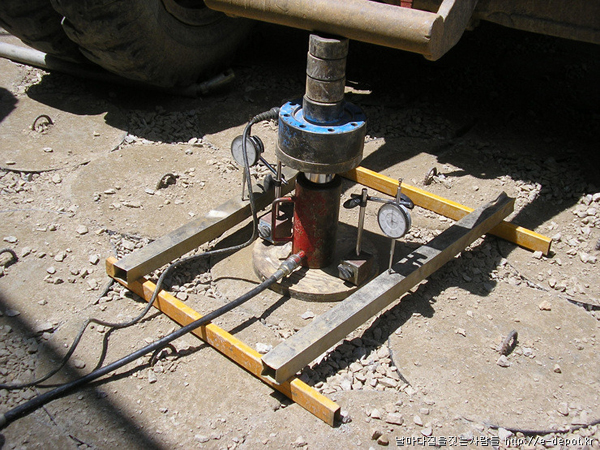

잡석채우기 작업을 진행한 후 지내력 검사를 하여 적정 기준의 지내력이 나오는지 측정하고 적정치의 지내력 확인이 되면 다음 작업인 버림콘크리트 작업을 진행합니다.

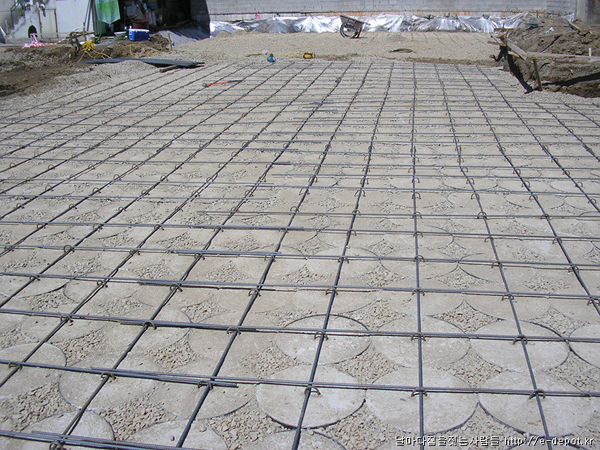

터파기 후에 진행하는 버림콘크리트타설과는 달리 팽이말뚝기초위에 철근을 격자로 엮어 팽이말뚝기초가 일체감이 되도록 합니다.

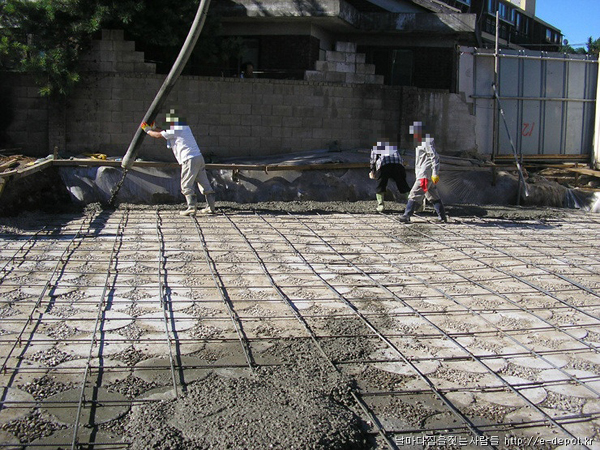

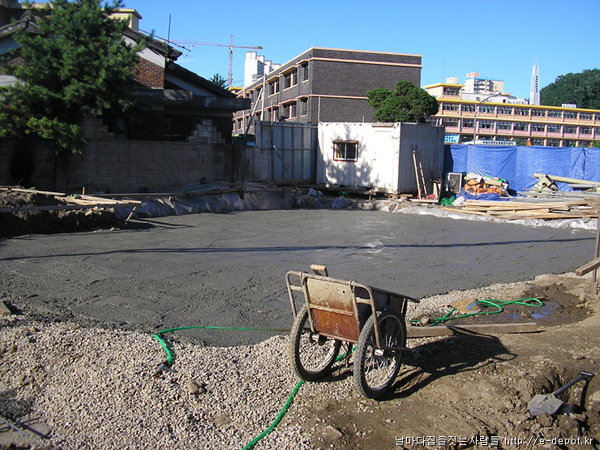

팽이말뚝기초위에 철근배근이 마무리 되면 버림콘크리트 타설을 진행합니다.

버림콘크리트 타설을 마무리로 팽이말뚝기초작업이 마무리 됐으며 이제 정상적인 공정순서에 맞춰 기초공사를 진행하면 되겠습니다.

날마다집을짓는사람들의 전원주택시공시 지반이 약할때 고려해야 할 기초공사 중 팽이말뚝기초에 대해서 알아보았습니다.

주택은 아름답고 쾌적한것도 중요하지만
근본적으로 튼튼해야 두다리 편하게 뻗고 잠을 잘 수 있는겁니다.

콘크리트주택의 장점이며 많은 분들이 선호하는 이유가 튼튼하고 견고한 이유겠지요^^

시멘트가 귀한 나라에서는 꿈도 꾸지 못할 주택이죠^^
