갤러리하우스 철근콘크리트 골조공사과정

갤러리하우스 철근콘크리트 골조공사과정

갤러리하우스 철근콘크리트 골조공사과정 입니다.
기초공사가 끝나면 옹벽과 스라브의 거푸집작업을 하여 일체형으로 콘크리트를 타설합니다.

작업순서를 나열해보면,
레모도(수평목)을 옹벽 안팎으로 깔아 거푸집을 조립하기 위한 기초작업을 한 후에 외부 거푸집부터 조립을 시작하여 옹벽철근을 배근한 후 내부 거푸집을 조립한 후에 스라브 거푸집을 만든 후 스라브 철근을 배근하면 거푸집 작업이 마무리 됩니다.  이 후 콘크리트 타설을 하여 골조작업을 마무리 합니다.

주택, 상가, 창고, 갤러리하우스 등 철근콘크리트 골조작업은 동일한 방법으로 진행됩니다.
공사사진을 보면서 진행과정을 살펴보도록 하겠습니다.

기초 콘크리트 위에 레모도 즉 수평목 작업을 합니다. 이때 수평목은 내부와 외부에 동시에 작업을 하게 됩니다.
옹벽두께 만큼 공간을 띄우고 내부와 외부에 수평목을 만들어 주는데 이번 현장의 경우 옹벽두께가 150mm 이므로 내,외부 수평목간 150mm만큼 공간을 띄우고 수평목을 깔아줍니다. 수평목은 말 그대로 수평을 유지하는것이 주 목적이므로 전체 레벨을 정확히 체크하여 표시한 후에 전체적으로 수평을 유지하도록 작업합니다. 이때 외부 수평목의 경우 콘크리트 타설시 터져 나가는 것을 방지하기 위하여 일정간격으로 반생을 철근에 감아싸는 방법으로 수평목을 함께 조여줍니다. 이를 현장용어로는 시다반생을 뜬다고 하는데 이때 반생을 조이는 간격은 촘촘할수록 좋으며 제 경험상으로는 최소 600mm를 벗어나지 않도록 하는것이 좋습니다.  시다반생 뜨는 작업을 생략하는경우 콘크리트 타설시 하부에 전해지는 콘크리트 압력을 버티지 못해서 거푸집이 터져나가게 되어 사고로 이어질수 있으며 다행히 사고를 면하여 보강작업을 한다고 해도 골조가 배부른 현상이 발생하여 거푸집 해체후에 하스리(활석)를 해야 하는 사태가 발생합니다. 그래서 시다반생 뜨는 작업은 절대 생략해서는 안되고 반드시 작업을 해줘야 합니다.

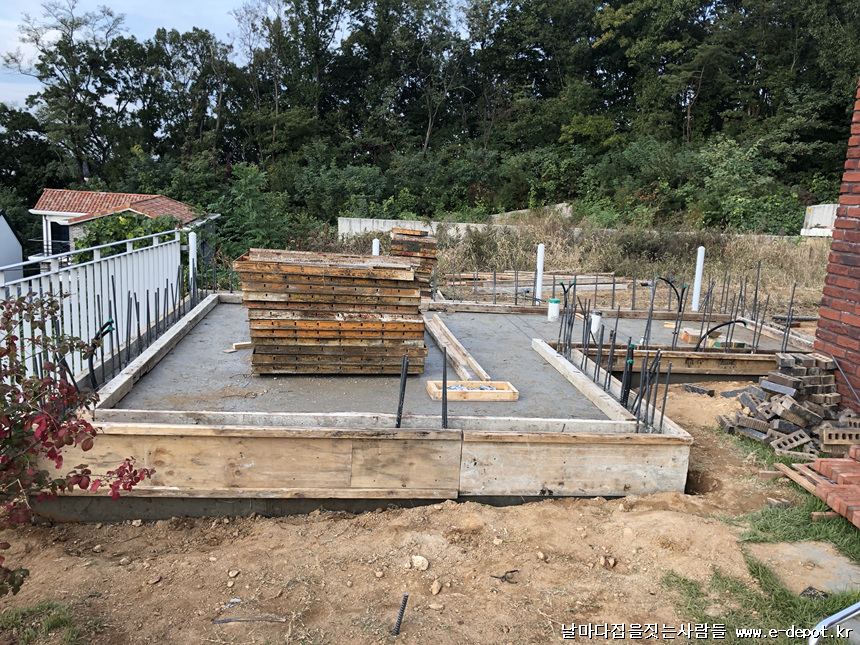

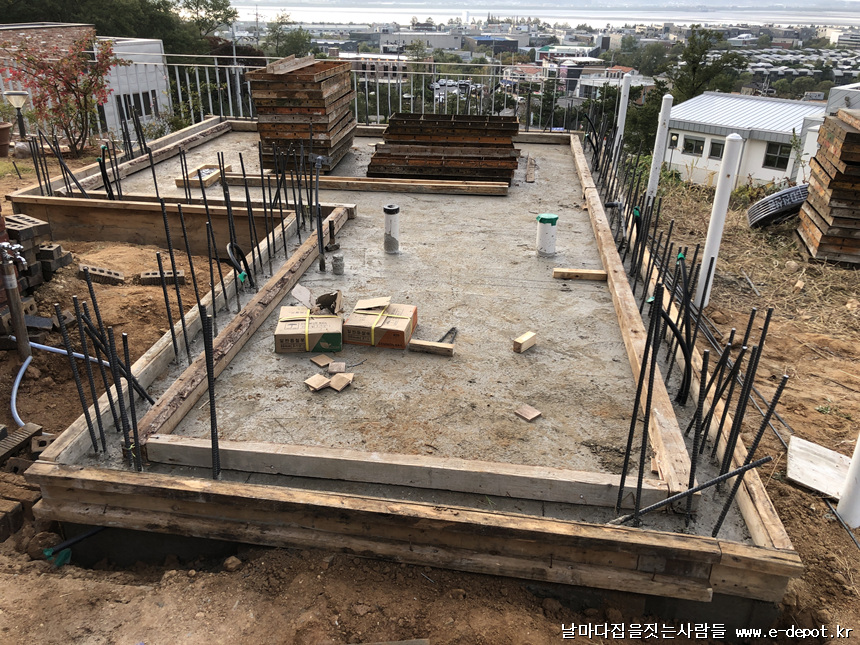

내부, 외부의 수평목 조성 사진입니다. 시다반생 뜨기전의 모습이죠.

수평목 위에 외부 유로폼을 조립해 가는 과정으로 유로폼을 올리기전에 하부 수평목에 600mm 간격으로 시다반생 뜨는 작업을 합니다.

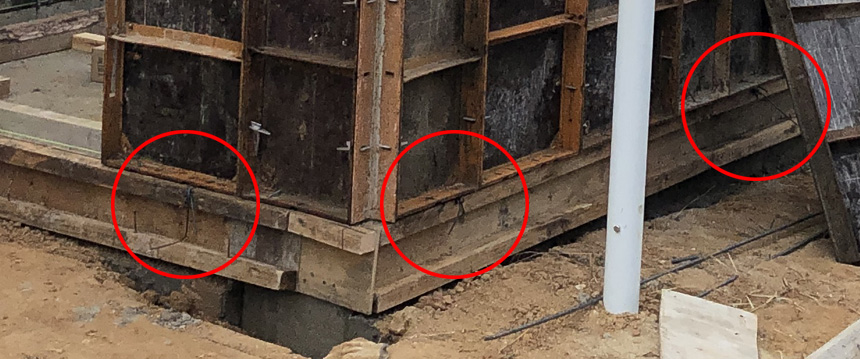

적색 원 안에 보이는 것이 수평목에 반생작업을 한 흔적입니다. 앞서 얘기했듯이 반생은 철근에 걸어서 수평목과 함께 조여주도록 합니다. 이때 철근이 이중배근일 경우 내부쪽 철근에 걸어주는것이 좋습니다.

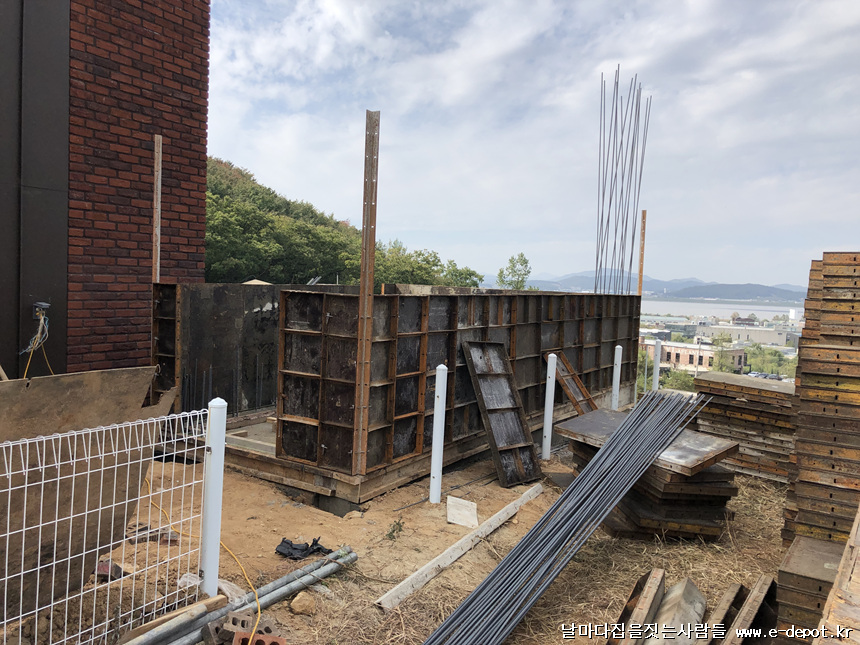

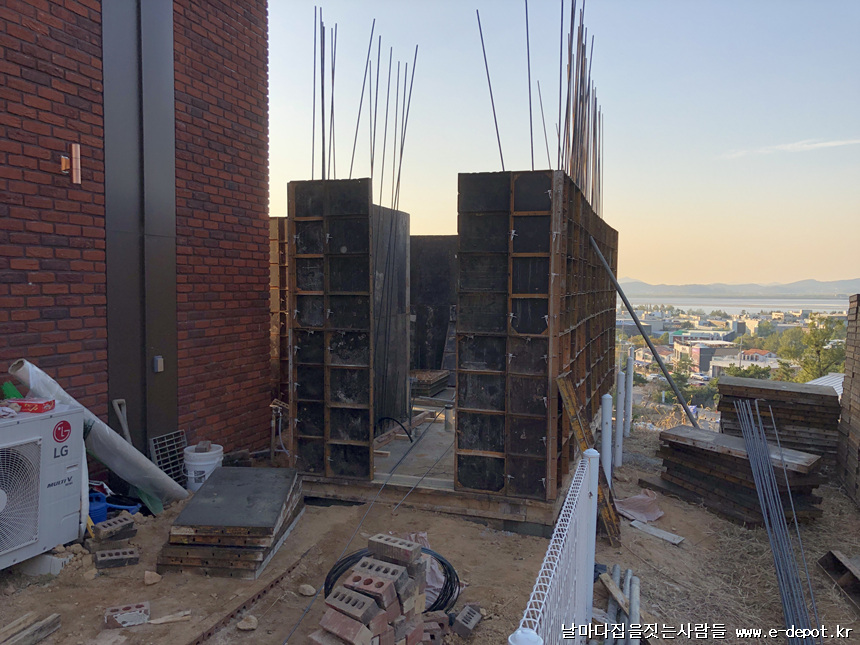

외부 거푸집 2단 조립 사진입니다.

외부거푸집 조립에 맞춰 옹벽 철근 배근 작업을 진행합니다.

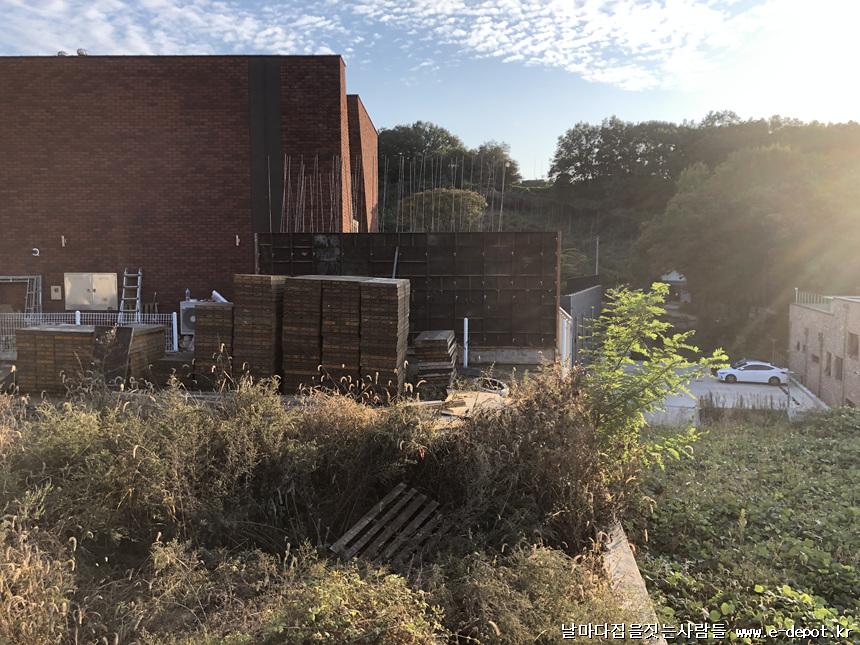

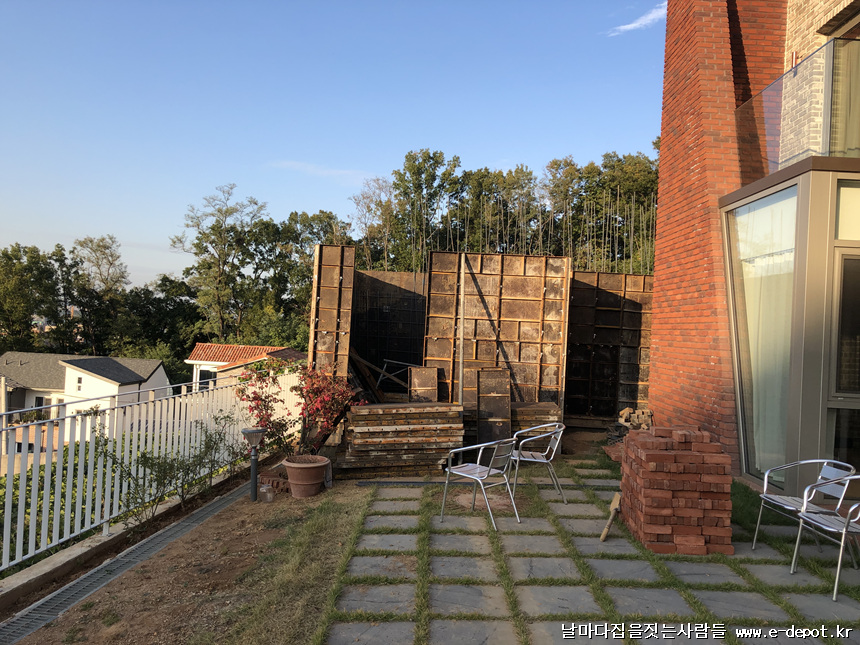

원거리에서 바라본 옹벽 거푸집 조성사진입니다.

옹벽 철근배근이 되면 내부 거푸집 조립을 합니다.

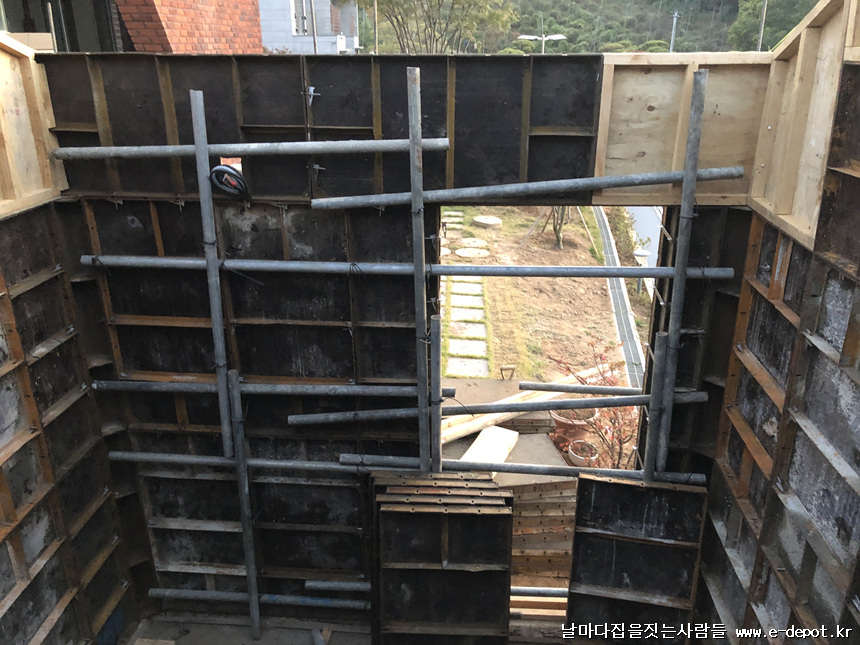

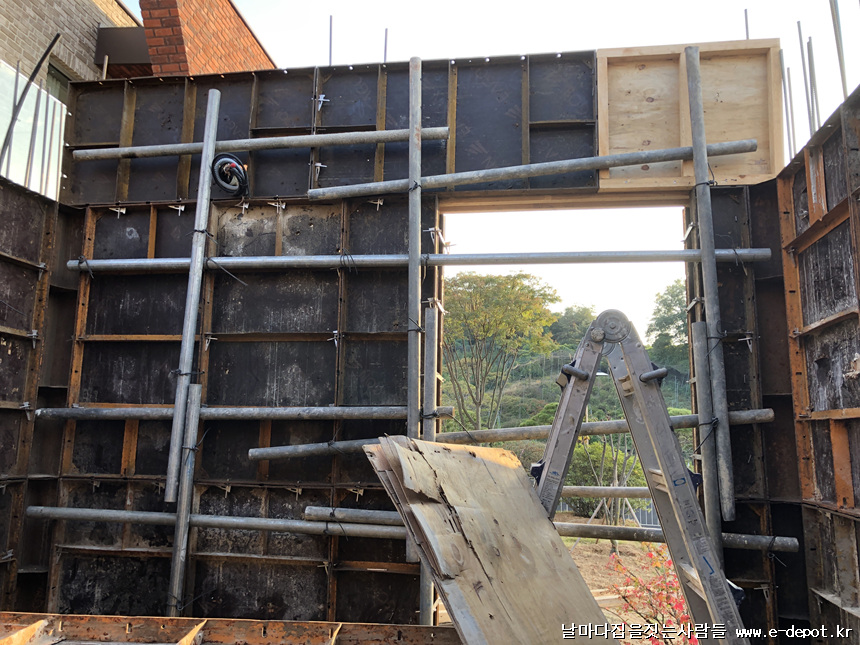

거푸집 조립 후 파이프를 수평과 수직방향으로 걸어줍니다. 파이프는 거푸집 즉, 유로폼의 수평이음매간 아래, 위로 한줄씩 걸어주고 수직방향으로는 900~1000mm 간격으로 대주어 거푸집이 반듯하게 유지되도록 합니다.

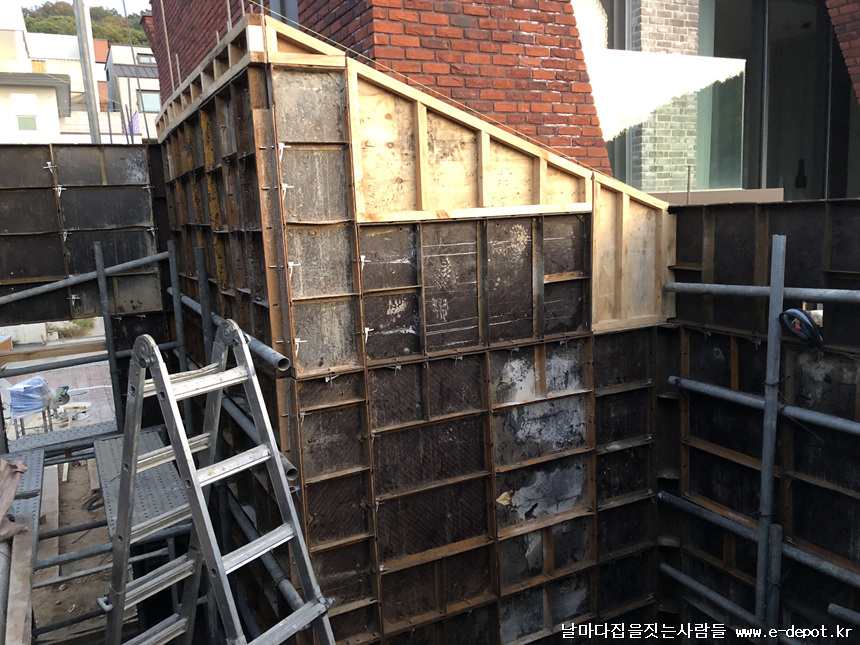

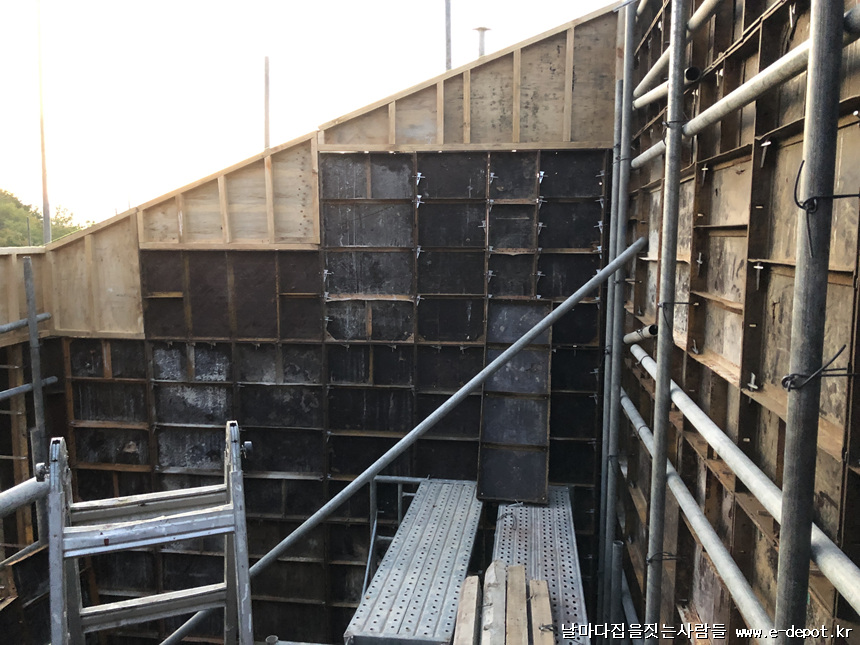

옹벽 경사면 상부는 경사도에 맞춰 목재와 합판을 이용하여 거푸집을 제작하여 조립을 마무리 합니다.

내부 거푸집 상부의 거푸집이 마무리 되면 스라브 거푸집을 작업합니다.

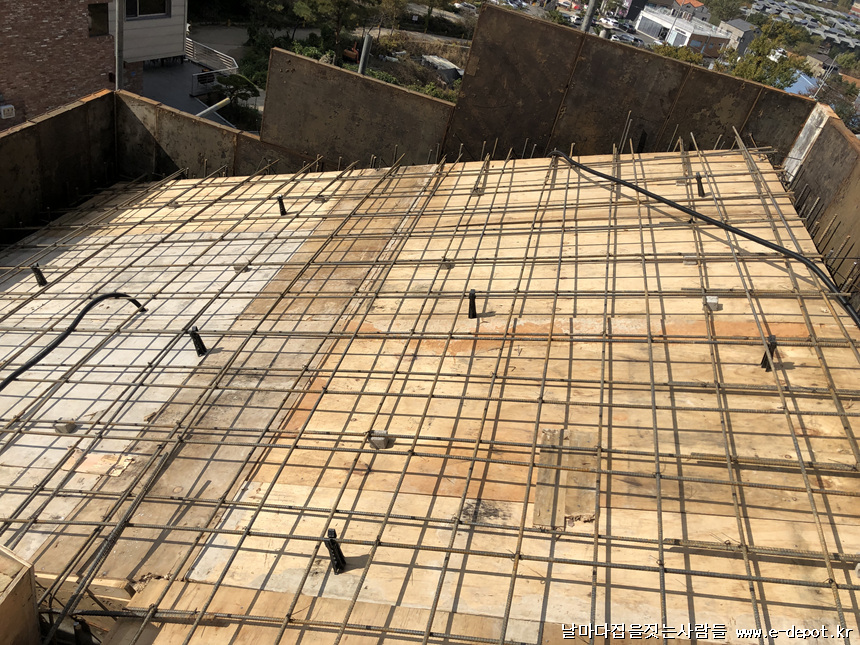

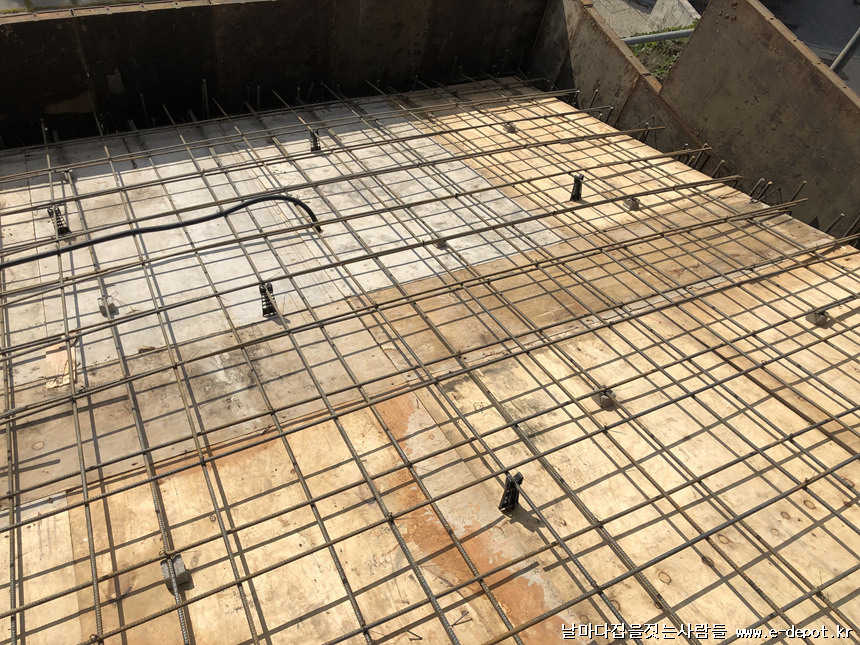

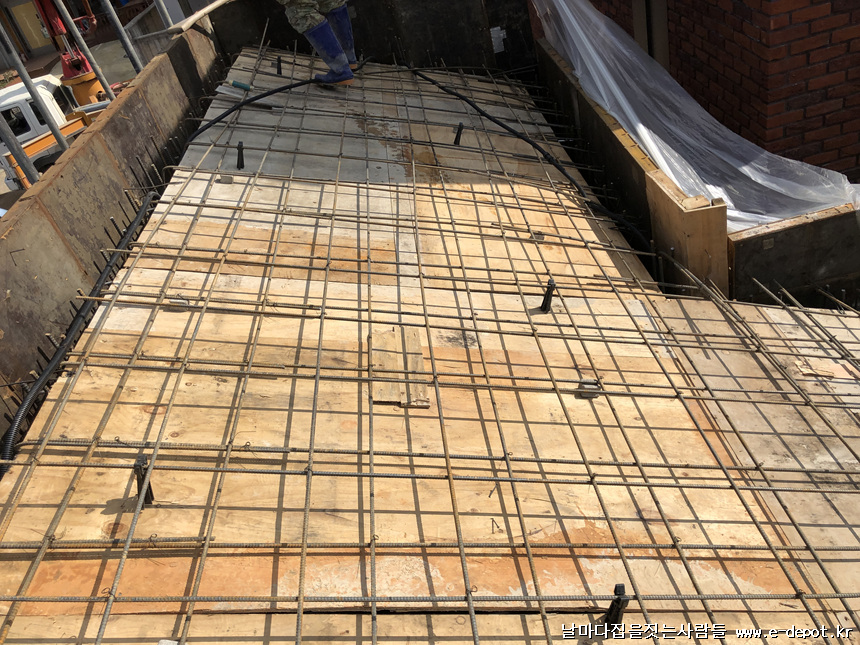

스라브 거푸집 완료 후 철근배근을 한 사진입니다.

스라브 철근 배근 후 스페이셔를 받쳐 철근의 이격 거리를 조절해 주므로 해서 콘크리트 타설을 하기위한 준비작업이 완료되었으니 이제 콘크리트 타설을 진행하면 되겠습니다...^^

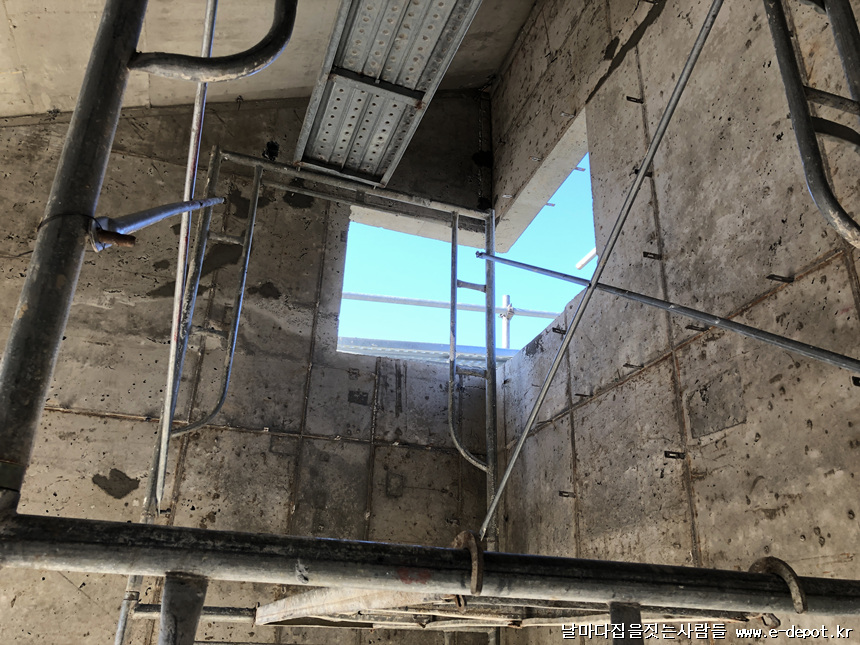

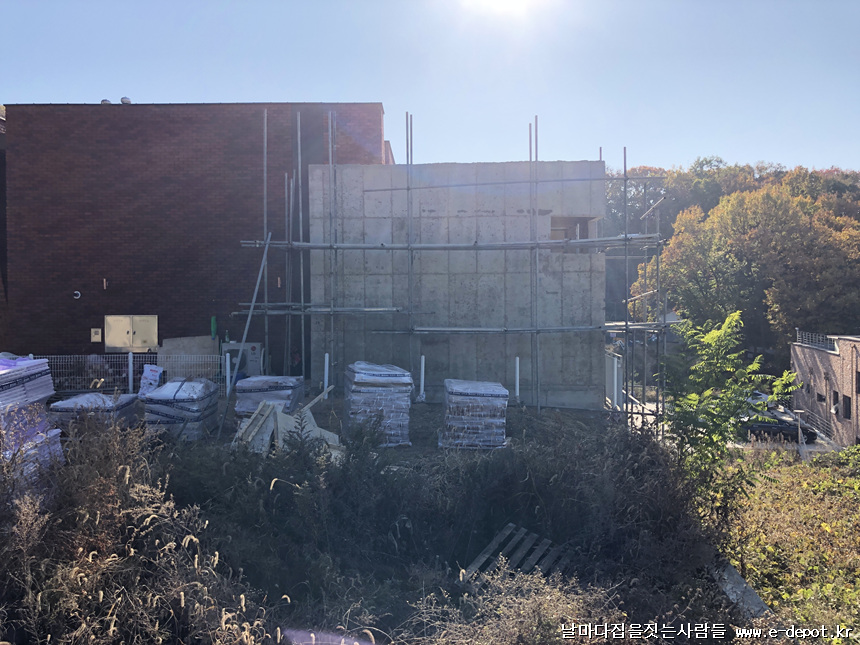

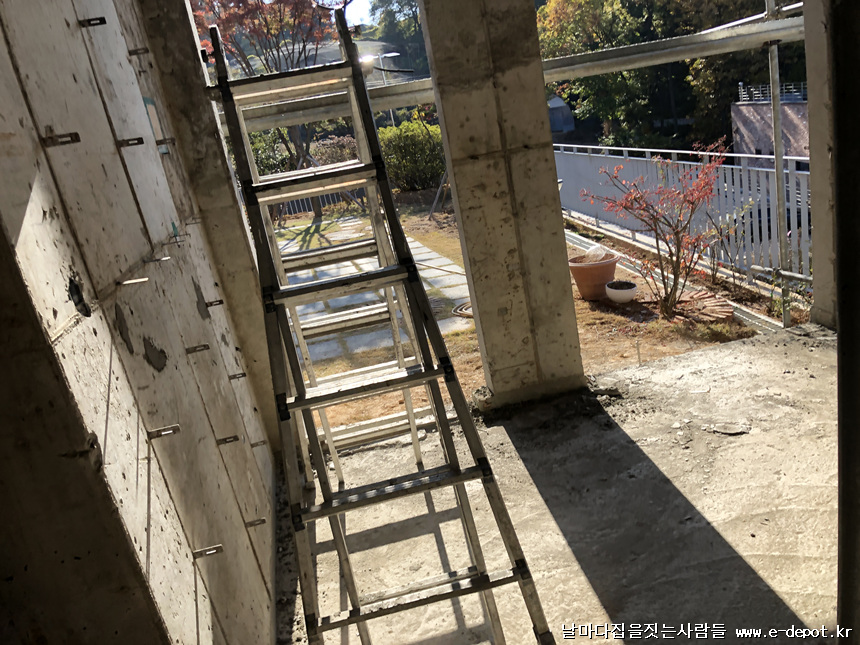

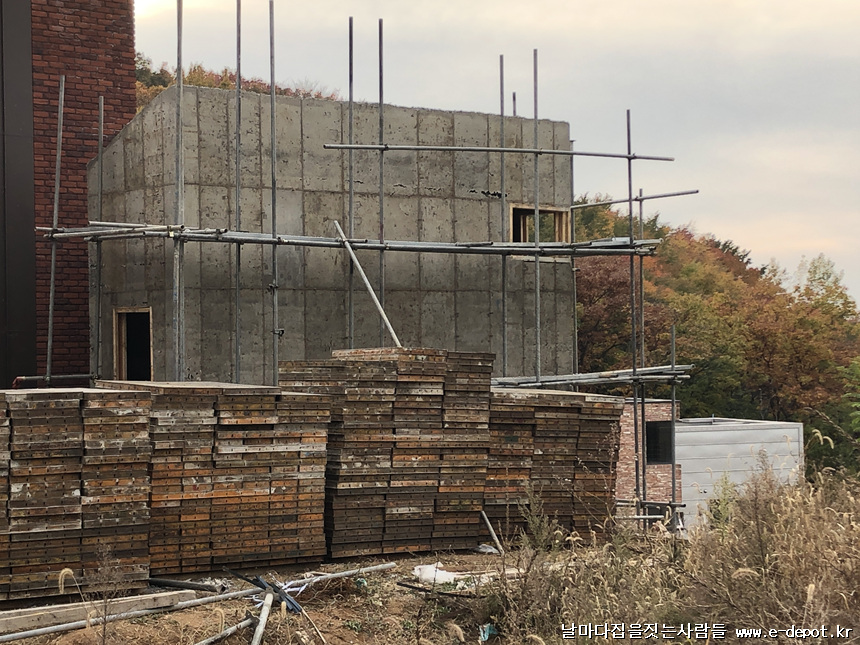

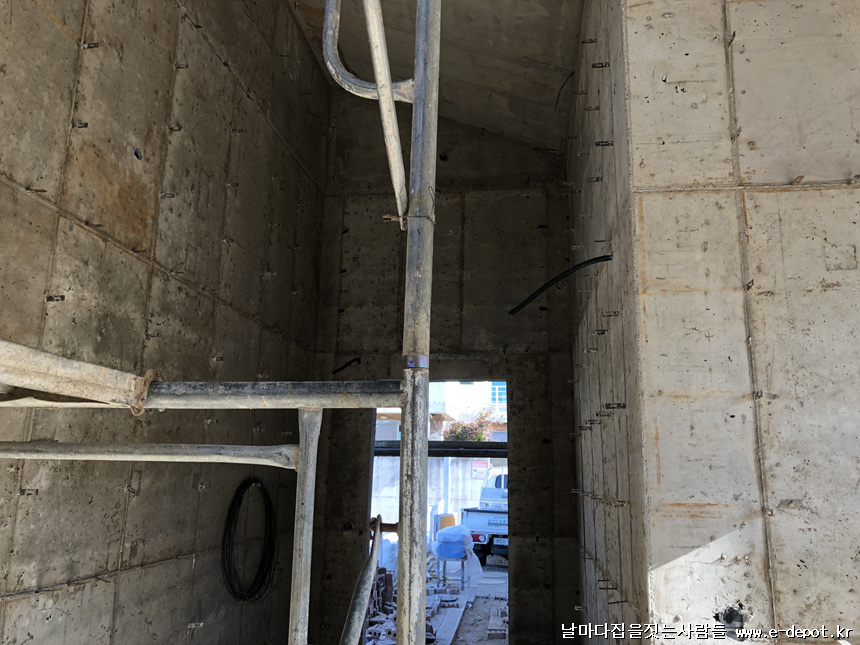

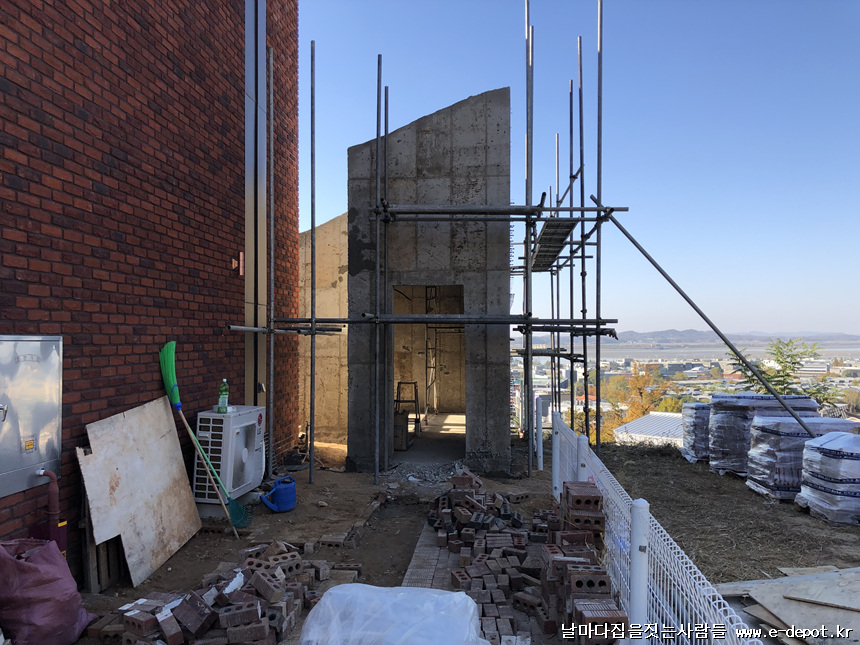

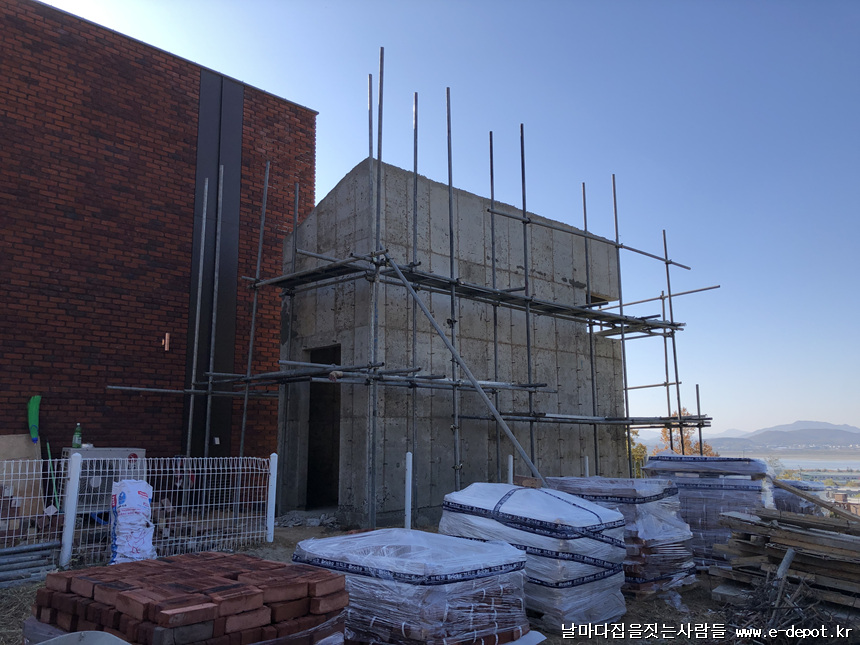

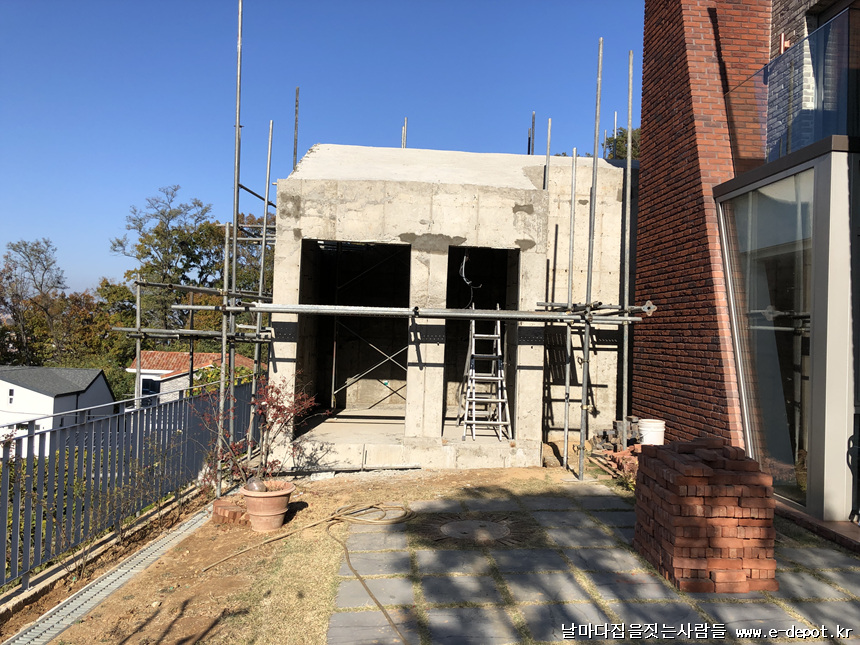

콘크리트 타설 후 거푸집 해체 사진입니다.

날마다집을짓는사람들의 갤러리하우스 철근콘크리트 골조공사과정이었습니다.

이렇게 골조작업이 마무리 되면 외부와 내부의 마감작업을 진행하면 되겠습니다.
