연천 풀빌라 펜션 신축사례 : 옹벽 야기리설치 및 콘크리트 타설 후 야기리 해체까지의 과정

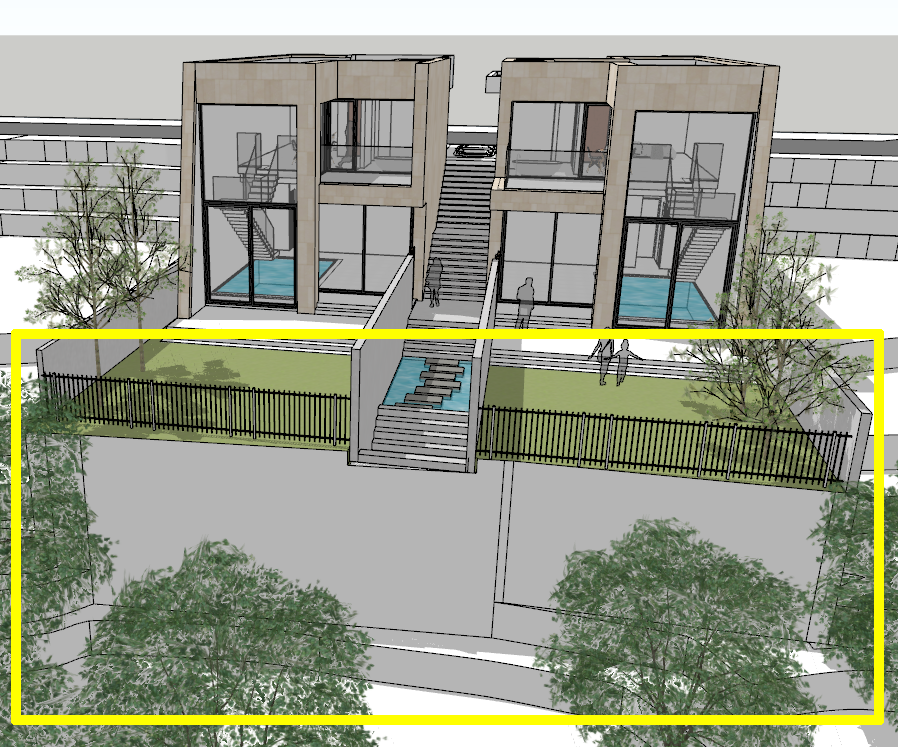

옹벽 공사 부위





전원주택시공,풀빌라시공,펜션시공,농가주택시공,상가주택시공,패시브하우스 시공 등

철근콘크리트 주택을 주로 시공하는 날마다집을짓는사람들입니다.



날마다집을짓는사람들은 주택시공 외 건축적산이나 공사예가견적 등 주택시공에 관련된 전반적인 업무를 수행하고 있으니 도움이 필요하신분들은 문의 바랍니다.


날마다집을짓는사람들 이디포 건설
전원주택신축, 주택리모델링, 인테리어 전화상담
T. 070. 8825. 0472 / Mobile. 010. 6339. 7211 (전화문의시간: AM 09:00 ~ PM 18:00)

 E-mail. dodoru65@naver.com
Blog. www.e-depot.kr Home. www.e-depot.co.kr
경기도 파주시 하우3길 100-18 (야당동)


지난번에 이어서 연천군 장남며 원당리 동동마을에 신축중인 풀빌라 펜션 벨37의 옹벽공사 과정입니다.

옹벽기초공사 후에 옹벽철근배근을 시공하고 옹벽거푸집의 경우 야기리, 즉 측벽거푸집을 조립하여 크레인을 이용하여 야기리를 조립하는 식으로 작업을 진행하였습니다.

직접 거푸집 폼을 설치하는것보다 야기리를 조립하여 설치하는것이 공사 단축에 도움이 됩니다.

야기리 공법을 적용할지의 여부는 현장 여건에 따라 결정하면 되겠습니다.

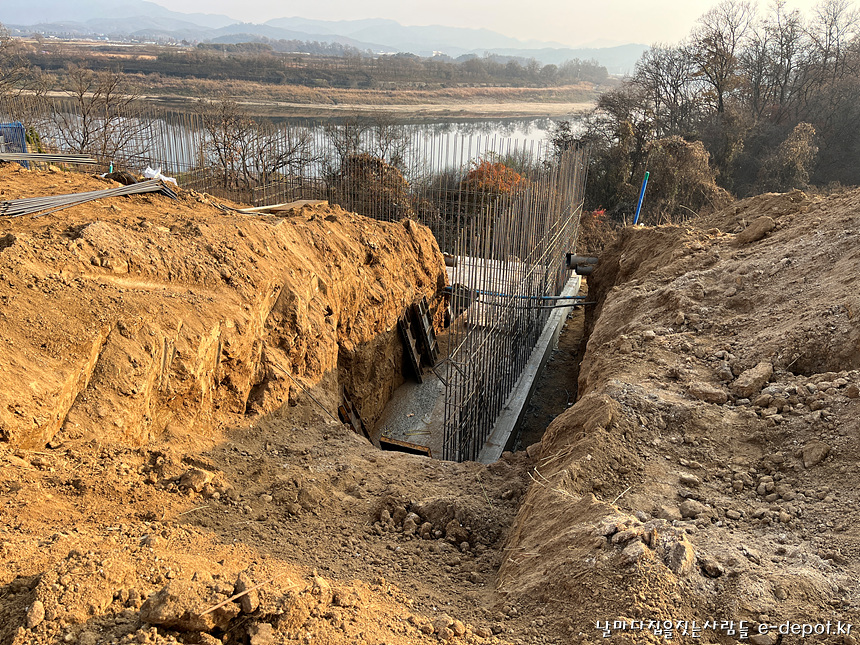

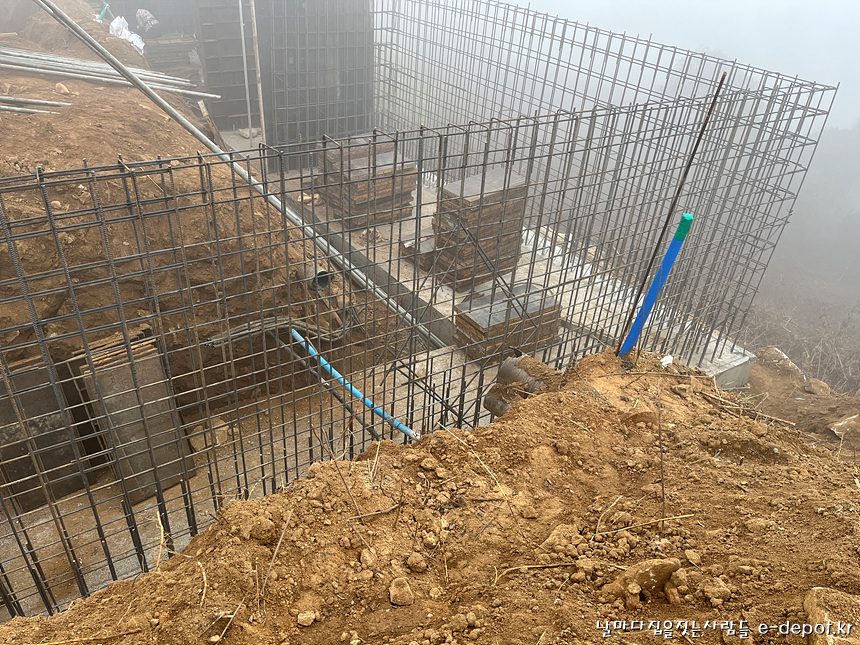

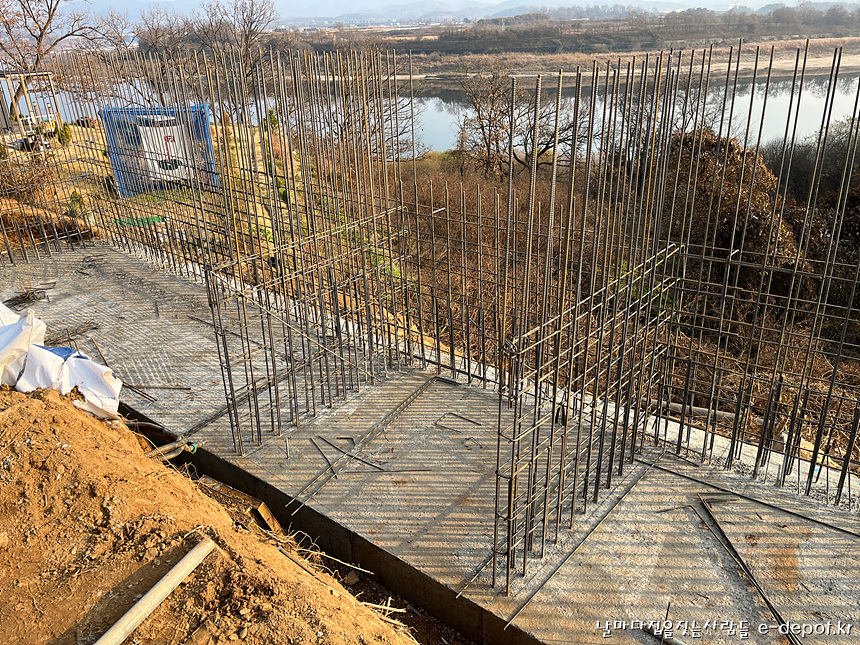

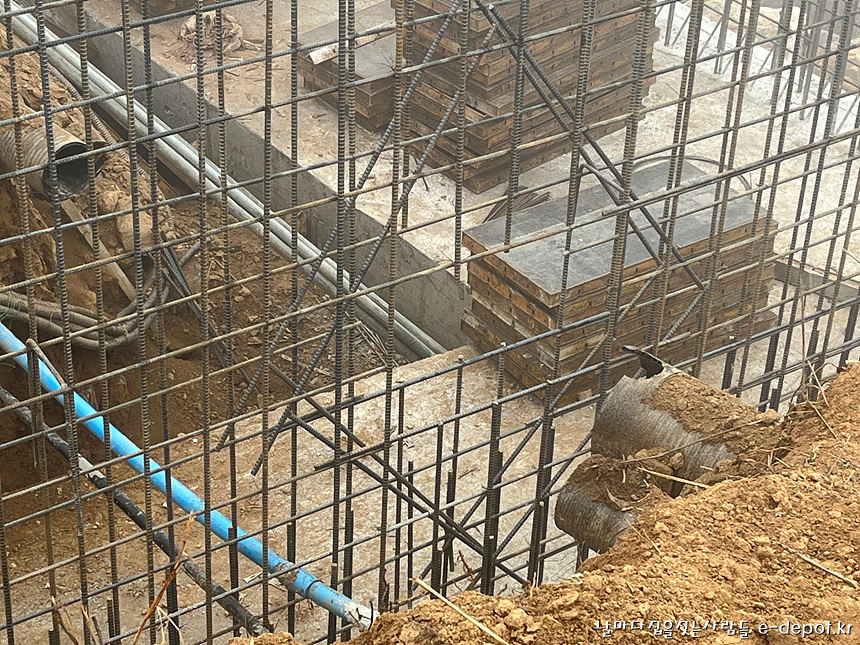

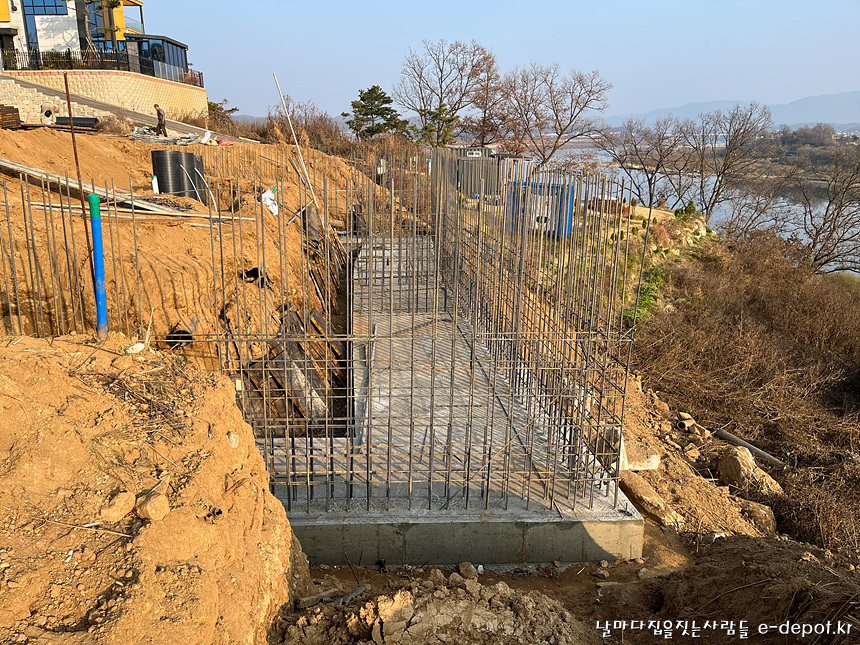

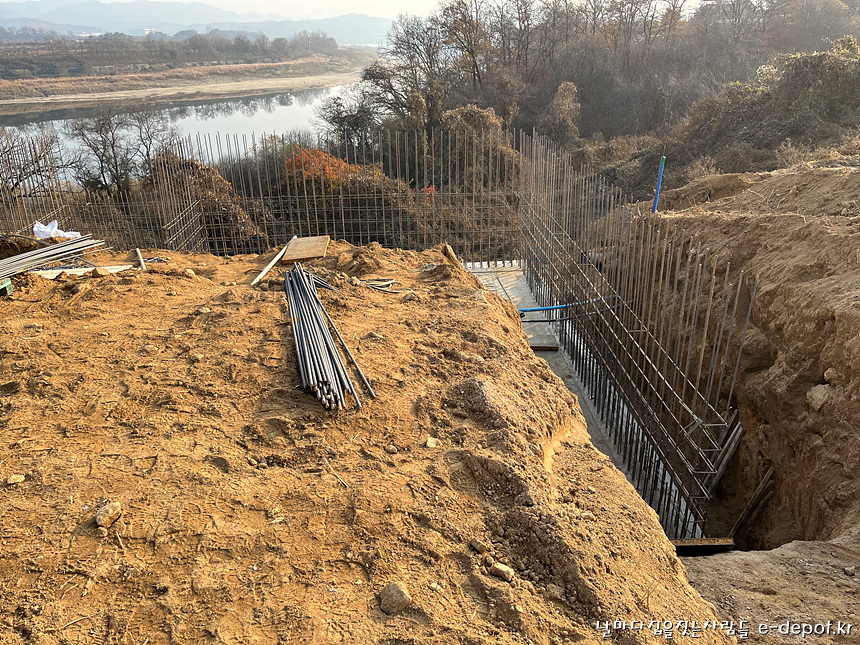

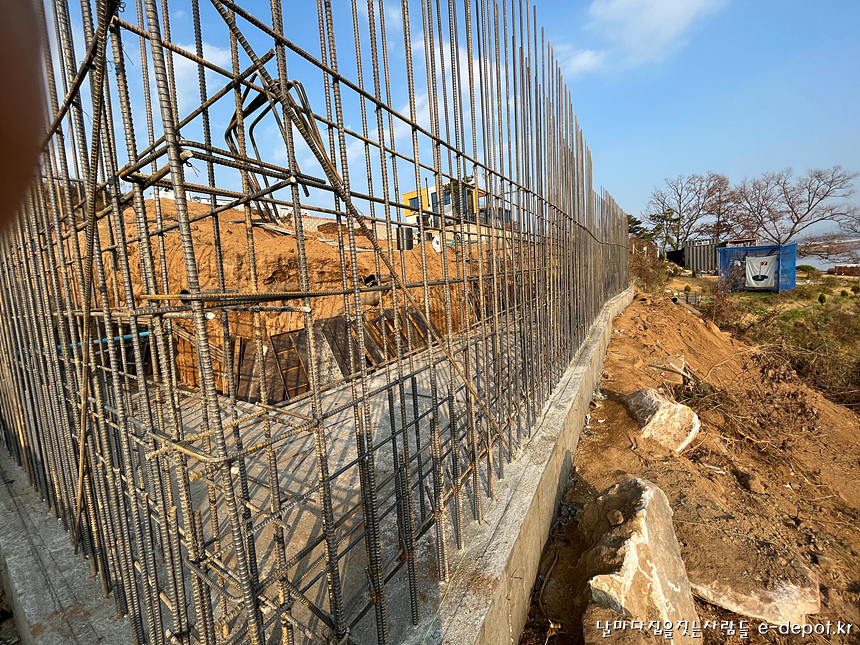

거푸집 작업전에 철근배근작업을 진행합니다.



기존 배수관이 통과될 수 있도록 개구부를 확보합니다.

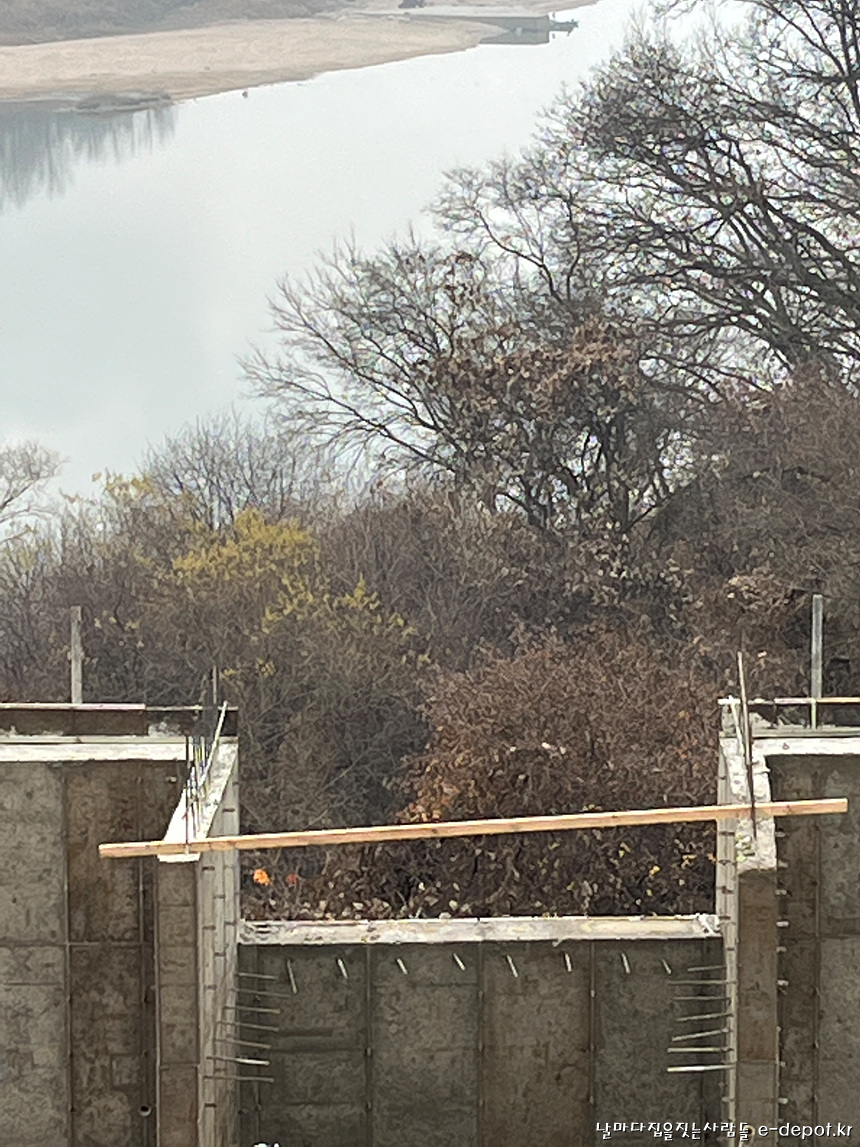

차후 수공간 전망대가 될 중앙부위입니다.

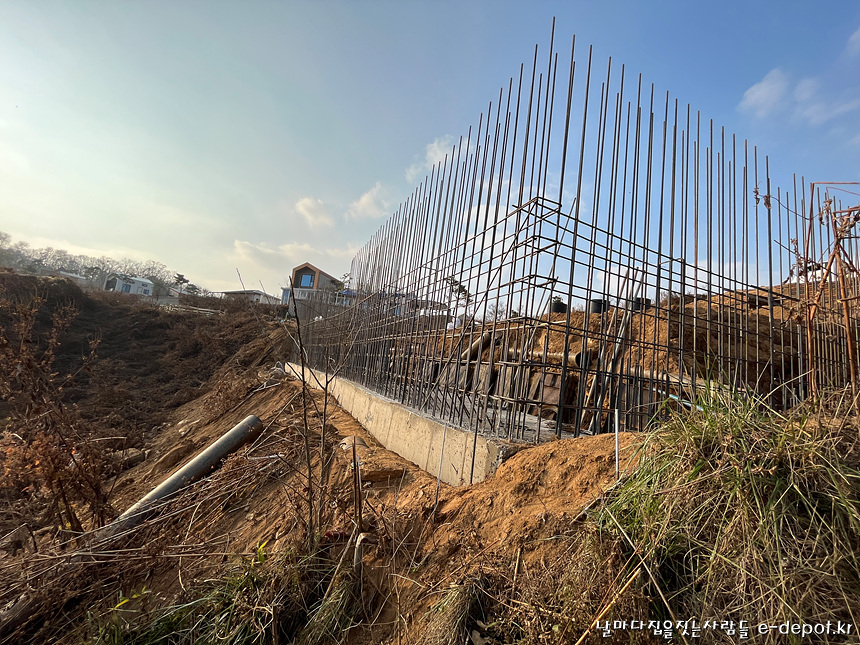

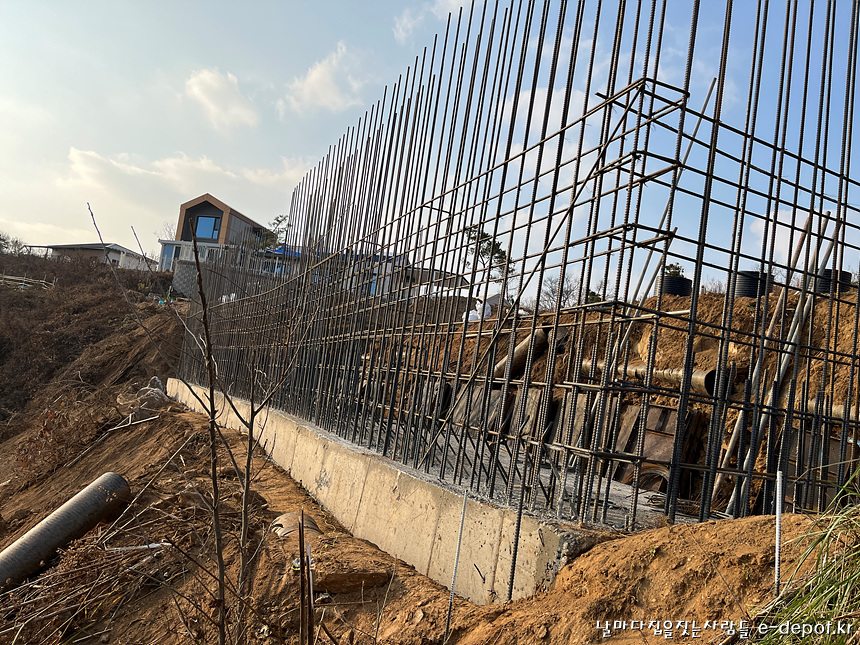

옹벽을 연장하여 부벽식 옹벽의 역할을 할 수 있도록 하였습니다.



철근배근이 완료되었으니 거푸집 설치를 해야겠죠...^^

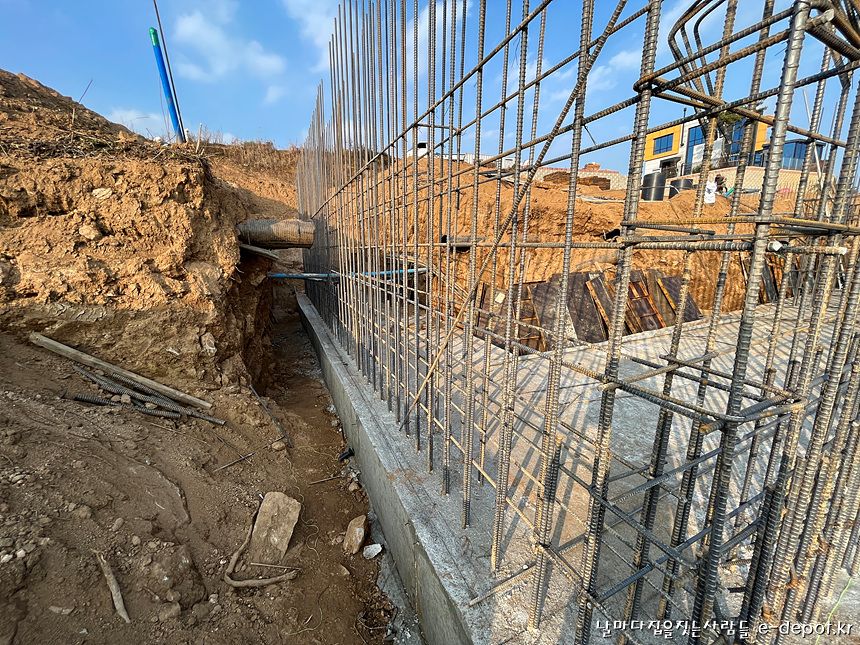

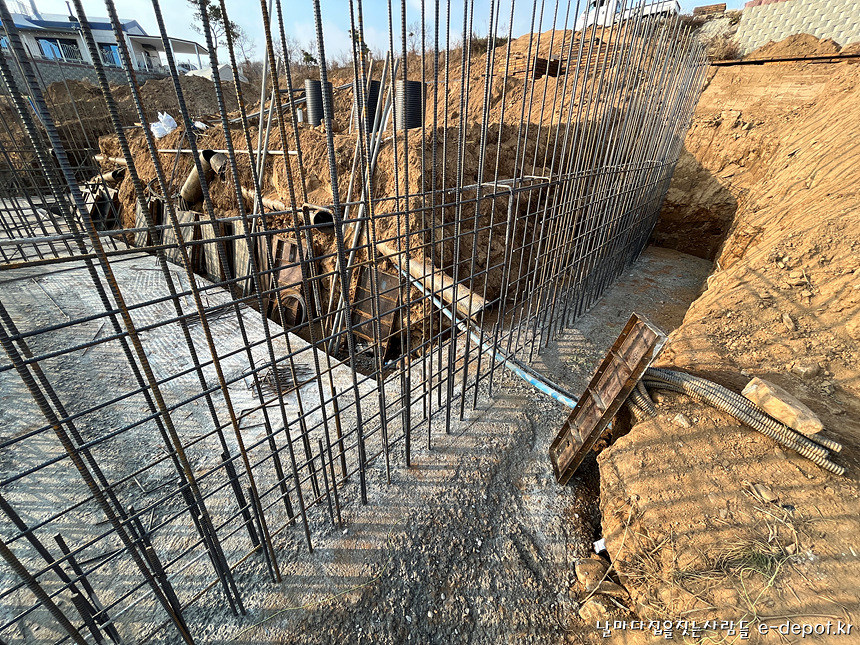

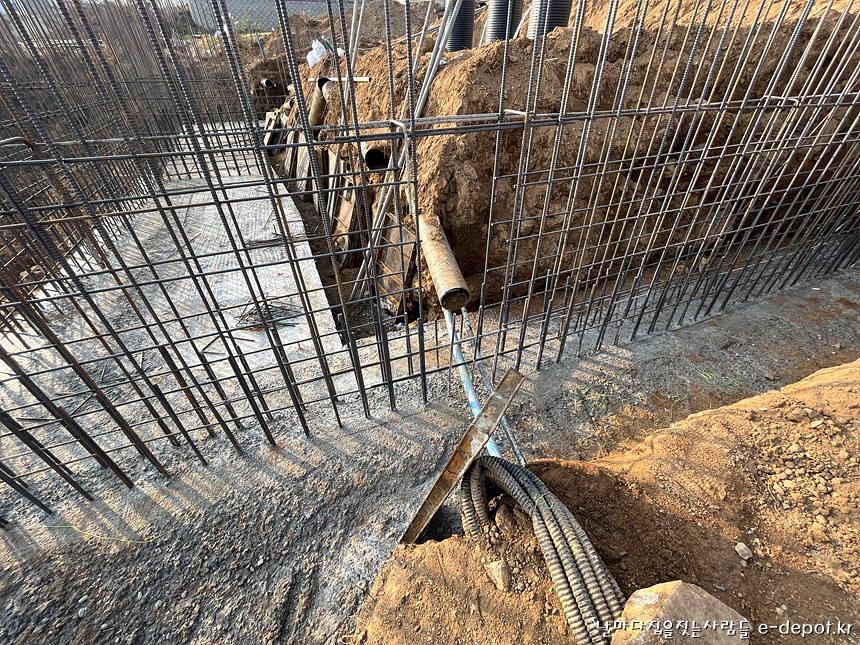

우수관 등 배관이 통과할 개구부는 철근을 보강하도록 합니다.

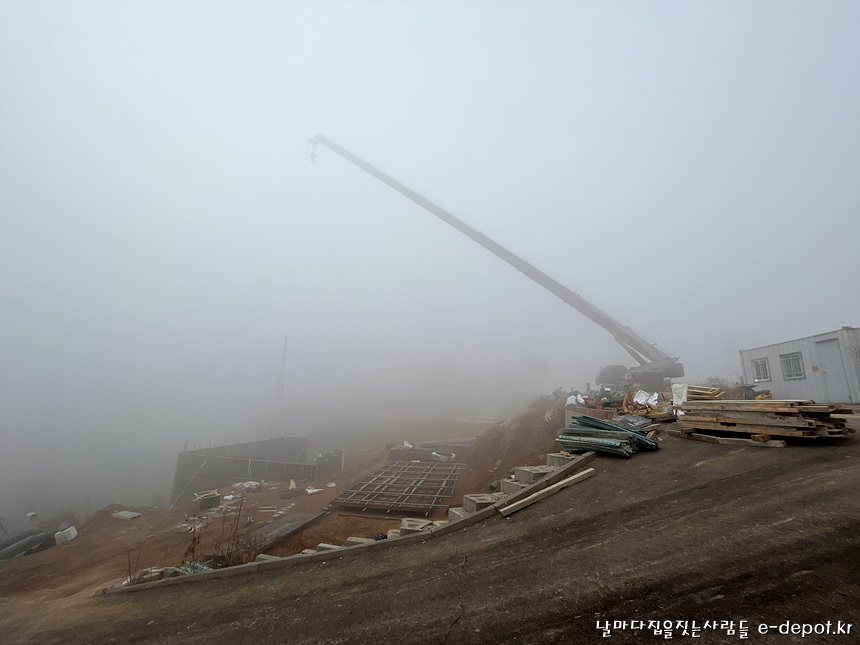

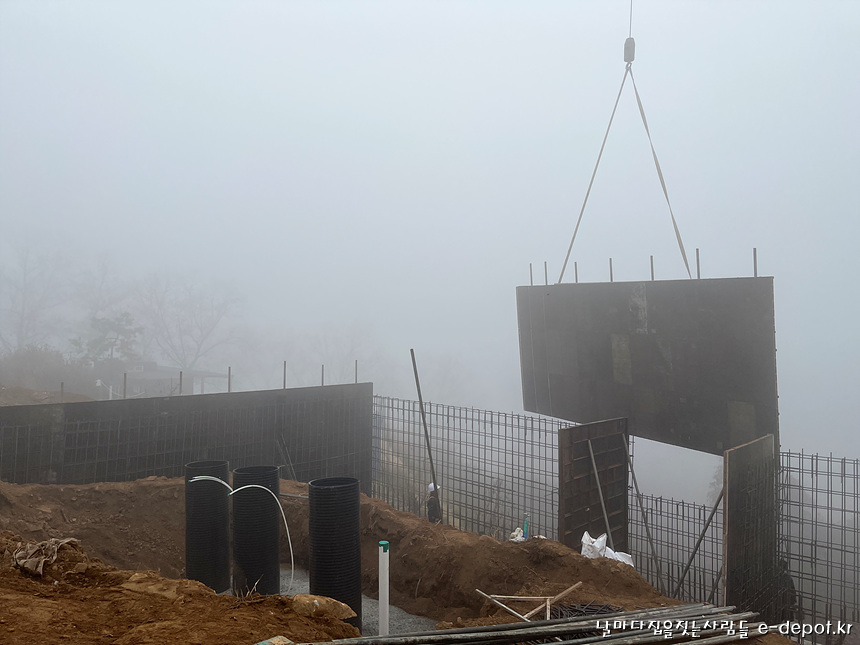

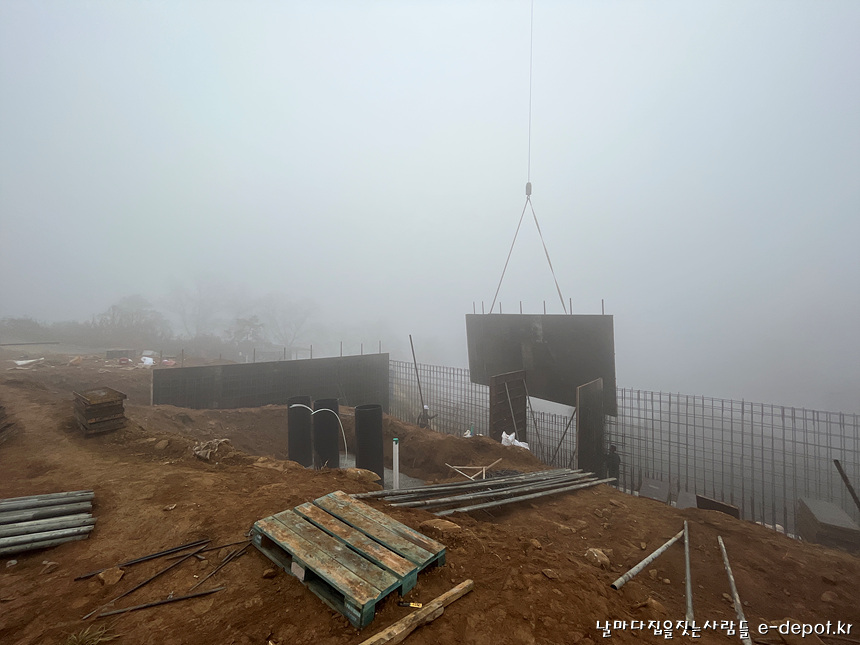

크레인을 이용하여 야기리를 인양하는 장면입니다.

순서에 입각하여 야기리를 순서대로 조립하도록 합니다.



한쪽 야기리 조립이 완료되면 플렛타이(후레타이, 프레타이 라고도 함)를 빠짐없이 끼워 주도록 합니다.

플렛타이는 옹벽의 두께, 즉 거푸집간의 간격을 유지하기 위해 만들어진 제품으로 콘크리트 압력을 지탱할 수 있는 구조물은 아닙니다.

보통 플렛타이를 2개씩 끼워서 보강을 하기도 하는데 플렛타이에 전적으로 의존하지 말고 파이프를 적정간격으로 설치하고 취약한 부위는 반생등을 조여서 콘크리트 타설 시 거푸집이 터지거나 변형되지 않도록 조치를 하여야 합니다.

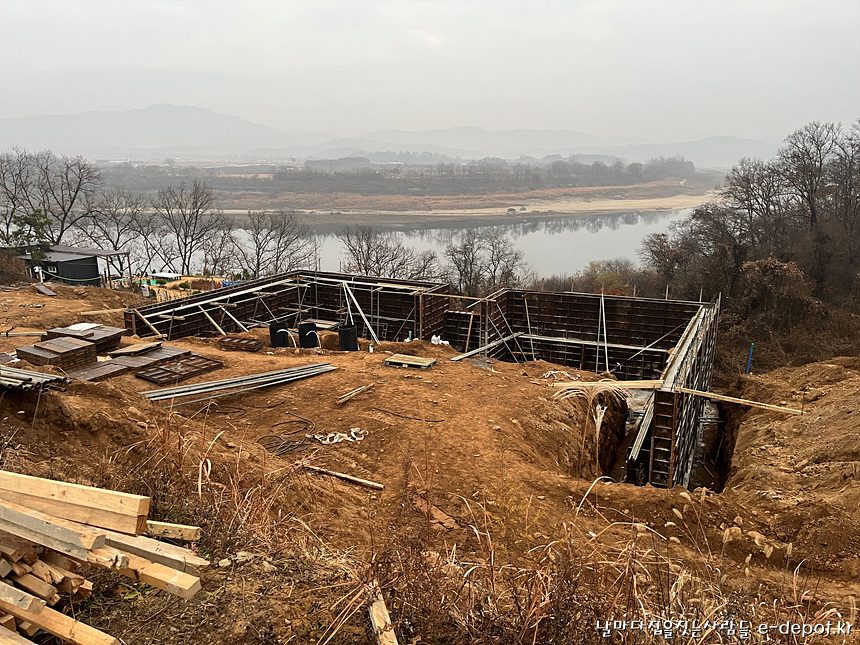

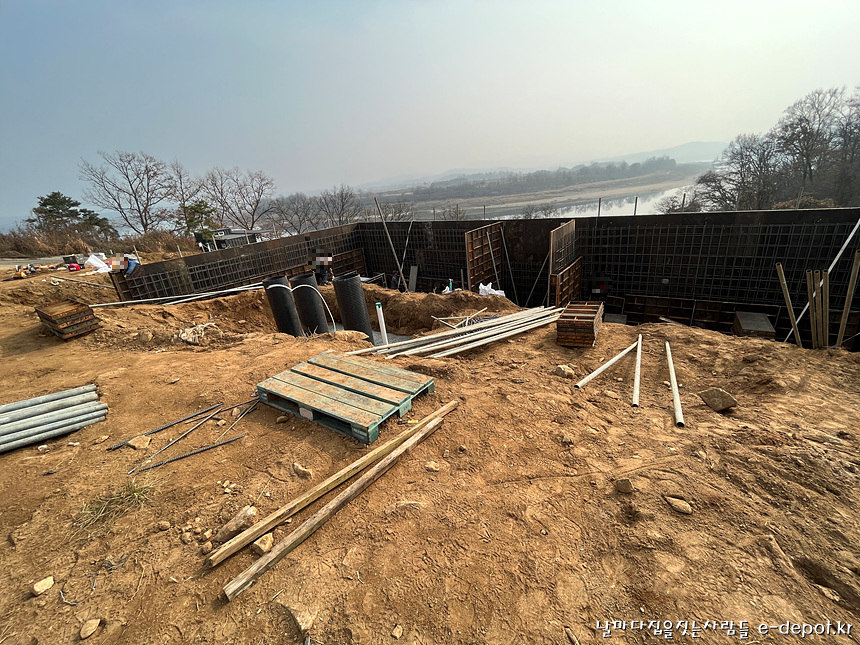

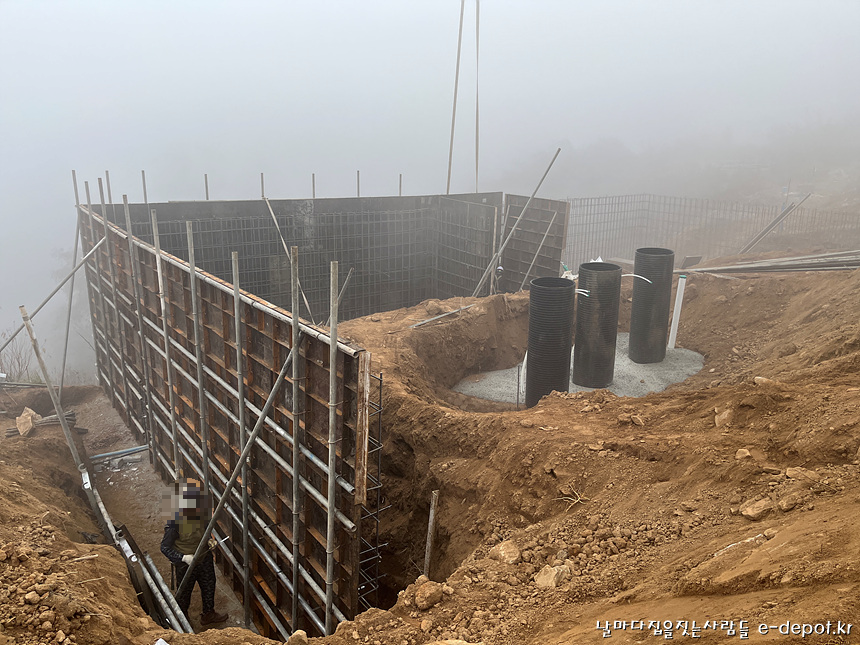

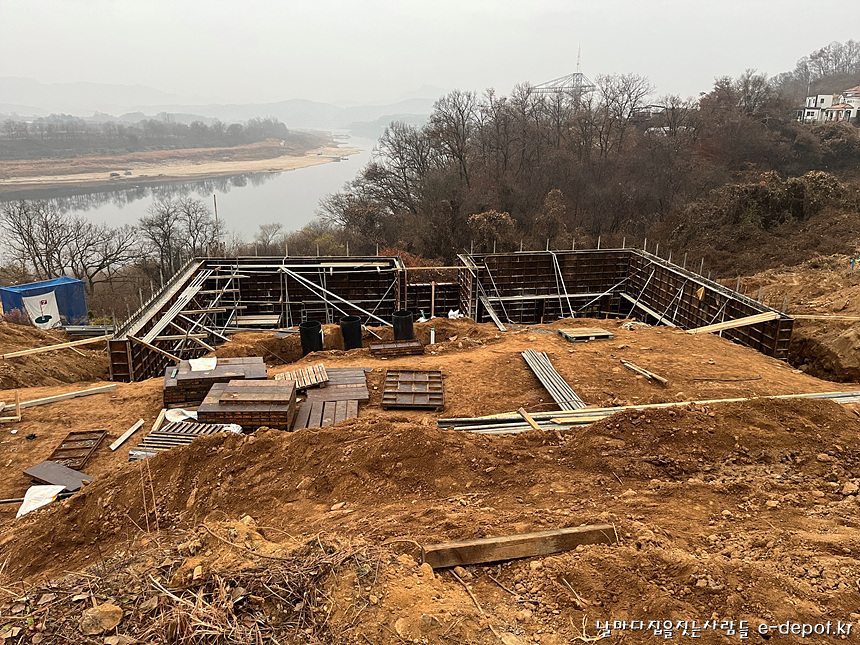

외측 야기리 설치가 완료된 사진

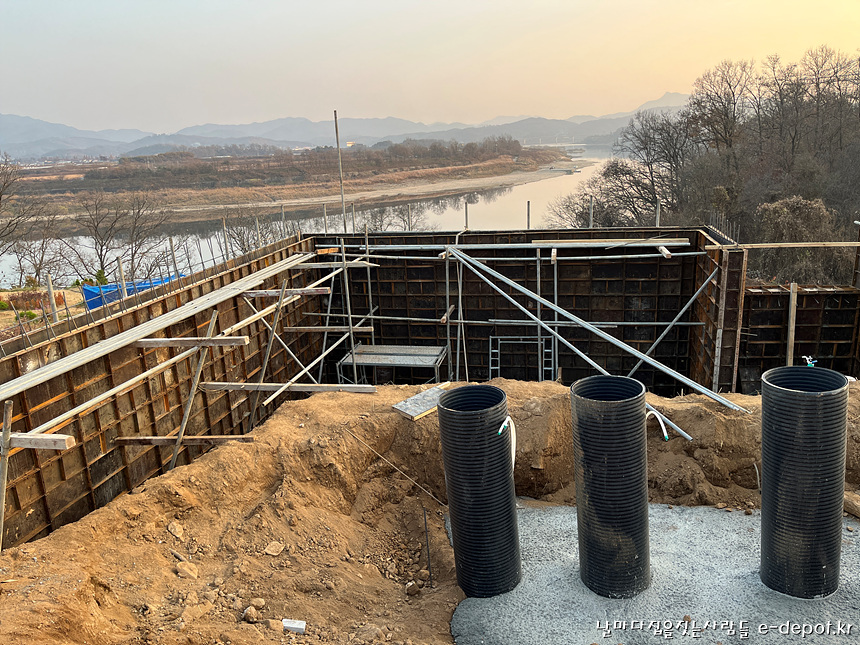

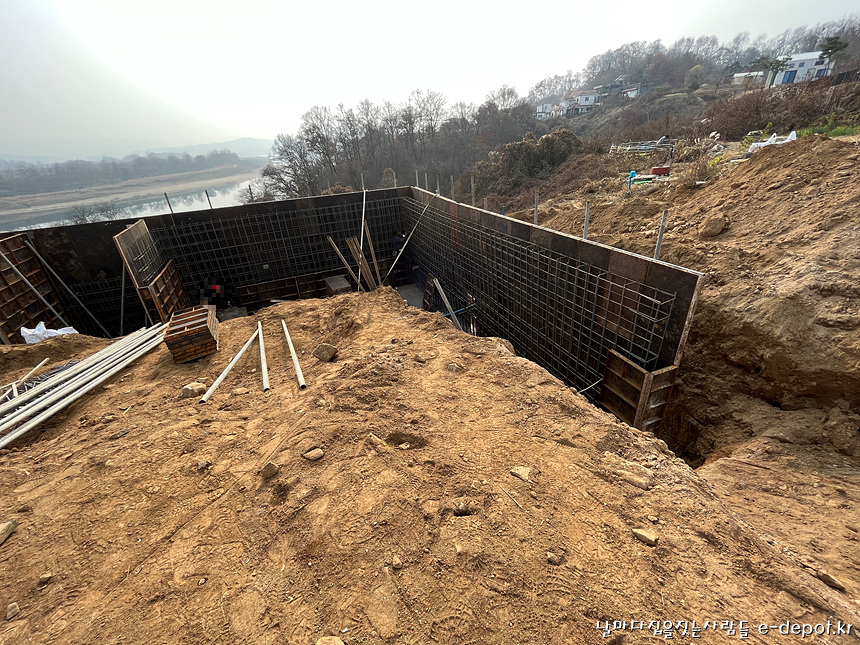

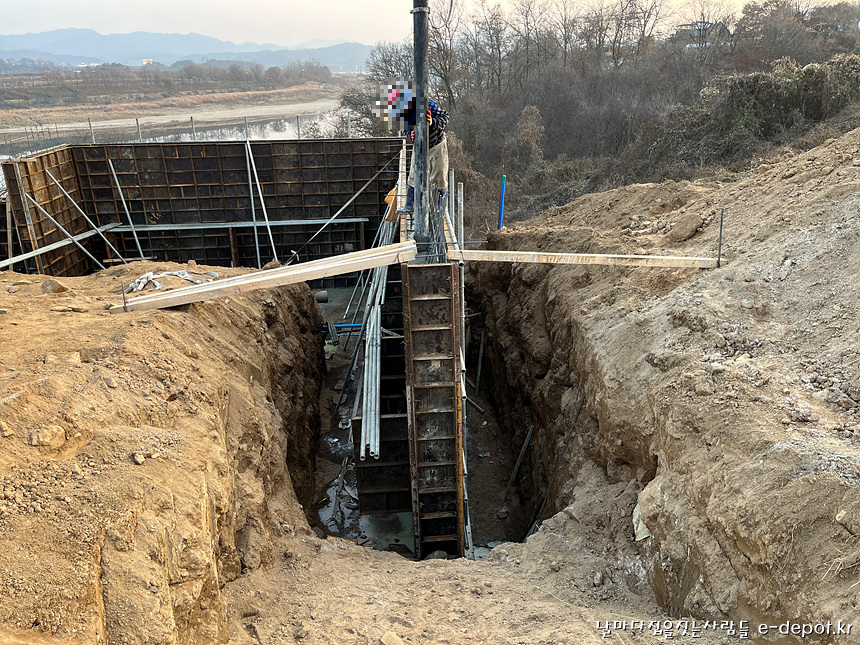

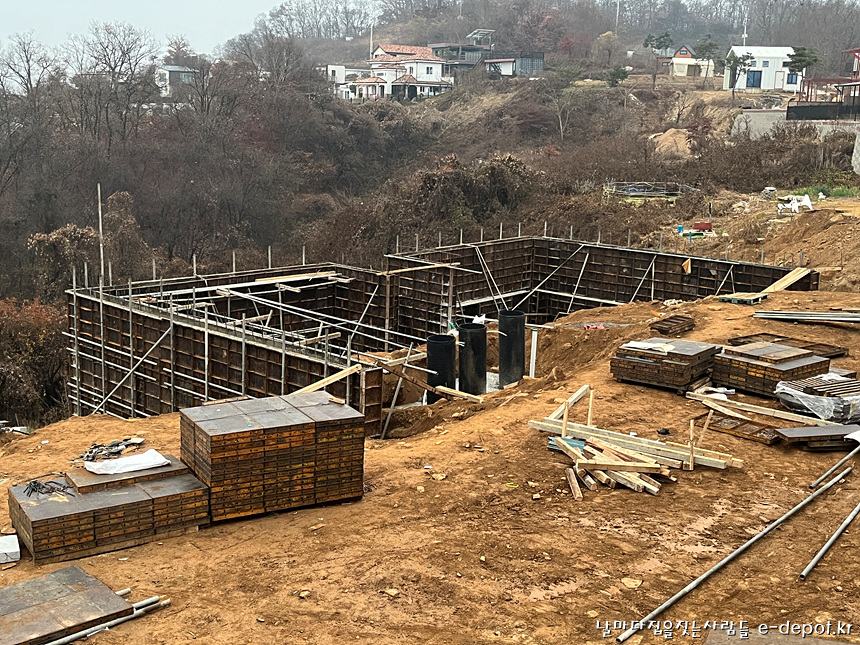

내측 야기리까지 조립이 마무리 되면 콘크리트 타설을 시작합니다.

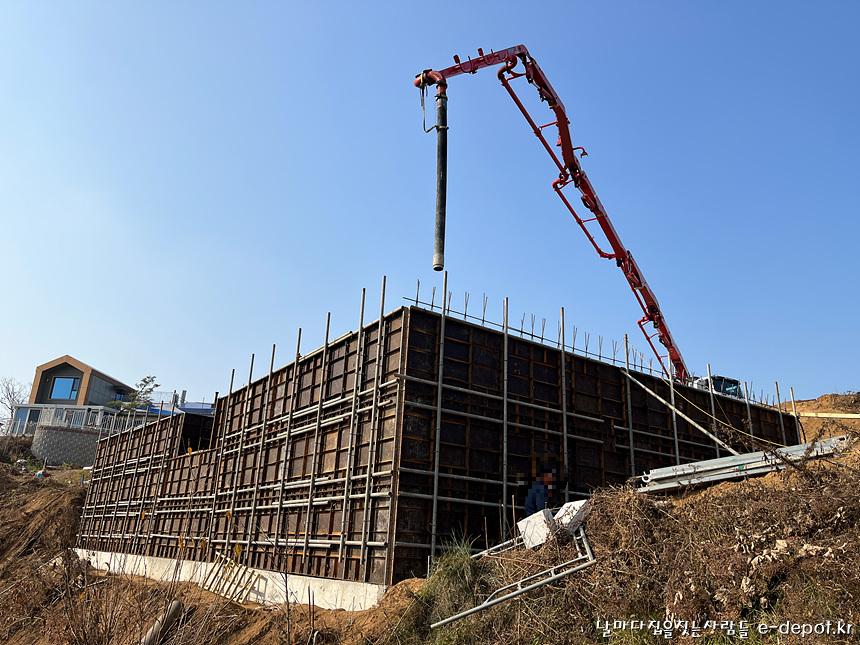

콘크리트 타설 개시~

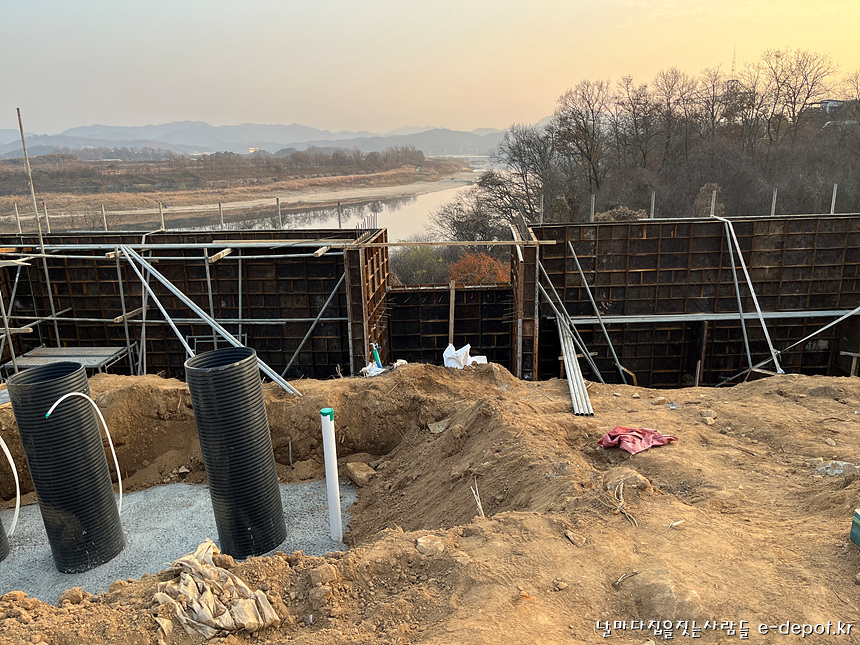

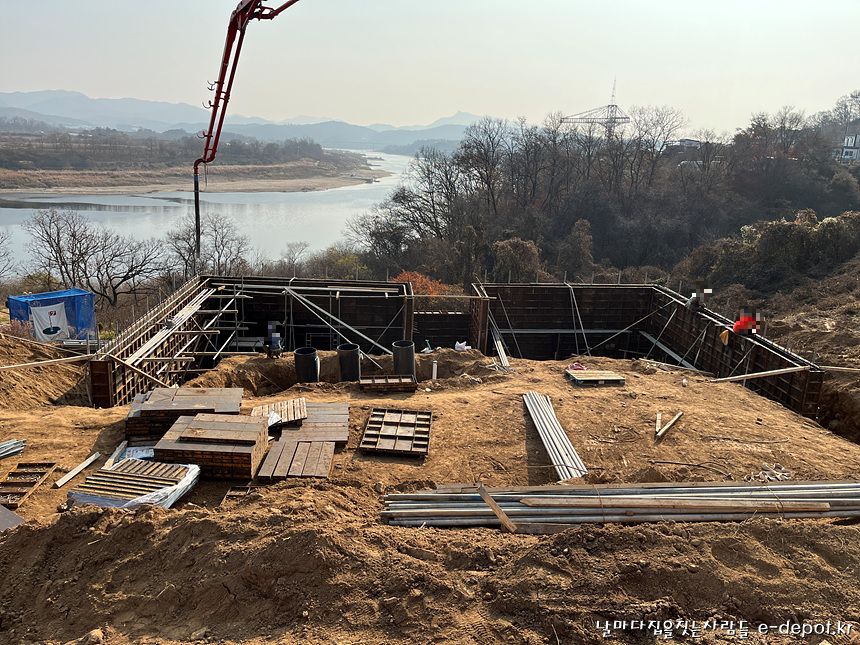

중앙 부위에서 바라보는 임진강 리버뷰가 아름답네요...^^



좌측집 마당면에서 바라보는 임진강 리버뷰

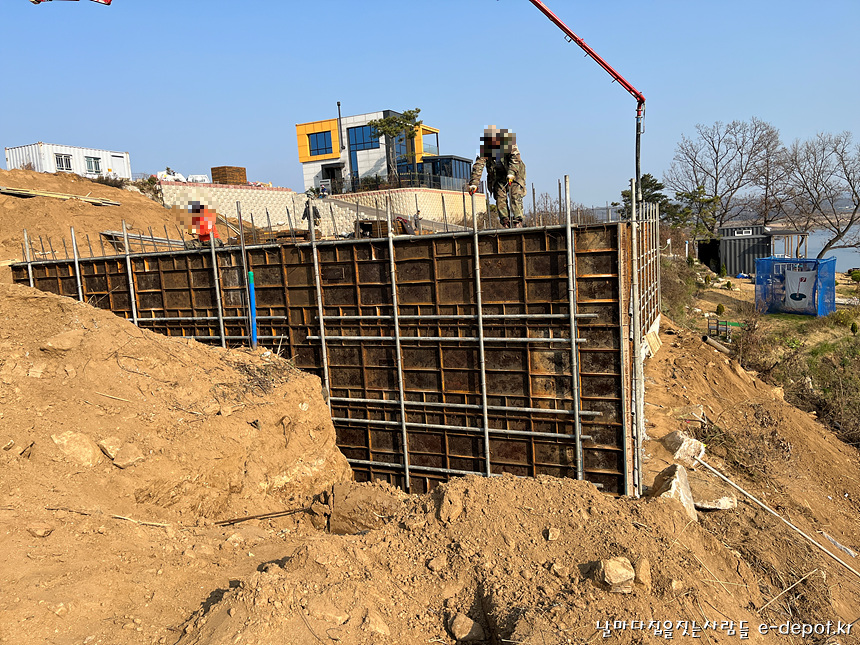

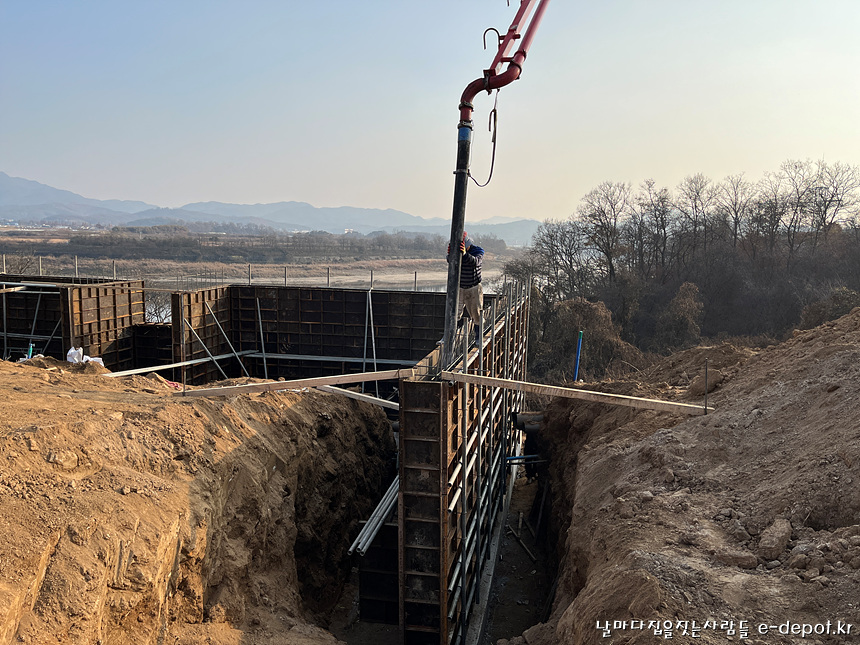

옹벽 콘크리트 타설 장면..

곰보 안나게 잘 해주세요~~~



콘크리트 타설 완료~~

작업자 여러분 수고하셨습니다~~



연천동동마을 벨37에서 바라보는 동동마을 1,2마을 전경입니다.



콘크리트 타설 후 일정기간 양생 후 내측 거푸집 해체를 시작으로 거푸집해체작업을 진행합니다.

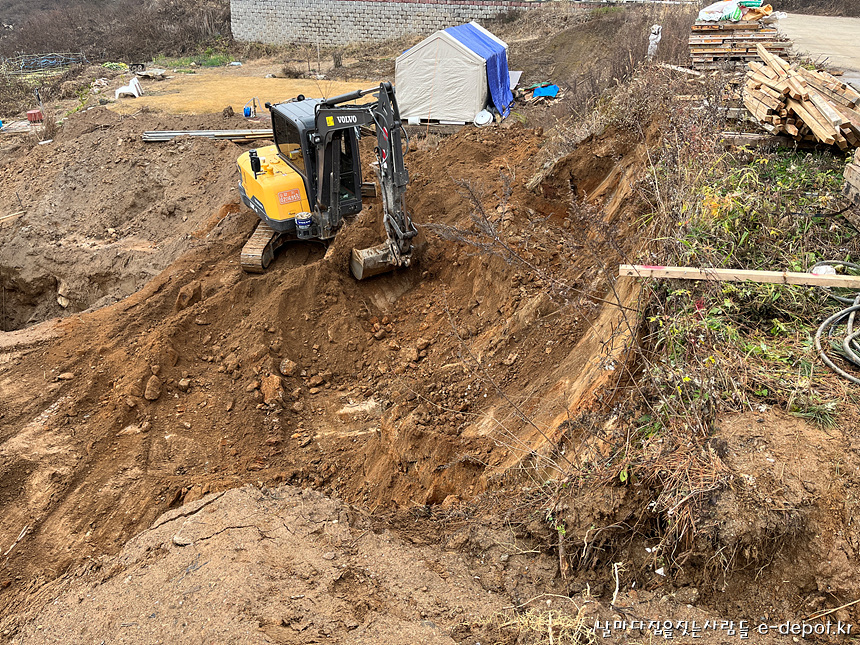

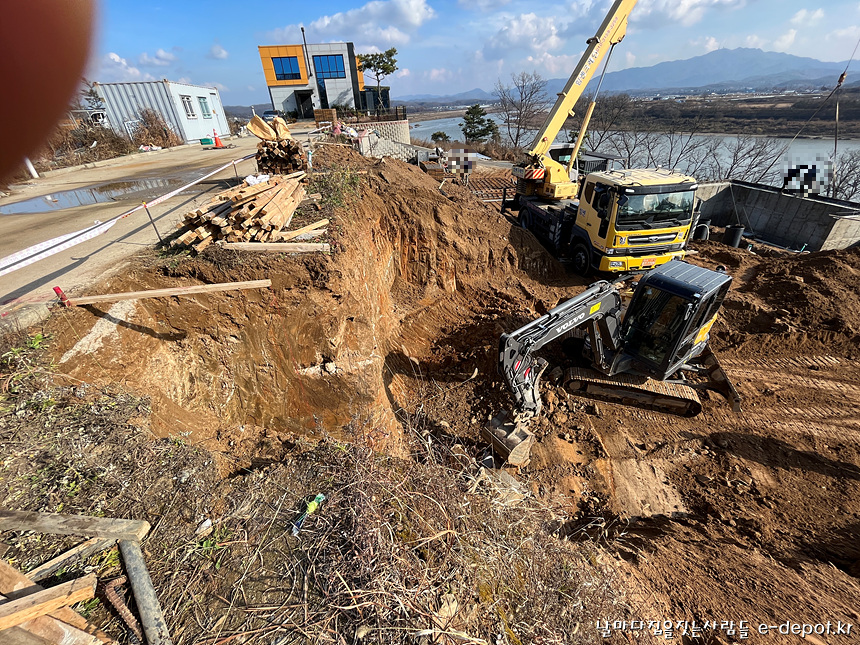

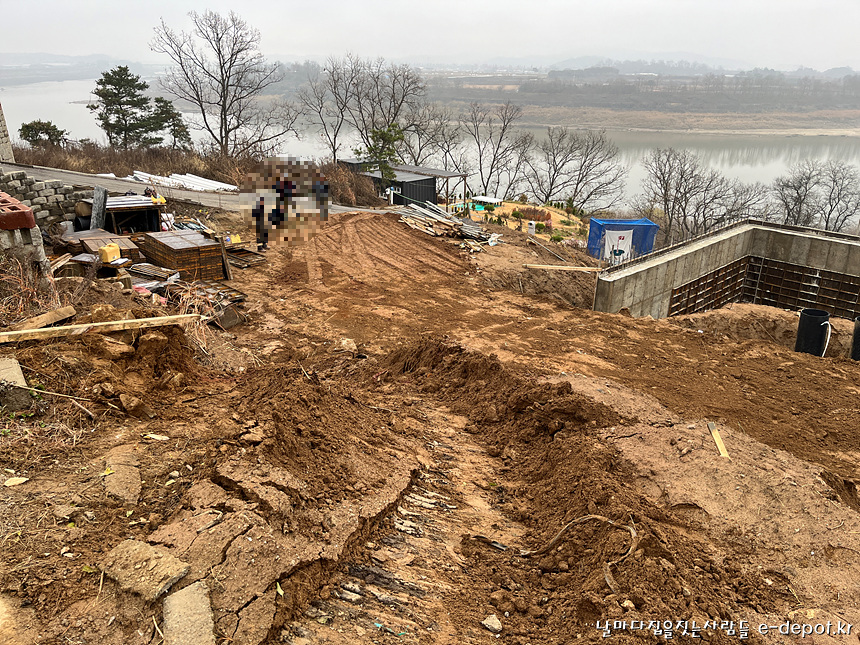

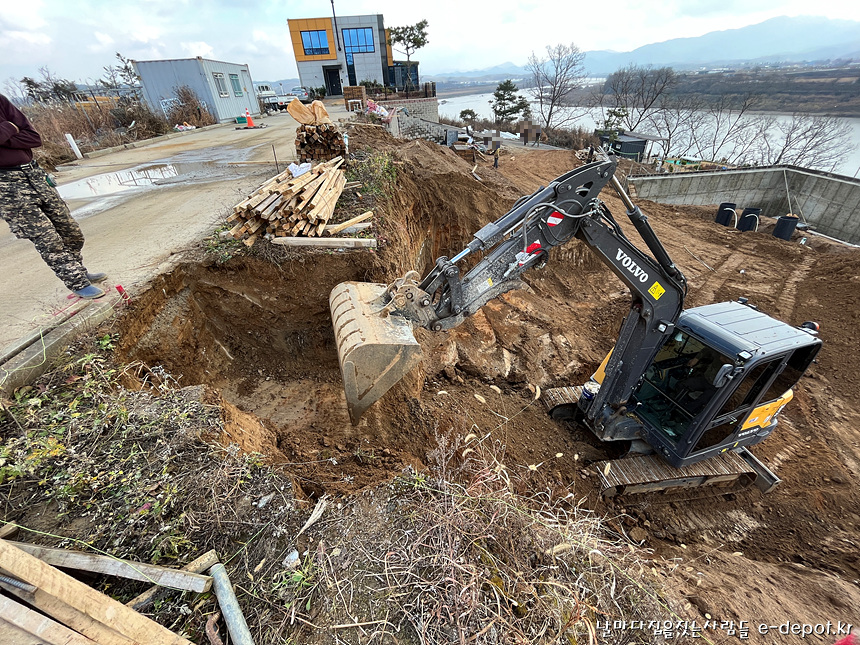

포크레인을 이용한 부지정리작업.

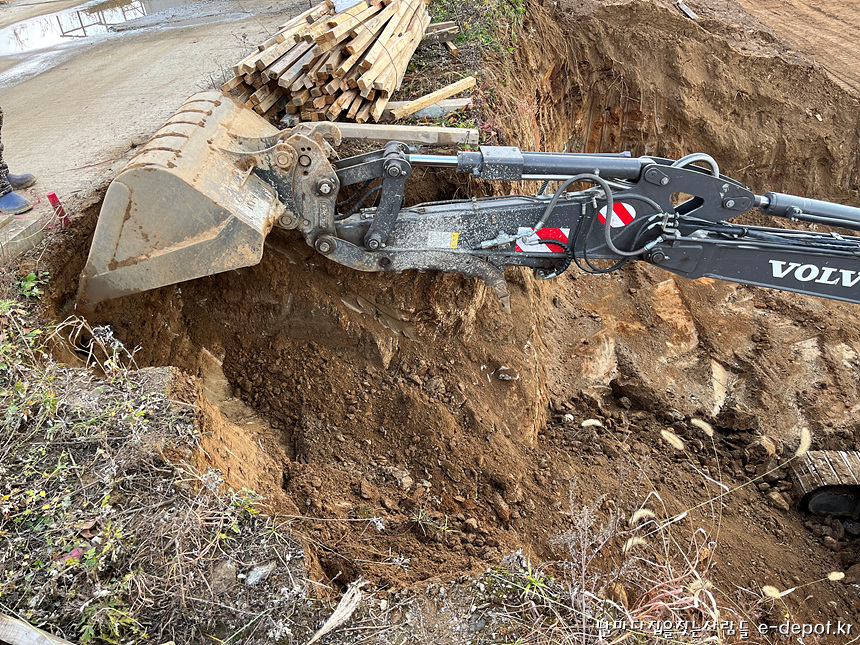

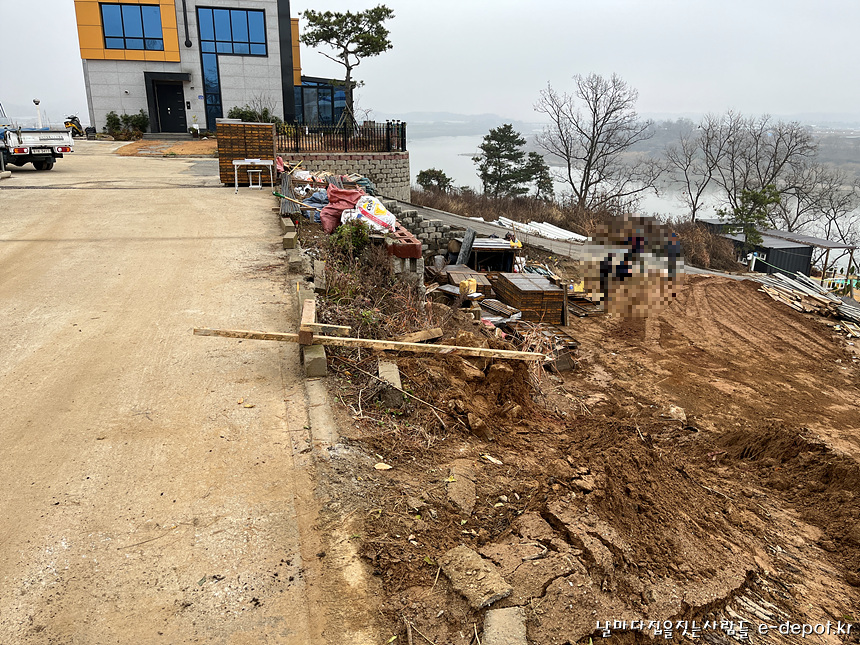

거푸집 정리를 하기 위해 현장주변의 땅고르기를 합니다.



내측 거푸집은 수작업으로 해체하였고 외측은 크레인을 이용하여 해체할 계획입니다.

크레인작업을 위하여 현장 땅고르기 작업은 필수..!



중앙 수공간 전망대가 들어설 자리.

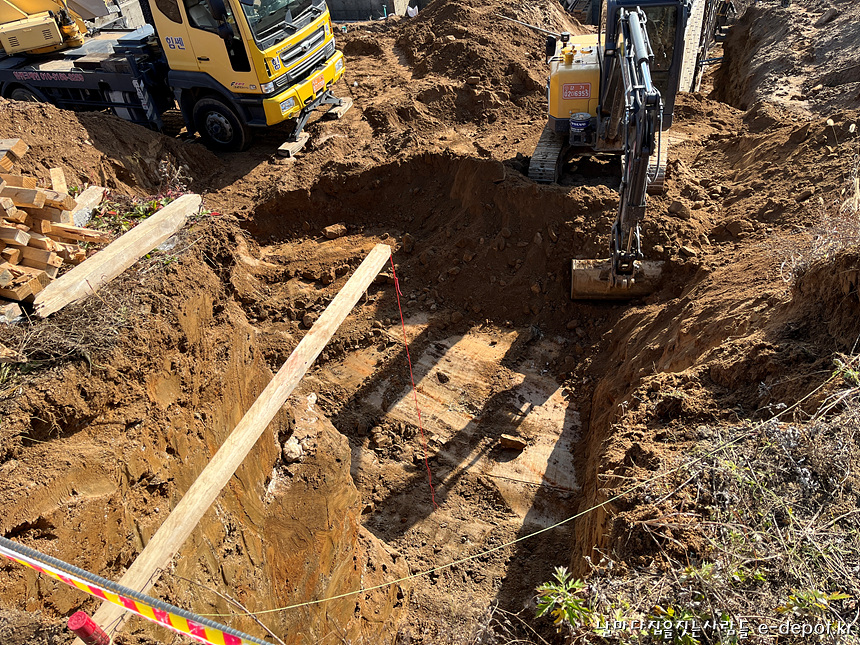

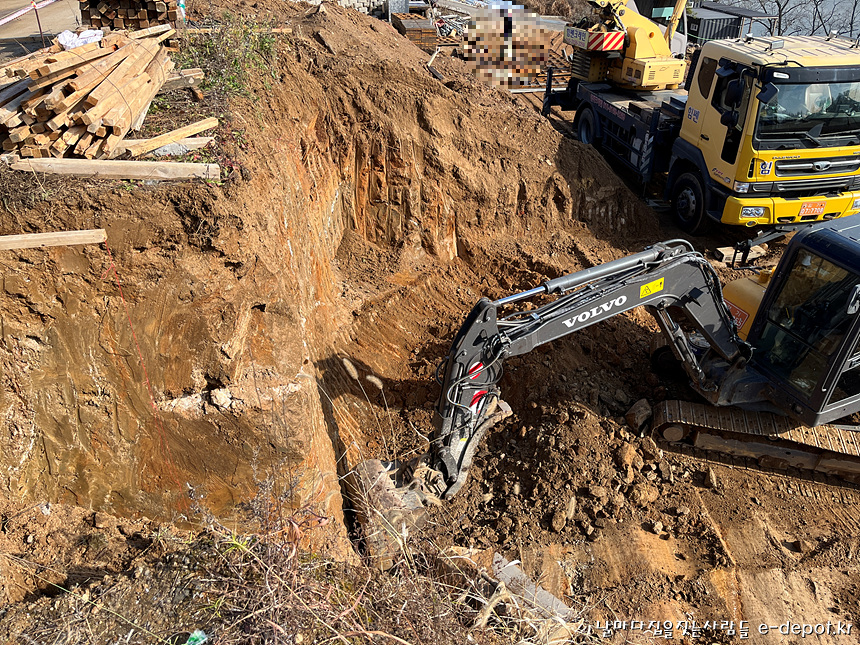

부지정리하면서 일부 터파기 진행.

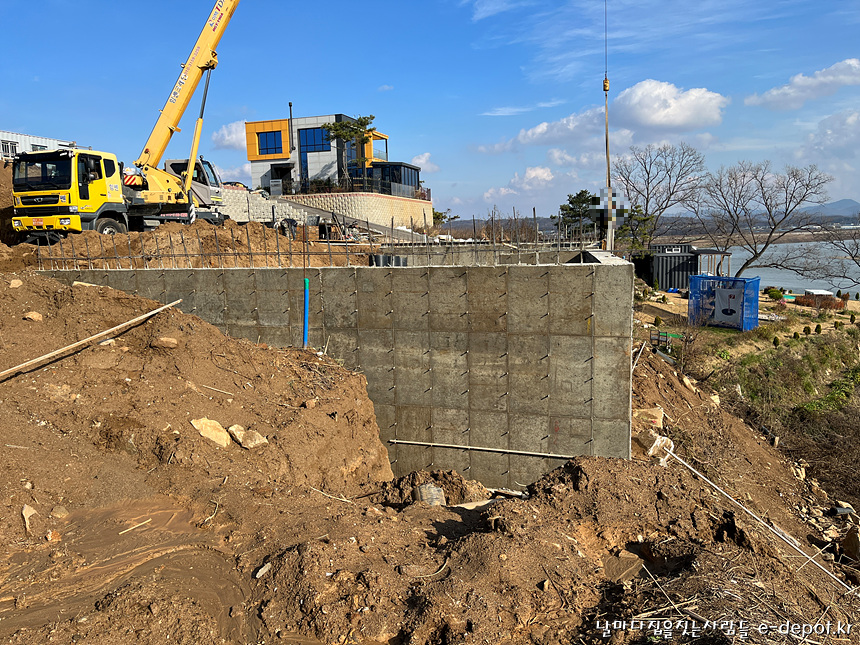

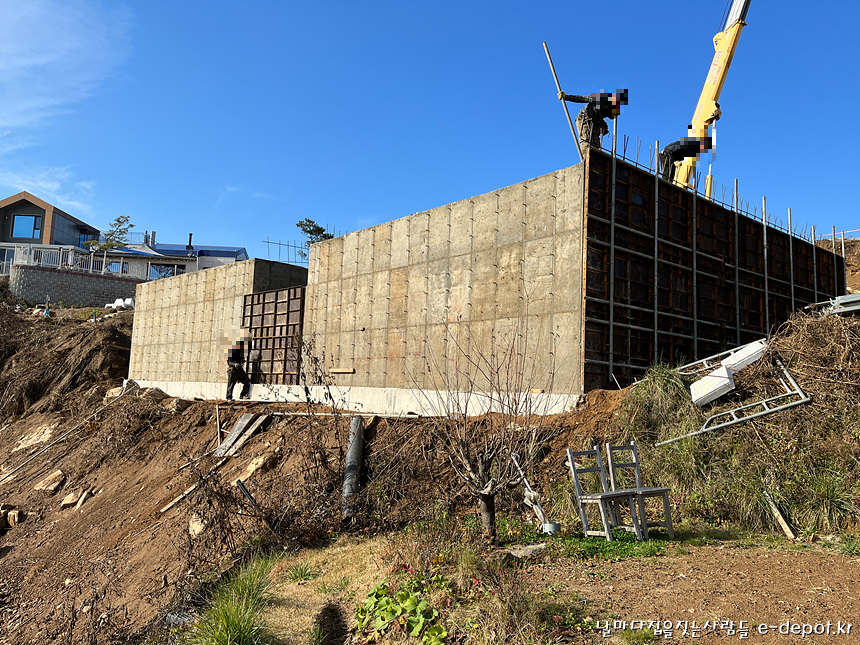

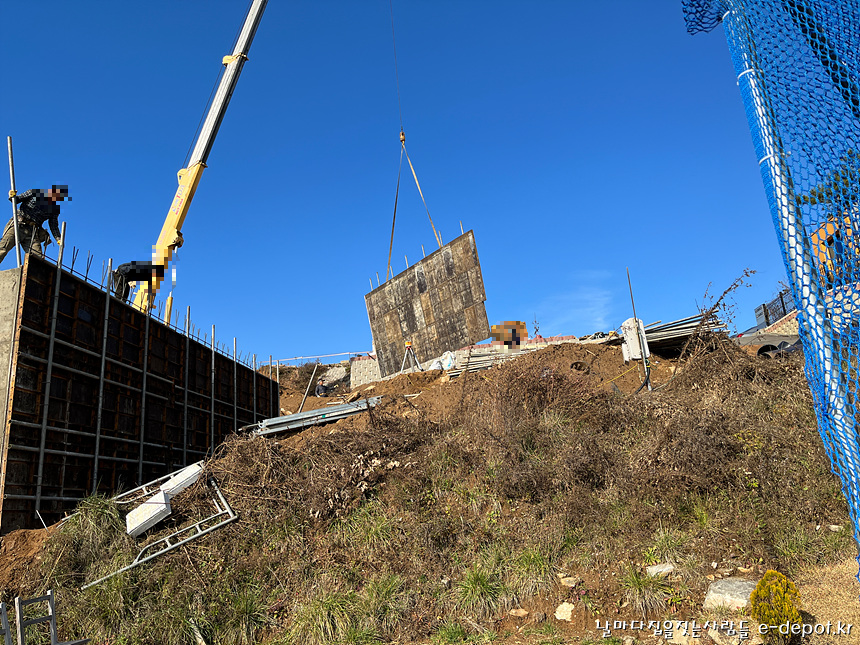

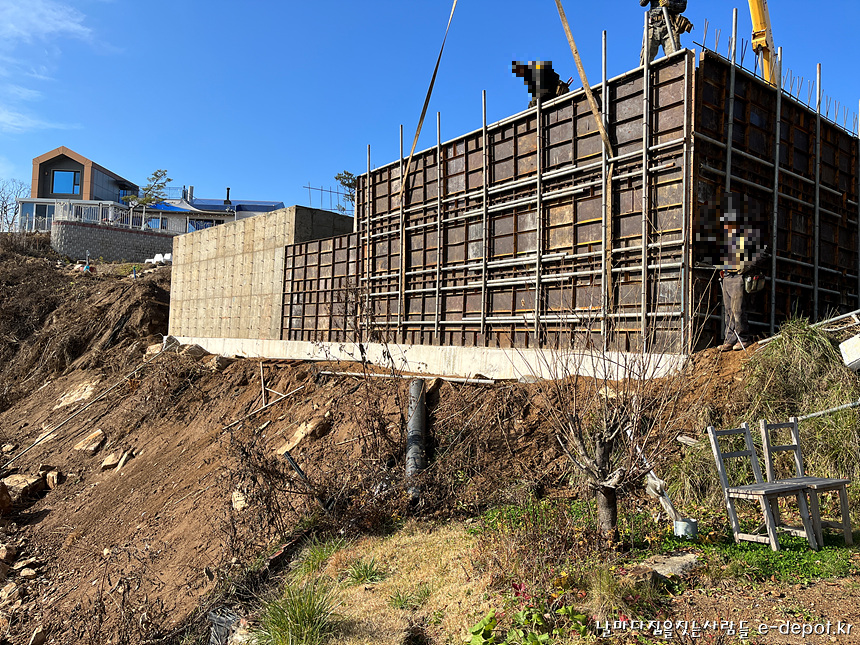

크레인을 이용한 야기리 해체 작업사진입니다.



야기리 설치할때의 반대로 야기리를 크레인으로 인양한 후 바닥에서 거푸집을 조립된것을 반대순서로 해체하면 됩니다.

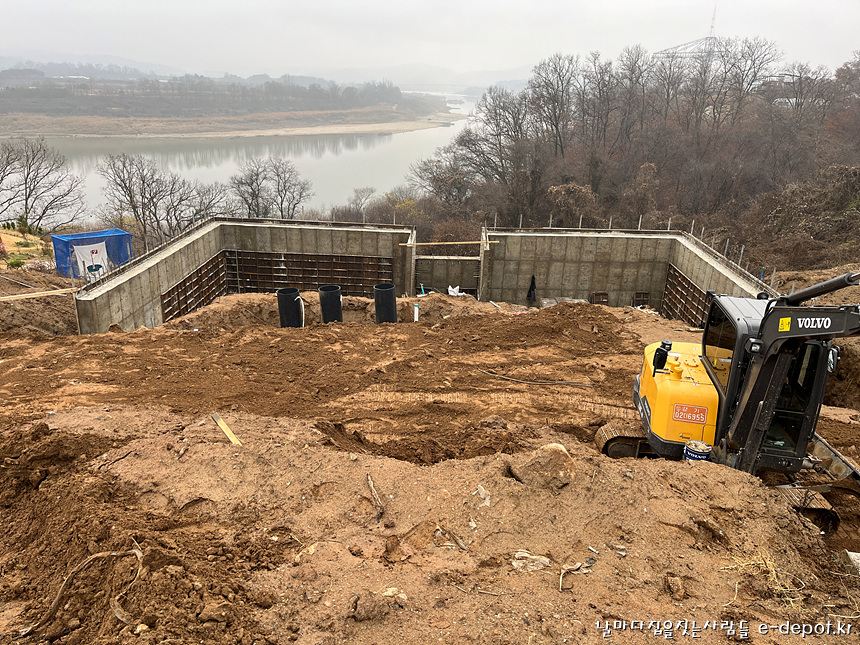

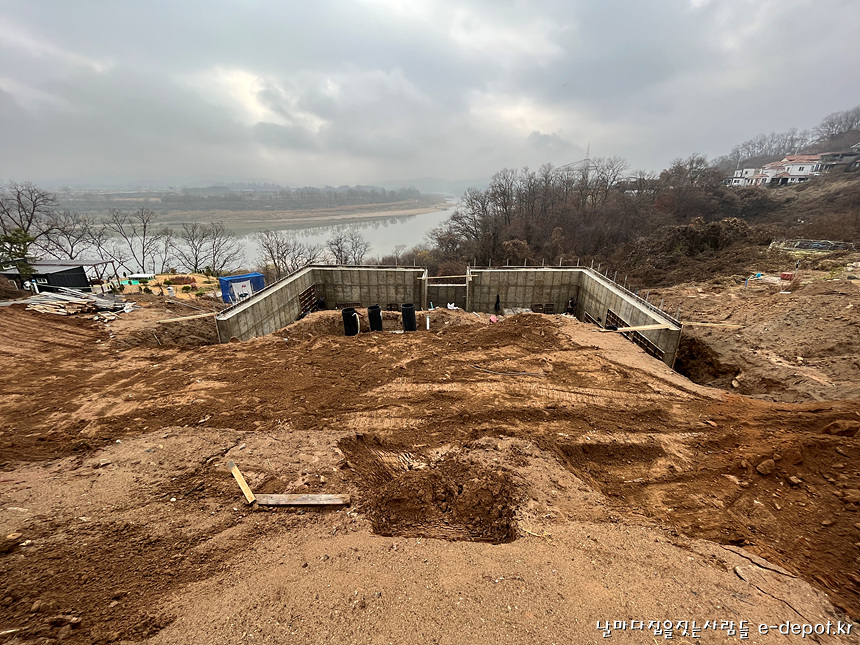

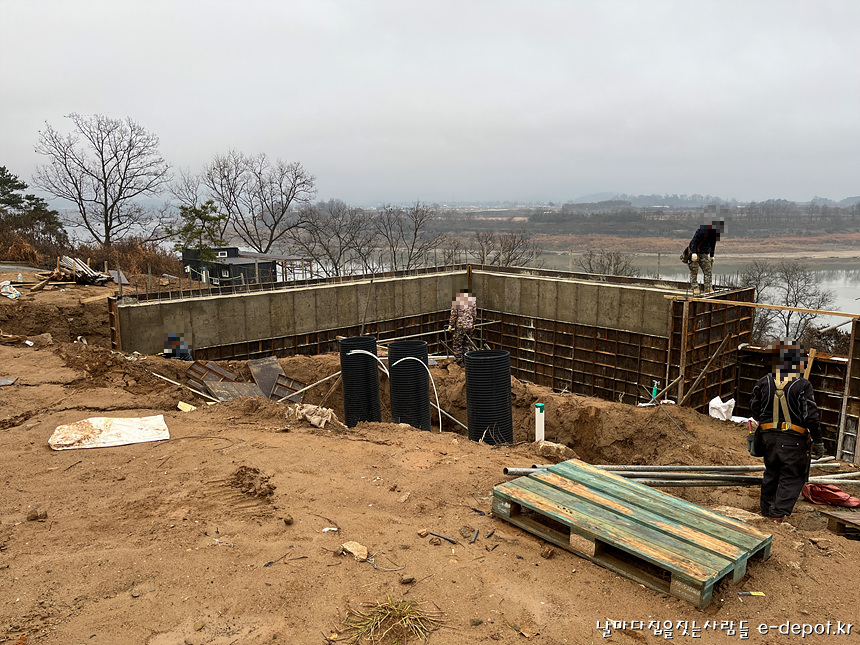

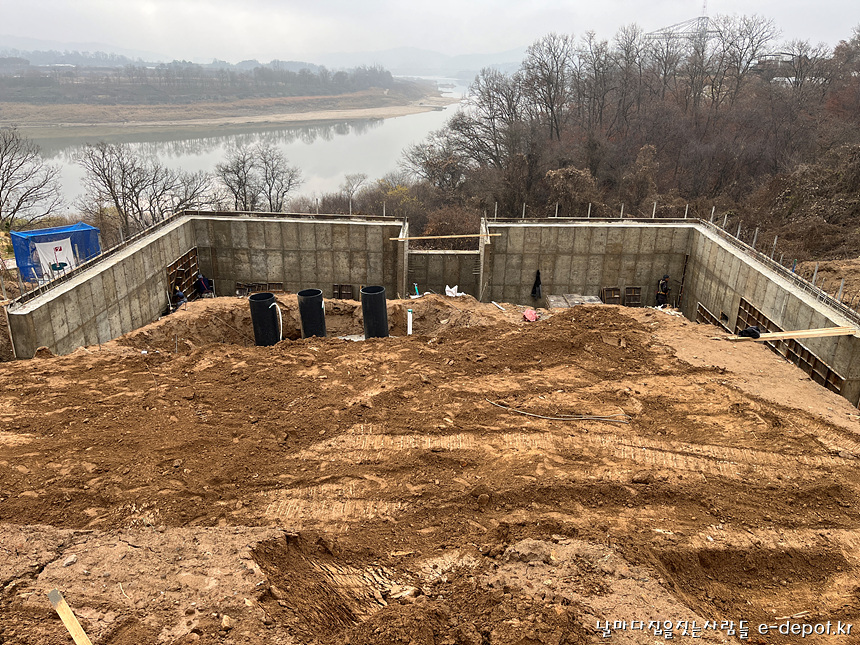

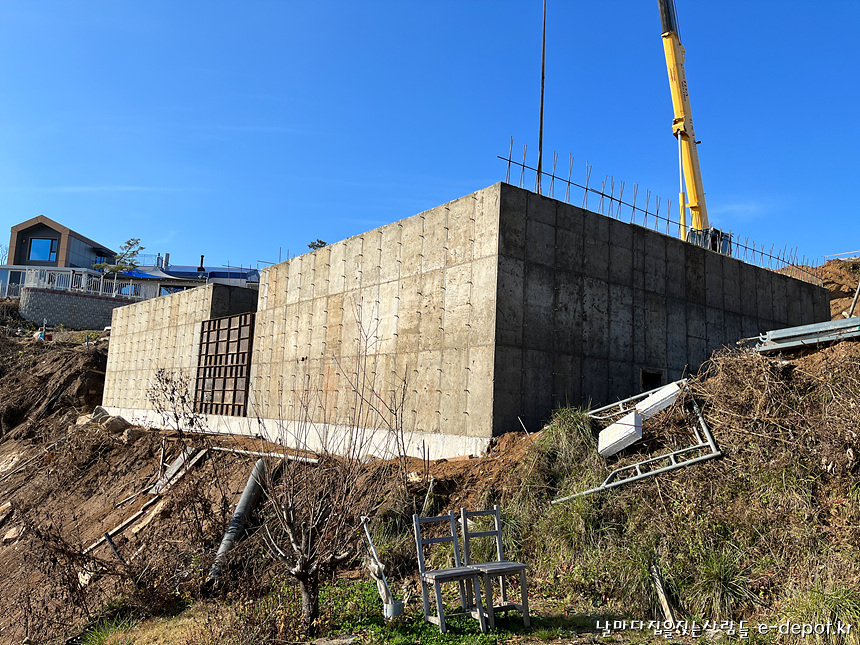

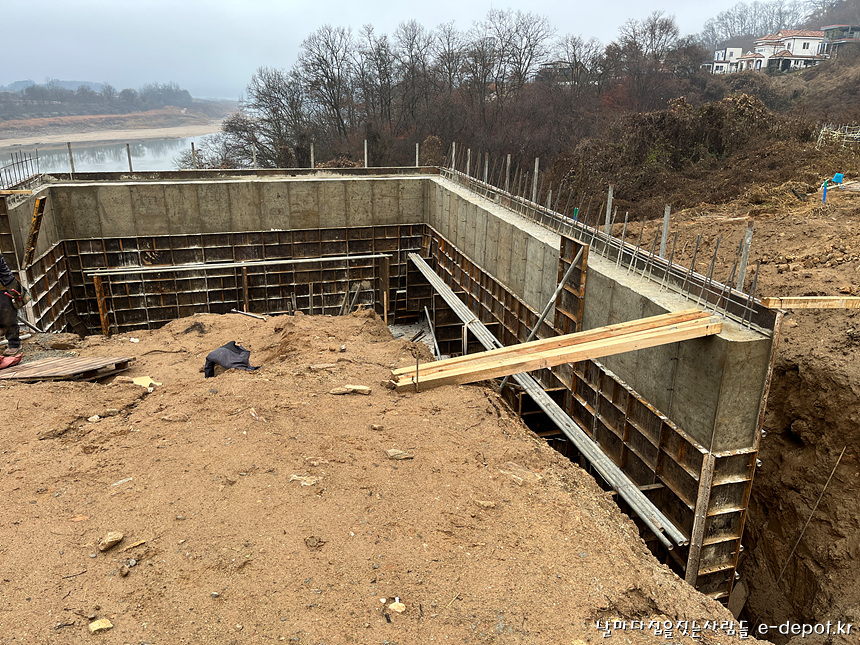

옹벽 외측 야기리 해체 후의 사진입니다.

중앙부분은 수작업으로 거푸집을 조립한 부위라 별도로 해체작업을 진행하면 되겠습니다.



날마다집을짓는사람들의 연천 풀빌라 펜션 신축사례 : 옹벽 야기리설치 및 콘크리트 타설 후 야기리 해체까지의 과정이었습니다.



경계까지의 부지를 확보하기 위한 옹벽 작업이 마무리 되었습니다.

이제 옹벽의 되메우기 작업과 본건물의 터파기를 시작으로 본격적인 공사를 진행할 전초 작업이 마무리 되었습니다.





https://youtu.be/o6HHMN687XI

옹벽시공 동영상보기
