이번 포스팅은 연천군 백학면에 위치한 전원주택 신축 공사 중 외부 오수관, 하수관, 우수관 배관공사 과정입니다.

공사 사진과 함께 배관공사 과정을 살펴보도록 하겠습니다.

전원주택을 신축할 때 기초공사와 골조공사, 지붕공사처럼 눈에 잘 보이는 공정에 관심이 집중되기 쉽습니다.

하지만 주택을 오랫동안 문제없이 사용하려면 땅속에 설치하는 배관공사도 꼼꼼하게 살펴봐야 합니다.

사람으로 치면 소화기관과 같은 기능으로 소화기관이 원활하지 않으면 문제가 되듯이 땅속에 매립된 배관이 막히거나 문제가 발생하면 내부에서 화장실이나 욕실, 주방 등 실생활을 하는데 큰 불편을 초래하게 되므로 주의를 기울여 시공을 해야겠죠^^

건물에서 발생하는 생활하수를 외부로 배출하는 오수관과 하수관, 지붕과 마당에 떨어지는 빗물을 처리하는 우수관은 각각 역할이 다릅니다.

이러한 배관은 대부분 땅속에 매설하기 때문에 시공이 끝나고 되메우기까지 완료하면 내부 상태를 확인하고 조치하기가 어렵습니다. 물론 Cctv를 이용하여 확인한다고해도 해결하기가 쉽지가 않죠. 그래서 처음 시공할 때 배관의 위치와 경사, 연결 상태를 제대로 확인해서 시공하는것이 중요한 이유입니다.

오늘은 전원주택 신축공사에서 진행하는 외부 오수관·하수관·우수관 배관공사의 순서와 주요 시공 사항을 살펴보겠습니다.

---

외부 배관공사란 무엇일까?

전원주택의 외부 배관공사는 건물 내부에서 사용한 물과 외부에 떨어지는 빗물을 각각 적절한 경로로 배출할 수 있도록 배관을 설치하는 작업입니다.

배관의 기능에 따라 크게 오수관, 하수관, 우수관으로 구분해 살펴볼 수 있습니다.

🔘 오수관

오수관은 변기에서 발생하는 분뇨를 배출하는 배관을 말합니다. 배관은 P.V.C 100mm 크기의 배관을 사용하였습니다.

🔘 하수관

하수관은 생활하수, 즉 변기에서 발생하는 분뇨 이외의 욕조, 세면대, 주방 등에서 발생하는 생활하수를 말합니다.

오수관과 하수관은 구분 되어 시공되어야 하며 하수관으로 사용하는 배관도 P.V.C 배관을 사용하며 75mm 크기를 사용하였습니다.

🔘 우수관

우수관은 비가 내릴 때 지붕과 마당 등에 모이는 빗물을 배출하기 위한 배관입니다. 이번 현장에서는 PE 200mm 이중관을 사용하였습니다.

우수관은 지붕에 설치된 홈통에서 내려오는 빗물이나 집수정에 모인 빗물을 외부 배수시설로 보내는 역할을 합니다.

우수관은 오수관과 목적이 다르므로 임의로 연결해서는 안 됩니다. 빗물의 배출 경로와 최종 방류 지점은 현장 여건과 관련 규정에 맞게 계획해야 합니다.

---

외부 배관공사 전 현장 확인

배관공사를 시작하기 전에는 먼저 건축도면과 설비도면을 확인합니다.

건물에서 나오는 오수 배출구의 위치, 우수 홈통의 위치, 배관이 지나갈 경로, 최종 연결 지점 등을 파악해야 합니다.

특히 전원주택은 대지의 높낮이와 주변 지형에 따라 배수 조건이 달라질 수 있습니다.

대지가 평탄하지 않거나 도로보다 낮은 곳에 건물이 위치하면 자연 유하 방식으로 배수가 가능한지 검토해야 합니다.

배수관의 높이가 충분하지 않다면 설계 단계에서 별도의 배수 대책을 마련해야 할 수도 있습니다.

이때 함께 확인해야 할 사항은 다음과 같습니다.

- 건물 외부 배수구의 위치와 높이
- 오수관과 하수관, 우수관의 배관 경로
- 배관의 관경과 계획 구배
- 공공 하수도 또는 개인 오수처리시설과의 연결 방식
- 우수의 최종 배출 위치
- 기존 지중 매설물과 다른 설비 배관의 간섭 여부
- 차량 통행 구간과 배관 매설 깊이

배관 경로가 확정되면 현장에 배관 위치를 표시하고 굴착 작업을 준비합니다.

---

굴착공사와 배관 기초 정리

외부 배관공사는 일반적으로 배관이 설치될 위치를 굴착하는 작업부터 시작합니다.

굴착 깊이는 배관의 관경과 계획 구배, 지반 상태, 기존 시설물, 지표면 높이 등을 고려해 결정합니다.

이때 단순히 배관이 들어갈 공간만 확보하는 것이 아니라 배관 하부를 안정적으로 지지할 수 있도록 바닥을 정리해야 합니다.

굴착한 바닥에 큰 돌이나 단단한 이물질이 남아 있으면 배관에 국부적인 하중이 발생할 수 있습니다. 따라서 바닥상태를 확인하고 필요한 경우 적합한 모래나 입도 조정 재료 등으로 기초층을 조성합니다.

배관이 지나가는 구간에 연약한 지반이나 물이 고이는 곳이 있다면 별도의 지반 정비가 필요할 수 있습니다.

굴착 작업 중에는 기존 전기·통신·급수관 등의 매설 여부도 확인해야 합니다.

굴착 깊이가 깊거나 토질이 불안정한 현장에서는 흙막이 등 적절한 안전조치를 마련하고 작업해야 합니다.

도로 굴착이 있을 경우는 굴착을 할 위치의 도로 포장면을 컷팅기로 먼저 컷팅을 한 후 굴착을 하도록 합니다.

---

외부 오수관 배관 시공

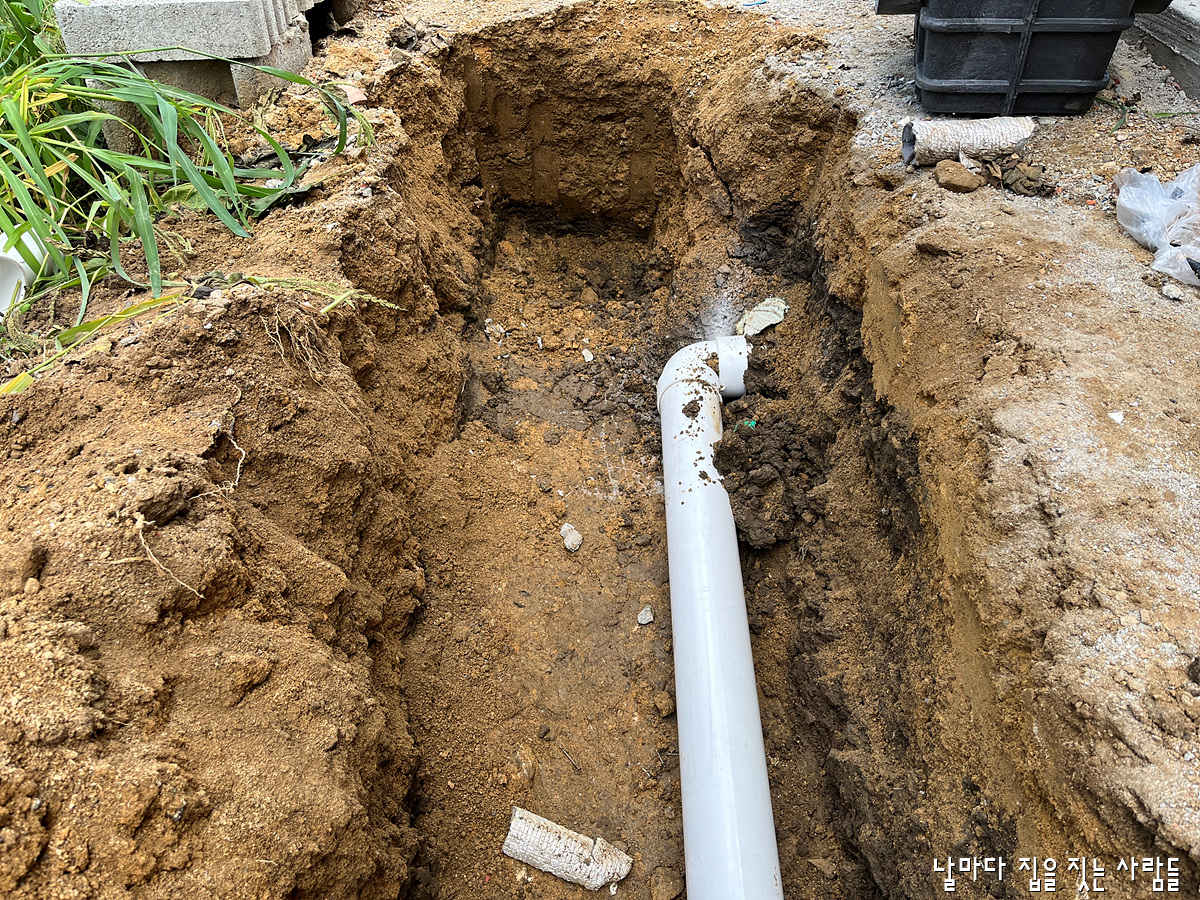

굴착을 완료한 후 오수관을 먼저 설치 하였습니다.

건물에서 나오는 배수관을 계획된 경사에 맞춰 배관을 이어 나갑니다.

이때 중요한 것은 배관의 흐름 방향과 구배를 정확하게 유지하는 것입니다.

절대 역구배지게 시공하면 안됩니다.

✔️ 배관 구배 확인

배수관은 일반적으로 중력에 의해 물이 흐르도록 일정한 경사를 두고 설치합니다.

구배가 지나치게 완만하면 배수가 원활하지 않거나 이물질이 쌓일 가능성이 있습니다.

모든 배관에 일률적인 구배를 적용하는 것이 아니라 관경과 배수 조건, 설계도면 및 적용 기준에 따라 적정 구배를 확인해야 합니다.

시공 중에는 일반 레벨기나 레이저 레벨기 등의 측량 장비를 활용해 배관의 높이를 확인할 수 있으며 수평자를 이용해도 무방합니다.

---

배관 연결부 시공

배관을 연결할 때는 관의 종류에 맞는 이음 부속과 접합 방법을 사용합니다.

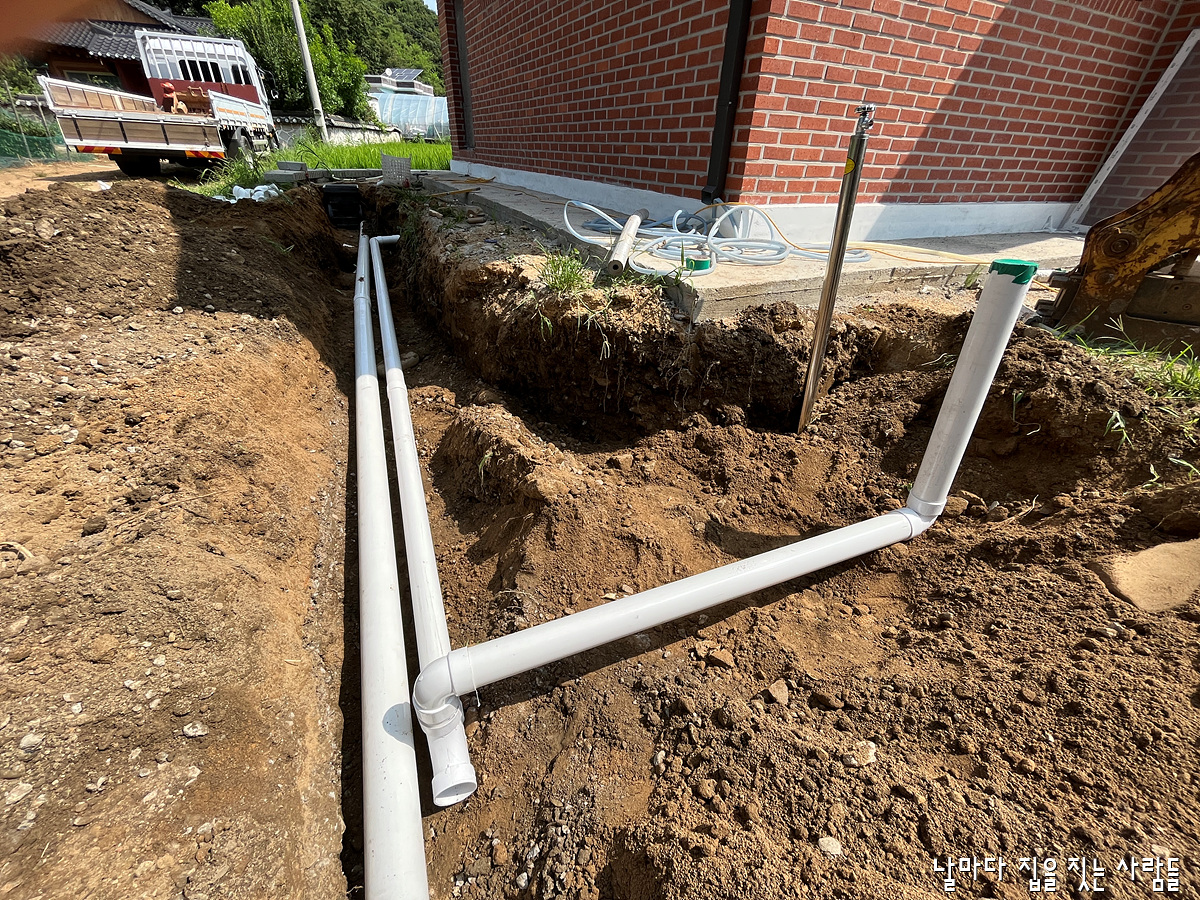

위 사진의 경우 외부 개수대를 만들기 위한 배관 연결 사진입니다. 오른쪽 개수대의 물 빠짐이 원활하도록 Y-T 부속을 사용하여 개수대 물이 기존 하수관의 상부에서 하부로 배출되도록 하였습니다.

소켓이나 고무링을 사용하는 방식(DRF)과 접착제를 사용하는 방식 등은 배관 재질과 제품의 접합 방식에 따라 달라집니다. 이번 현장은 접착제를 사용하는 방식으로 시공하였습니다.

접합 전에 관 내부의 흙과 이물질을 확인 제거하고, 연결부가 끝까지 정확하게 체결됐는지 확인해야 합니다.

배관이 연결된 상태에서 무리하게 힘을 가하면 연결부가 틀어지거나 손상될 수 있으므로 주의해야 합니다.

---

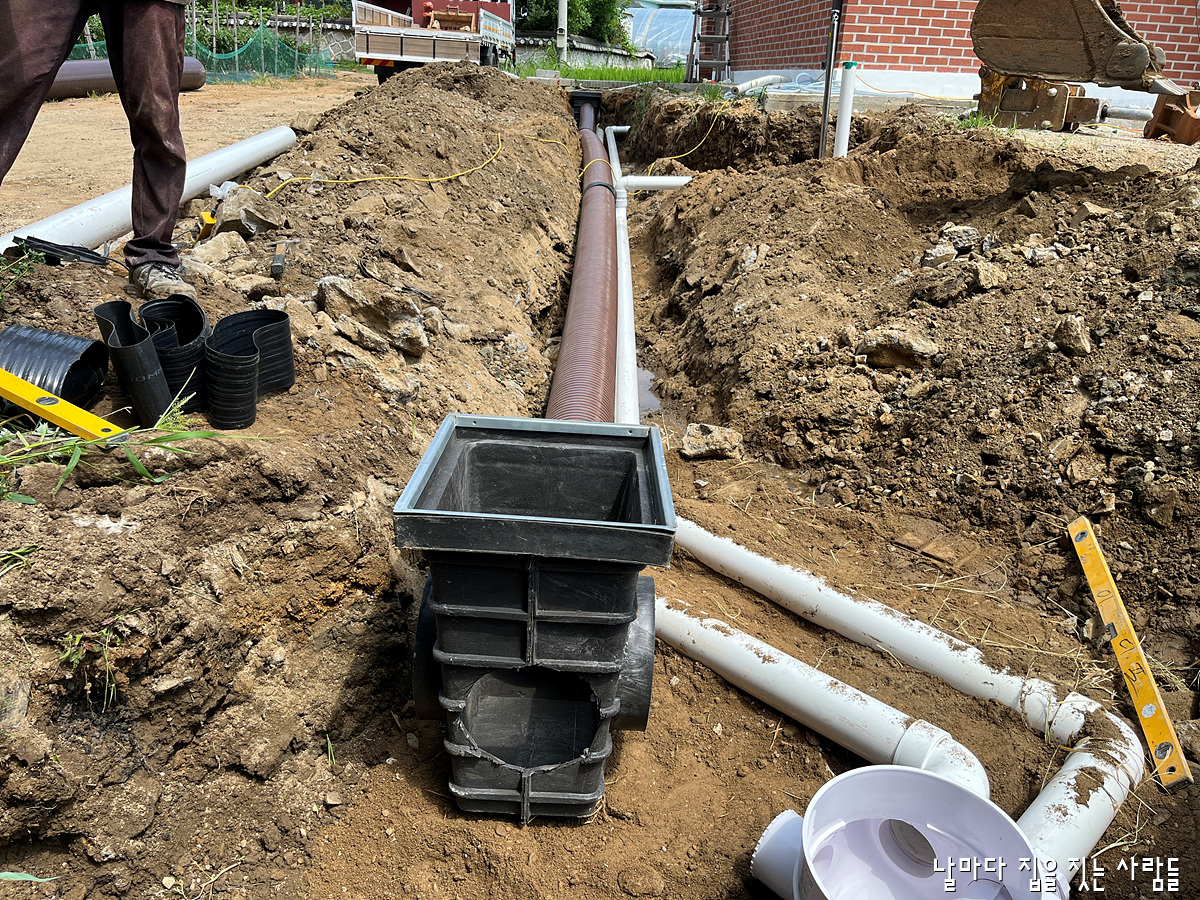

오수받이 시공

오수관과 하수관은 최종 시하수관이나 정화조에 연결하기 전 오수받이를 시공해야 합니다.

본 현장의 경우 시하수관이 조성된 곳이라 시하수관 연결 전에 오수받이를 설치하였습니다.

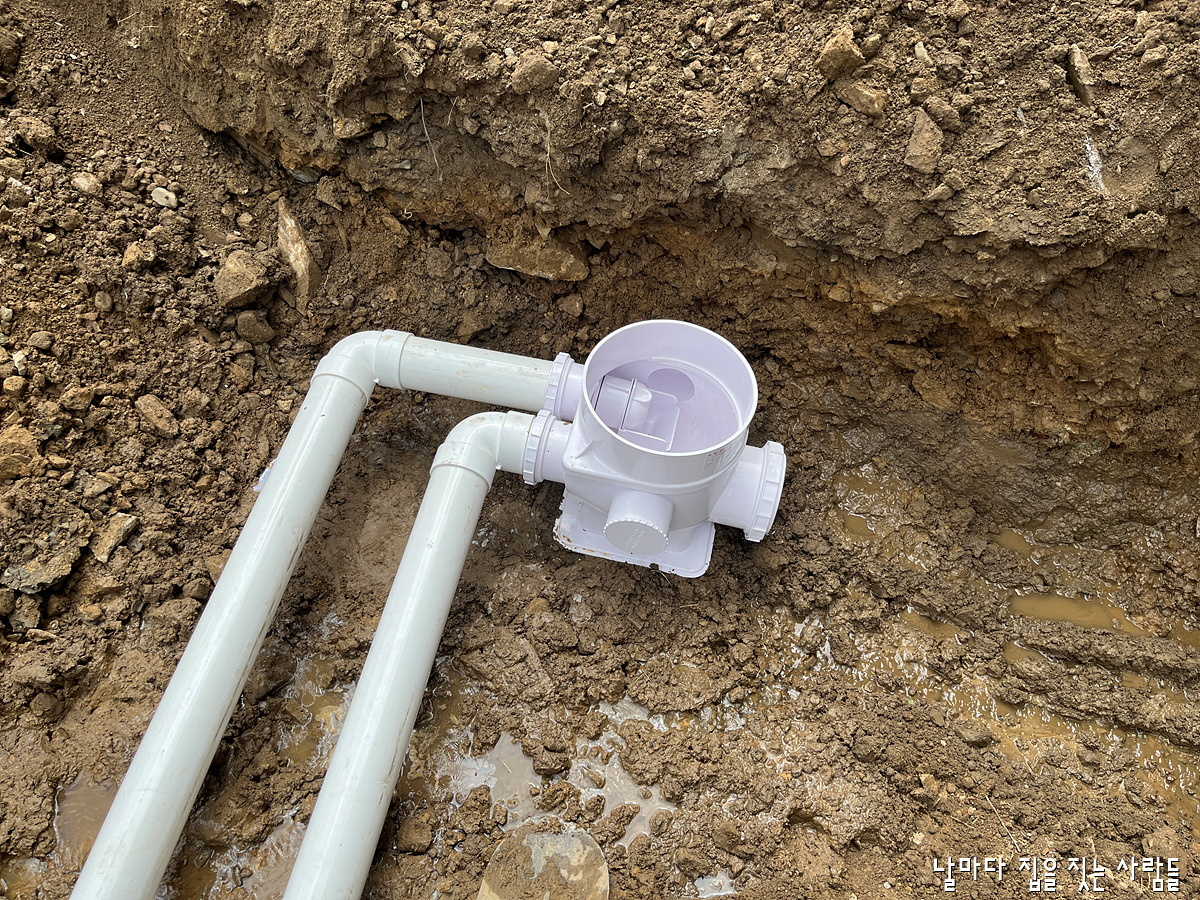

오수받이는 인버터형을 사용하였으며 오수받이 연결 시 하수관 연결부위에는 오수 즉, 분뇨 냄새가 유입되지 않도록 봉수장치를 설치합니다.

간혹 봉수장치를 오수관 연결부위에 설치하는 경우가 있는데 이때는 봉수장치를 빼서 하수관 연결 부위에 끼워주면 됩니다.

✔️ 주의!
오수받이 매립 시  대지면에서 깊게 설치되어 연장관을 쓸 경우 차후 봉수장치를 옮길 수 없는 상황이 발생할 수도 있으므로 매립 전 초기 조립 시 오수관과 하수관의 연결을 적정하게 하고 반드시 확인 작업을 하도록 합니다.

배관의 방향이 바뀌는 구간이나 유지관리가 필요한 지점에는 설계와 적용 기준에 따라 점검구 또는 청소구를 설치할것을 권장합니다.

이러한 시설은 배관이 막히거나 이상이 발생했을 때 원인을 확인하고 청소 작업을 진행하는 데 도움이 됩니다.

배관을 매설한 뒤에는 점검구의 위치를 찾기 어려울 수 있으므로 준공도면이나 현장 기록에 정확하게 표시하는 것이 좋습니다.

---

하수관 연결과 배출시설 확인

오수관을 설치한 다음에는 최종 배출 지점과의 연결 상태를 확인해야 합니다.

본 현장처럼 공공 하수도가 설치된 지역이라면 해당 시설과의 연결 가능 여부, 연결 위치, 필요한 신고나 협의 사항 등을 확인해야 합니다.

반면 공공 하수도 연결이 어려운 지역에서는 현장 조건과 법적 요건에 따라 개인하수처리시설(정화조)을 설치하여야 합니다.

이때 오수관이 개인하수처리시설로 연결되는지, 처리시설 이후의 방류 계통은 어떻게 구성되는지 등을 설계도면과 대조해 확인해야 합니다.

개인하수처리시설은 단순히 설치하는 것만으로 끝나는 것이 아닙니다. 시설의 용량과 설치 기준, 적법한 설치 절차, 유지관리 방법 등을 함께 검토해야 합니다.

특히 농촌이나 전원주택 단지에서는 주변에 배수로가 있다고 해서 오수를 임의로 흘려보내서는 안 됩니다.

오수의 처리 방식과 방류 가능 여부는 해당 지역의 하수도 여건과 관련 법령에 따라 확인해야 합니다.

---

외부 우수관 배관공사

오수관과 별도로 진행되는 중요한 작업이 우수관 배관공사입니다.

전원주택은 지붕 면적이 넓고 마당이나 진입로에 포장 구간이 있는 경우가 많아 빗물 배수계획이 중요합니다.

빗물이 적절하게 빠져나가지 못하면 마당에 물이 고이거나 건물 주변의 지반이 약해질 수 있습니다.

지형과 배수 조건에 따라서는 건물 주변이나 지하 공간에 물이 유입되는 문제로 이어질 수도 있습니다.

---

지붕 빗물 배수

 지붕에 내린 빗물은 지붕의 물매를 따라 처마 홈통으로 모이고, 수직 홈통을 통해 지면으로 내려옵니다.

내려온 빗물은 현장 배수계획에 따라 우수관이나 집수시설로 연결됩니다.

수직 홈통과 지중 우수관을 연결할 때는 연결부가 어긋나지 않도록 설치하고, 낙엽이나 이물질이 배관에 유입될 가능성도 고려해야 합니다.

홈통 주변과 집수구는 유지관리가 가능하도록 계획하는 것이 좋습니다.

---

마당과 진입로의 빗물 배수

마당과 차량 진입로는 표면에 빗물이 고이지 않도록 적절한 구배를 확보해야 합니다.

필요한 위치에는 트렌치 배수로, 선형 배수로 또는 집수정을 설치해 빗물을 모을 수 있습니다.

집수정은 주변 지표면보다 적절한 높이와 위치로 계획하고, 집수 된 물이 우수관으로 원활하게 이동하도록 연결합니다.

다만 배수로를 설치하는 것만으로 배수 문제가 해결되는 것은 아닙니다.

마당의 포장 높이와 건물 주변 지반의 높이, 배수관의 매설 높이, 최종 배출 지점까지 함께 검토해야 합니다.

---

우수관과 오수관, 하수관의 분리

우수관은 빗물을 배출하는 시설이고 오수관과 하수관은 생활오수를 처리시설이나 하수도 계통으로 보내는 시설입니다.

따라서 두 배관의 용도와 연결 지점을 명확하게 구분해야 합니다.

특히 우수관을 오수관에 임의로 연결하면 강우 시 하수도 계통에 불필요한 부담이 발생할 수 있습니다.

반대로 오수가 우수 배수로로 유출되면 환경오염 문제가 발생할 수 있습니다.

현장에서는 설계도면을 기준으로 배관의 시작점과 최종 연결 지점을 확인하고, 필요하다면 배관에 식별 표시를 해두는 것도 좋습니다.

---

배관 연결 후 시험과 점검

외부 배관공사는 배관을 연결하는 것으로 끝나지 않습니다.

되메우기를 진행하기 전에 배관의 구배와 접합 상태, 연결 위치 등을 확인해야 합니다.

필요한 경우 설계도서와 적용 기준에 따라 통수시험이나 누수시험 등 적절한 시험을 실시합니다.

---

주요 점검 사항

첫째, 배관 구배입니다.
배관의 중간 부분이 처지거나 계획과 다른 방향으로 설치되지 않았는지 확인합니다. 배관에 국부적인 역구배가 발생하면 물이 고이거나 배수가 원활하지 않을 수 있습니다.

둘째, 접합부 상태입니다.
소켓과 고무링, 접착부 등 연결 부분에 틈이 생기거나 이탈한 곳은 없는지 살펴봅니다.

셋째, 배수 흐름입니다.
시험 방법과 설계 조건에 맞춰 물이 원활하게 흐르는지 확인합니다. 필요한 경우 배관 내부에 이물질이 남아 있지 않은지도 점검합니다.

넷째, 배출 지점의 연결 상태입니다.
오수관은 계획된 하수도나 처리시설에, 우수관은 지정된 우수 배출시설에 정확하게 연결됐는지 확인합니다.

다섯째, 점검구와 집수정입니다.
뚜껑과 연결부가 적절하게 설치됐는지, 향후 청소와 점검이 가능한 구조인지 확인합니다.

배관의 시험 방법과 합격 기준은 배관 종류와 설계 조건, 적용되는 기준에 따라 달라질 수 있으므로 현장에 맞는 기준을 적용해야 합니다.

---

배관 보호와 되메우기

배관 설치와 점검이 끝나면 배관 주변을 정리하고 되메우기를 진행합니다.

이때 배관 주변에 큰 돌이나 단단한 이물질이 직접 닿지 않도록 주의해야 합니다.

배관 하부와 측면은 빈 공간이 생기지 않도록 적절하게 채워야 하며, 배관이 움직이거나 변형되지 않도록 주의하면서 되메우기를 진행합니다.

다짐 작업도 중요합니다.

다만 배관 바로 위에서 무리한 다짐을 실시하면 배관이 손상되거나 변형될 수 있으므로 배관의 재질과 매설 조건에 적합한 방법을 적용해야 합니다.

차량이 통행하는 진입로 아래에 배관이 설치되는 경우에는 차량 하중과 매설 깊이, 관의 강도 등을 고려해야 합니다.

배관을 모두 매설한 후에는 외부 지표면의 높이와 배수 방향을 다시 확인합니다.

특히 건물 주변의 지반이 건물 쪽으로 기울어 있으면 빗물이 건물 가까이 모일 수 있으므로 주변 지형과 표면 배수 상태를 함께 점검하는 것이 좋습니다.

---

외부 배관공사에서 놓치기 쉬운 부분

외부 배관공사는 완성된 건물에서는 보이지 않지만 주택의 유지관리와 밀접하게 관련된 공정입니다.

현장에서 특히 주의해야 할 사항을 정리하면 다음과 같습니다.

1. 배관 높이를 임의로 변경하지 않기
현장 상황 때문에 배관 높이를 바꿔야 한다면 최종 배출 지점까지 연결이 가능한지 먼저 검토해야 합니다. 일부 구간만 높이를 조정하면 전체 배수 흐름에 문제가 생길 수 있습니다.

2. 배관 연결부를 확인한 뒤 매설하기
되메우기를 완료하면 연결 상태를 직접 확인하기 어려워집니다. 배관을 매설하기 전에 주요 접합부와 연결 지점을 확인하고 사진으로 기록해 두면 추후 보수에 도움이 됩니다.

3. 오수관과 우수관의 경로를 명확하게 구분하기
두 배관의 기능이 다르므로 설계도면에 표시된 계통을 확인하고 최종 연결 지점까지 점검해야 합니다.

4. 점검구 위치를 기록하기
점검구와 청소구, 집수정은 유지관리에 필요한 시설입니다. 매설 후 위치를 찾기 쉽도록 사진과 도면에 기록해 두는 것이 좋습니다.

5. 배관 주변 지반과 표면 배수 확인하기
배관공사만 제대로 했다고 해서 빗물 문제가 모두 해결되는 것은 아닙니다. 마당의 구배와 건물 주변 지반, 배수로와 최종 방류 지점까지 함께 살펴봐야 합니다.

---

관련 법규와 시공 기준은 무엇을 확인해야 할까?

 전원주택의 외부 오수관과 우수관 공사는 건물의 규모와 위치, 공공 하수도 연결 여부, 개인하수처리시설 설치 여부 등에 따라 적용되는 기준이 달라질 수 있습니다.

따라서 공사를 시작하기 전에 다음과 같은 법령과 설계 기준을 확인하는 것이 좋습니다.

- 하수도법 및 관련 하위 법령: 공공 하수도 연결과 개인하수처리시설 설치·관리 등에 관한 사항

- 건축법 및 관련 기준: 건축물의 배수계획과 관련된 설계·시공 사항

- 해당 지역의 하수도 관련 조례와 시설 기준: 지역별 하수도 시설 및 연결 조건

- 설계도서와 배관 제조사의 시공 기준: 관경, 접합 방식, 매설 조건 및 시험 방법

관련 법령은 개정될 수 있고, 지역별 시설 여건에 따라서도 필요한 절차가 달라질 수 있습니다.

따라서 실제 공사에서는 최신 법령과 관할 지방자치단체의 안내, 승인된 설계도서 및 해당 제품의 시공 기준을 함께 확인해야 합니다.

일반적으로, 건축 신고나 허가 시 제공되는 허가조건을 참고하면 되겠습니다.

---

마무리｜땅속에 묻히는 배관일수록 처음 시공이 중요하다

전원주택 신축공사에서 외부 오수관·하수관·우수관 배관공사는 건물 완성 후에는 쉽게 확인할 수 없는 공정입니다.

하지만 배관의 구배가 적절하지 않거나 연결부에 문제가 생기면 배수 불량과 악취, 누수, 빗물 고임 등 여러 문제가 발생할 수 있습니다.

따라서 공사 전에는 배관 경로와 높이를 충분히 검토하고, 시공 중에는 배관의 구배와 접합 상태를 확인해야 합니다.

되메우기 전에는 필요한 시험과 점검을 진행하고, 주요 배관의 위치를 사진과 도면으로 기록해 두는 것이 좋습니다.

전원주택은 주변 지형과 대지의 높낮이에 따라 배수 조건이 달라질 수 있습니다.

눈에 보이는 마감공사뿐 아니라 땅속에 설치되는 배관까지 꼼꼼하게 시공해야 오랫동안 편안하게 생활할 수 있는 집을 완성할 수 있습니다.

전원주택을 신축할 계획이라면 외부 배관공사도 단순한 부대공사가 아니라 주택의 기능과 유지관리를 좌우하는 중요한 공정이라는 점을 기억해 두시기 바랍니다.


본 현장의 외부 배관 공사 사진을 참고로 업로드합니다.

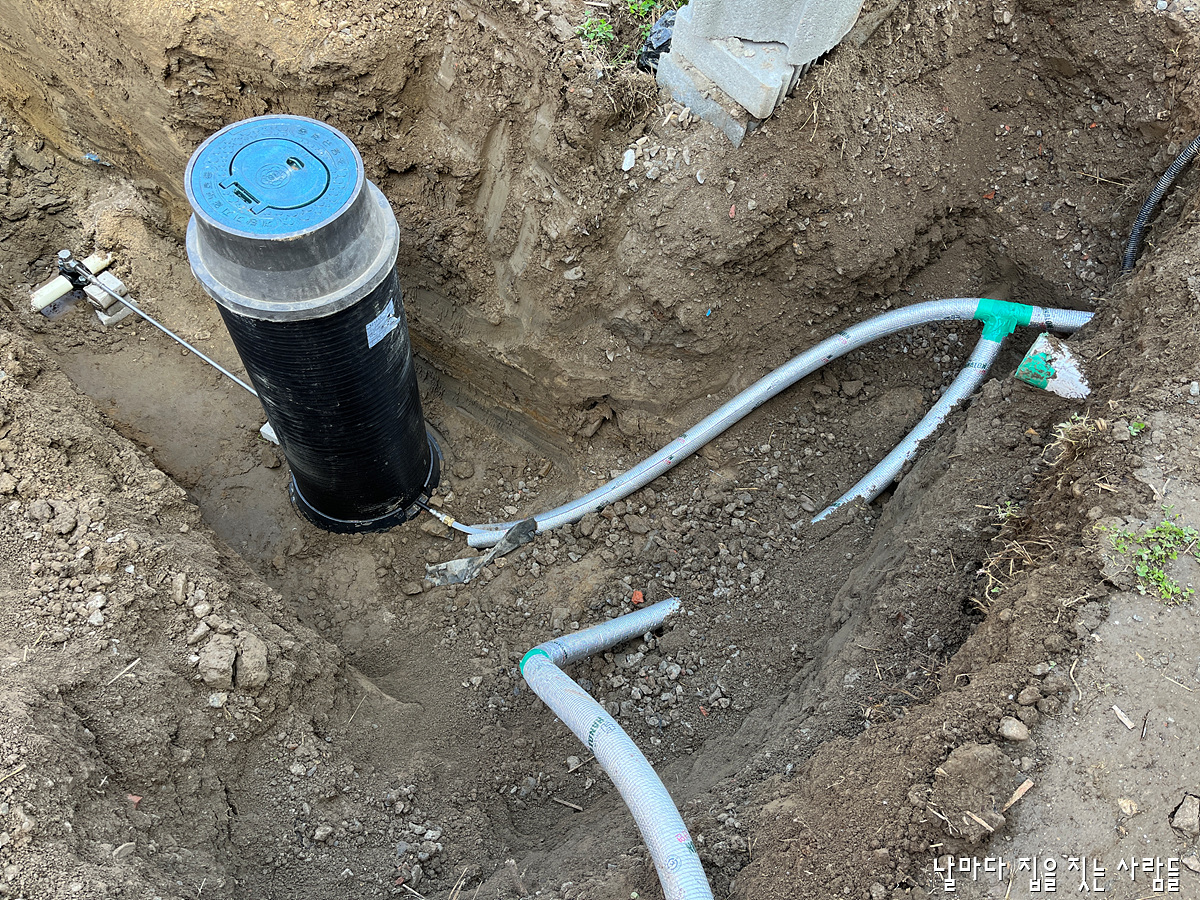

 상수도 인입 공사 : 계량기 설치 및 인입 배관 연결


 도로 굴착 전 도로 컷팅

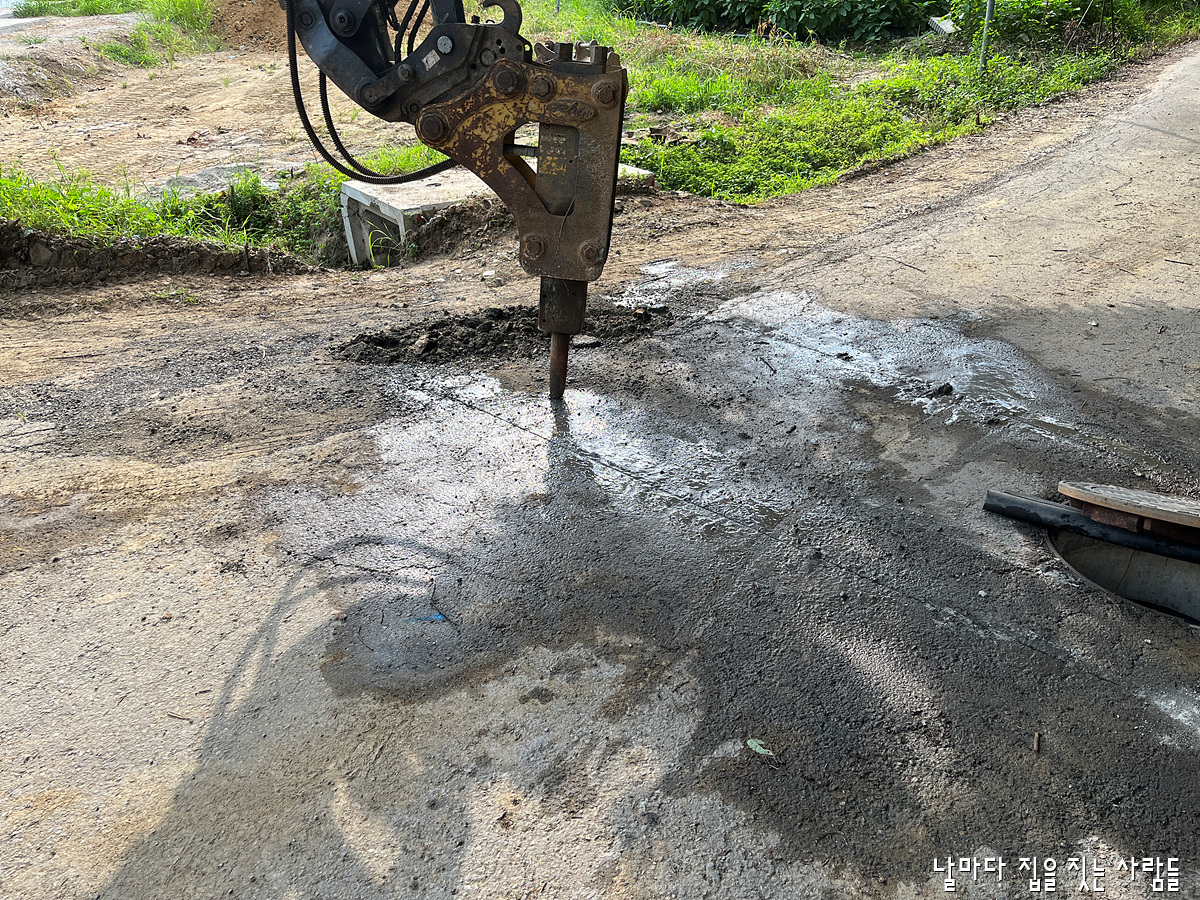

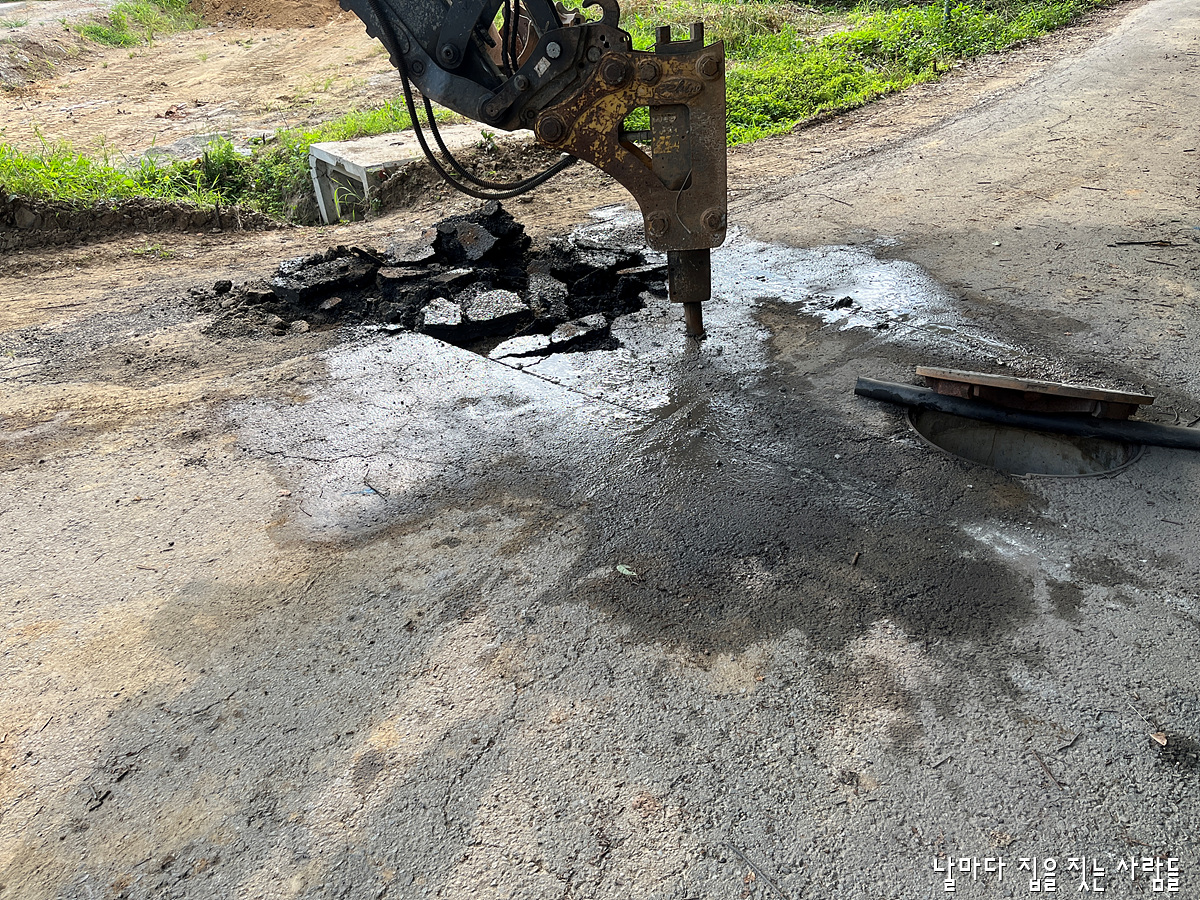

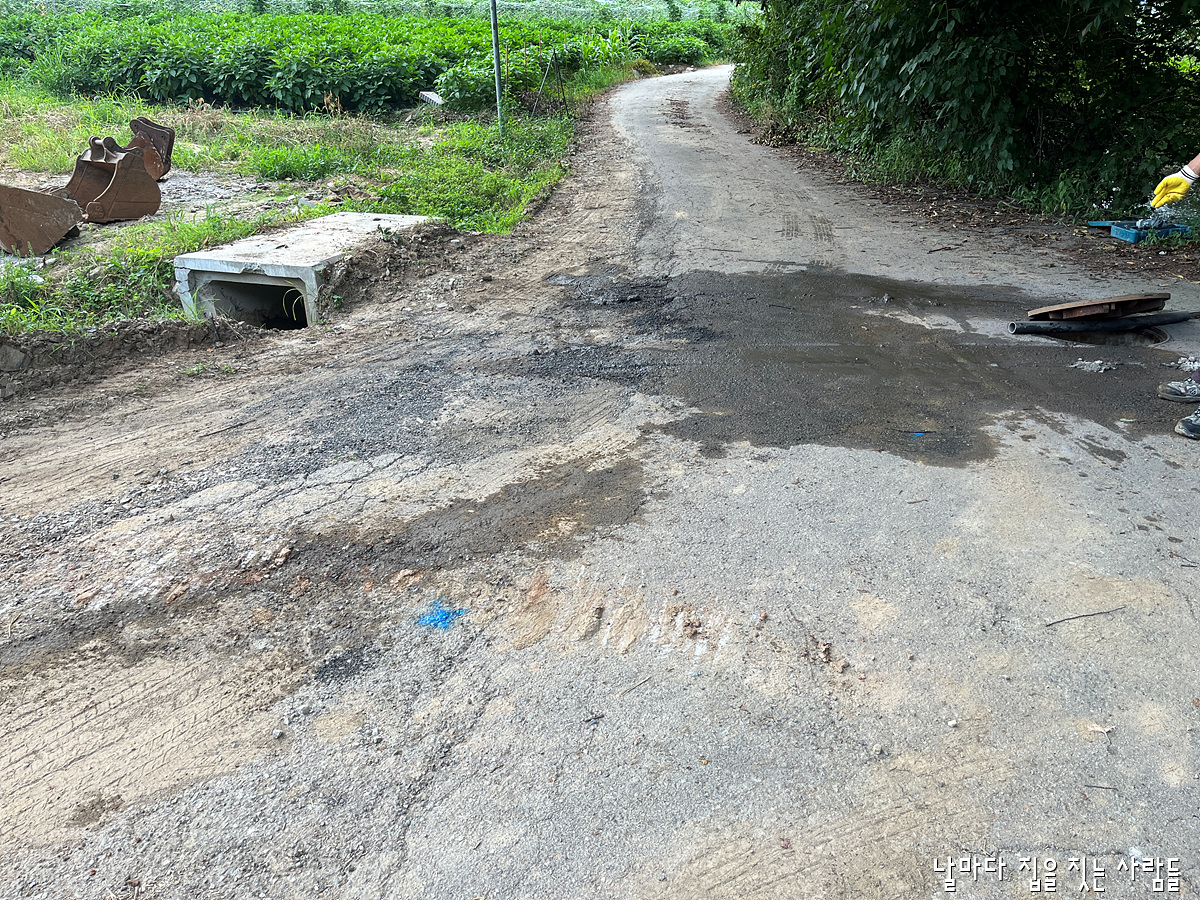

 도로 굴착 시작

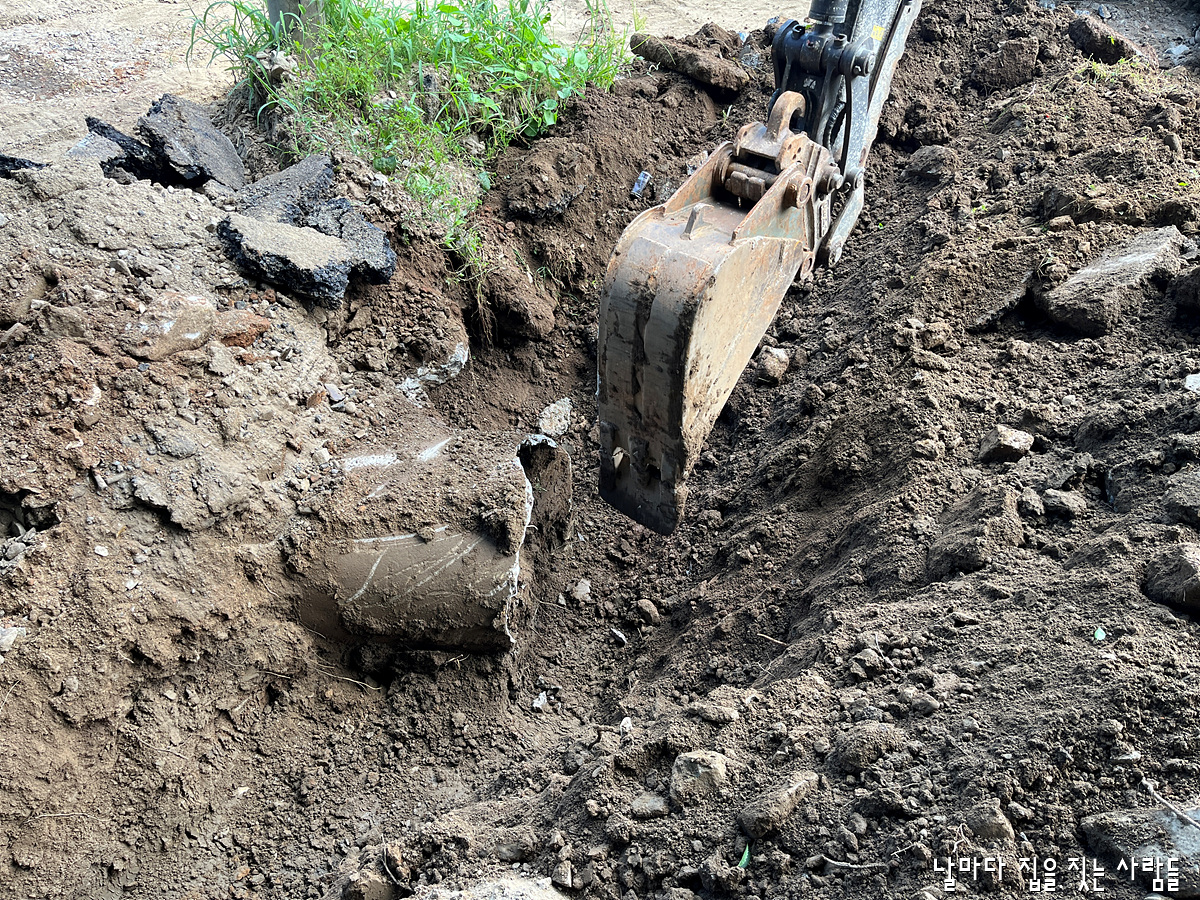

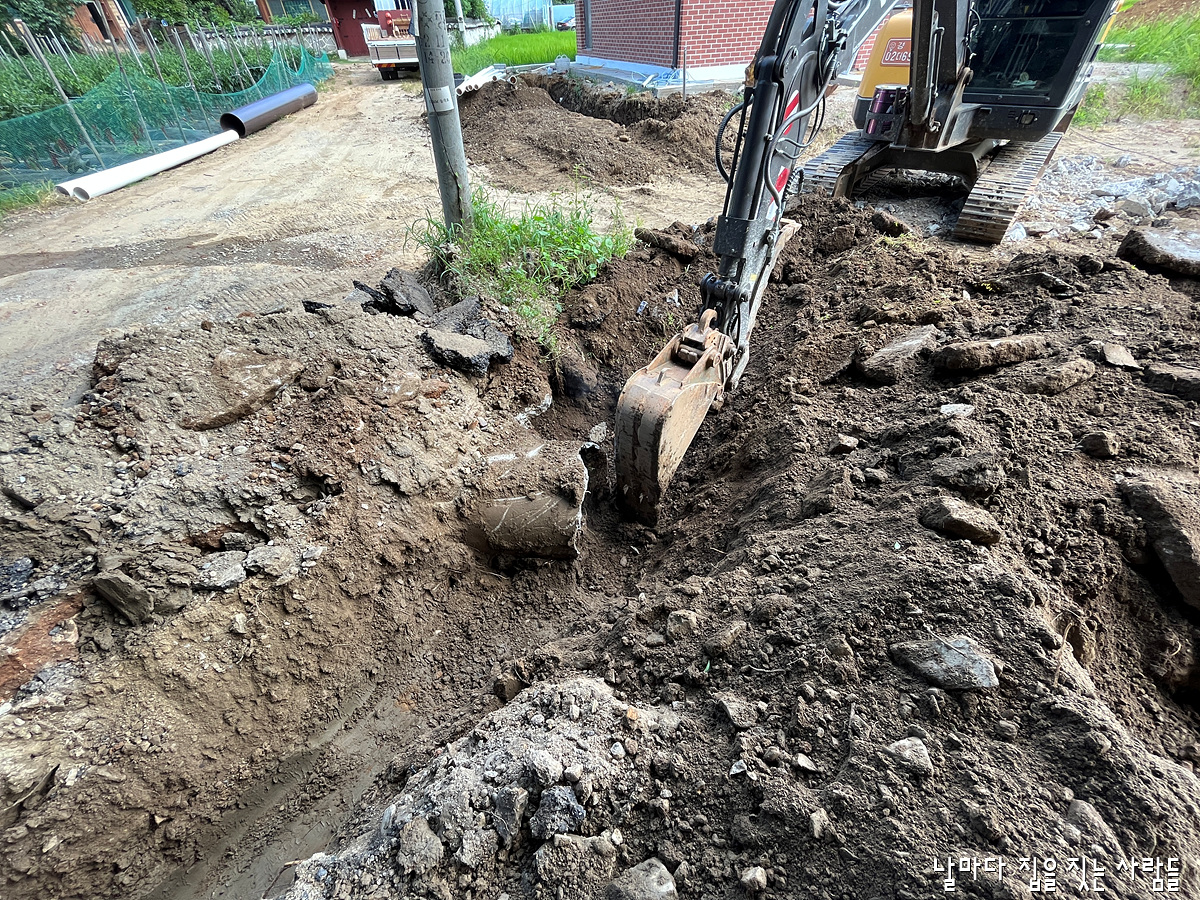

 본 대지를 관통하는 우수관 재 시공을 위한 굴착

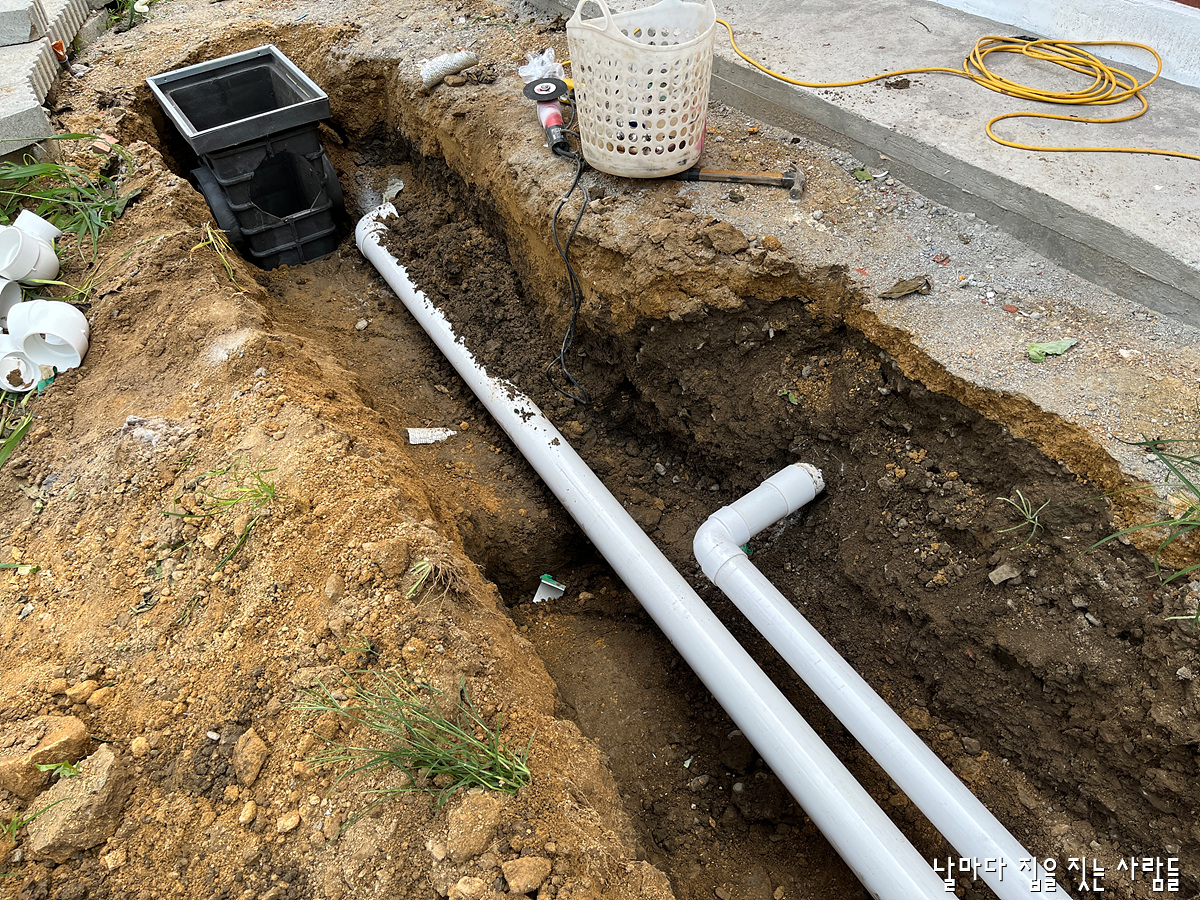

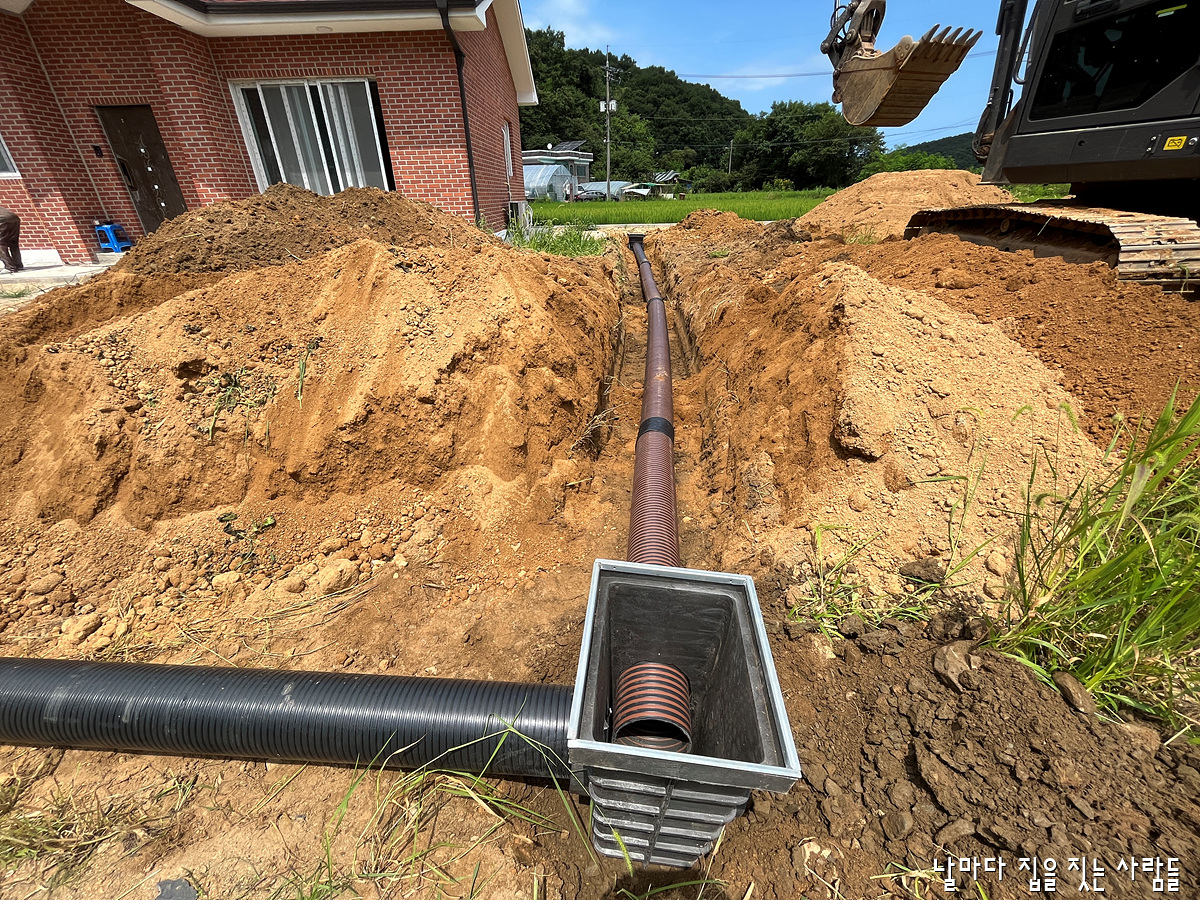

 오수관과 하수관 배출 부위 연결, 우수맨홀 시작점 매립

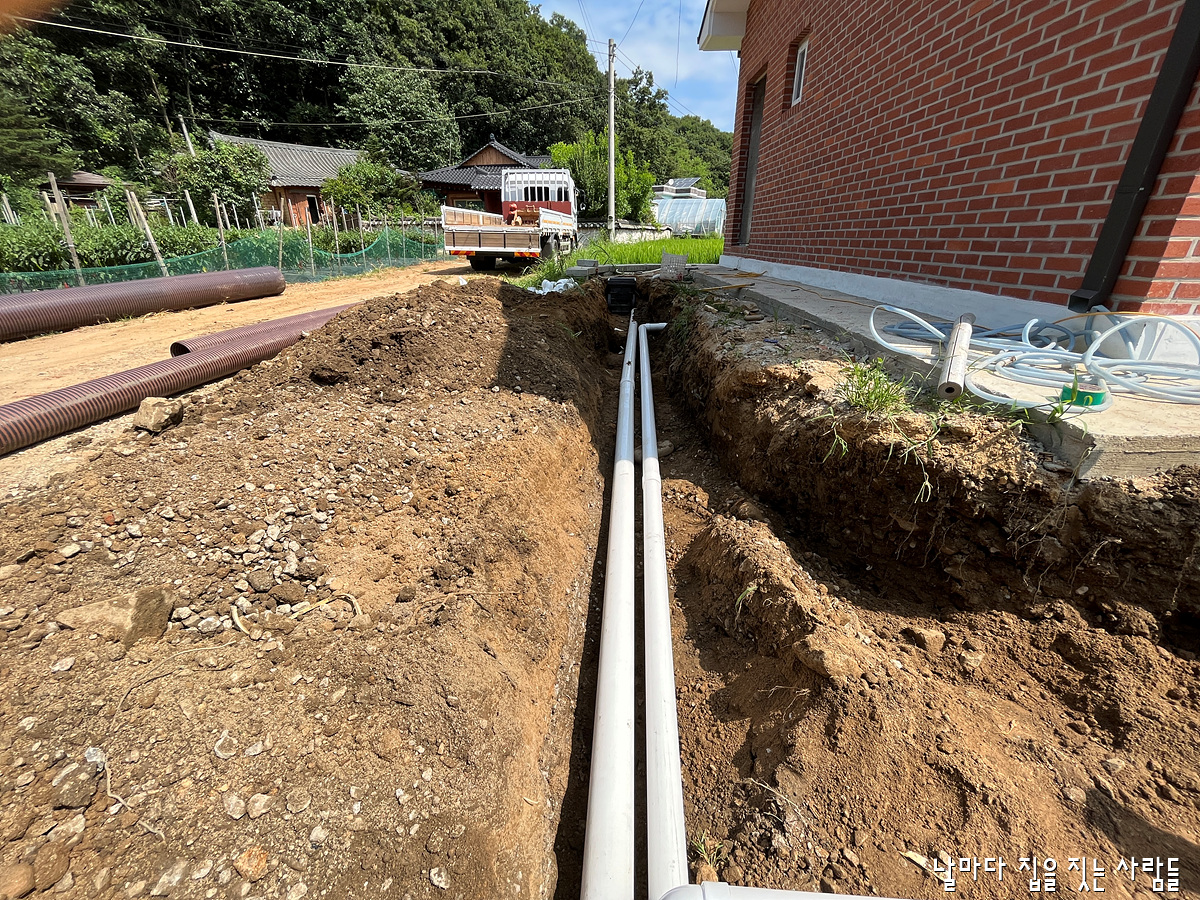

 오수관, 하수관, 우수관의 별도 연결 사진.

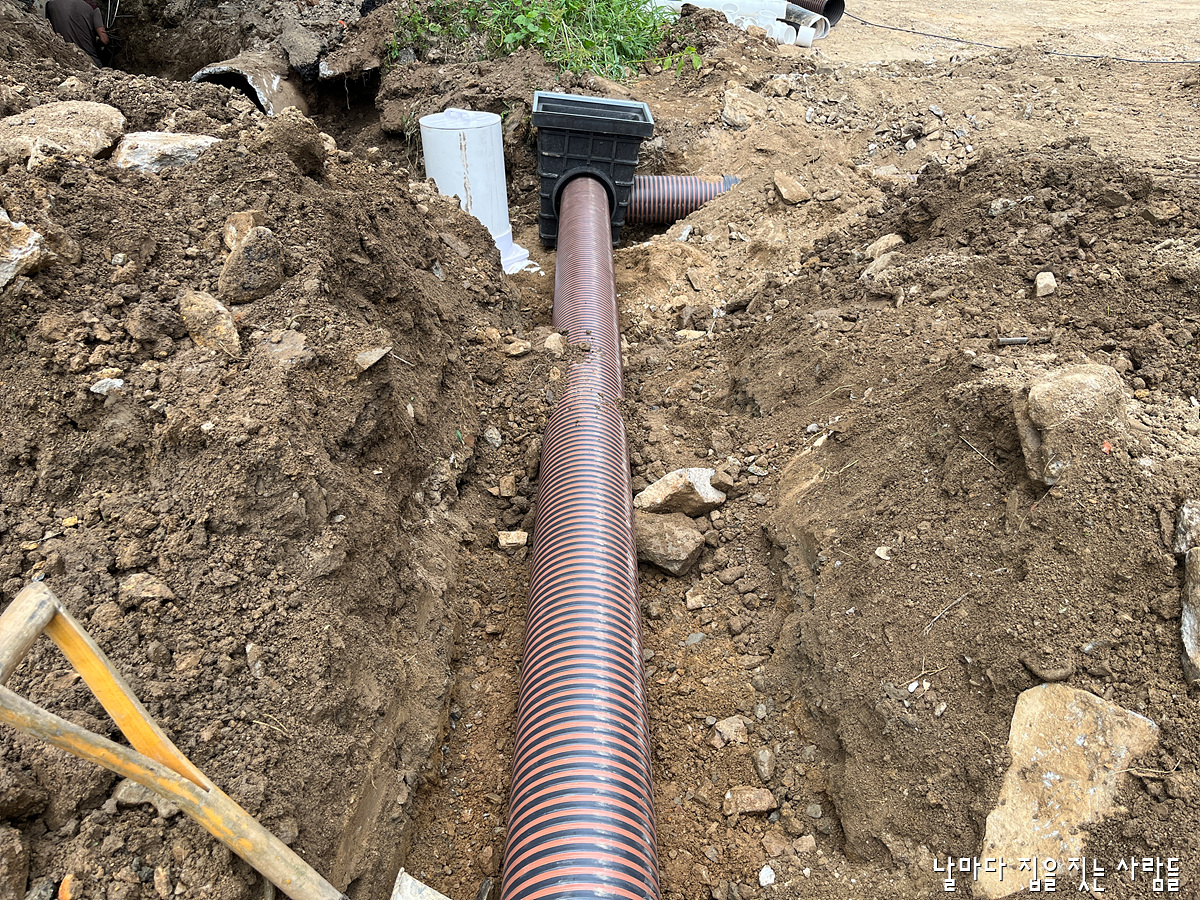

 우수관과 우수맨홀 연결 사진

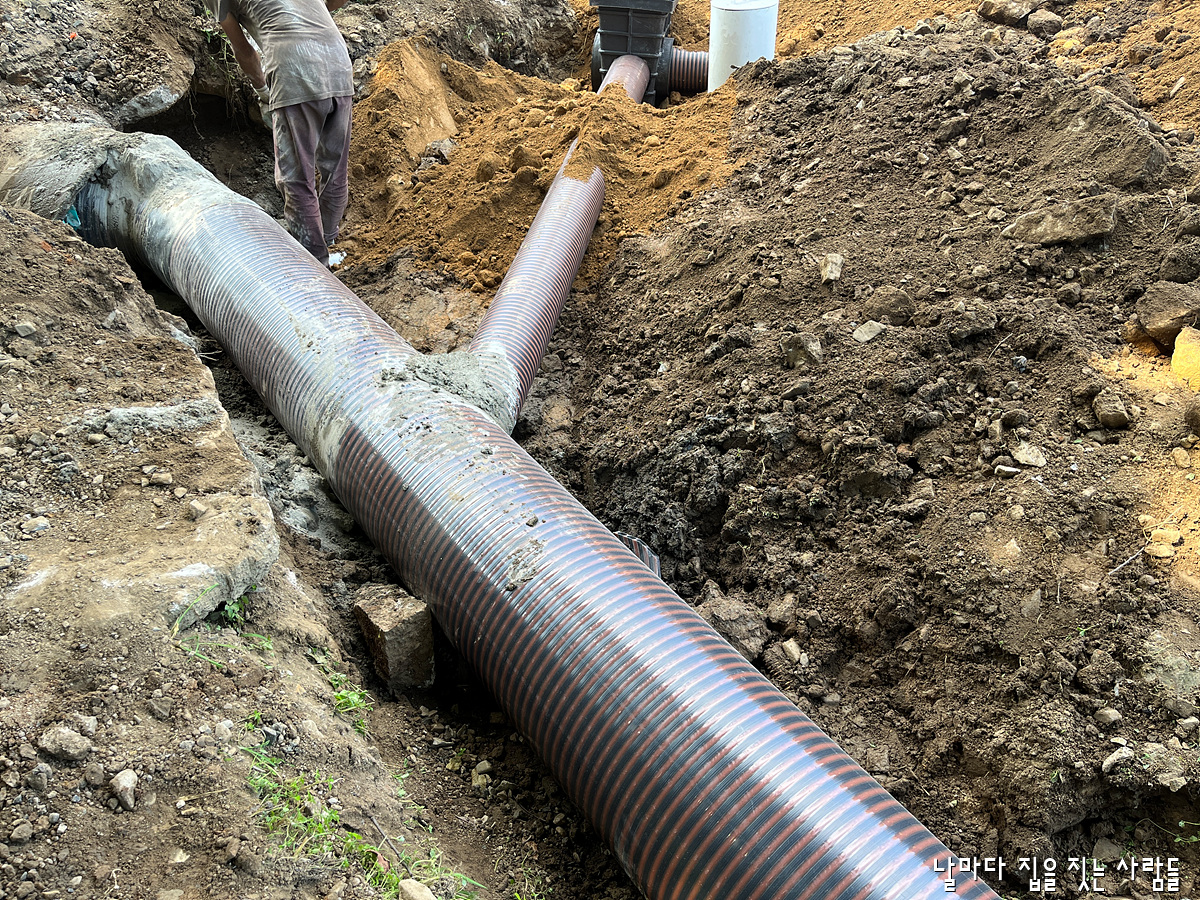

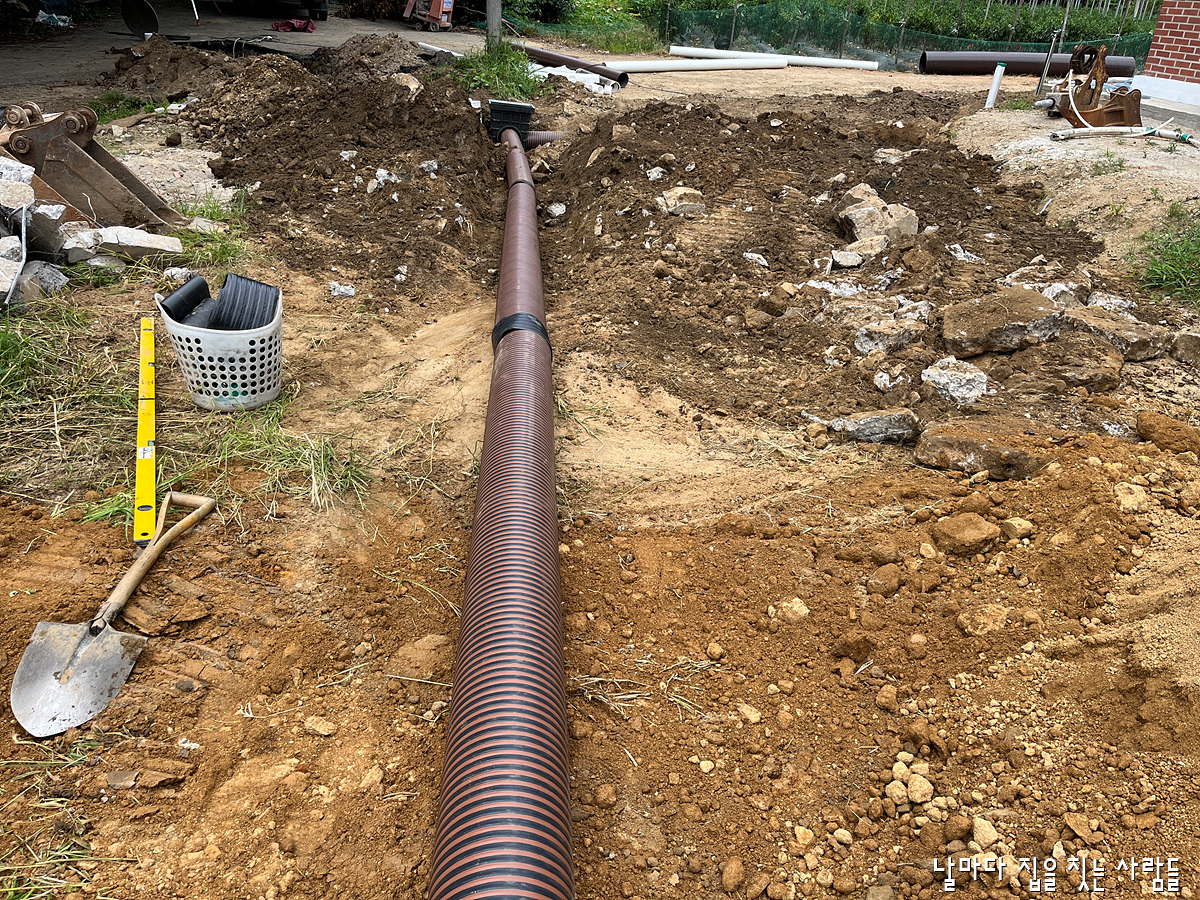

 단지 내 우수관로 조성 사진

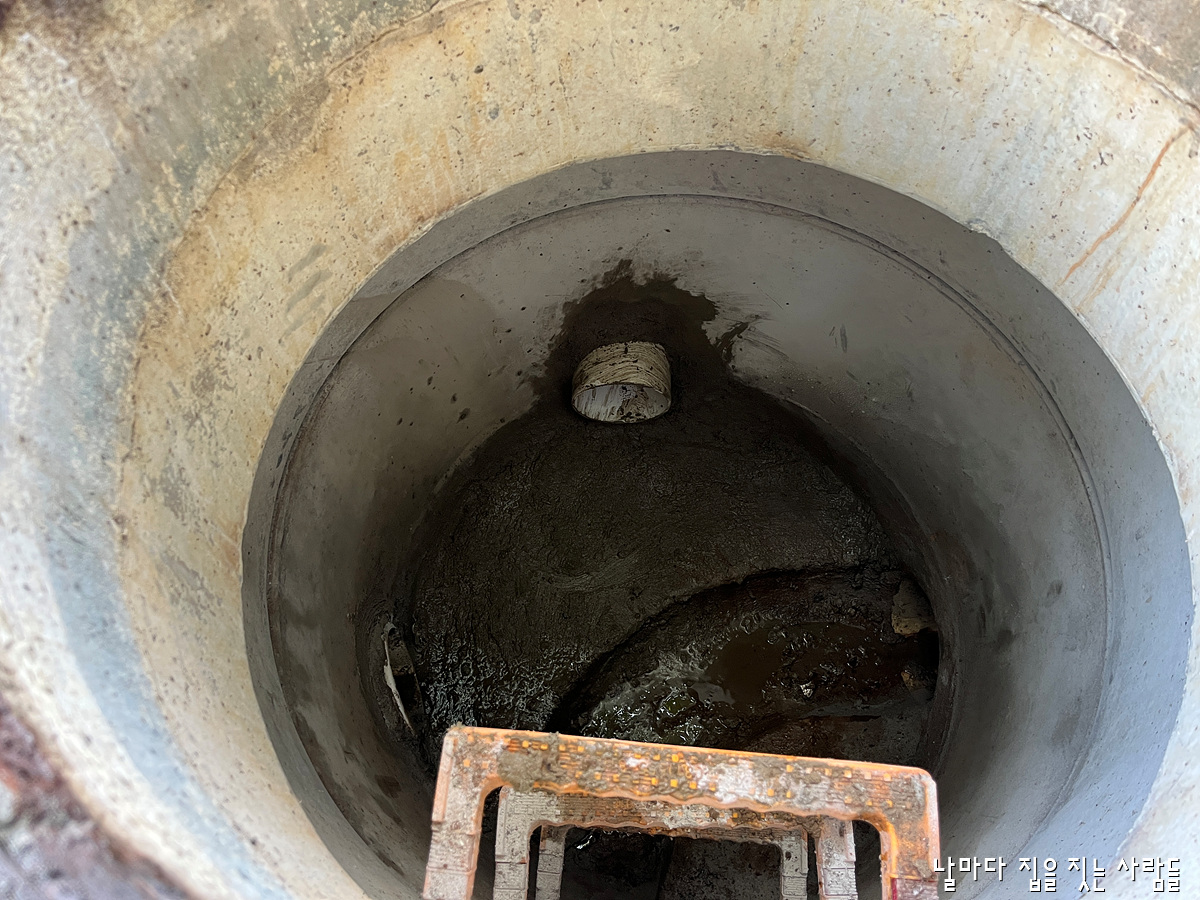

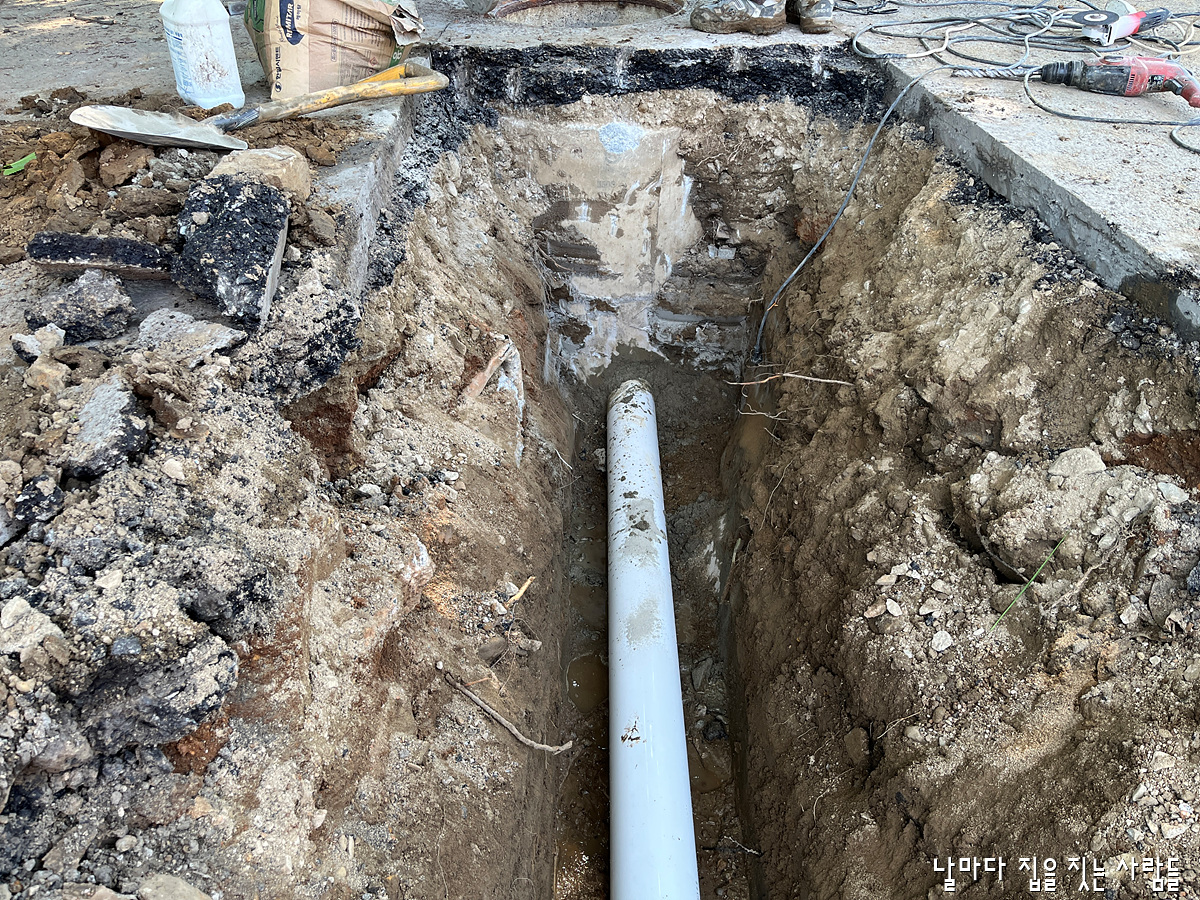

 시 하수 맨홀 오수, 하수관 연결 부위 천공

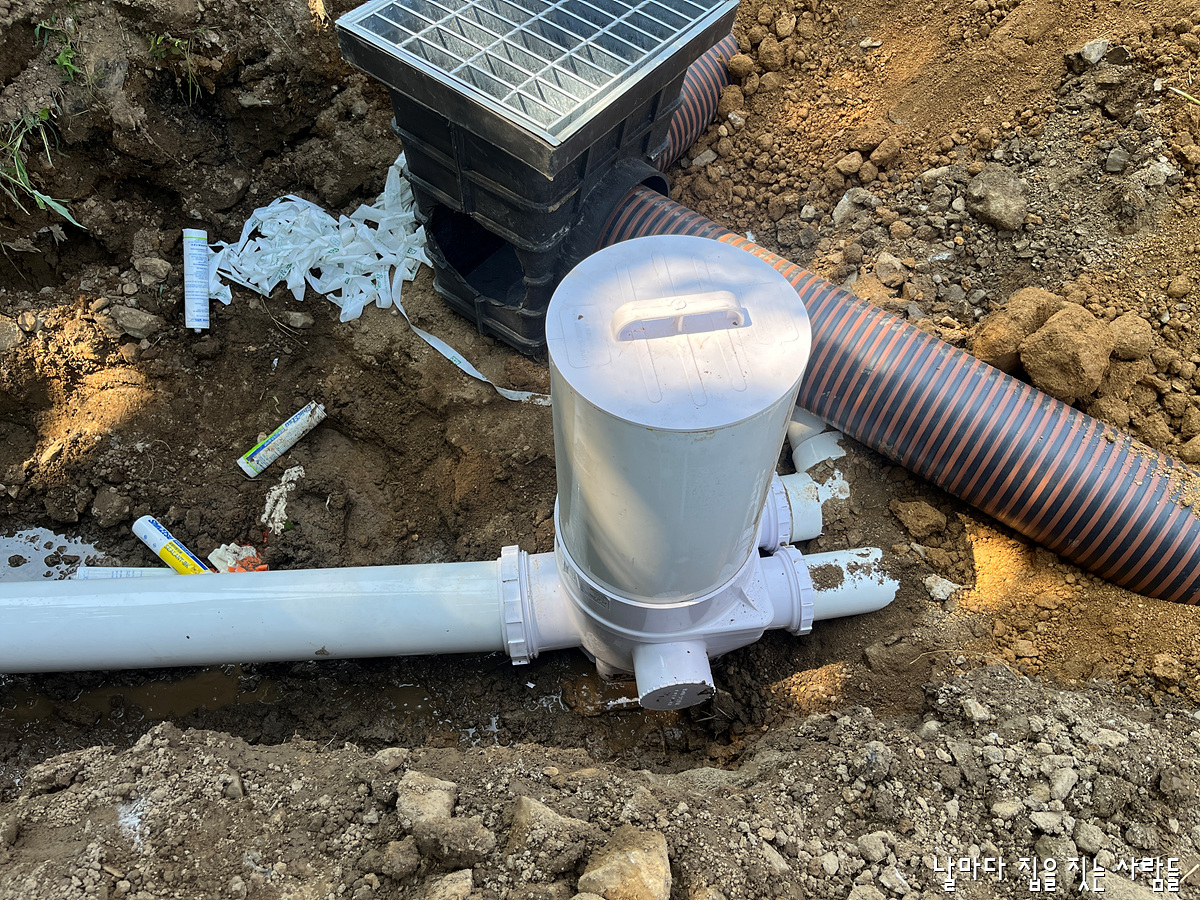

 최종 오수받이 설치 및 우수맨홀 설치


 시 하수 맨홀에 오수관 연결


 시 하수 맨홀 내부 오수관 연결 마무리 사진


 우수관 최종 연결 사진

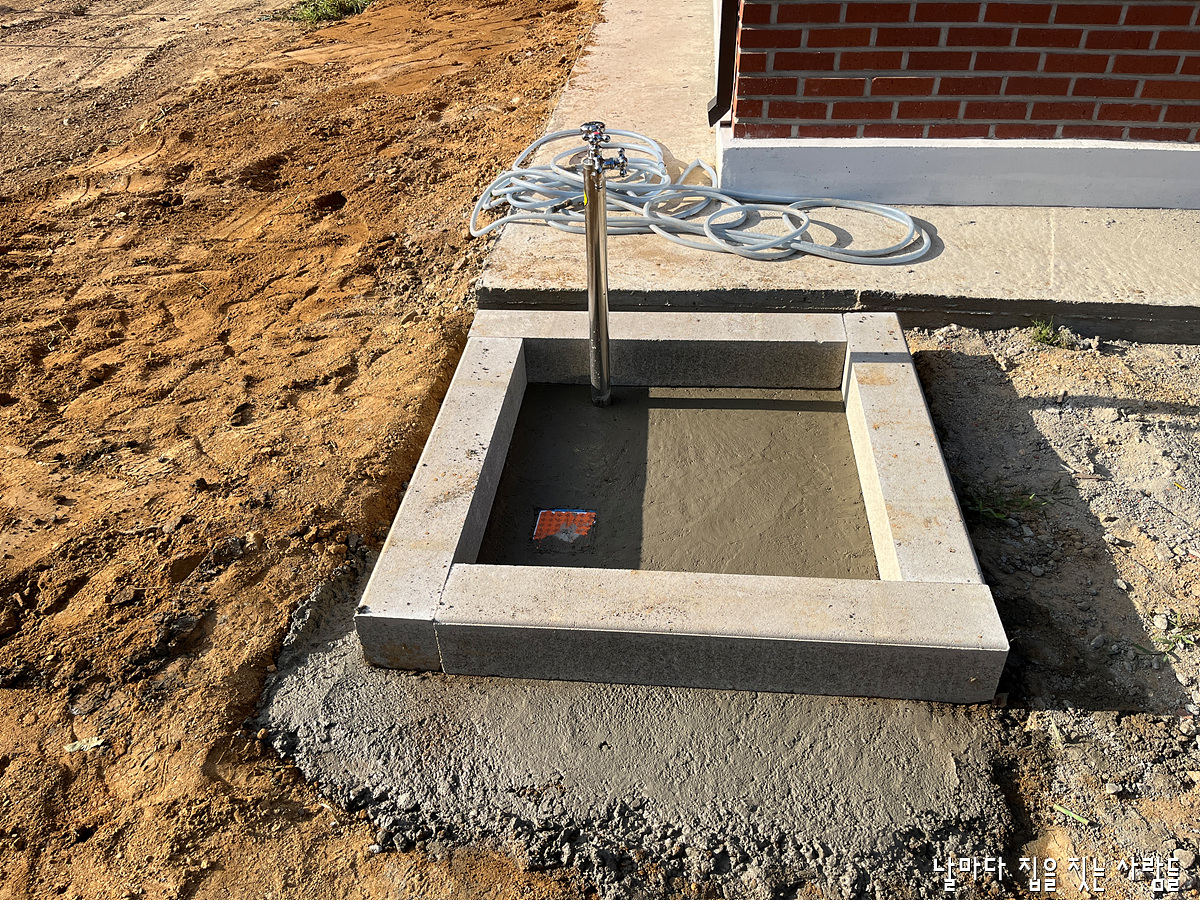

 외부 개수대 설치 사진


 오수받이 통수 시험 사진.

건물 내부에서 방류하는 오수와 하수가 적정하게 배출되는지 반드시 테스트하도록 합니다.

특히 오수받이가 역구배되어 설치되지 않도록 매립전에 철저히 확인 시공하도록 합니다.

시공이 부적합할 경우 사용승인이 반려될 수 있습니다.

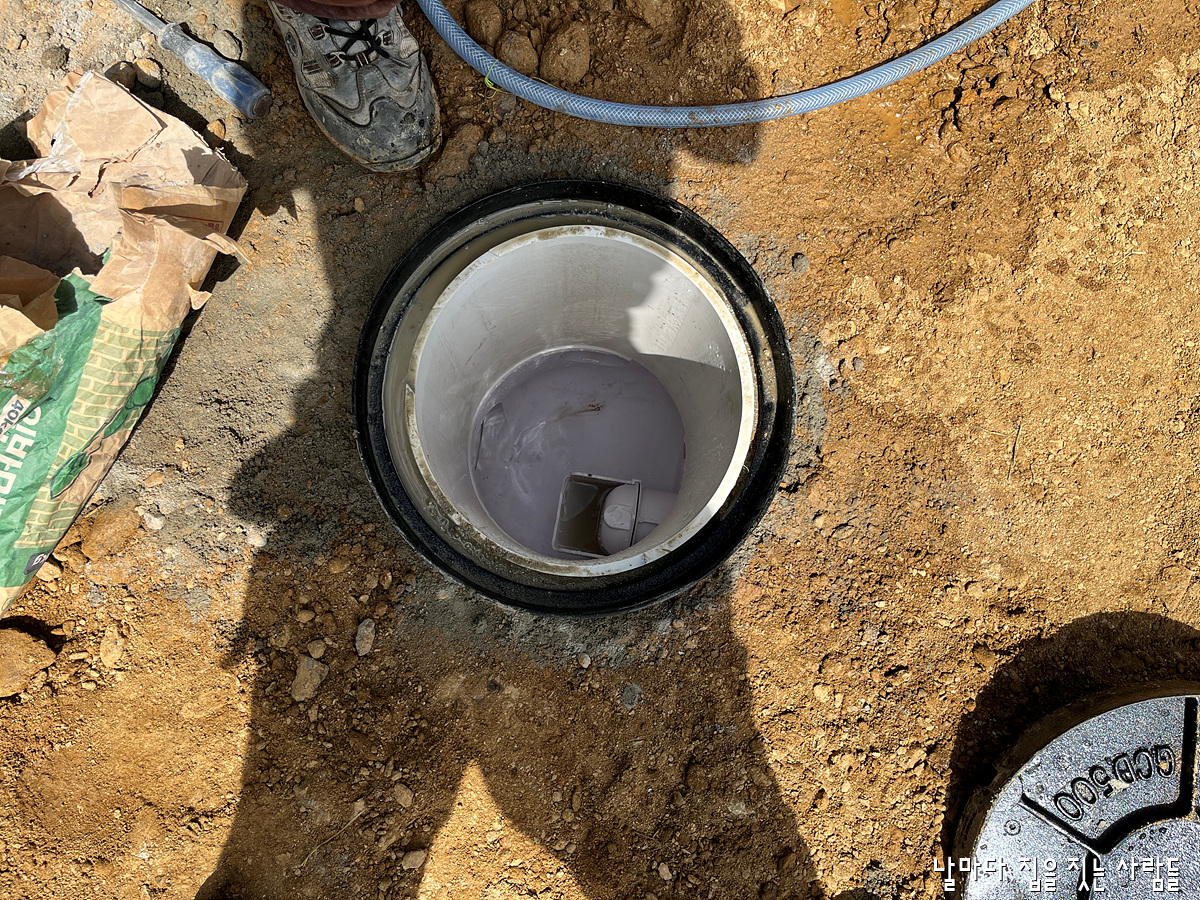

 오수받이 1차 뚜껑

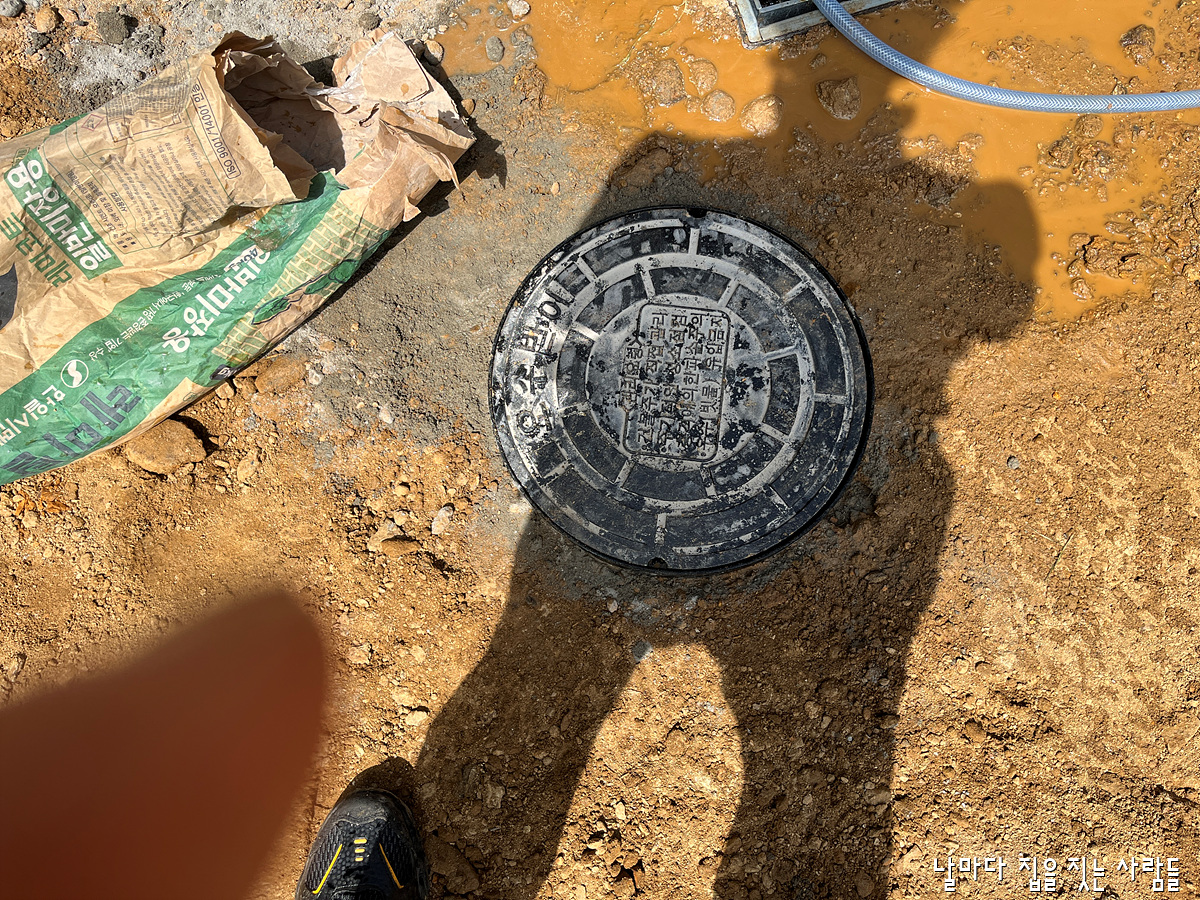

 오수받이 최종 주철 뚜껑.

이상 외부 오수관, 하수관, 우수관 공사가 마무리되었습니다.
