25평 주택의 실제 방통공사 현장입니다.

EPS 50T 단열재 설치부터 15A 엑셀 난방배관 200mm 간격 시공, 차광막 설치, 1:3 레미콘 몰탈 타설과 쇠흙손 마감까지 주택 바닥난방 공정을 자세히 소개합니다.

---

안녕하세요.

주택을 짓는 현장의 과정을 하나씩 기록하고 있는 '날마다 집을 짓는 사람들'입니다.

요즘 다들 잘 지내고 계신가요?

요즘 부동산 경기가 침체기라 주변에서 즐거운 얘기는 별로 없고 하던 일 접고 전업했다는 얘기들이 자주 들려오네요..;;;

모든 분들이 정상 페이스를 찾는 날이 빨리 왔으면 하는 바람입니다.

그동안 이일 저일 신경 쓸 것이 많다 보니 오랜만에 집 짓는 이야기를 하게 되네요.

오늘은 25평 규모의 주택에서 진행했던 바닥 난방공사와 방통공사 과정을 소개해 보겠습니다.

'방통공사 = 판넬 히팅'이라고도 하는데요. 간혹 '판넬 히팅'이 별도의 제품으로 오해하시는 분들이 있더라고요.

판넬 히팅은 별도의 제품으로 판매하는 것이 아니라 난방 코일 까는 작업에서 몰탈 타설까지의 시공과정을 말합니다.

주택을 지을 때 내부 바닥공사는 완성된 후에는 대부분 보이지 않는 부분이지만, 실제로는 단열재와 난방배관, 몰탈 등 여러 공정이 순서대로 이루어지는 중요한 작업입니다.

현장에 따라서 단열재 대신에 단열기포를 타설 하는 경우도 있으며 단열재 + 단열기포 모두 작업하는 경우도 있는데 기본적으로 설계도서에 준하여 작업하면 되고요. 별도의 지시가 없을 때는 설계사와 협의해서 진행하면 문제가 없을 듯합니다.

단열재를 깔고 그 위에 난방코일 시공 후 몰탈 타설을 하는 것은 전형적인 방법으로 이해하시면 되겠습니다.

이번 현장에서는 바닥에 비드법 단열재 EPS 50T를 깐 후 KS 기준 15A 난방용 엑셀파이프를 시공했습니다.

난방배관은 평균 200mm 간격을 일정하게 유지하기 위해 단열재 위에 200*200 정사각의 와이어 메쉬를 깐 후 그 위에 스티로폼용 전용 고정핀으로 단열재에 고정했습니다.

와이어 메쉬를 깔고 그 위에 난방용 엑셀파이프를 시공할 때 고정핀 대신 결속선으로 묶어도 되는데 결속선 대신 고정핀을 사용하면 엑셀이 단열재에 고정되는 이점이 있으니 결속선보다는 고정핀을 권장합니다. 난방용 엑셀파이프를 깔 때 사용하는 와이어메쉬는 200mm 정사각형으로 된 규격품을 사용하면 됩니다. 와이어 메쉬가 200*150 직사각형으로 된 것도 있으니 반드시 200*200 정사각형 와이어 메쉬인지 확인하고 사용하길 권장합니다. 건재상에서 개념 없이 200*150짜리 와이어 메쉬를 배송하는 경우가 종종 발생하거든요. 주문받은 사람과 운반하는 사람의 착오가 발생하기도 하니 귀찮더라도 확인을 꼭 하세요..

귀차니즘이 일을 망가트릴 수 있습니다...ㅠ

난방용 엑셀작업이 끝나면 그 위에 차광막을 덮어준 뒤 1:3 배합의 레미콘 몰탈을 평균 40~50mm 두께로 균등하게 타설 하고, 마지막으로 쇠흙손을 이용해 바닥면을 마감했습니다.

오늘은 이 과정을 실제 현장 순서대로 정리해 보겠습니다.

---

 목차

1. 방통공사란?
2. 바닥상태 확인
3. EBS 50T 단열재 설치
4. 15A 엑셀 난방배관 시공
5. 평균 200mm 간격으로 배관 배치
6. 스티로폼용 고정핀으로 배관 고정
7. 차광막 설치
8. 레미콘 몰탈 타설
9. 쇠흙손 바닥 마감
10. 방통공사 전후 체크해야 할 사항
11. 방통공사 현장 주의사항
12. 25평 주택 방통공사를 마치며

---

1. 주택 바닥 난방공사, 방통공사란?


현장에서 흔히 '방통'이라고 부르는 작업은 주택 바닥에 난방배관을 설치하고 그 위에 몰탈을 타설해 바닥의 기초를 만드는 공정입니다.

상가 건물에서는 필요 없는 공정이니 패스~!

현장에 따라 판넬히팅이라는 표현을 사용하기도 합니다.

이번 현장은 단열재를 먼저 깔고 그 위에 엑셀 난방배관을 배치한 후 고정핀으로 고정하고, 차광막을 설치한 뒤 몰탈을 타설 하는 방식으로 진행했습니다.

전체적인 시공 순서를 간단히 정리하면 다음과 같습니다.

바닥 확인
↓
EBS 50T 단열재 설치
↓
15A 엑셀 난방배관 설치
↓
평균 200mm 간격 유지
↓
스티로폼용 고정핀 고정
↓
차광막 설치
↓
1:3 레미콘 몰탈 타설
↓
쇠흙손 마감

이제 실제 현장의 작업 과정을 하나씩 살펴보겠습니다.

---

2. 방통공사 전 바닥상태 확인

난방공사를 시작하기 전에 먼저 바닥상태부터 확인합니다.

바닥에 돌출된 부분이나 이물질이 없는지 살펴보고, 단열재가 설치될 바닥의 상태와 전체적인 높이를 확인합니다.

방통공사는 몰탈을 타설하고 나면 그 아래에 있는 단열재와 난방배관이 보이지 않게 됩니다.

따라서 몰탈 타설 전에 확인할 수 있는 부분을 최대한 확인하는 것이 중요합니다.

특히 출입구나 다른 공간과 연결되는 부분은 최종 바닥마감 높이까지 고려해서 확인하는 것이 좋습니다.

방통공사를 시작하기 전 바닥상태를 확인한 후 최종 몰탈 마감선을 표시해줍니다. 사진의 녹색 테이프 하부가 최종 몰탈 마감선입니다.

---

3. EPS 50T 비드법 단열재 설치

바닥 상태를 확인한 후 비드법 단열재 EPS 50T를 깔아줍니다.

단열재는 바닥에서 발생하는 열손실을 줄이고 난방 시 발생하는 열이 불필요하게 아래쪽으로 전달되는 것을 줄이는 역할을 합니다.

열교 방지를 위해 반드시 필요한  작업입니다. 기초 공사에서 단열재를 까는 이유와 일맥상통하는 경우죠.

단열은 열교 방지를 위해 더하면 더할수록 효과 만점이죠...^^

이번 현장에서는 EBS 50T 단열재를 사용했습니다.

단열재를 바닥 전체에 설치하면서 이음부와 가장자리 부분을 확인하고, 단열재가 심하게 들뜨거나 움직이는 부분이 없는지도 함께 살펴봅니다.

신축현장의 경우 콘크리트 타설면의 상태가 거친 경우가 있으므로 거친면을 고르게 다듬는 하지 작업을 선행해야 합니다.

단열재를 깔았을 때 꿀렁 거림이 발생하지 않도록 바닥면을 고르게 만든 후에 단열재를 깔아 주도록 합니다.

단열재 위에 바로 난방배관을 설치하기 때문에 바닥의 상태가 안정적으로 유지되도록 하는 것이 중요합니다.

---

4. 15A 엑셀 난방배관 설치

단열재 설치가 끝나면 난방배관을 설치합니다.

이번 현장에서는 KS 기준 15A 난방용 엑셀파이프를 사용했습니다.

각 공간의 난방계획에 맞춰 엑셀파이프를 바닥에 배치하고, 가능한 한 일정한 200mm 간격을 유지하면서 시공합니다.

난방배관은 이후 몰탈 속에 매립되기 때문에 배관을 설치하는 단계에서 위치와 상태를 꼼꼼하게 확인해야 합니다.

---

5. 평균 200mm 간격으로 엑셀배관 배치

이번 현장에서는 난방배관 간격을 평균 200mm로 유지했습니다.

난방배관 간격은 모든 주택에 똑같이 적용하는 것이 아니라 주택의 설계와 난방계획, 공간의 용도와 현장 조건 등을 고려해 결정합니다.

이번 현장에서는 평균 200mm 간격을 기준으로 엑셀파이프를 배치했습니다.

배관을 일정한 간격으로 배치하면 바닥 전체에 난방배관이 고르게 분포하도록 시공할 수 있으며 일정하게 바닥 열을 전달할 수 있습니다.

---

6. 스티로폼용 고정핀으로 엑셀파이프 고정

와이어 메쉬를 깔고 엑셀파이프를 계획된 위치에 배치하면서 스티로폼용 전용 고정핀을 이용해 단열재에 고정합니다.

이 작업은 이후 차광막을 설치하고 몰탈을 타설 하는 과정에서 난방배관이 움직이거나 원래 위치에서 크게 벗어나는 것을 줄이기 위한 과정입니다.

배관을 설치할 때에는 단순히 전체적인 모양만 확인하는 것이 아니라 배관 간격과 고정 상태도 함께 확인합니다.

또한 배관이 심하게 꺾이는 곳이나 눌린 곳, 손상 가능성이 있는 부분도 확인해야 합니다.

난방 배관은 절대로 꺾이거나 손상이 가면 안 되므로 특별히 주의해서 작업하도록 합니다.

---

7. 몰탈 타설 전에 꼭 확인해야 하는 엑셀배관

난방배관 설치가 끝났다고 바로 몰탈을 타설 하지 않습니다.

이제 몰탈 속으로 들어가 보이지 않게 될 부분을 마지막으로 확인합니다.

✔️ 엑셀배관 간격이 계획대로 유지되고 있는지
✔️ 배관이 제대로 고정되어 있는지
✔️ 배관이 눌리거나 심하게 꺾인 곳은 없는지
✔️ 배관에 손상된 부분은 없는지
✔️ 분배기 연결부는 이상이 없는지

등을 확인합니다.

특히 몰탈 타설 전 배관 상태를 사진으로 남겨두는 것을 추천합니다.

완성된 방통 바닥에서는 배관의 위치가 보이지 않기 때문입니다.

방별로 사진을 남기고 벽체나 문 등의 기준점을 함께 촬영해 두면 향후 바닥 작업을 할 때 참고하기 좋습니다.

---

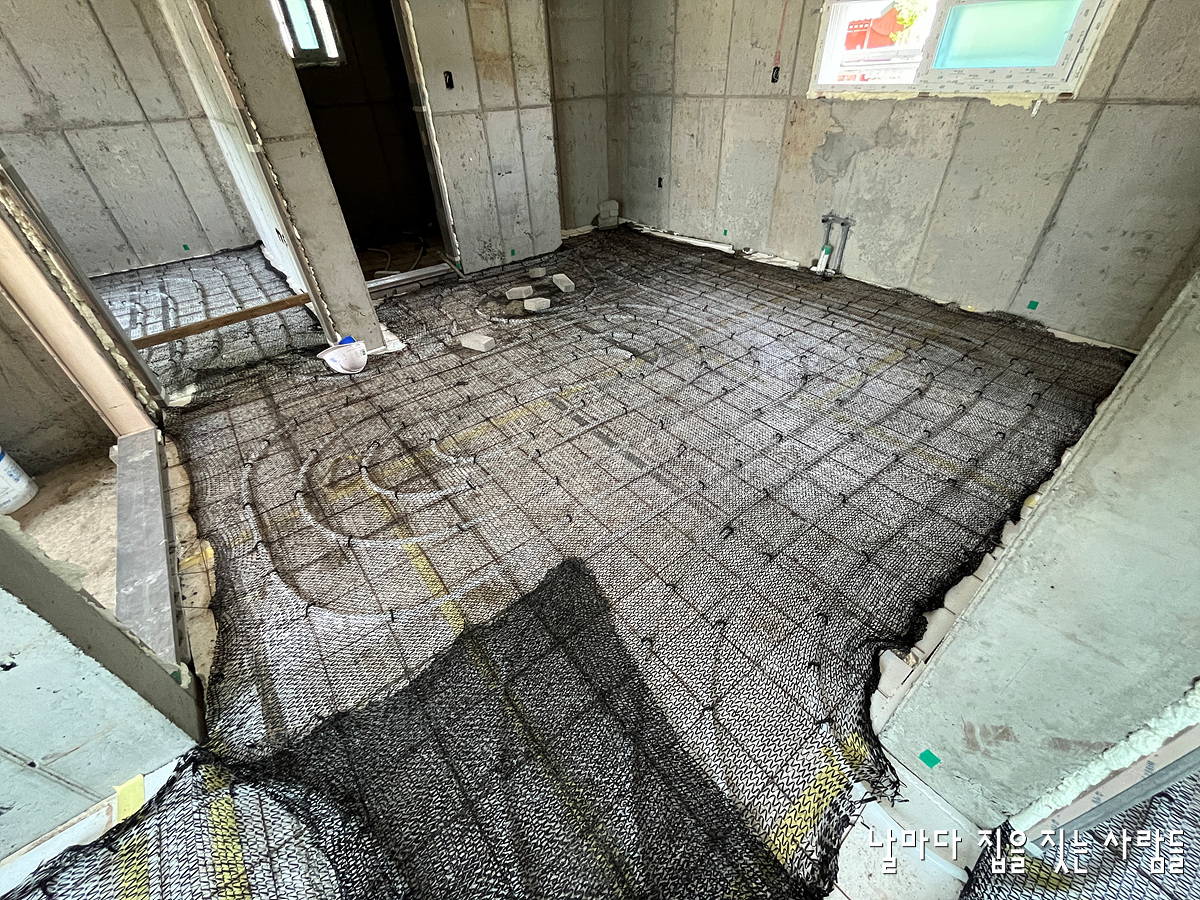

8. 차광막 설치

엑셀 난방배관의 설치와 확인이 끝난 후에는 그 위에 차광막을 설치합니다.

이번 현장에서 차광막은 몰탈 타설 과정에서 난방 코일인 엑셀파이프가 뜨는 것을 줄이고, 몰탈의 결집력을 높이는 용도로 사용했습니다.

차광막을 바닥 전체에 설치한 후 겹침 부분과 가장자리 등을 확인합니다.

이제 방통 몰탈을 타설 할 준비가 끝났습니다.

---

9. 레미콘 몰탈 타설

이제 본격적으로 방통 몰탈을 타설 합니다.

이번 현장에서는 1:3 비율의 레미콘 몰탈을 사용했습니다.

동절기에는 1:2 비율의 레미콘 몰탈을 사용하기도 하는데 일반적으로 1:3 비율의 레미콘 몰탈을 사용하면 무난합니다.

몰탈은 바닥 전체에 평균 40~50mm 정도의 두께가 되도록 균등하게 타설 했습니다.

몰탈을 타설 할 때 중요한 것은 전체적인 바닥 레벨을 일정하게 유지하는 것입니다.

한쪽은 지나치게 두껍고 다른 부분은 얇아지는 일이 없도록 현장의 기준 높이를 확인하면서 작업합니다.

몰탈이 타설 되면서 아래에 설치되어 있던 엑셀 난방배관이 몰탈 속에 매립됩니다.

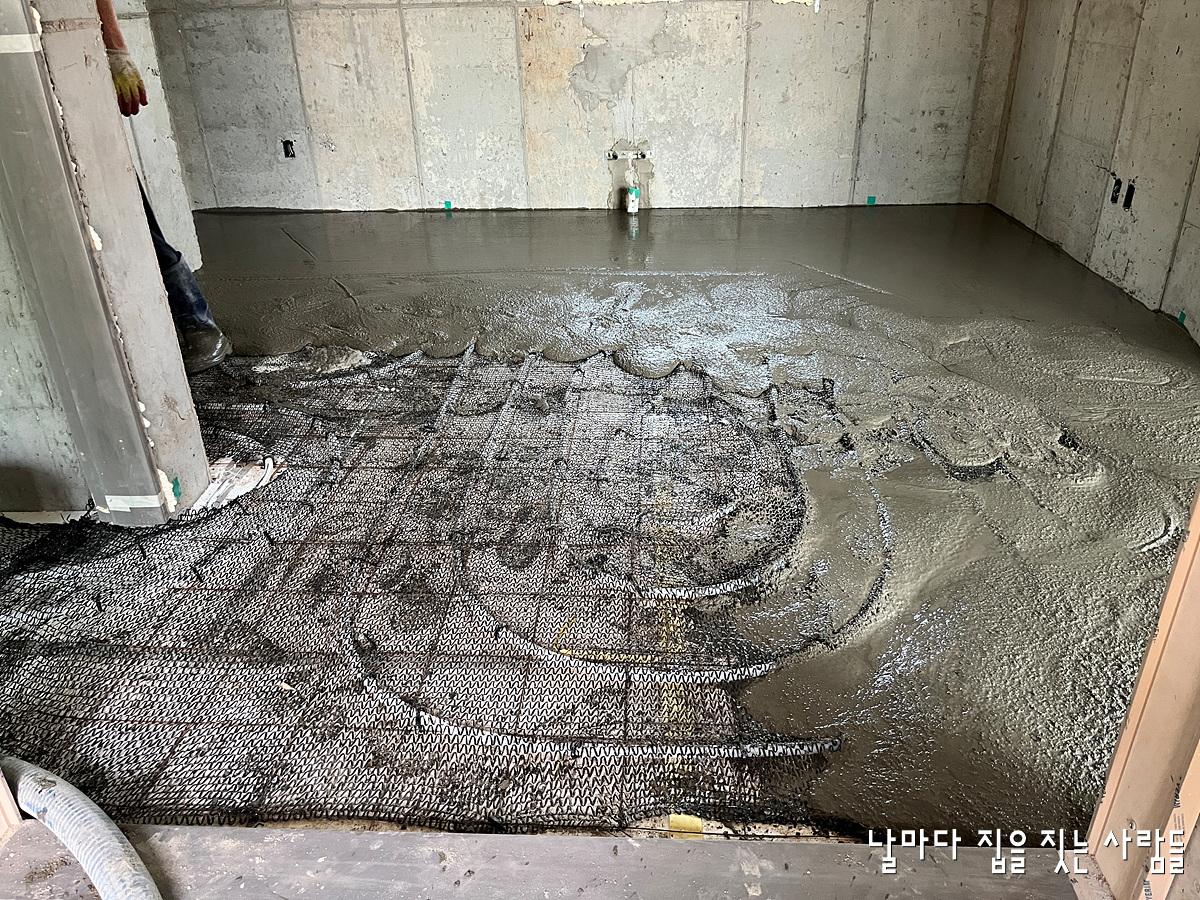

25평 주택의 방통 몰탈 타설 작업입니다.

이번 현장에서는 1:3 배합의 레미콘 몰탈을 평균 40~50mm 두께로 균등하게 타설 했습니다.

---

10. 몰탈을 고르게 펴고 바닥 레벨 맞추기

몰탈이 타설 되면 작업자들이 바닥 전체로 이동하면서 몰탈을 고르게 펴줍니다.

이 과정에서 바닥의 기준 높이를 맞추면서 전체적인 면을 잡아갑니다.

방통공사는 이후 장판이나 마루, 타일 등 최종 바닥마감의 기초가 되는 공정이기 때문에 바닥의 높이와 평활도를 확인하면서 작업하는 것이 중요합니다.

특히 현관이나 욕실, 다른 바닥과 연결되는 부분은 최종 마감재의 두께까지 고려해야 합니다.

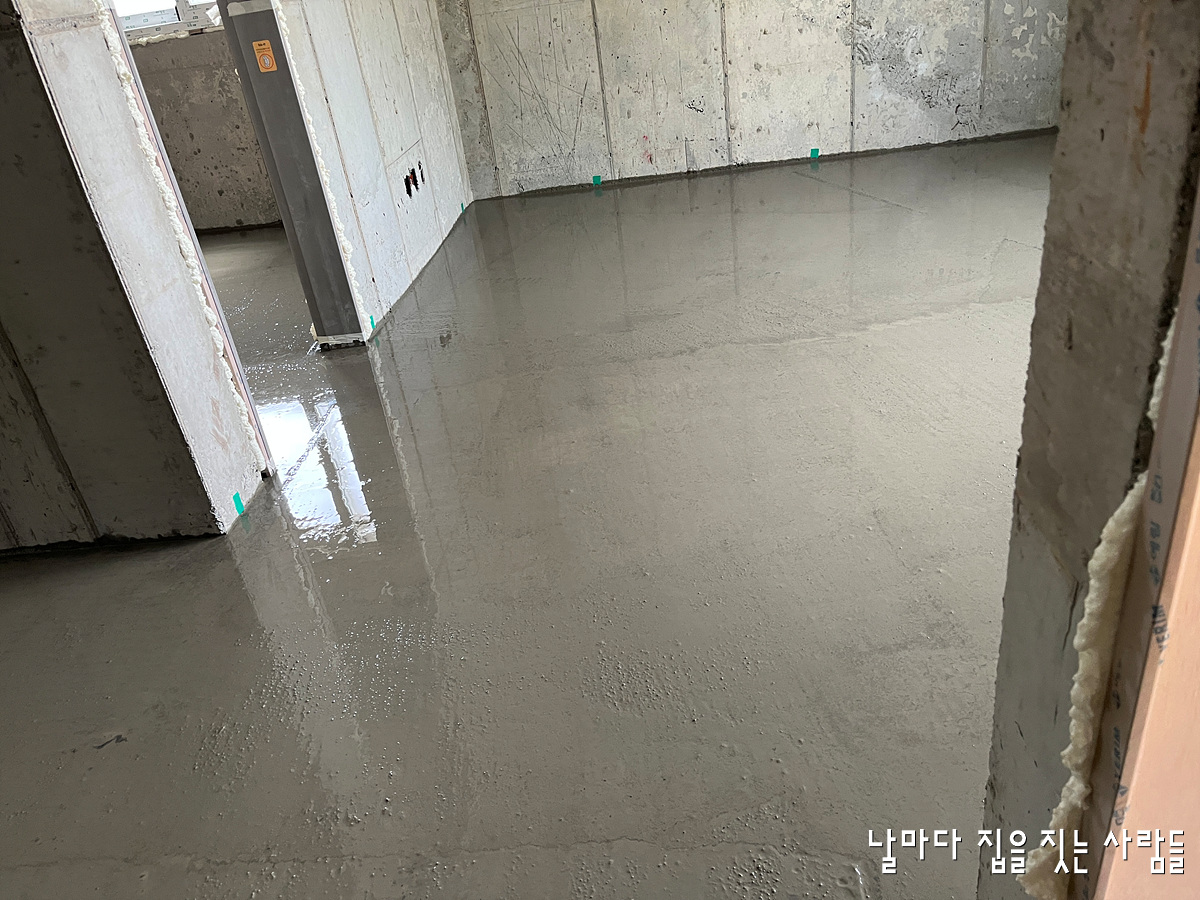

타설 된 몰탈을 고르게 펴면서 바닥의 기준 높이를 맞추고 있습니다. 이후 쇠흙손으로 최종 바닥면을 정리합니다.

---

11. 쇠흙손으로 바닥면 마감

몰탈을 원하는 높이까지 고르게 정리한 다음에는 쇠흙손을 이용해 바닥면을 마감합니다.

쇠흙손으로 표면을 정리하면서 요철을 줄이고 전체적으로 균일한 바닥면을 만들어 갑니다.

이 바닥은 이후 최종 바닥마감의 기초가 되기 때문에 표면 상태와 바닥 레벨을 꼼꼼하게 확인하면서 마감합니다.

쇠흙손을 이용해 방통 몰탈의 표면을 정리하고 있습니다. 바닥 전체의 레벨과 평활도를 확인하면서 마감합니다.

---

12. 방통공사 완료

모든 작업이 끝나면 처음의 바닥과는 전혀 다른 모습으로 바뀝니다.

단열재를 설치하고,

엑셀 난방배관을 배치하고,

고정핀으로 배관을 고정하고,

차광막을 설치한 뒤,

몰탈을 타설 하고,

마지막으로 쇠흙손 마감까지 진행했습니다.

이렇게 해서 이번 25평 주택의 방통공사가 마무리되었습니다.

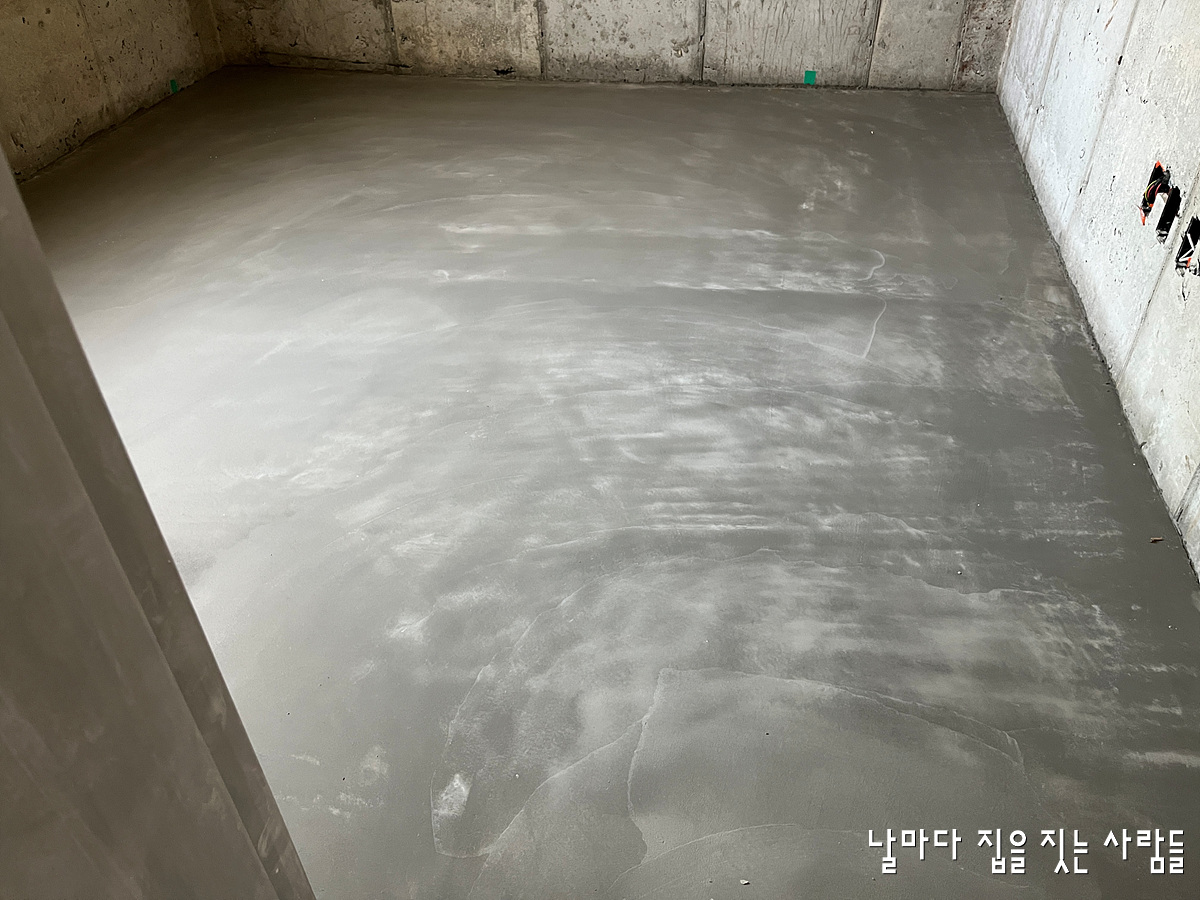

25평 주택의 방통공사가 마무리된 모습입니다.

단열재와 엑셀 난방배관, 차광막을 설치한 후 몰탈 타설과 쇠흙손 마감까지 완료했습니다.

---

13. 주택 방통공사에서 꼭 확인해야 할 사항

방통공사는 몰탈을 타설하고 나면 내부가 보이지 않기 때문에 타설 전에 확인하는 과정이 특히 중요합니다.

① 단열재 상태 확인

단열재가 들뜨거나 움직이는 부분은 없는지 확인합니다.

단열재 설치 상태가 불안정하면 이후 배관 시공과 몰탈 타설에도 영향을 줄 수 있습니다.

② 엑셀배관 간격 확인

배관이 계획된 간격으로 시공되었는지 확인합니다.

이번 현장은 평균 200mm 간격을 기준으로 시공했습니다.

단, 배관 간격은 현장별 설계 및 난방계획에 따라 달라질 수 있습니다.

③ 엑셀배관 고정 상태 확인

스티로폼용 고정핀으로 배관이 충분히 고정되어 있는지 확인합니다.

특히 작업자가 이동하면서 배관을 밟거나 밀어 위치가 달라지지 않았는지 타설 직전 다시 확인하는 것이 좋습니다.

④ 배관 손상 여부 확인

배관에 눌림이나 꺾임, 손상 등이 없는지 확인합니다.

몰탈 타설 전에 발견할 수 있는 문제는 이 단계에서 바로 확인하고 조치하는 것이 좋습니다.

⑤ 배관 위치 사진 남기기

방통공사가 끝나면 난방배관의 위치가 보이지 않습니다.

따라서 방별로 사진을 남겨두는 것이 좋습니다.

가능하다면 전체 사진 + 배관 근접사진 + 기준점이 보이는 사진을 함께 남겨두면 향후 유지관리에도 도움이 됩니다.

⑥ 바닥 레벨 확인

현관이나 욕실, 다른 공간과 연결되는 부분의 바닥 높이를 확인합니다.

최종 마감재의 두께를 고려하지 않으면 이후 바닥마감 공정에서 단차가 발생할 수 있습니다.

---

14. 방통공사 후에도 주의할 점

몰탈 타설과 쇠흙손 마감이 끝났다고 바로 무거운 자재를 이동하거나 다음 공정을 무리하게 진행해서는 안 됩니다.

현장 조건과 몰탈 상태를 고려해 충분히 안정될 수 있도록 관리해야 합니다.

또한 이후 다른 공정에서 바닥에 못이나 앙카 등을 설치할 때는 바닥 속에 난방배관이 있다는 것을 반드시 고려해야 합니다.

방통공사가 완료된 후에는 엑셀배관이 보이지 않기 때문에 임의로 바닥을 천공하면 난방배관이 손상될 수 있습니다.

따라서 앞서 촬영해 둔 난방배관 시공 사진을 현장 기록으로 보관해 두는 것이 좋습니다.

---

15. 25평 주택 방통공사를 마치며

이번 현장의 방통공사를 다시 정리해 보면 다음과 같습니다.

25평 주택

비드법 EBS 50T 단열재 사용
KS 기준 15A 엑셀 난방배관 시공
평균 200mm 배관 간격 유지
스티로폼용 전용 고정핀 사용
차광막 설치
1:3 레미콘 몰탈 사용
평균 40~50mm 몰탈 타설
쇠흙손 마감

하나의 바닥이 완성되기까지 여러 공정이 순서대로 진행됩니다.

완성된 바닥만 보면 단순한 몰탈 바닥처럼 보이지만 그 아래에는 단열재와 난방배관이 들어가 있습니다.

특히 방통공사는 한번 몰탈을 타설 하면 그 아래의 시공 상태를 직접 확인하기 어렵기 때문에 몰탈 타설 전에 충분히 확인하고 기록하는 것이 중요합니다.

단열재 상태부터 엑셀배관 간격과 고정 상태, 배관 손상 여부, 차광막 설치 상태, 바닥 레벨까지 하나씩 확인한 후 몰탈을 타설해야 합니다.

주택을 짓는 과정에서는 눈에 보이는 마감도 중요하지만, 나중에는 보이지 않게 될 부분을 제대로 시공하고 기록해 두는 것 역시 중요합니다.

이번 현장도 그렇게 하나씩 확인하면서 방통공사를 진행했습니다.

날마다 집을 짓는 사람들.

오늘은 25평 주택의 바닥 난방공사와 방통공사 과정을 기록해 보았습니다.

다음 공정에서도 실제 주택 현장에서 어떤 작업이 어떻게 진행되는지 하나씩 소개해 보겠습니다.

날마다 집을 짓는 사람들의 25평 주택 방통공사 과정｜EPS 50T 단열재부터 엑셀 15A 난방배관·몰탈 타설까지 과정이었습니다.
