파주 송촌동 C씨주택 리모델링공사 중 엘리베이터실 설치공사



주택신축,리모델링,인테리어, 건축적산 등 주택관련 전반적인 업무를 수행하는 날마다집을짓는사람들 이디포 건설입니다.

전원주택,상가주택,농가주택 등 주문주택 집짓기에 날마다 힘쓰는 회사입니다.



오랜만에 주택리모델링공사 관련 포스팅입니다.



이번 프로젝트의 경우 리모델링 공사를 처음 의뢰받았을때는 엘리베이터실 설치를 위한 증축공사였으나 누수 및 추가 보수공사로 인해 공사범위가 철거공사, 방수공사, 석공사, 타일공사, 수장공사 등으로 공정이 증가한 사례이며 리모델링 첫단계로 엘리베이터실 설치공사 관련하여 공사사진과 함께 알아보겠습니다.

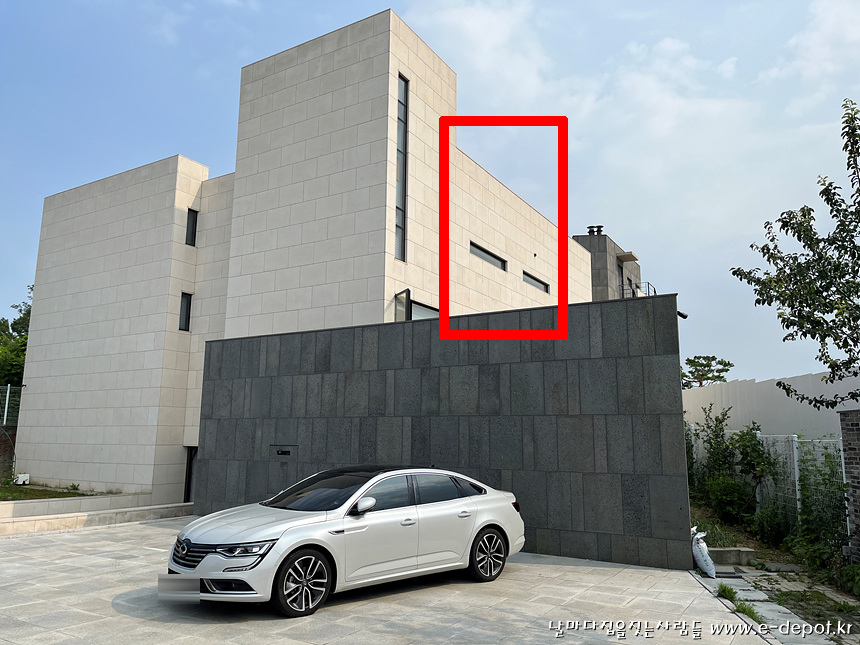

적색 테두리 안이 새로 엘리베이터실이 설치될 곳입니다.

본 건축물의 경우 지하1층의 지상2층 구조로 지하1층에서 2층까지 엘리베이터를 설치할 예정입니다.

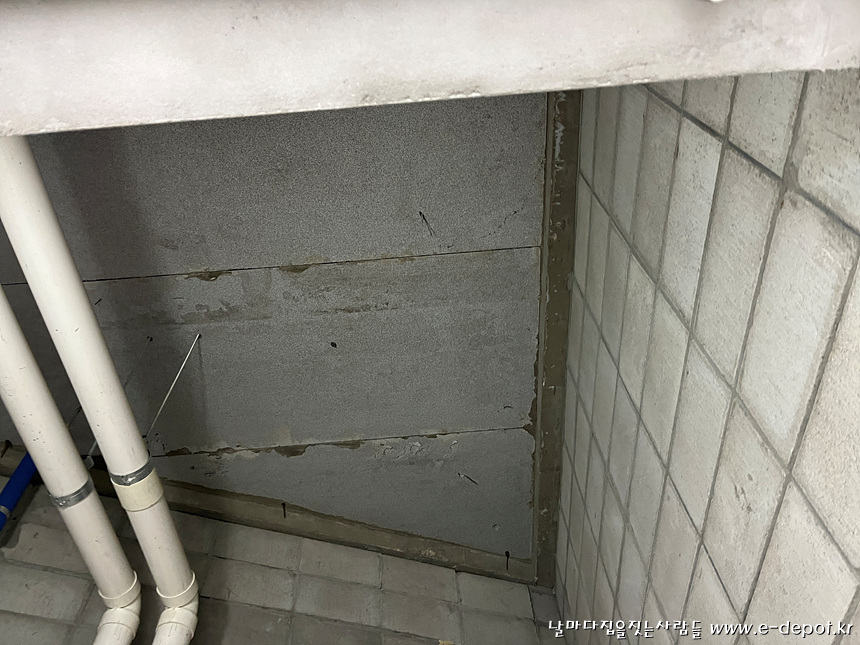

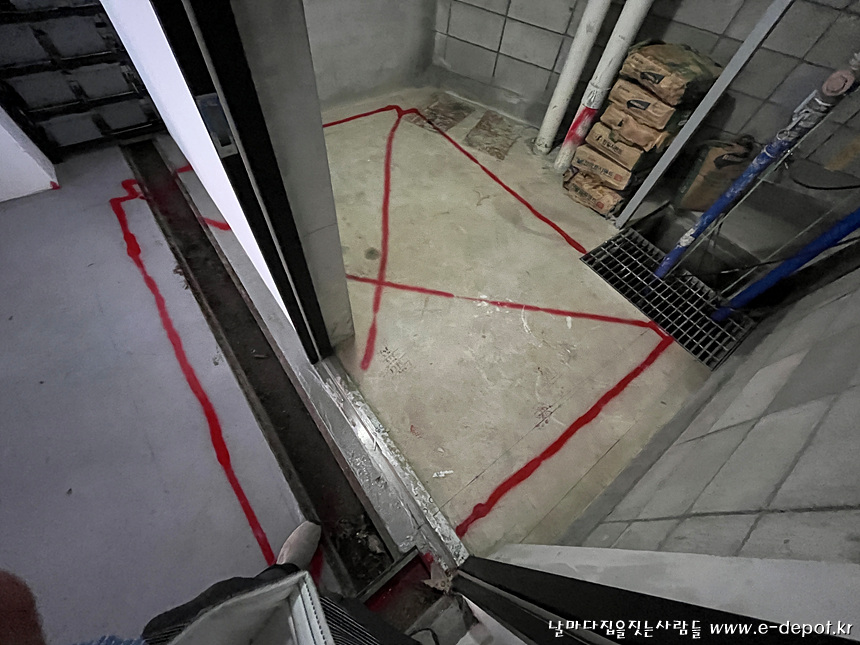

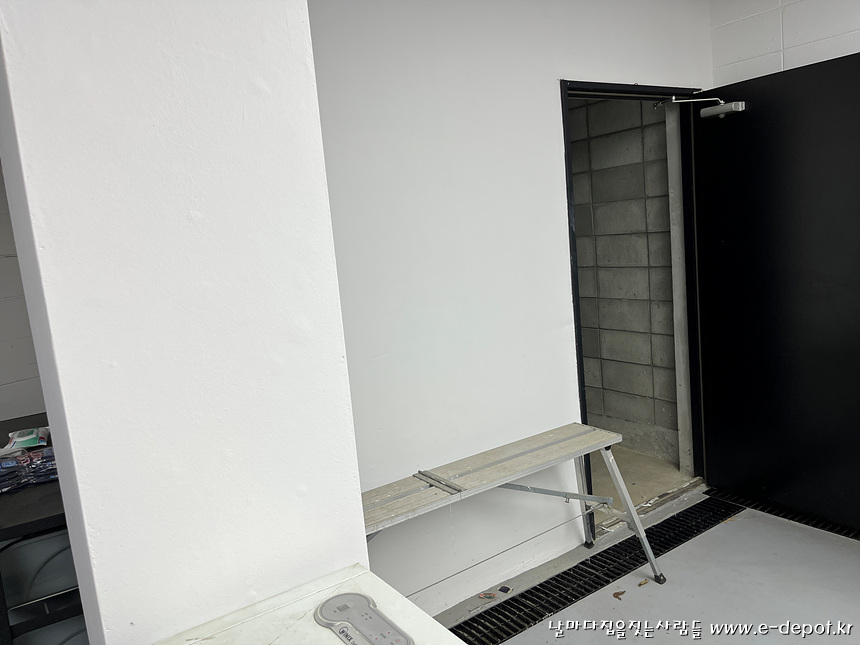

지하실 창고로 사용하던 위치에 엘리베이터를 설치할 계획으로 적색 스프레이 표시위치가 엘리베이터 PIT가 들어설 곳으로 칸막이벽을 철거하고 바닥을 터파기하는 작업을 진행하도록 해야 합니다.

기존의 집수정을 옮기고 위생배관, 전기, 수도 등 기존의 설치되어 있던 배관 및 지장물을 옮기거나 제거해야 합니다.



신축공사와 달리 리모델링공사의 경우 기존건물의 파손은 물론 사용자의 불편을 최소화 해야 합니다.

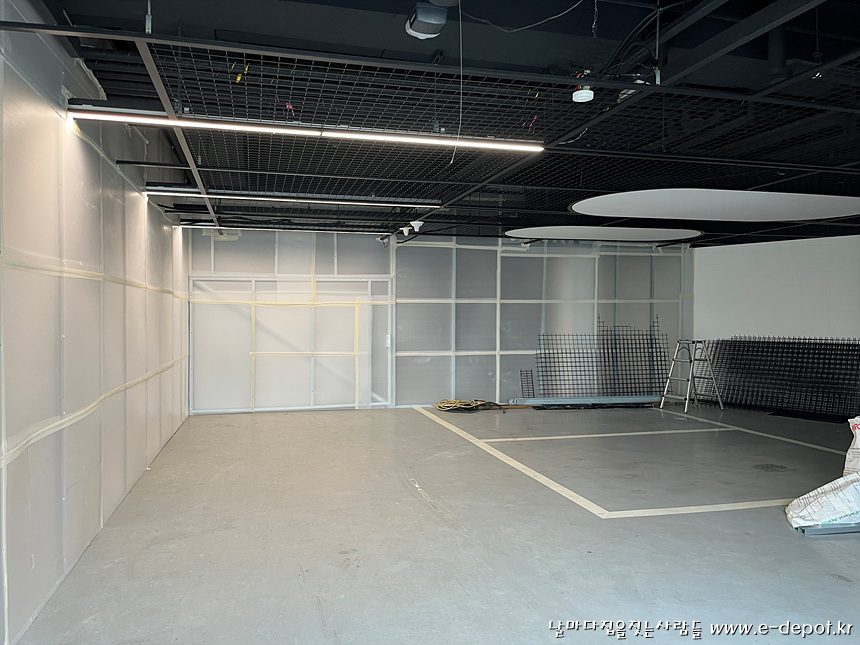

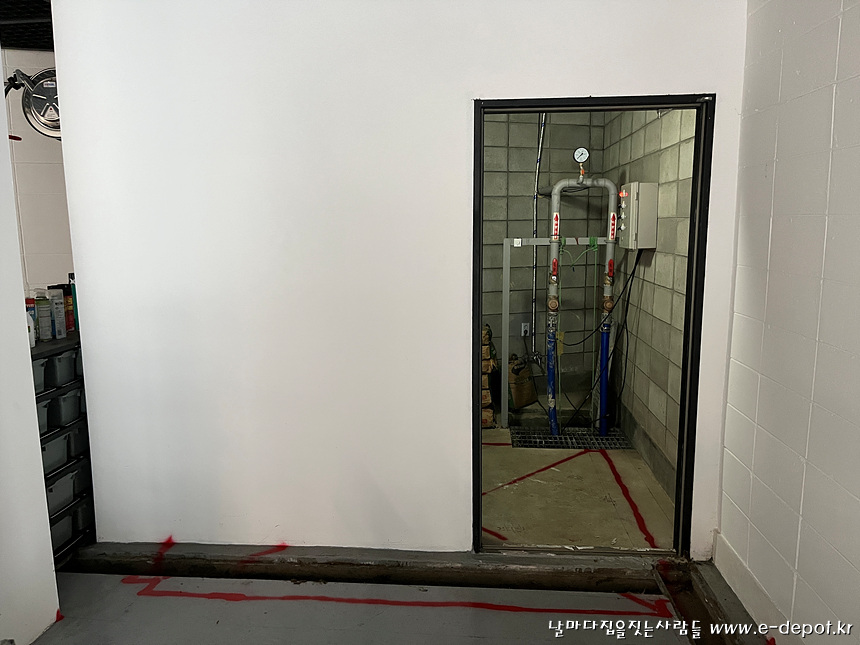

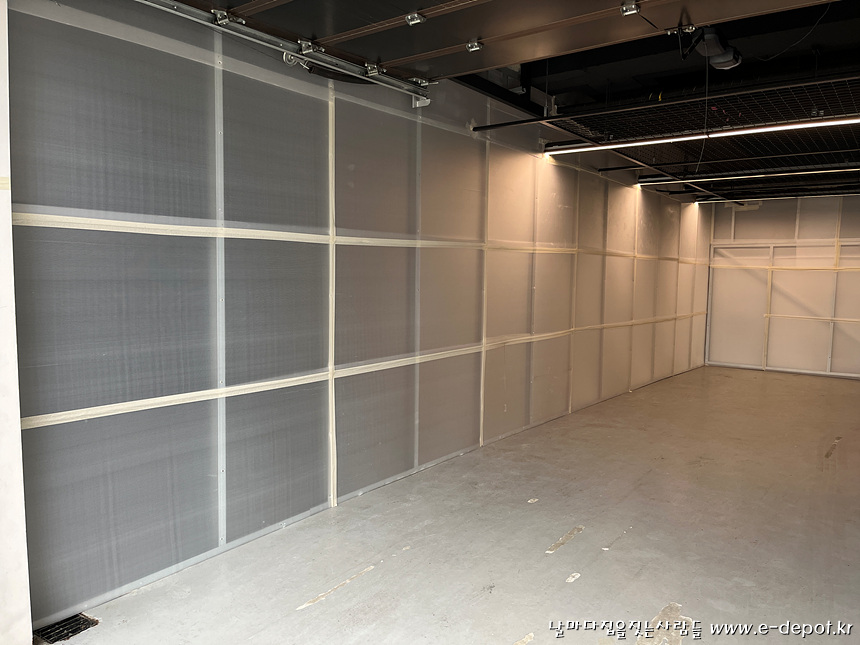

지하 엘리베이터 PIT층을 만들기 위한 철거 및 터파기를 하기 전 분진방지를 위한 임시 칸막이벽을 먼저 설치하였습니다.

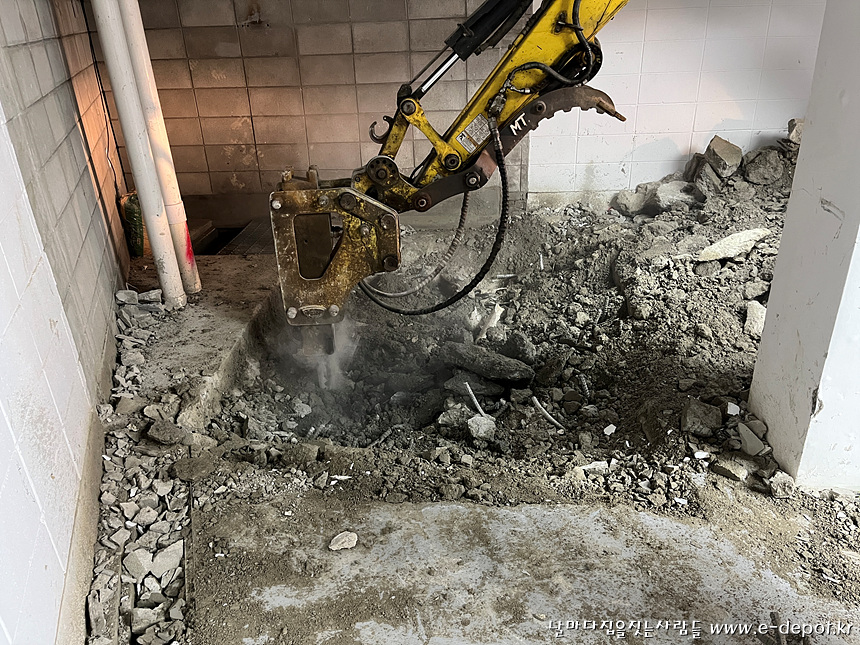

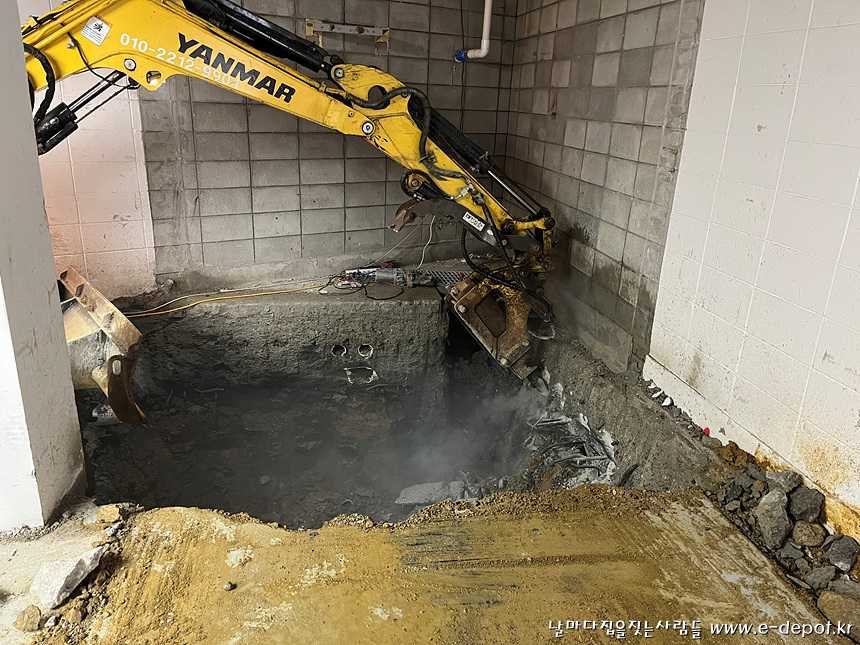

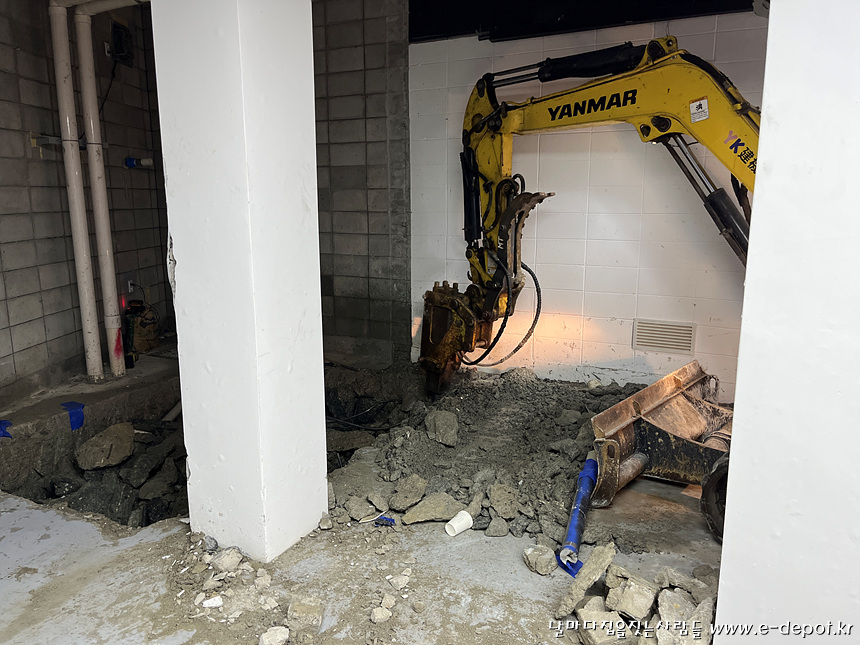

지하 칸막이벽 및 PIT층 철거 및 파쇄작업 사진입니다. 기존 구조물이 손상 되지 않도록 안전에 유의해서 파쇄작업 및 터파기 작업을 하도록 합니다.



지하 스라브, 즉 지상1층 바닥 엘리베이터가 운행될 공간을 절개해야 합니다.

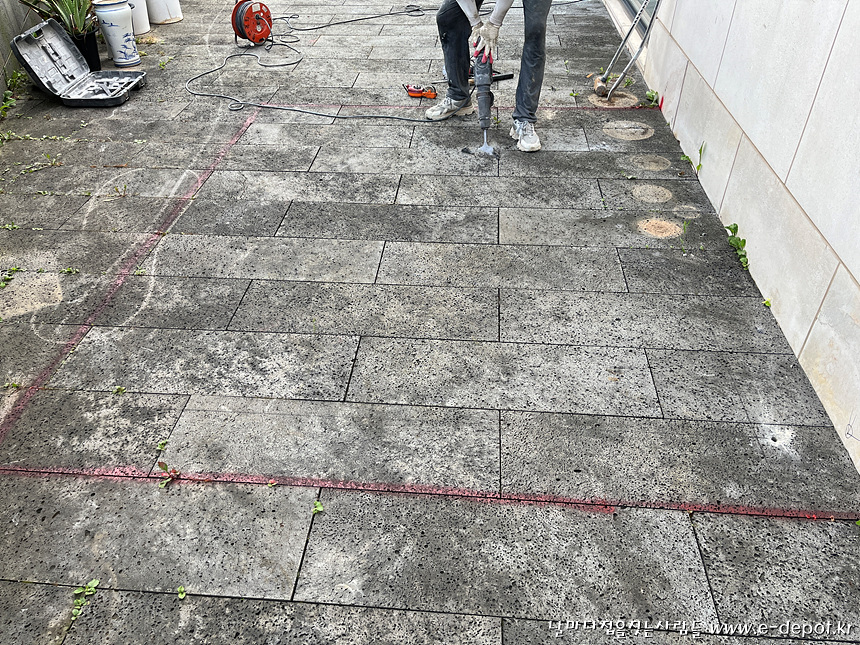

엘리베이터실 규격에 맞춰 표식을 한 후 컷팅작업 후 활석작업을 진행합니다.



활석할 부위의 마감석을 절개 하고 철거한 사진입니다.

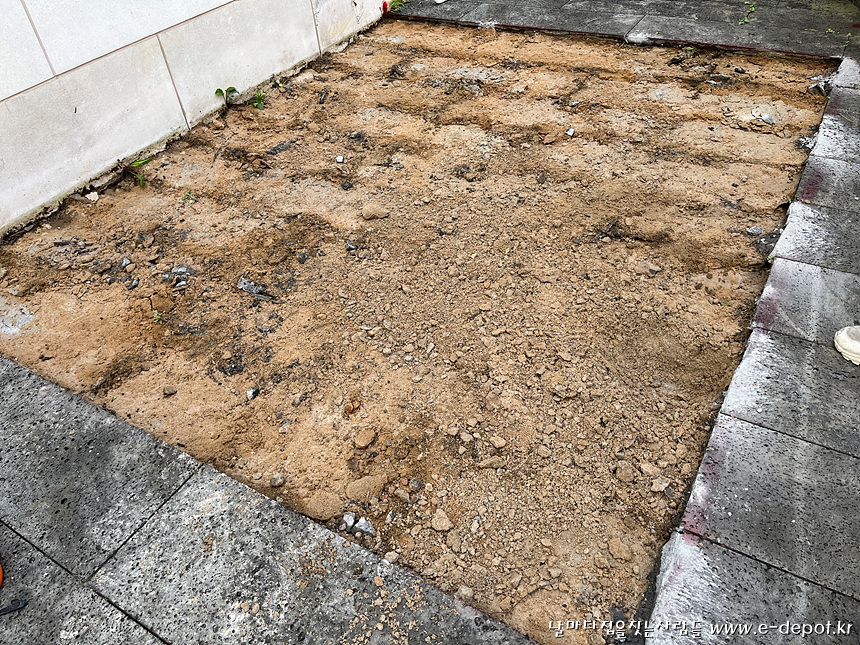

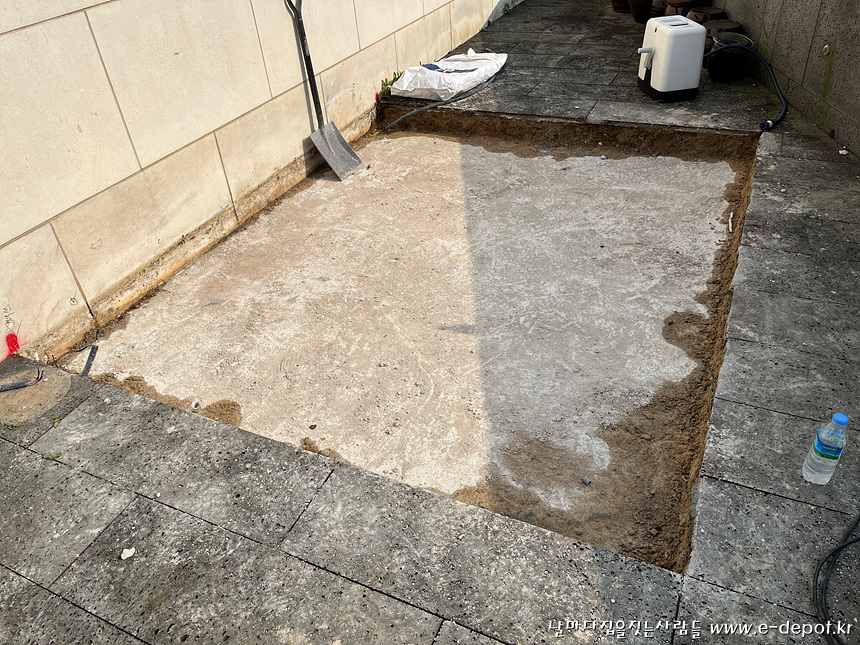

기존 돌마감 잔재물을 제거한 후 콘크리트 표면 사진입니다.

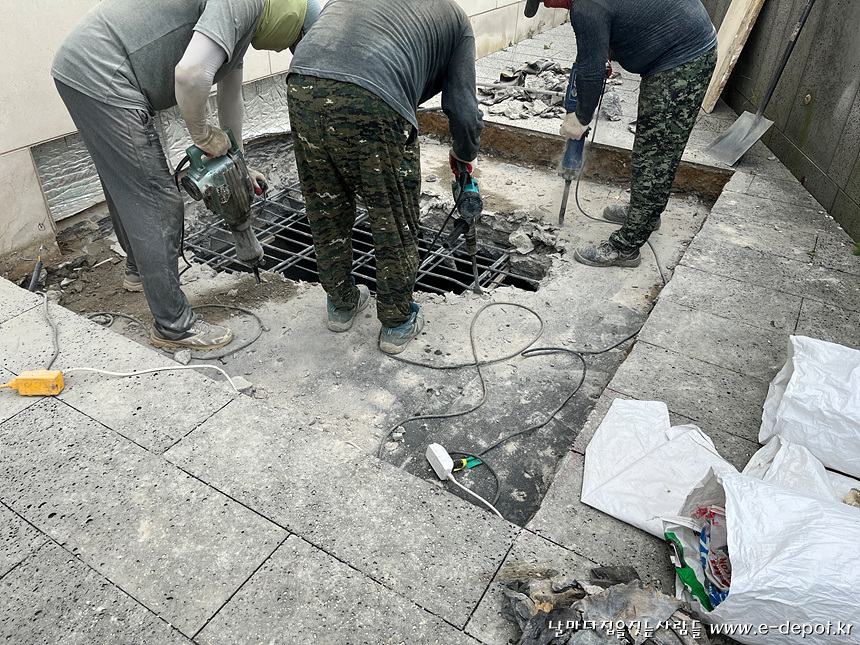

1층 바닥 콘크리트 활석작업 사진입니다

콘크리트 활석작업시 기존철근은 절대 절단하지 말고 콘크리트만 활석하세요~!

기존 철근은 콘크리트 활석작업이 완전히 마무리 된 후 최종 절단하는것이 안전하고 작업이 수월합니다.





지하 천정 스라브의 철거 전 사진입니다.

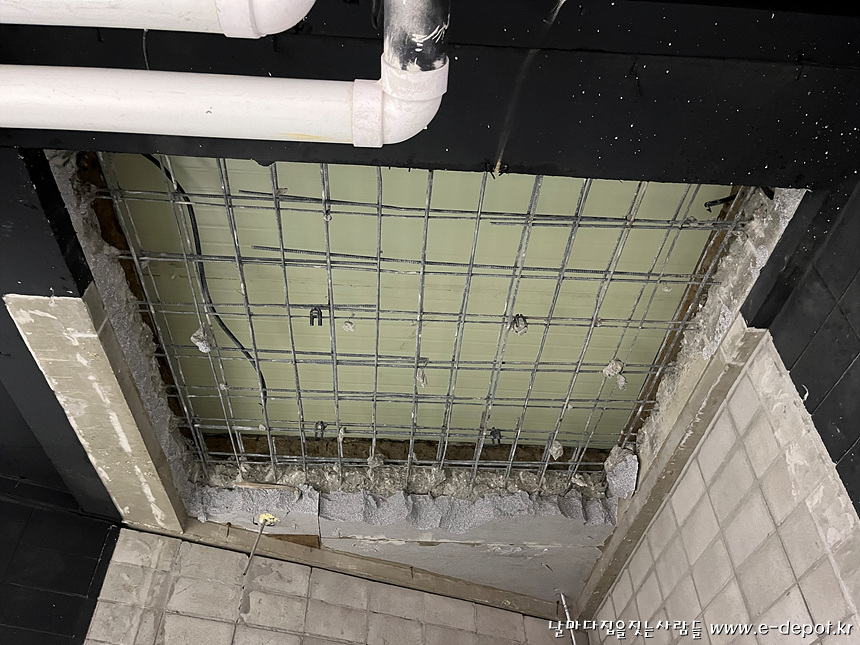

지하 천정 스라브의 활석 후의 사진입니다. 기존 철근은 활석작업이 완전히 마무리 한 절단 제거하도록 합니다.

아직 스라브의 주변 정리가 덜 된 상태라 철근 절단을 안한 상태입니다. 엘리베이터실 구조물이 설치되기 전에 절단하면 되므로 기존철근 절단작업은 서두룰 필요가 없답니다....^^

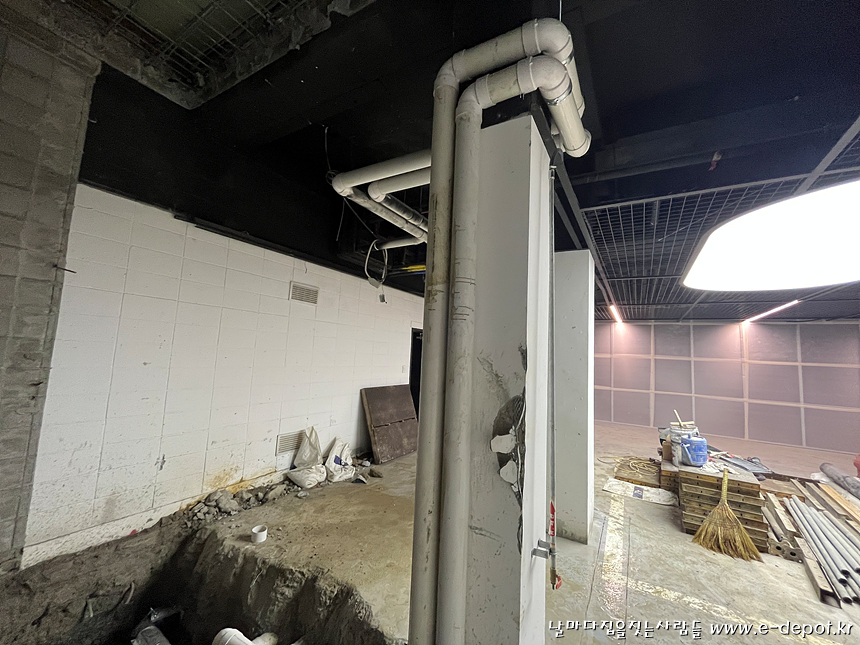

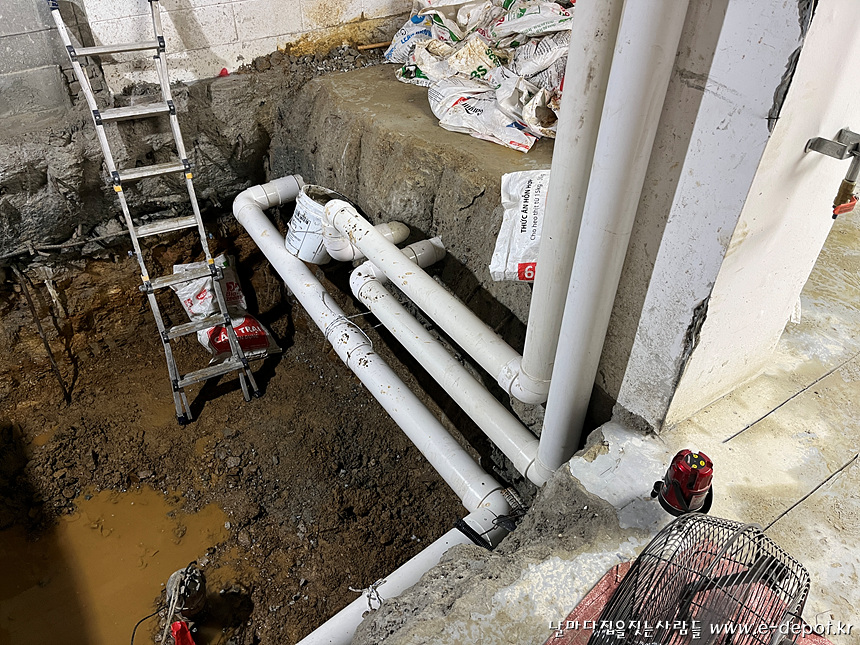

기존 위생배관이 엘리베이터 PIT층이 조성될 곳을 가로질러 있어 기존 배관을 제거 한후 엘리베이터 PIT층을 우회하여 새로 설치하였습니다.



엘리베이터 PIT층이 건조한 땅이라 지하수 및 건수가 발생하지 않았는데 스라브 절개를 한 후 비가 자주 오다보니 엘리베이터 PIT층에 빗물이 가득차서 수시로 수중펌푸를 이용하여 펌핑작업을 하였습니다.

올 가을은 장마때보다 더 많은 비가 내려 공정차질이 불가피해졌네요...;;

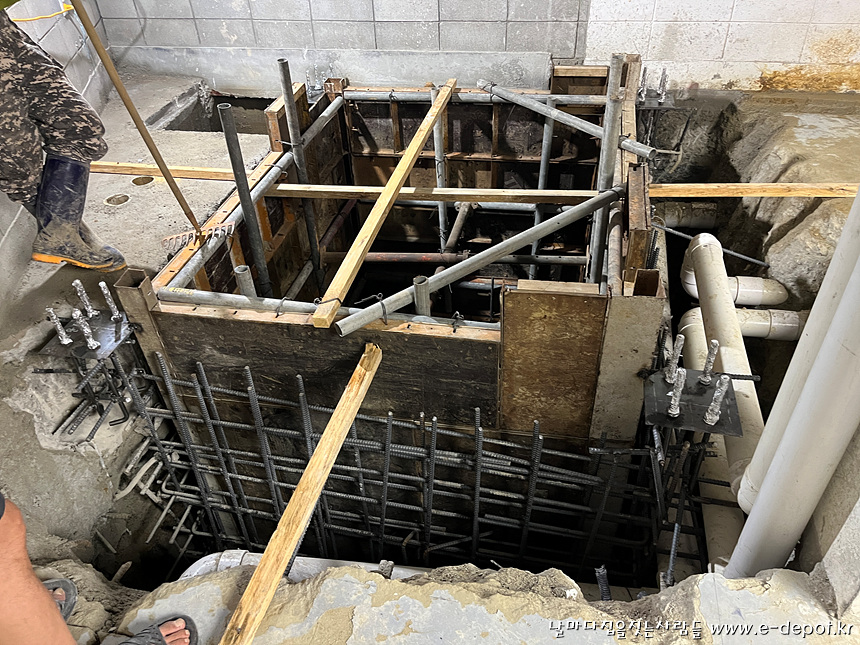

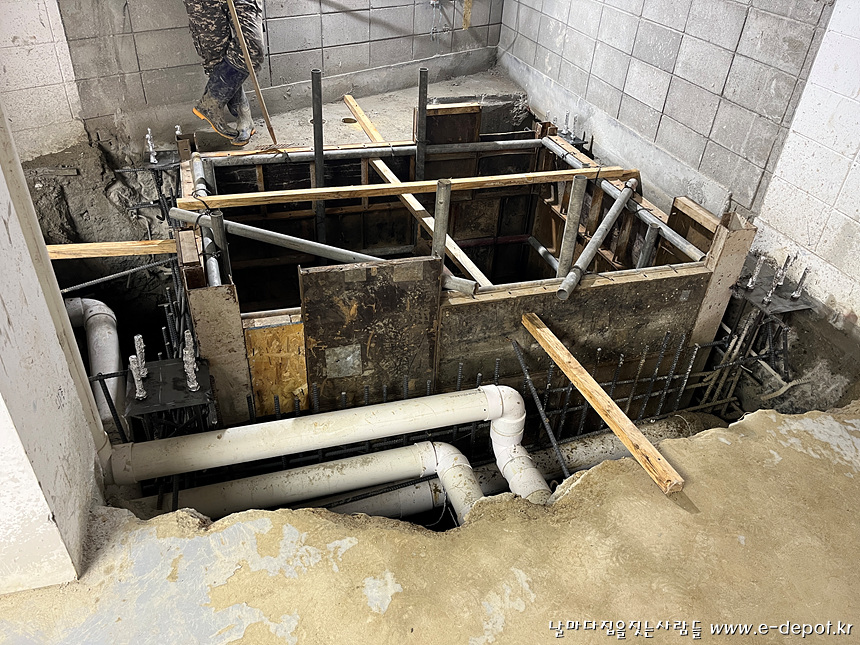

엘리베이터 PIT층 철근 배근 후 거푸집 조성 사진입니다.

작지만 큰 공사...

형틀 거푸집은 레미콘 타설시 압력을 충분히 버틸 수 있도록 반드시 튼튼하고 견고하게 설치하도록 합니다.

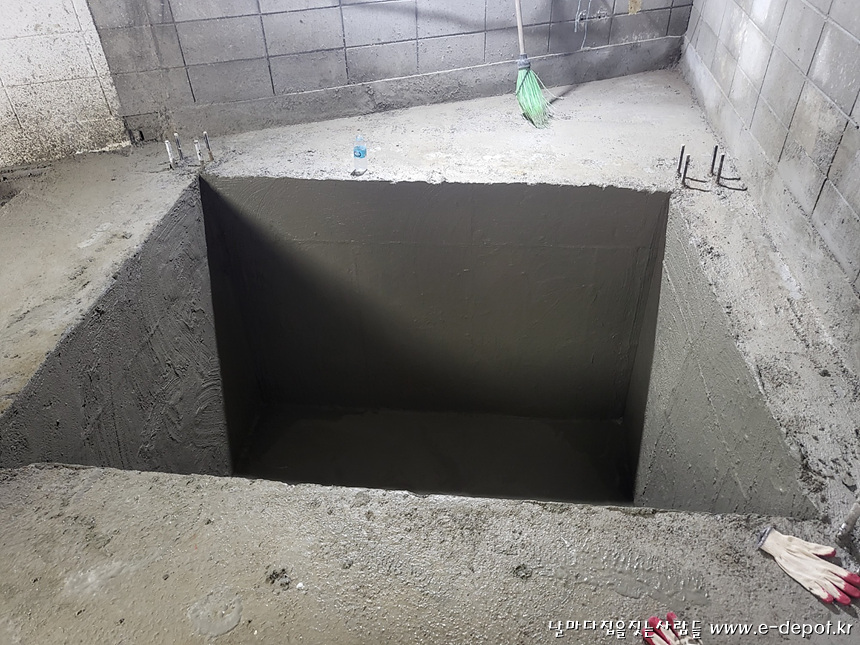

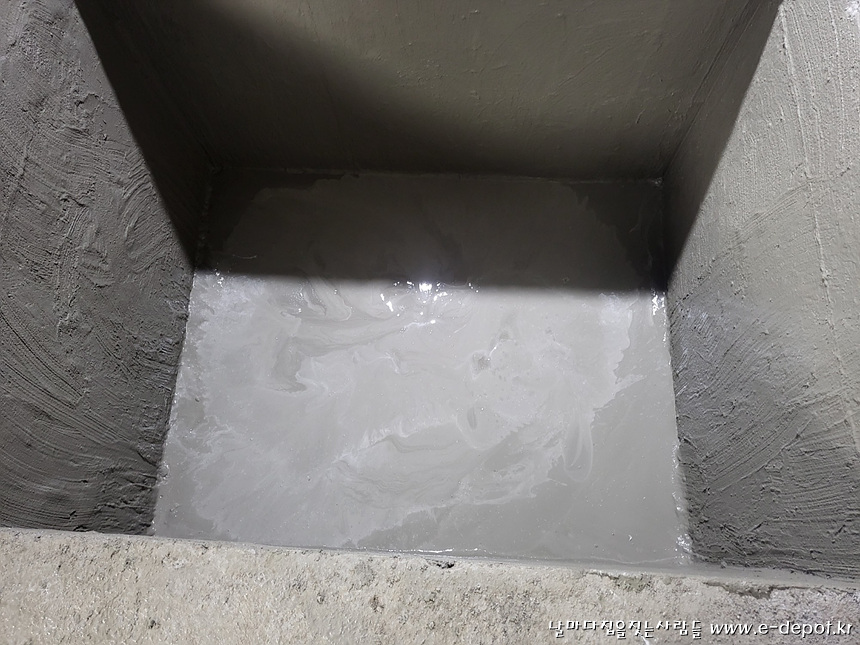

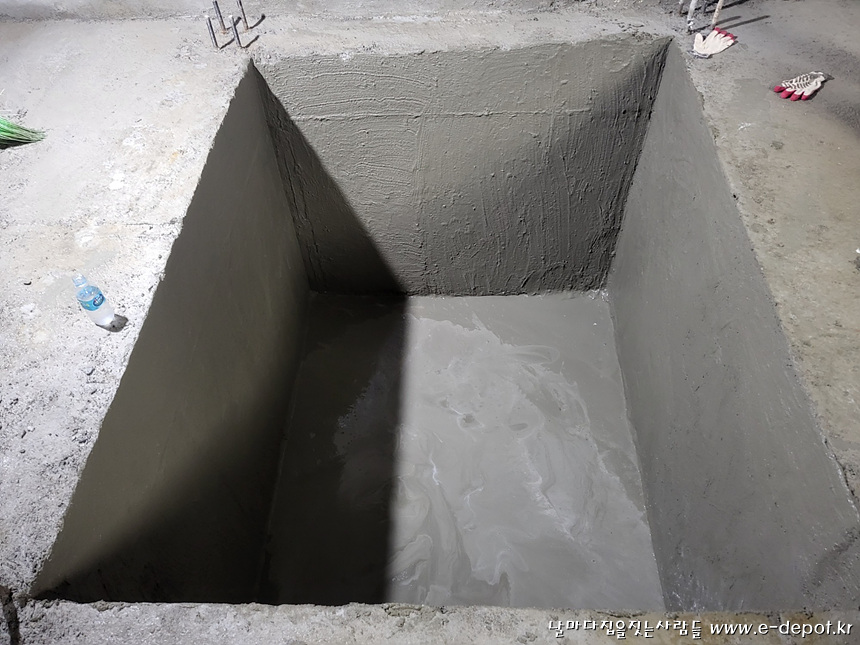

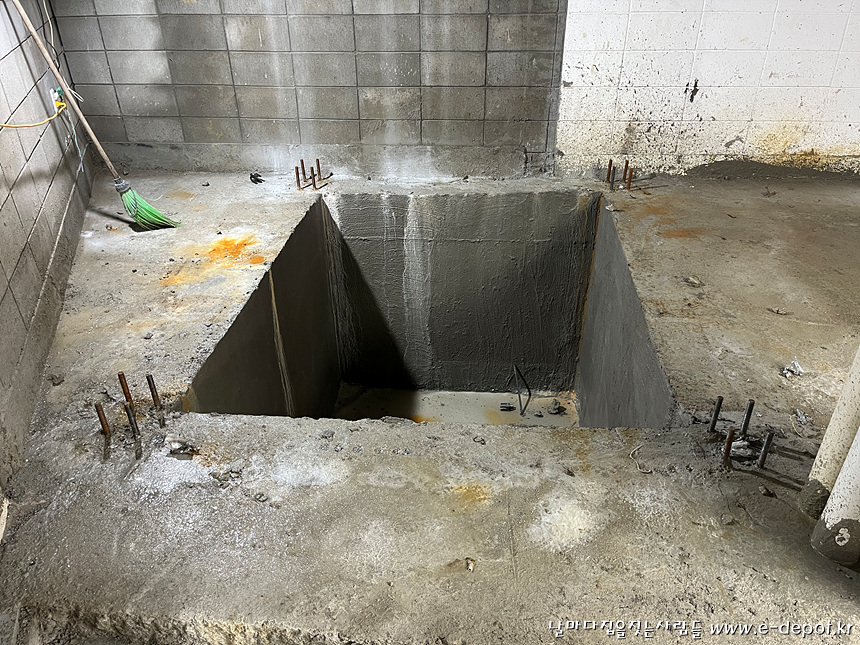

엘리베이터 PIT층 콘크리트 타설 후 방수작업까지 마무리 한 사진입니다.

이제 엘리베이터실 조성을 위한 철골조 설치 작업을 진행하도록 합니다.

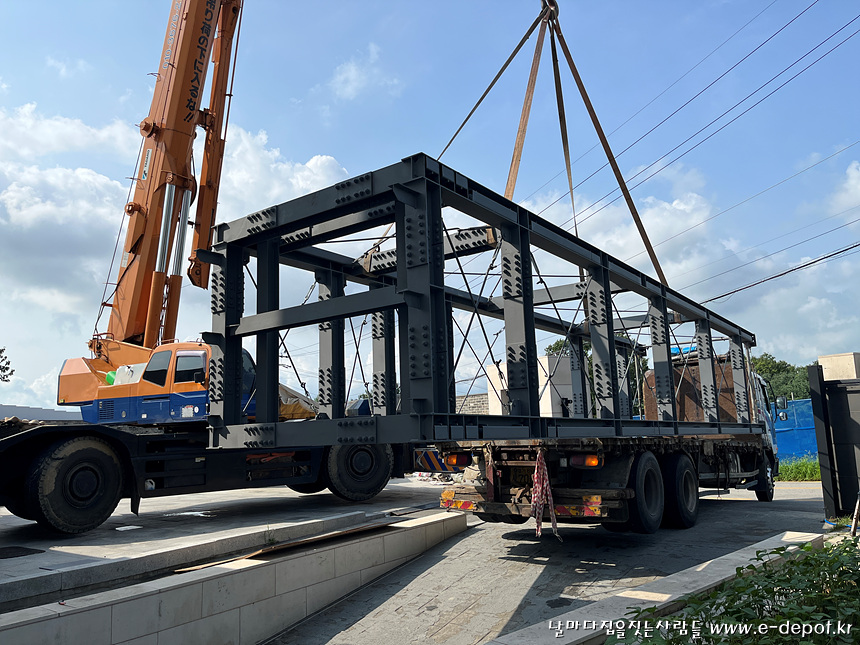

엘리베이터실 조성을 위한 철골조 현장 도착.

엘리베이터실 철 구조물은 공장에서 제작하여 현장에 반입했습니다.

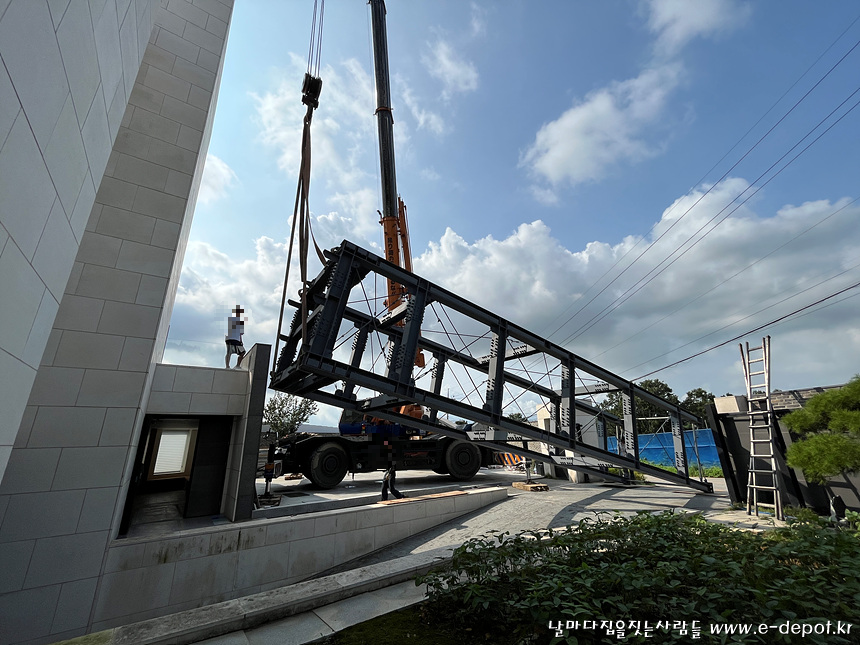

아래는 엘리베이터실 철구조물을 양중하는 동영상입니다.

https://youtu.be/4dHibEjSYEU

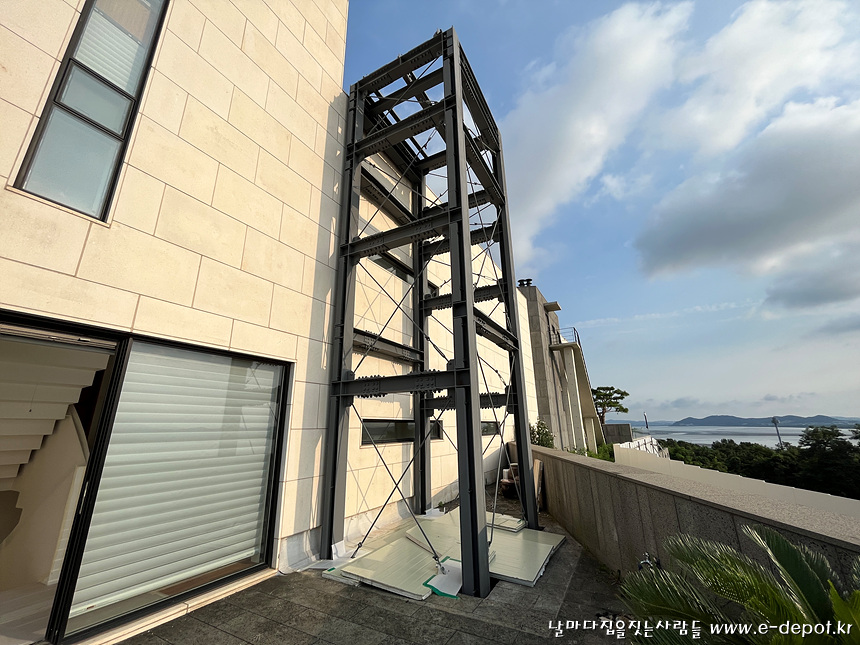

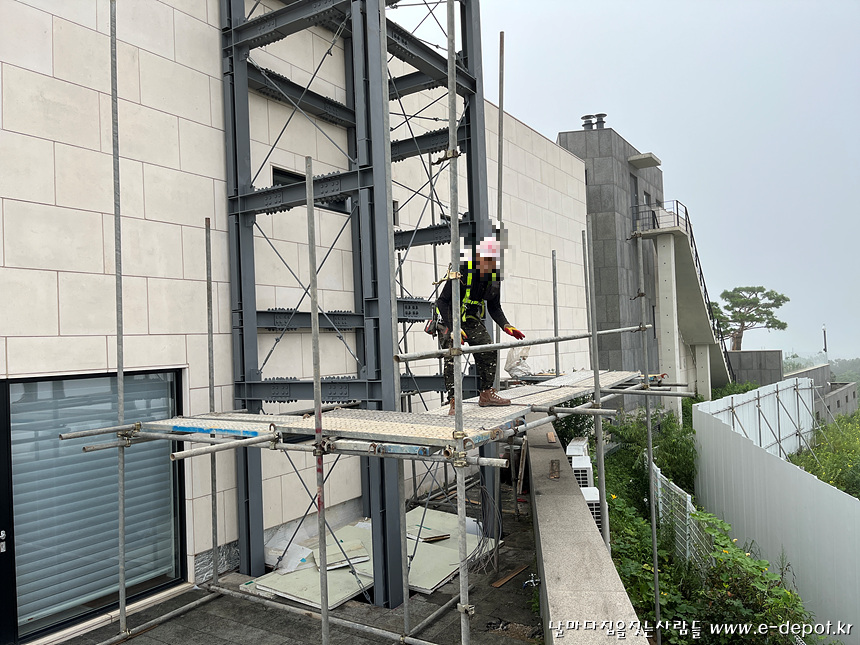

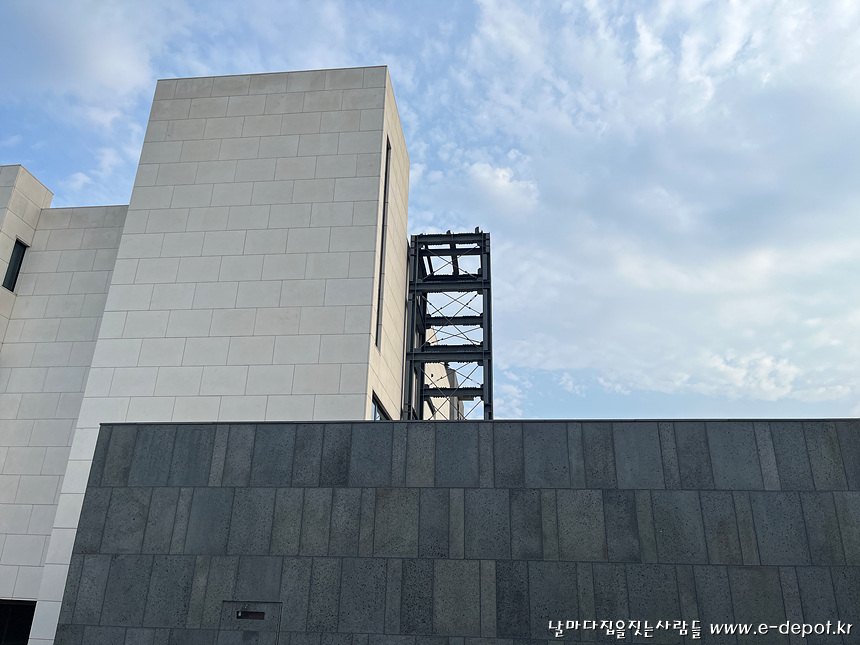

엘리베이터실 철구조물이 설치 완료된 사진입니다.

안전사고없이 무사히 철골작업을 마무리 하였습니다....

작업자 여러분 수고하셨습니다....ㅉㅉㅉ

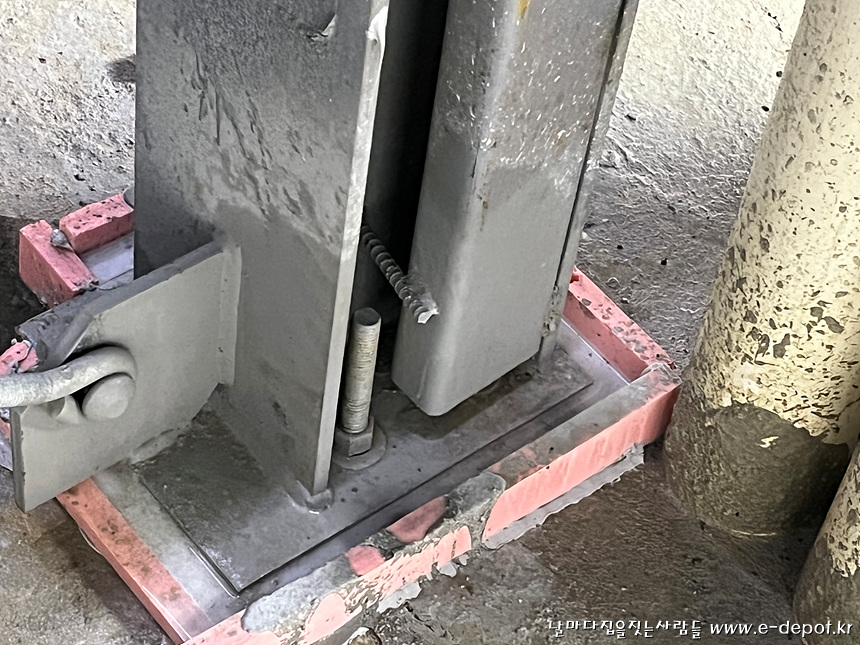

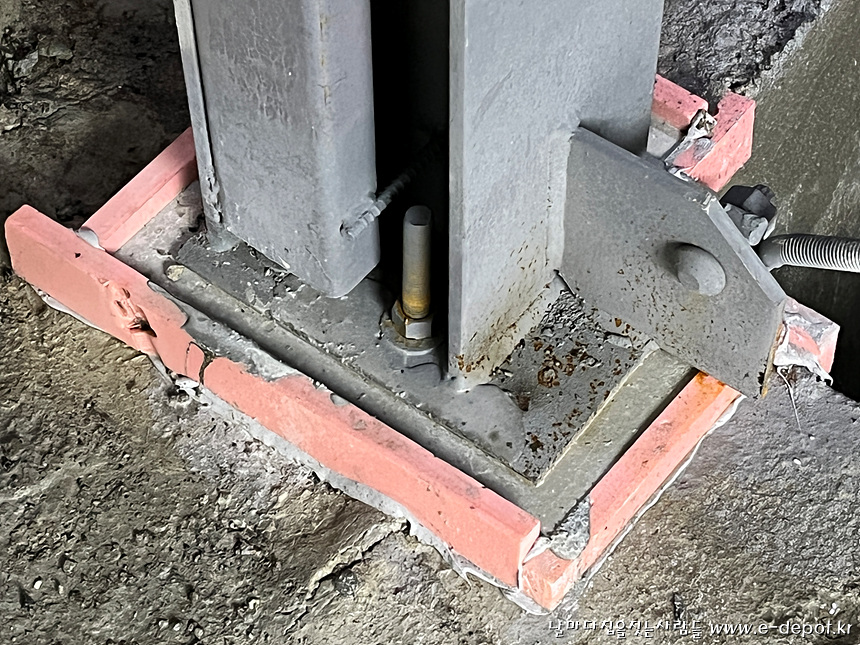

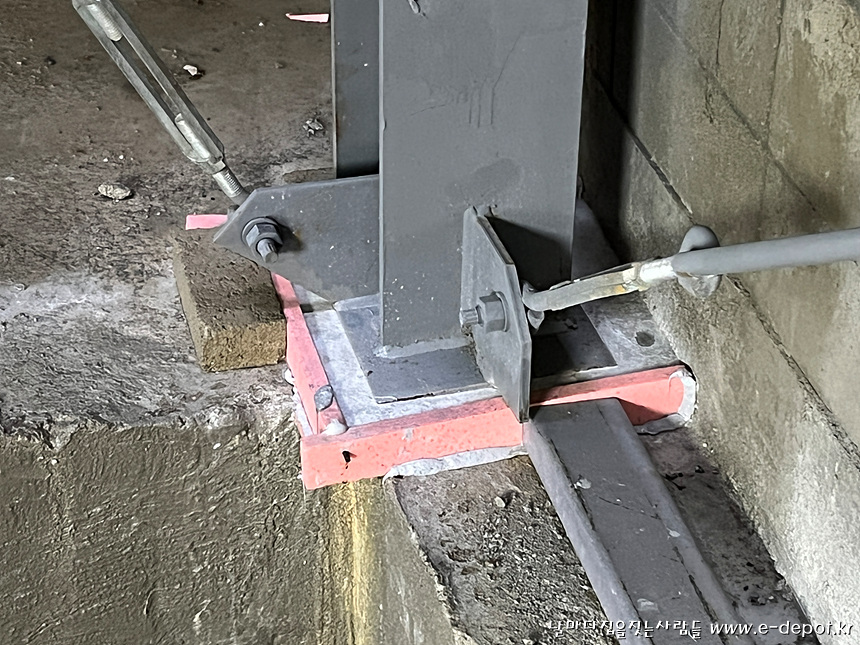

PIT층 철골 접합부위 무수축몰탈 타설 사진입니다.

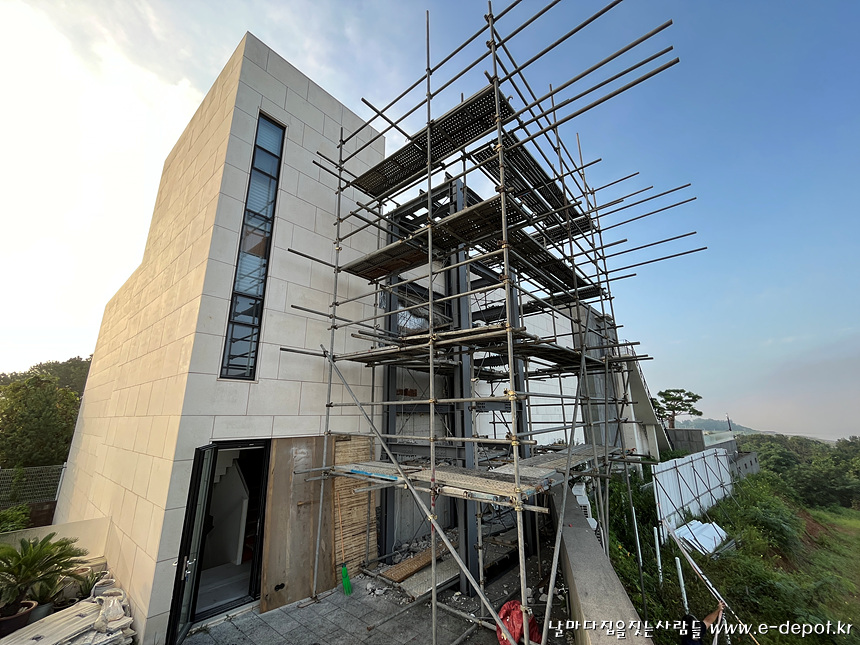

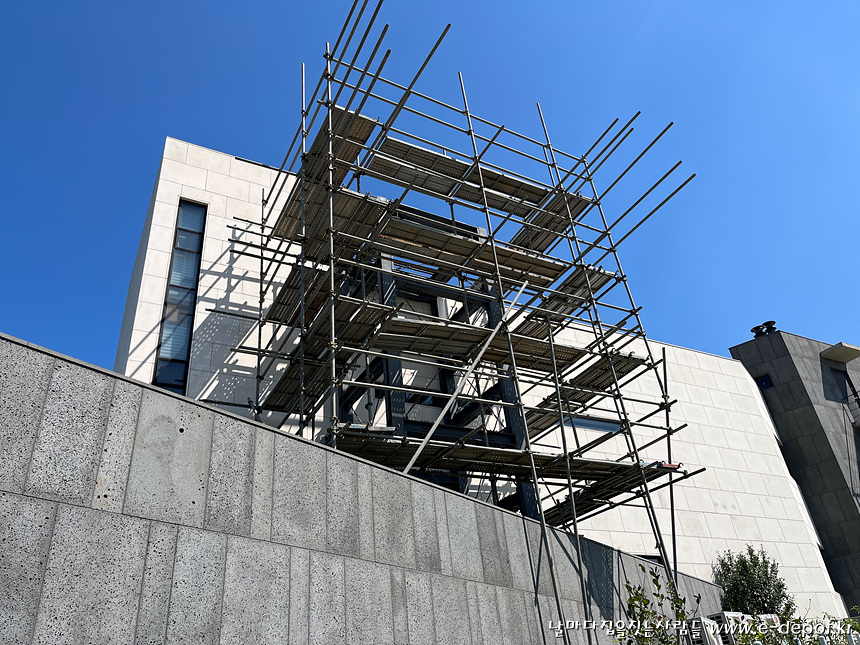

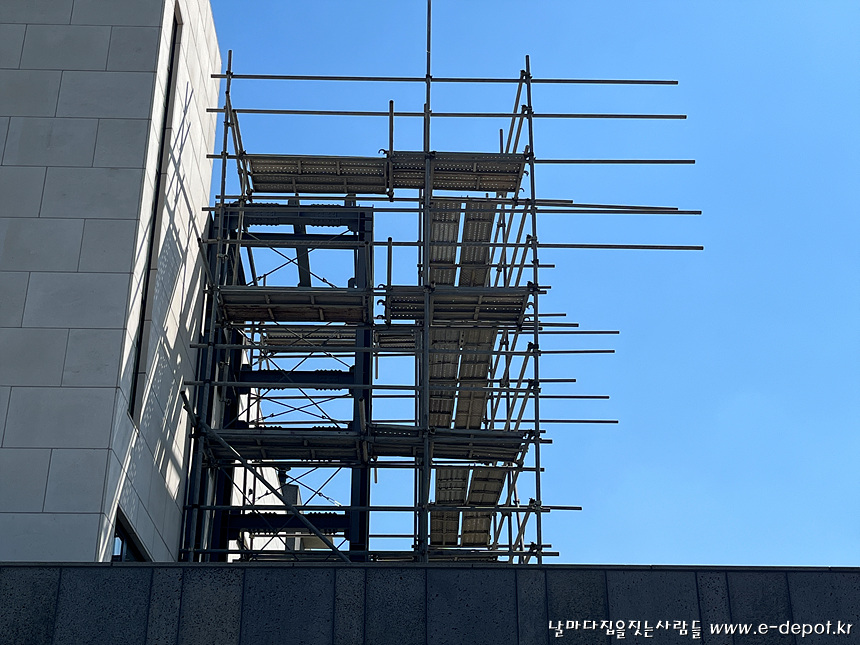

엘리베이터실 철골설치작업이 마무리 되면 다음 공정에 대비하여 비계설치작업을 합니다.



날마다집을짓는사람들의 파주 송촌동 C씨주택 리모델링공사 중 엘리베이터실 설치공사 과정이었습니다.
