철근콘크리트주택 스라브거푸집 단열재깔기,동바리,후리도메,우수드레인설치

철근콘크리트주택 스라브거푸집 단열재깔기,동바리,후리도메,우수드레인설치

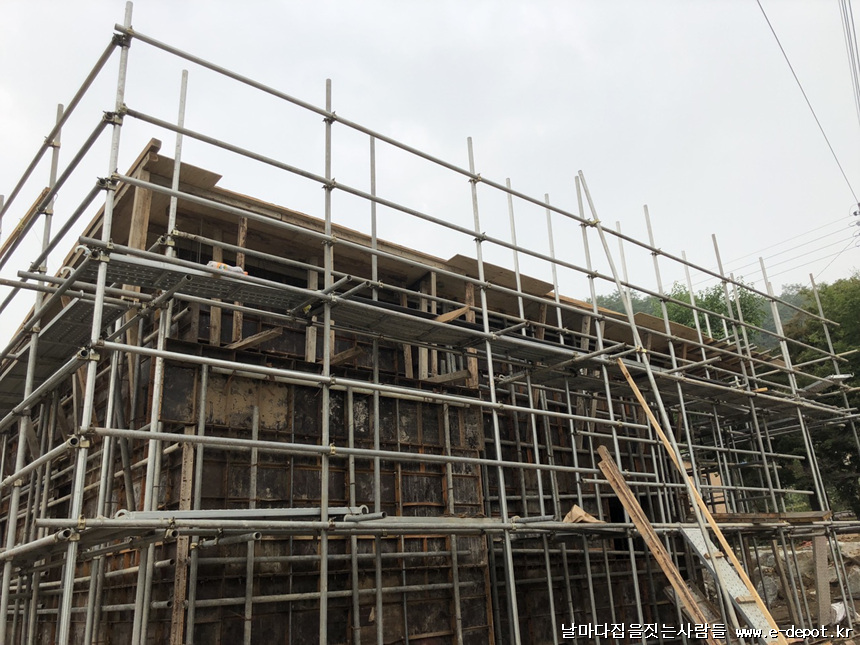

옹벽 유로폼거푸집 설치가 완료되면 스라브 합판거푸집 설치작업으로 거푸집조성작업이 마무리됩니다.
층별 스라브의 경우는 해당이 없지만 지붕과 같이 최상층 스라브의 경우 외부와 직접 접하는 부위로 단열재를 시공하여야 합니다. 단열재는 스라브 상부에 붙일수도 있고 스라브 하부에 붙일수도 있는데 상부에 붙이는 경우는 골조가 마무리 된 후 후시공하면 되지만 스라브하부에 붙이는 경우는 골조작업시 시공을 해야 합니다. 물론 후시공이 안되는것은 아니지만 작업의 편의성이나 단열재와 스라브골조와의 기밀한 접착을 위해서 콘크리트골조작업시 선시공하는것이 유리합니다. 스라브거푸집 마무리 작업과 단열재깔기, 동바리, 후리도메, 우수드레인설치과정을 공사사진과 함께 알아보겠습니다.

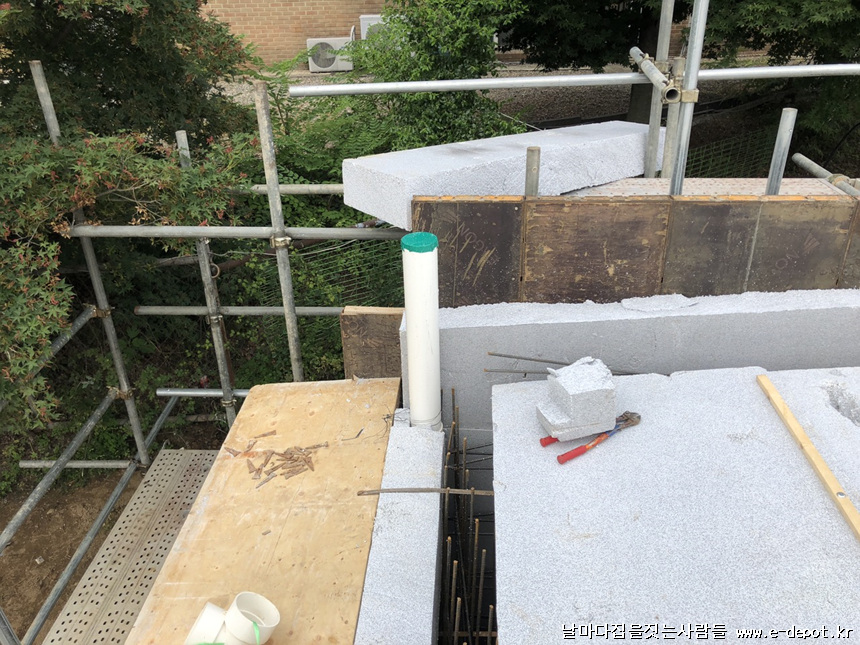

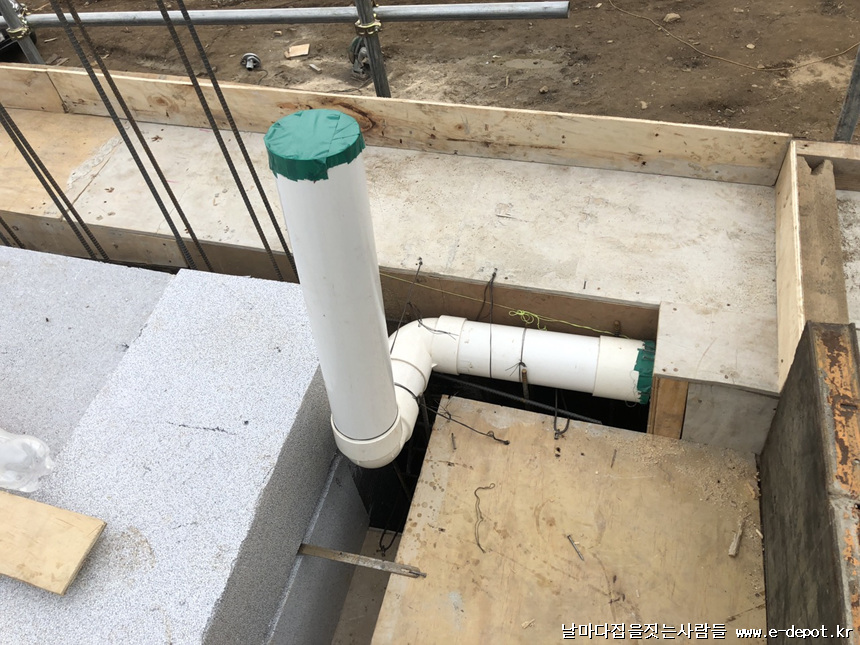

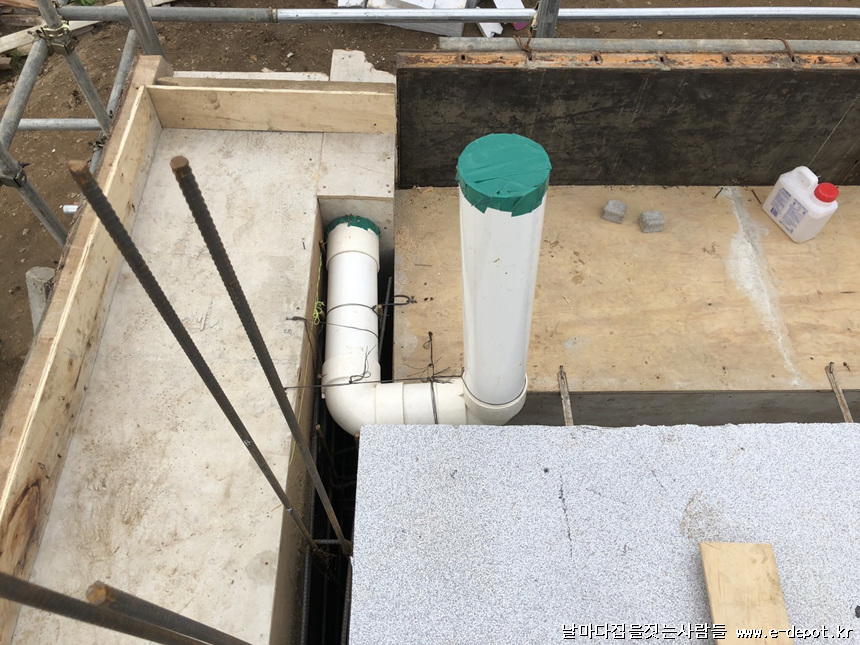

건물 좌측면 기준으로 우측에 위치한 우수드레인 매립사진입니다. 지붕에 우수거터를 설치할 계획으로 P.V.C배관을 이용하여 우수드레인을 매립하였습니다.

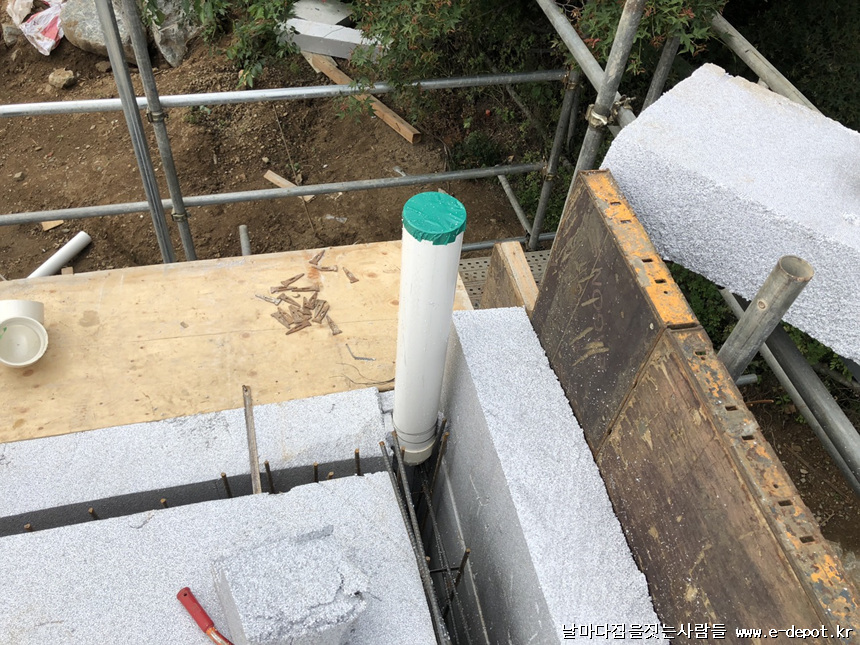

건물 좌측면 기준으로 좌측에 위치한 우수드레인 매립사진입니다. 좌측과 우측 우수드레인간 우수거터를 설치할 계획입니다.

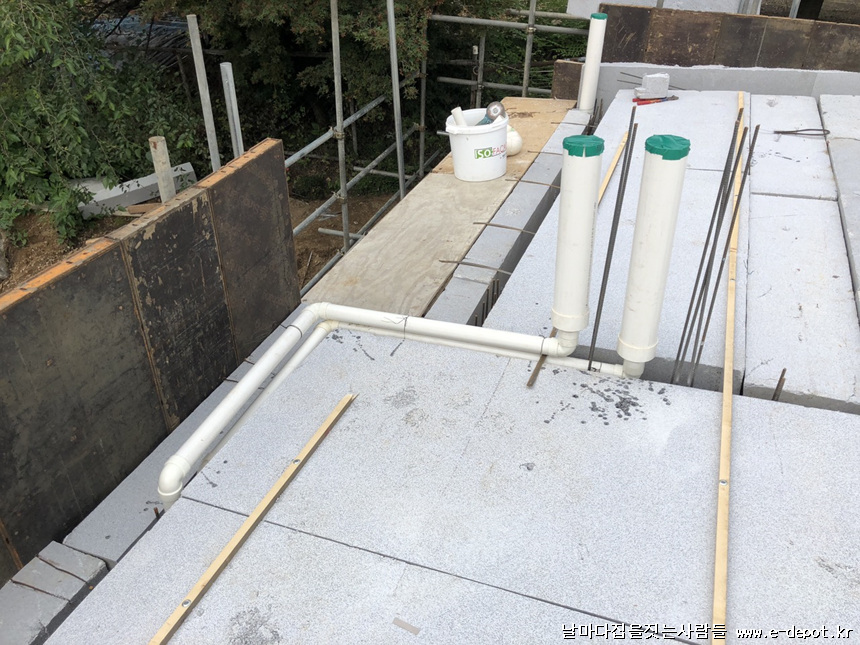

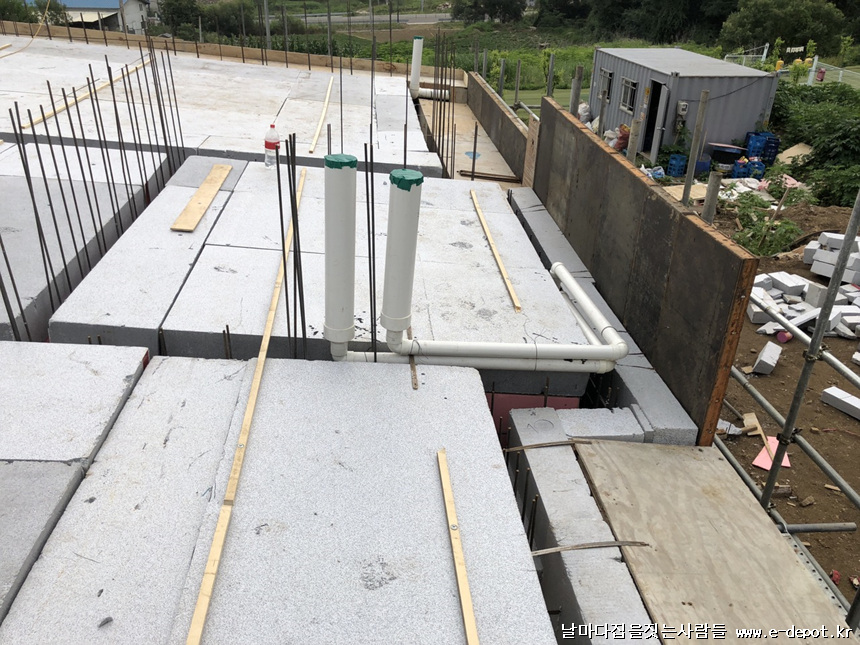

오수와 하수의 벤트사진입니다. 벤트는 건물 옆면으로 노출시키는것 보다 지붕으로 노출시킨 후 무동력 환기팬을설치하는것이 좋습니다. 옆면으로 노출을 시켜 후드캡을 씌울경우 습기가 배출되면서 기체가 액체로 바뀌는 현상이 발생하여 후드 하부를 통해 벽면으로 물이 흘러내려 건물에 오염이 되는 원인이 되기도 합니다. 오염방지 후드캡이 시중에 있기는 하지만 근본적으로 지붕으로 환기팬을 설치하여 내부의 습기나 냄새를 배출해주는것이 좋으며 이때 정화조의 환기팬을 지상에 별도로 설치하지 않아도 됩니다.

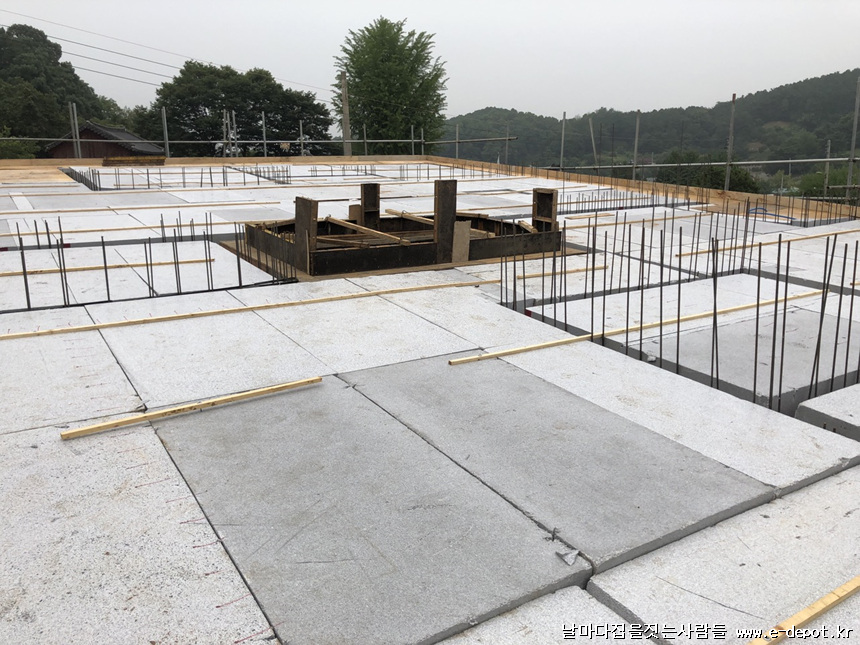

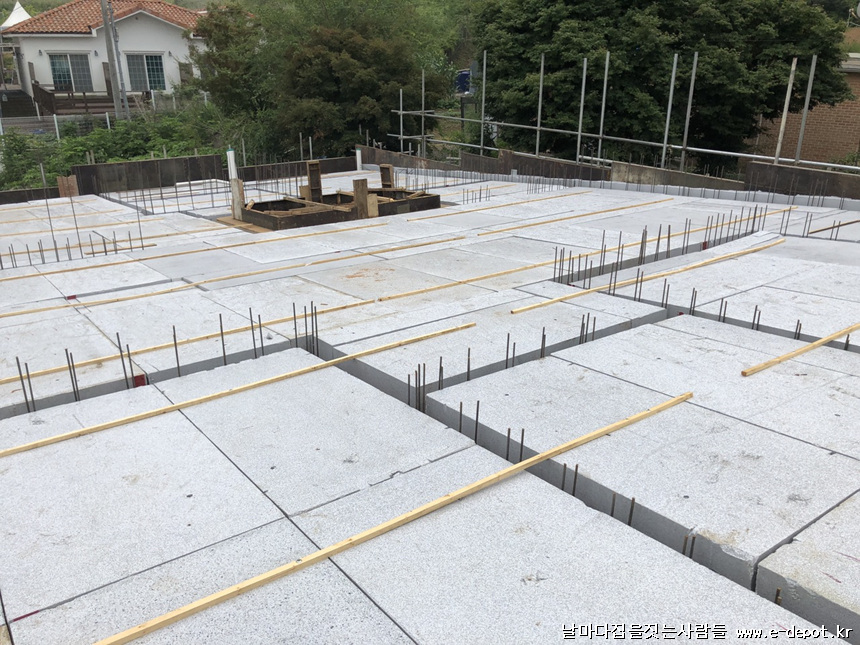

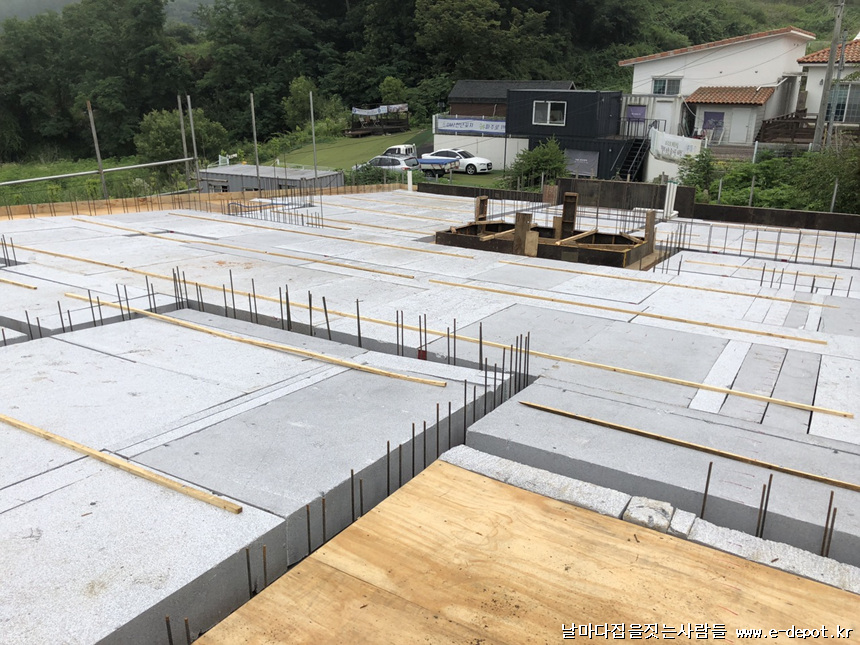

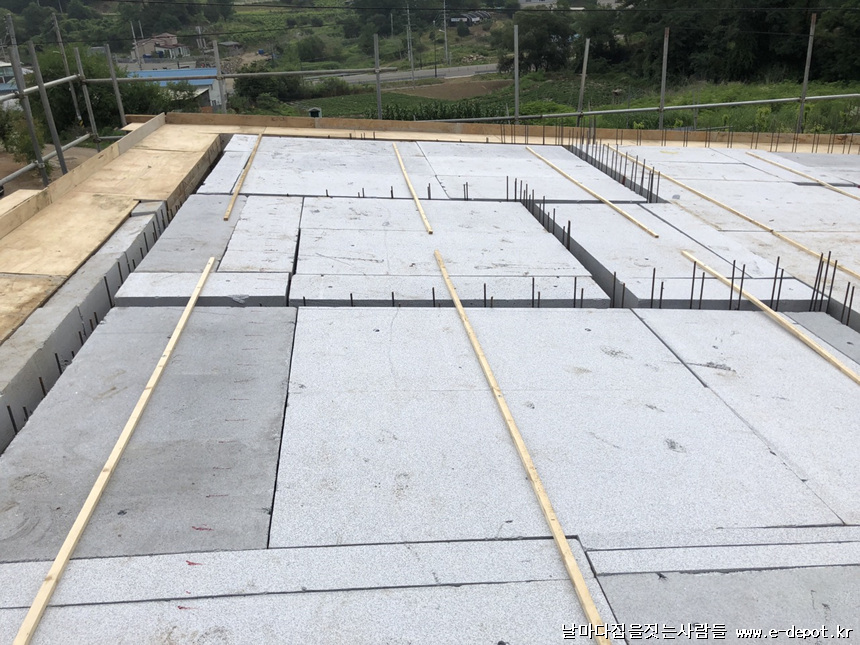

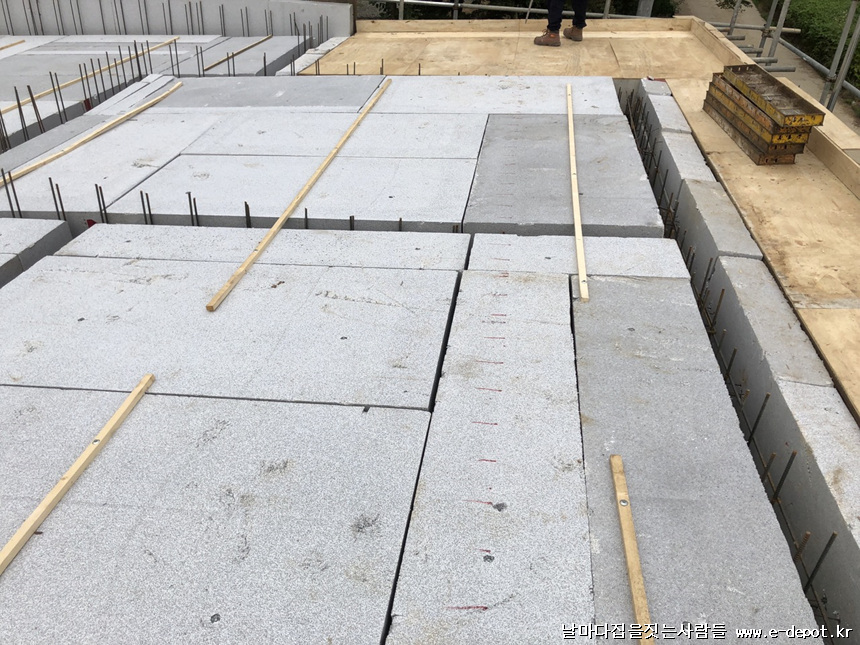

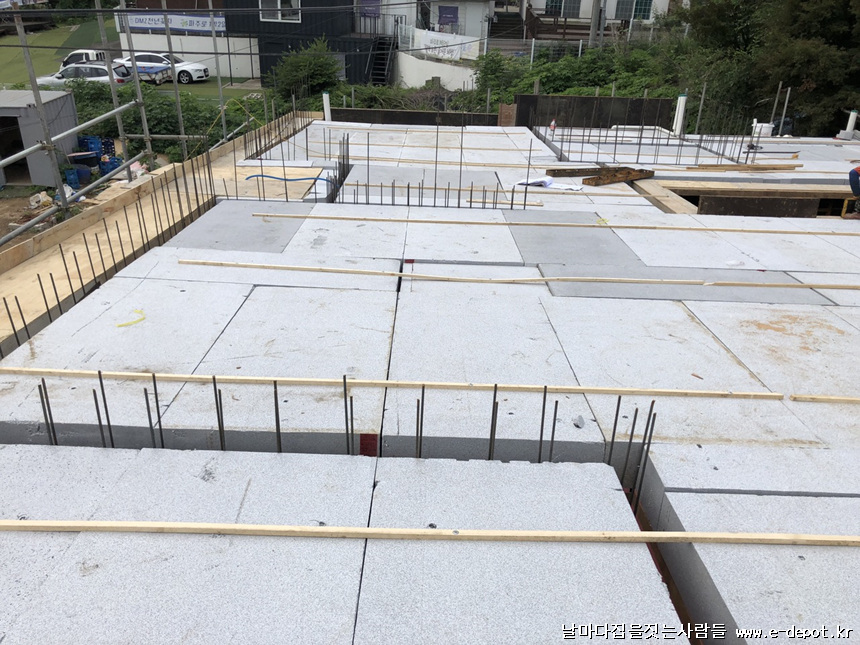

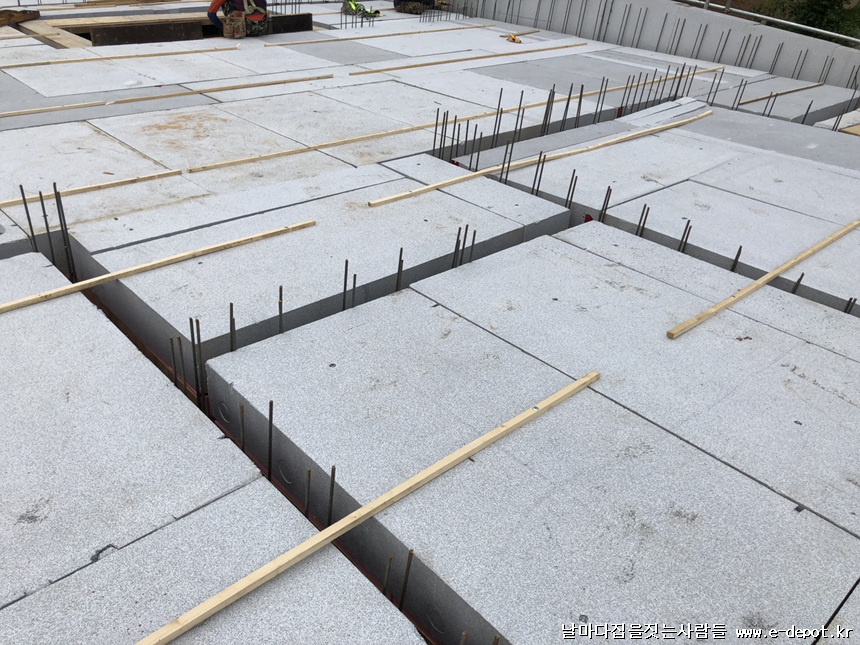

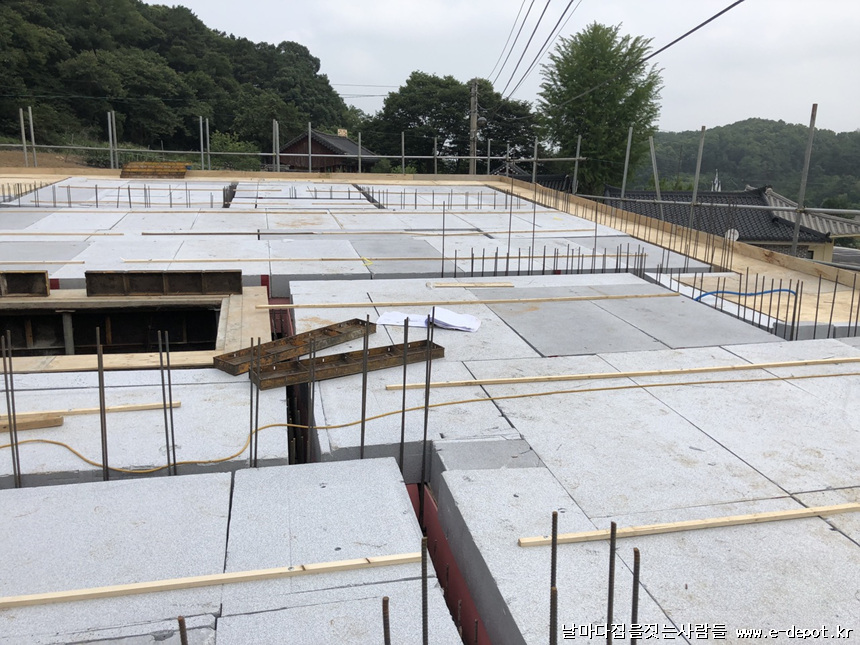

지붕 스라브에 단열재를 깔아 놓은 사진입니다. 단열재간 틈이 생기지 않도록 최대한 기밀하게 깔아주고 틈이 발생할 경우 우레탄폼 등을 이용하여 틈새를 충진해 주도록 합니다.

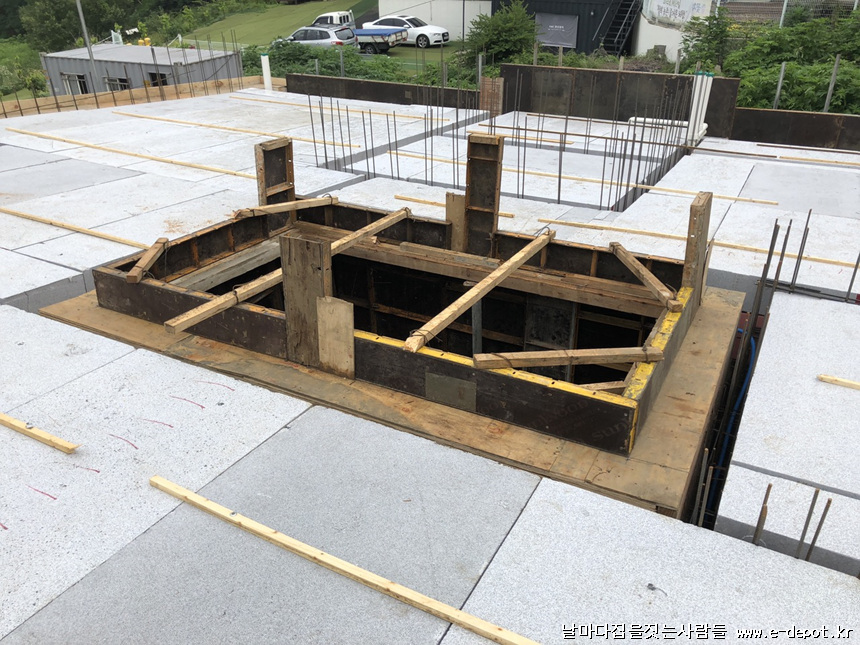

지붕 천창 개구부 사진입니다. 철근 배근 후 방수턱을 만들어 스라브의 빗물이 직접 영향 받지 않도록 조치합니다.

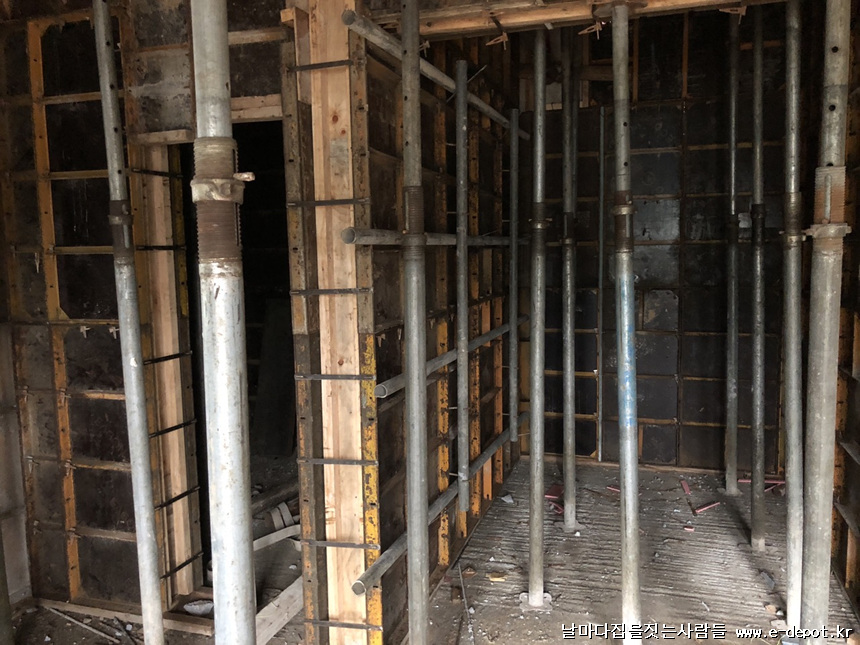

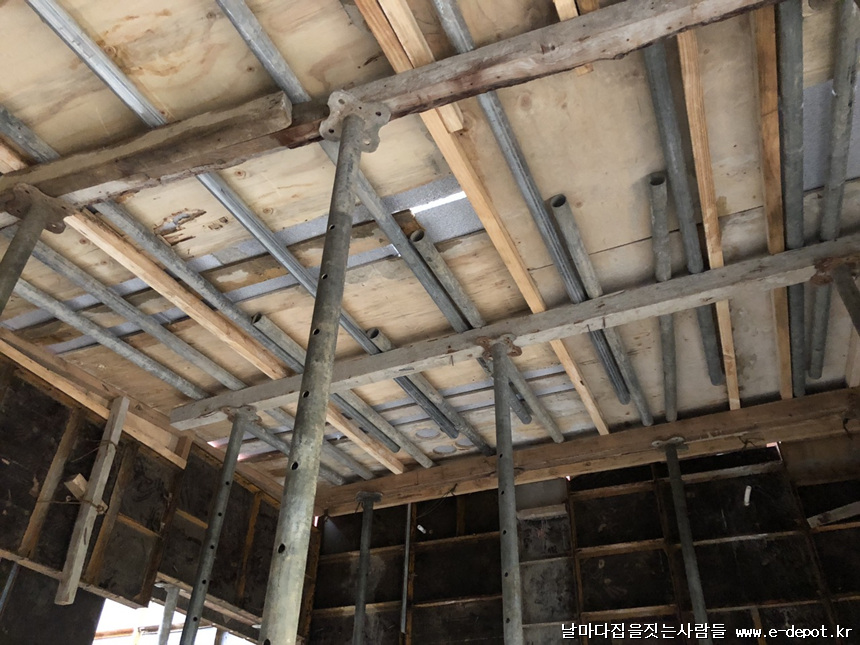

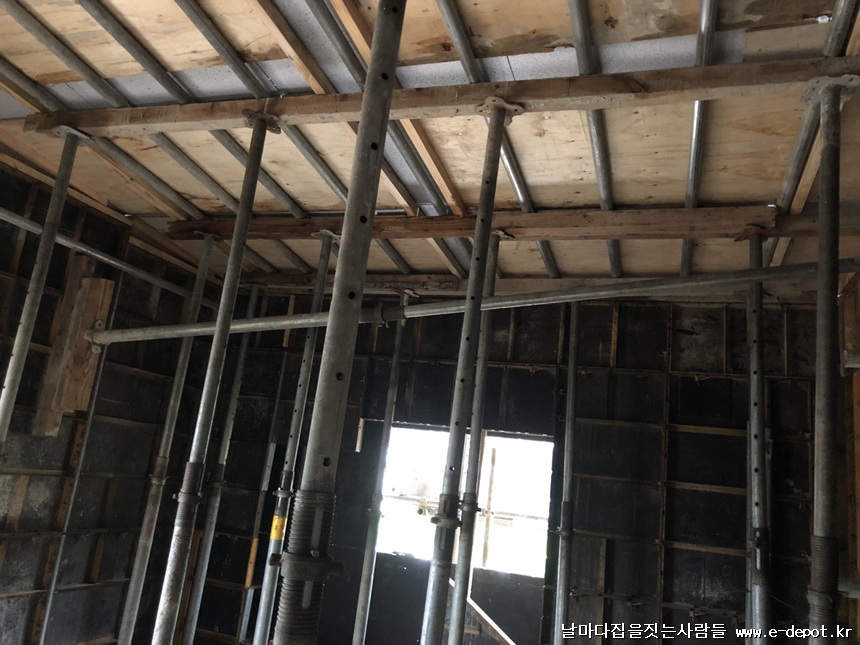

스라브 하부 동바리 설치 사진입니다.

유로폼 설치시 폼핀이나 후레타이의 중요성은 이전에도 얘기했지만 다시한번 짚어보자면 벽체 유로폼거푸집이 콘크리트 타설시 콘크리트의 압력을 버티려면 폼핀이나 후레타이가 제위치에 정확히 설치되어야 합니다. 간혹 작업자가 실수로 빼먹는 경우 콘크리트 타설시 유로폼이 터져 나가거나 배가 부르게 되어 콘크리트 품질이 떨어질뿐아니라 자칫 큰 사고로 이어질 수 있으니 절대 폼핀이나 후레타이 부속을 빼먹고 시공하는 일이 없도록 하여야 합니다. 유로폼 조립시 작업자가 1차적으로 철저히 작업해야하고 작업지시자나 관리자가 꼼꼼히 체크하여 누락되는 경우가 발생하지 않도록 보강조치 절차를 반드시 거친 후 콘크리트 타설작업에 임하도록 해야 합니다.

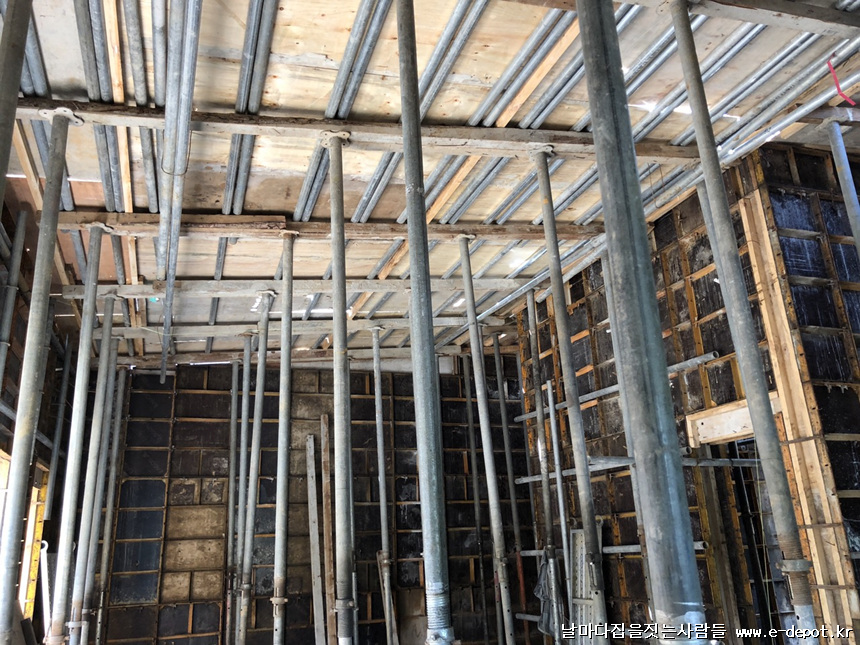

동바리의 경우는 동바리간 이격거리(약 900mm)를 일정간격 유지해서 설치해야 합니다. 그리고 층고가 높은 경우 동바리간 후리도메(수평연결)를 하여 동바리가 유동없이 받침역할을 충분히 할 수 있도록 해줘야 합니다.

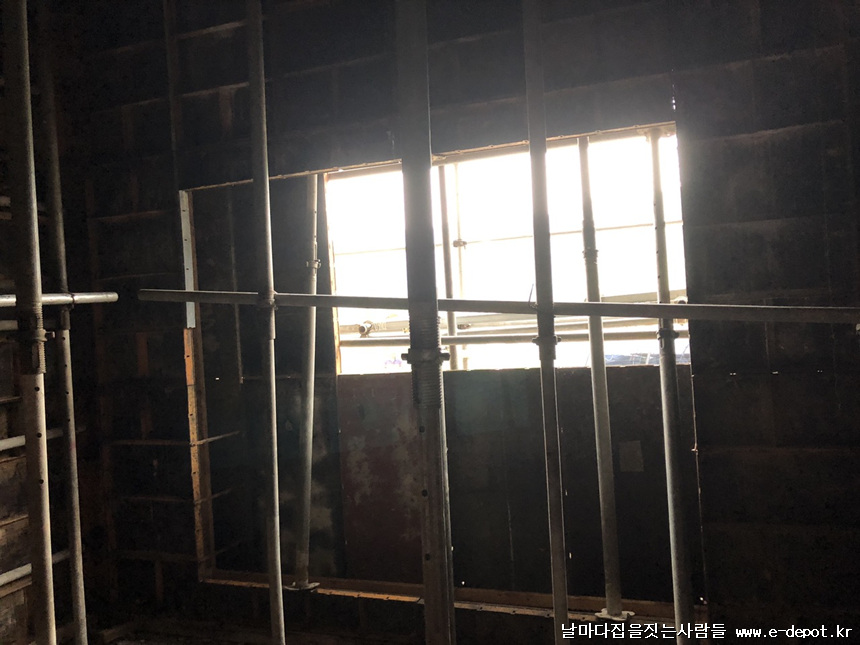

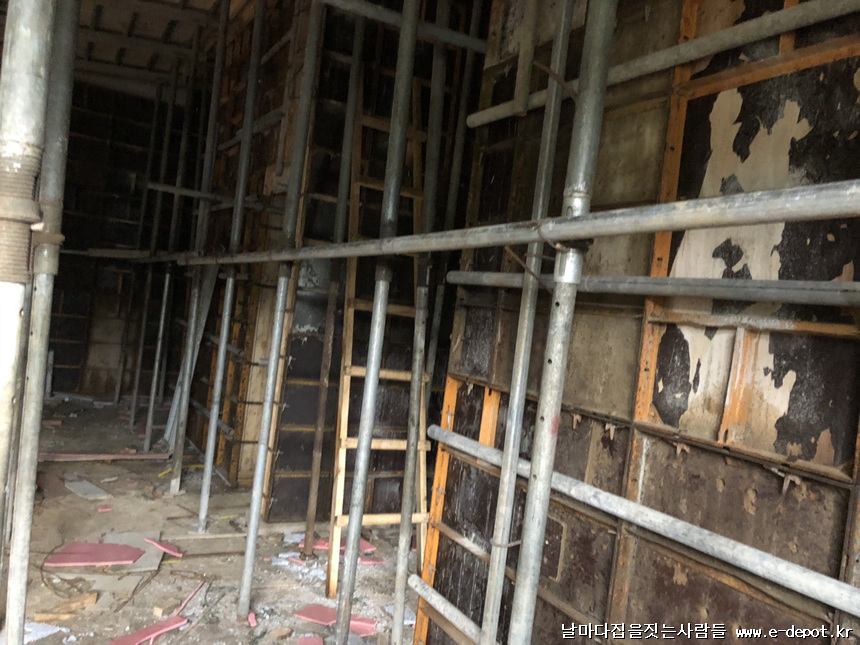

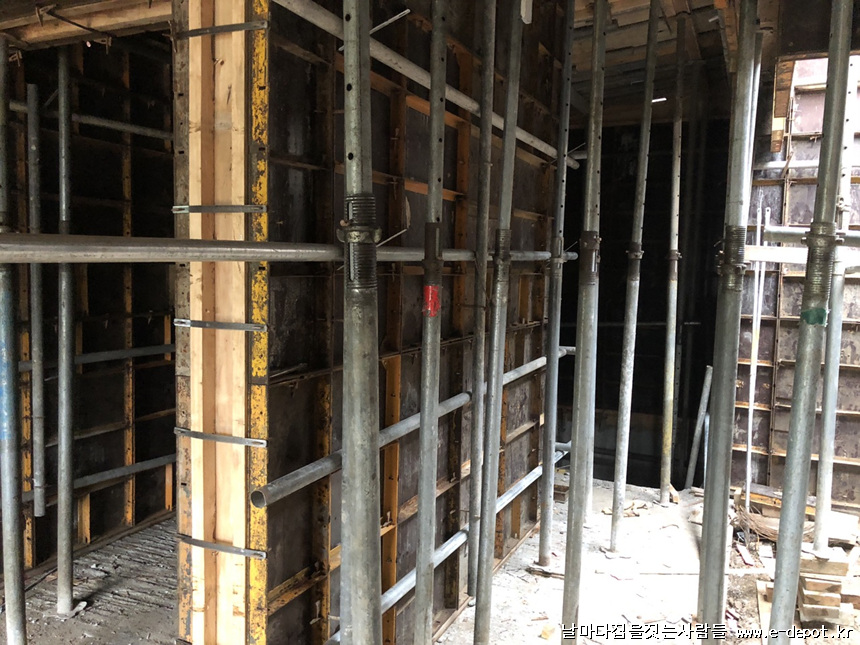

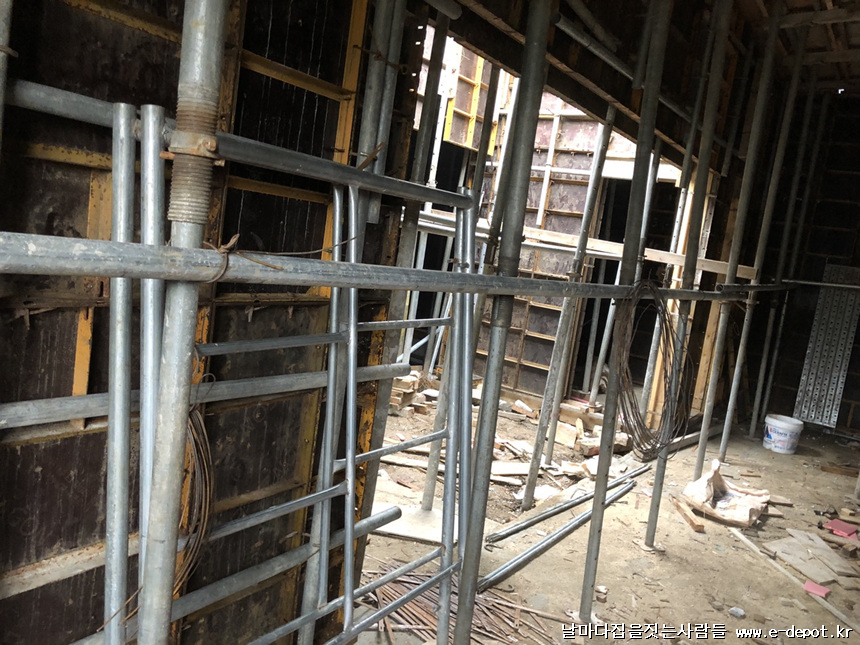

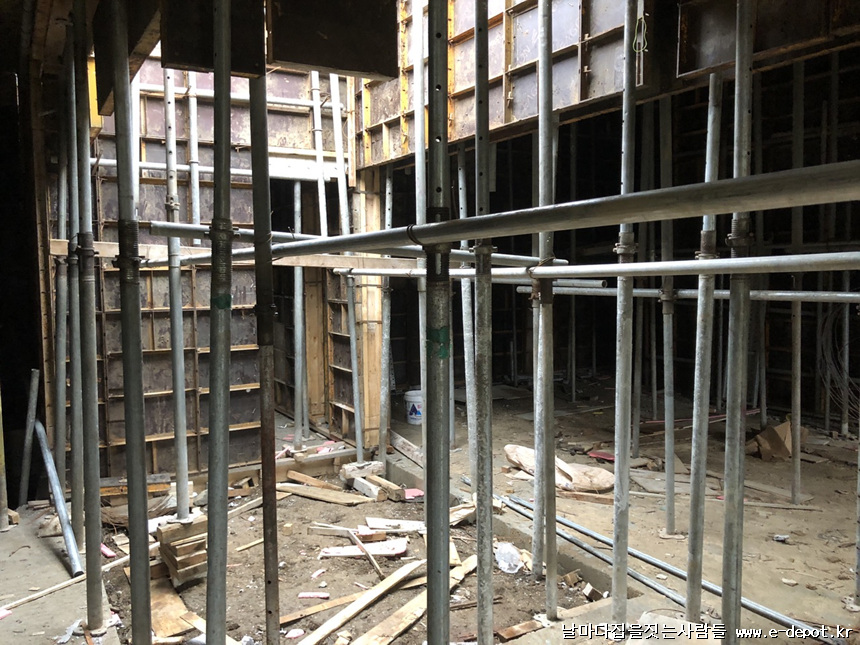

동바리간 후리도메(수평연결)을 한 사진입니다.

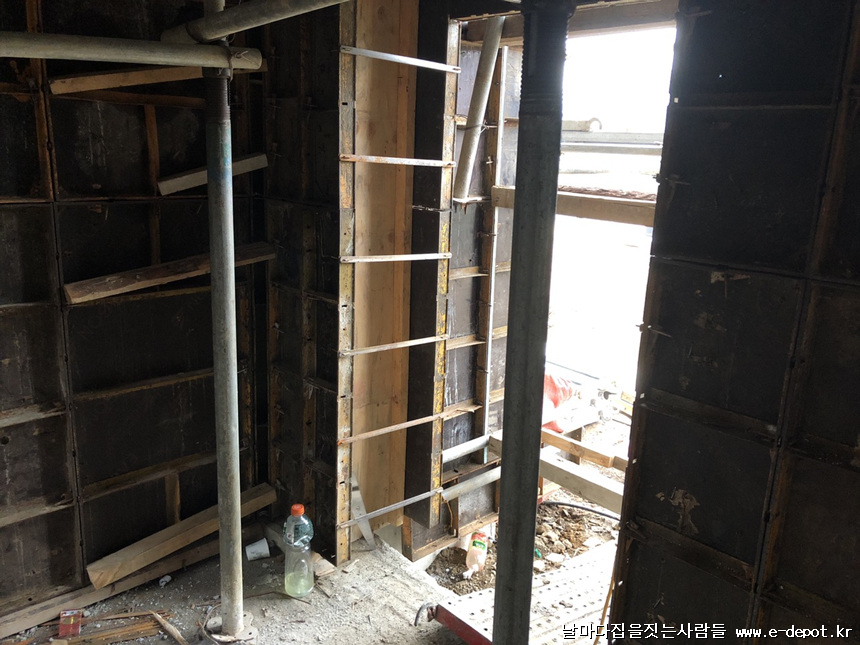

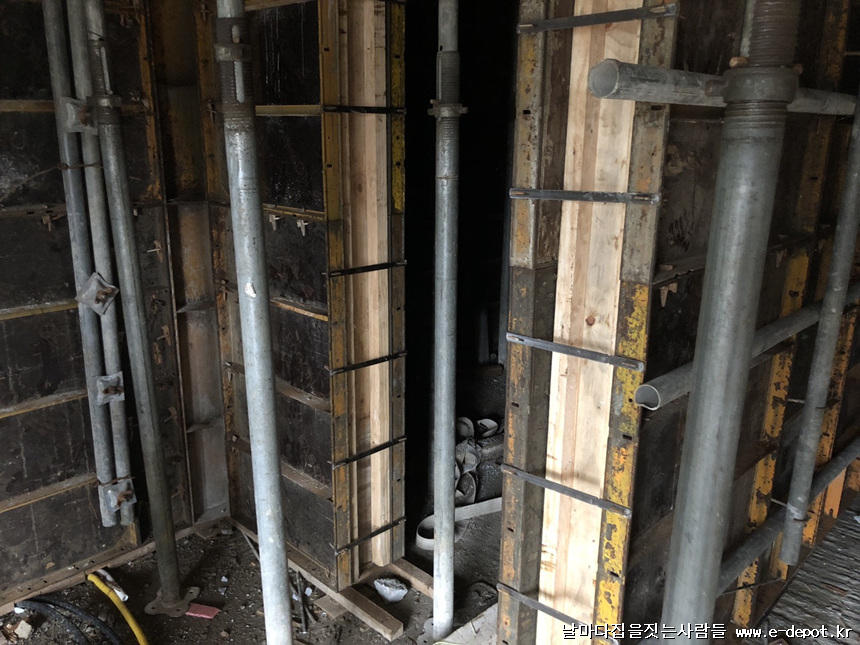

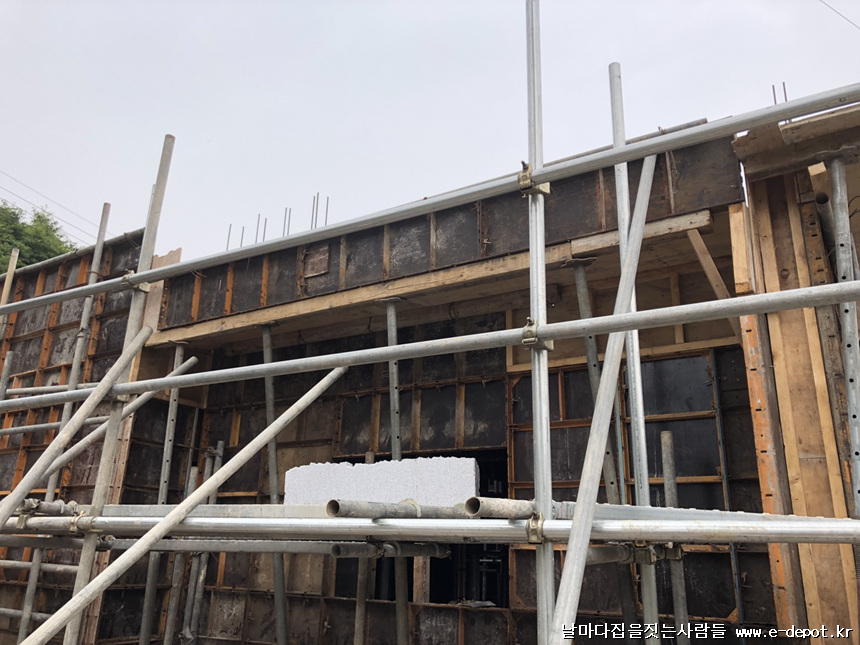

옹벽 단부에 후레타이를 일정간격으로 보강한 사진입니다. 콘크리트 타설시 콘크리트압력을 유로폼간 버틸 수 있는것은 후레타이가 그 역할을 합니다. 예전에 목재합판을 사용할때는 반생이 그 역할을 대신하였지요. 후레타이 설치가 불가능할 경우 반생으로 대신하여 반드시 보강조치하여야 합니다.

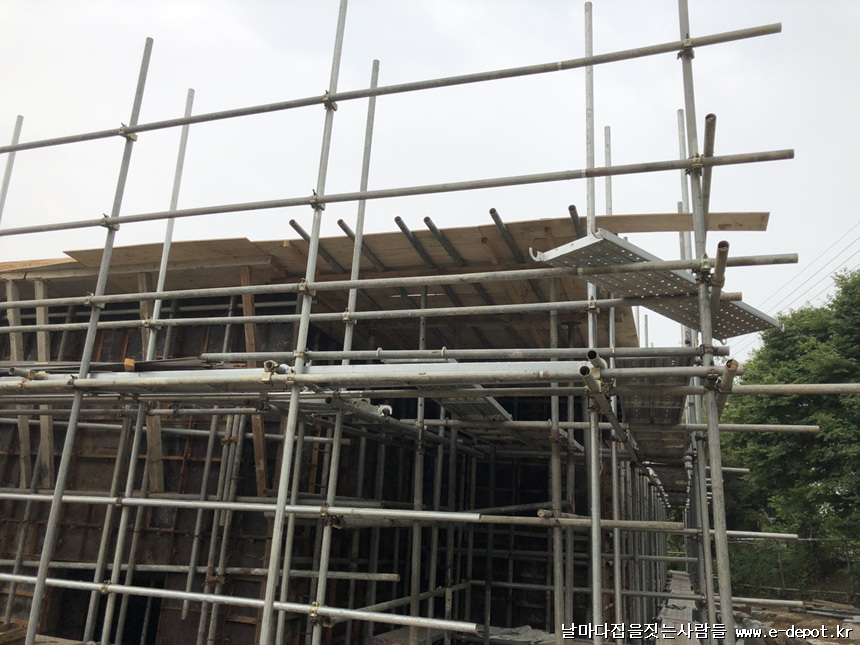

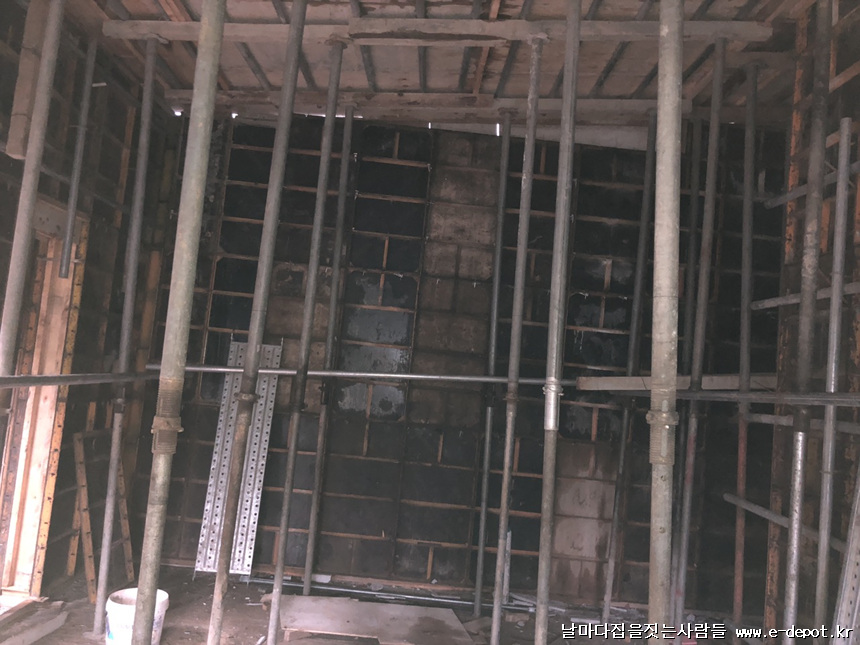

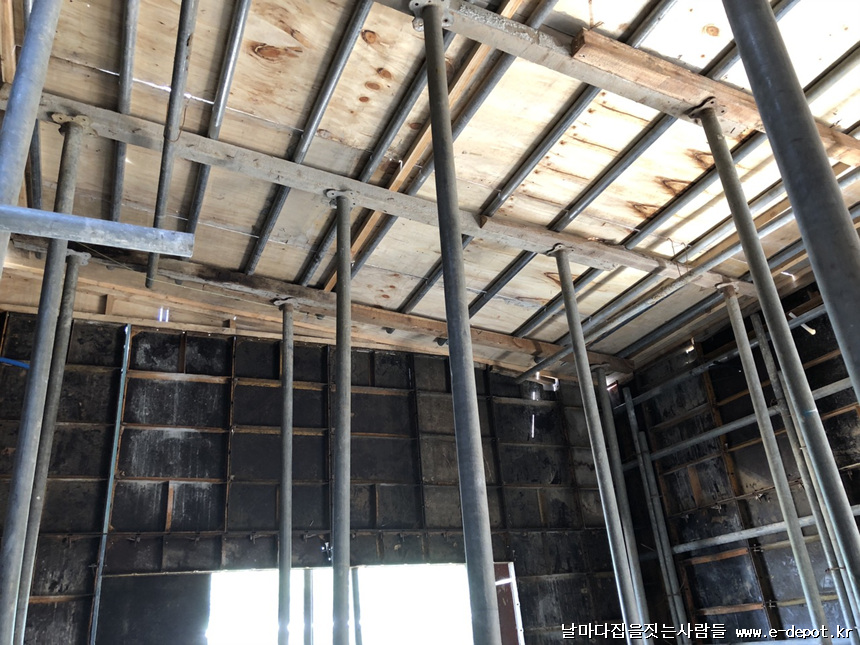

지붕 처마 합판거푸집 하부사진입니다.

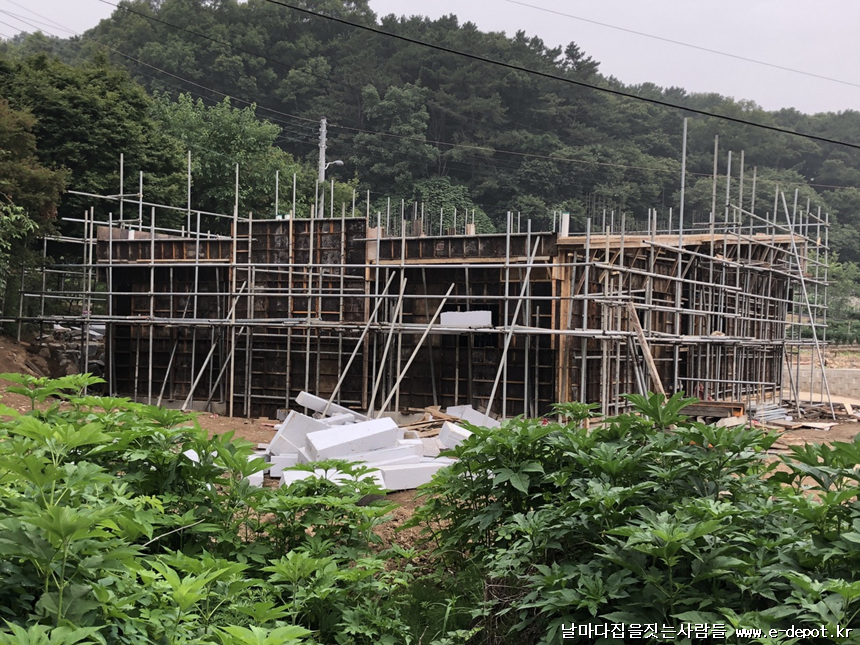

지붕 스라브 처가마 넓은 거푸집을 동바리(서포트)로 받칠 경우 지면에서 부터 시작하여 상부까지 일체감있게 받쳐주도록 합니다. 간혹 외부비계를 이용하여 비계에다 동바리를 받치는 경우가 있는데 이는 절대 해서는 안되는 위험한 방법입니다. 2층 이상의 높이를 작업하다보면 일을 쉽게 하기 위해서 이런 방법을 사용하는 작업자들이 간혹 있는데 외부비계는 작업자들이 작업을 하기 위한 발판역할을 하는것이기 때문에 일정무게를 버틸수는 있지만 콘크리트와 같이 무게감있는 중량을 버티기는 어렵습니다. 특히 콘크리트 타설시 압력이 배가 되어 콘크리트 타설시 붕괴의 위험이 발생할 수 있으니 동바리를 외부비계에 받치는 방법은 절대 사용하지 말고 안전한 다른 방법을 강구하도록 해야겠습니다. 주택은 일반 상업건물처럼 높지 않으니 가능한 바닥 지면에서부터 동바리를 세워주도록 합니다. 높이가 높을 경우 동바리간 후리도메를 하여 유동이 생기지 않도록 철저히 보강하면 되겠습니다. 콘크리트 타설시 붕괴의 원인은 동바리를 제대로 받쳐주질 못한경우가 많으니 동바리는 바닥면이 단단하고 고른곳에 수직으로 반듯하게 세워 받치도록 해야 합니다.

날마다집을짓는사람들의 철근콘크리트주택 스라브거푸집 단열재깔기,동바리,후리도메,우수드레인설치 과정이었습니다.

집짓기의 모든 과정에는 위험이 도사리고 있습니다. 작업을 많이 해본 작업자들은 경험이 많고 노련하기 때문에 사고의 위험요소를 잘 알고 있지요. 그래서 능숙한 작업자들은 안전하게 시공을 합니다. 간혹 편법을 사용하는 경우가 있기때문에 관리자의 감독이 필요하지요. 사고는 항상 원인이 있기 마련입니다. 시방서나 공사기준에 맞춰 시공을 하라고 하는것은 건물의 품질을 올리기 위한 이유도 있지만 안전한 공사를 위한 목적도 있습니다. 뉴스에서 보도되는 건설현장이 사고들을 보면 대부분 공사의 무지나 편법을 사용하다가 발생하는 경우가 많습니다.

크든 작든 현장에서의 안전사고가 나지 않도록 항상 주의하여 공사에 임해야 되겠습니다.

요즘 건설경기가 어렵다 보니 편법이 난무하고 있습니다. 터무니 없는 공사금액을 제시하면서 건축주들을 현혹시켜 계약한 후 편법으로 공사를 진행하다 결국 현장이 마비되거나 피해가 발생되어 법정시비가 되기도 합니다. 결국 고스란히 건축주에게 피해가 가는 경우가 비일비재하지요. 그런데도 앞,뒤 가리지도 않고 싼 업체만 찾는 건축주들을 볼때 안타깝기도 하고 아이러니 하기도 합니다. 평생을 살아가야 할 집인데 말이죠...;
