파주시 적성면 전원주택 지붕스라브거푸집 골조공사과정입니다.

by 뱅마까치 2019. 7. 13.
반응형

파주시 적성면 전원주택 지붕스라브거푸집 골조공사과정입니다.

전원주택,단독주택,농가주택,상가주택,주말주택 등
주문주택 시공전문 날마다집을짓는사람들입니다.

철근콘크리트주택 골조공사 중 지붕스라브거푸집 시공과정입니다.

철근콘크리트주택은 옹벽과 스라브의 거푸집을 조성한 후 스라브에서 콘크리트를 타설하여 옹벽과 스라브를 동시에 완성하는 방식으로 공사를 진행합니다.

작업순서는 옹벽거푸집을 시공한 후 옹벽거푸집 위에 스라브거푸집을 시공하는 순으로 작업을 합니다.
스라브거푸집의 경우도 옹벽거푸집시공과 비슷하게 지상에서 거푸집을 조립한 후 크레인을 이용하여 스라브에서 최종 조립하는 식으로 작업을 합니다.

이번 현장의 경우 작은 면적의 스라브거푸집은 옹벽위에서 직접 시공하는 방법과 큰 면적의 스라브거푸집은 지상에서 먼저 조립을 한 후 크레인을 이용하여 옹벽위에서 최종 조립하는 방법으로 작업하였습니다.

본 대지로 옆집간 전선이 횡단하는 관계로 크레인작업이 원할하지는 않았지만 안전사고없이 무사히 스라브거푸집 조립을 하였습니다.

스라브 거푸집 시공과정을 공사사진과 함께 살펴보도록 하겠습니다.

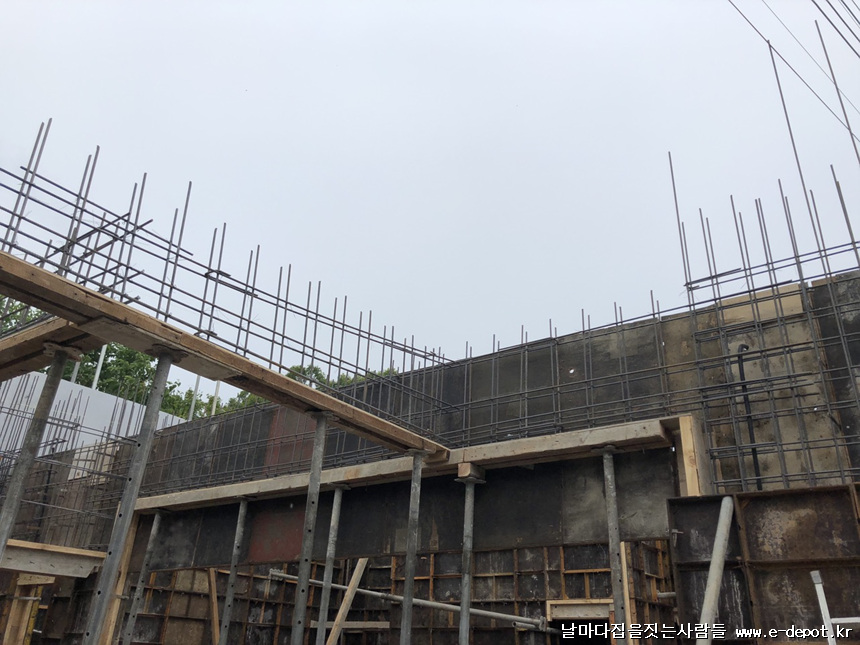

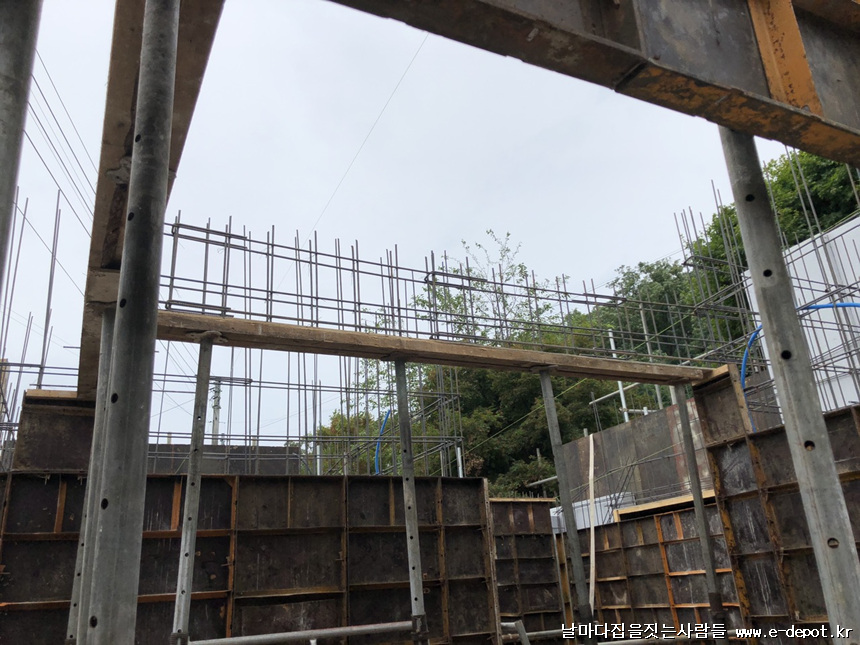

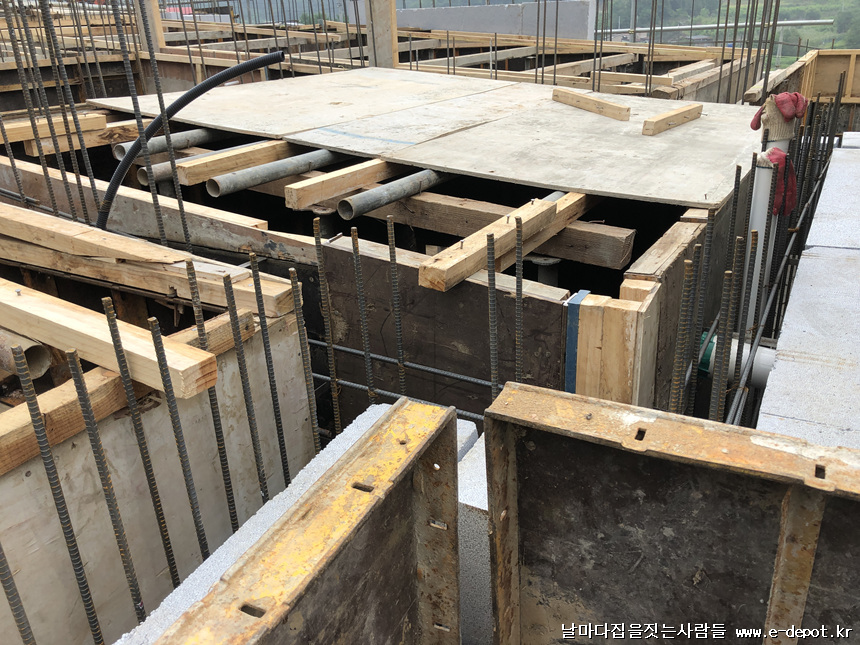

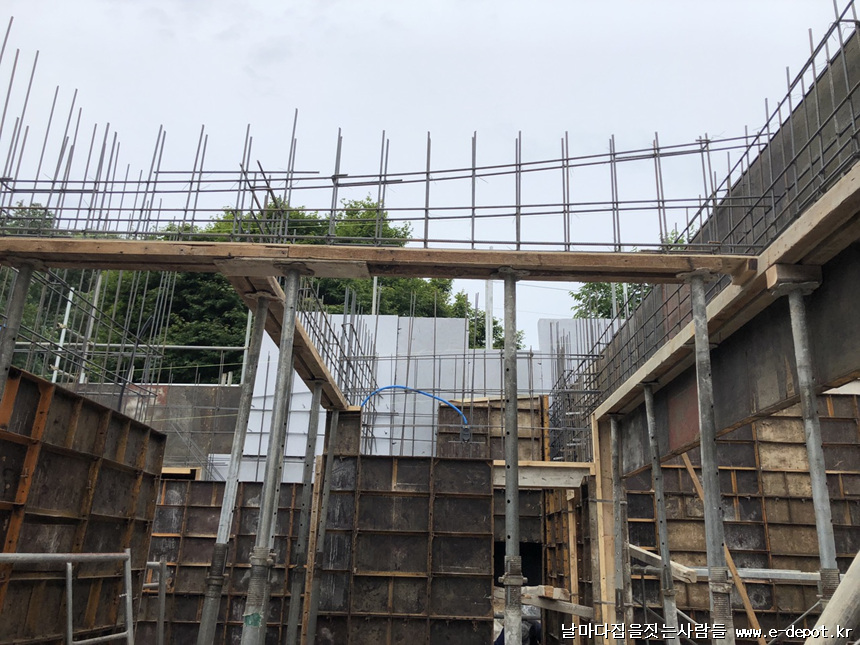

내부 수벽 시공을 위한 보형태의 거푸집 시공사진입니다.

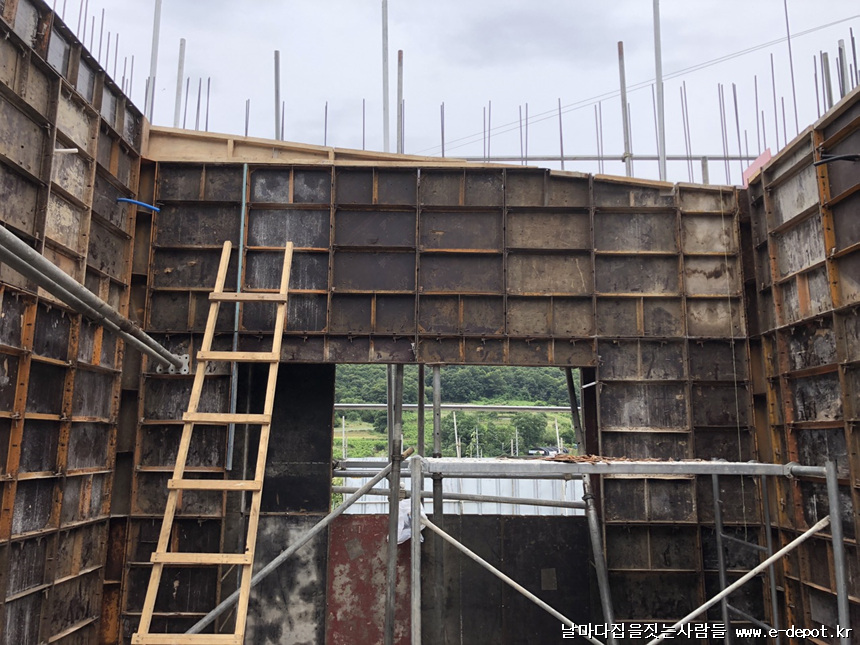

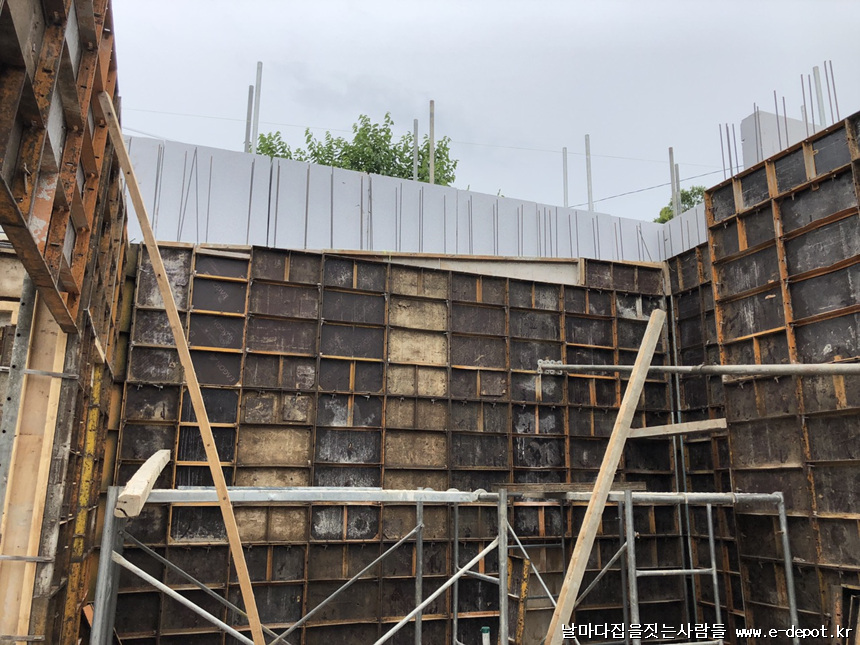

내부 옹벽거푸집 시공사진입니다.

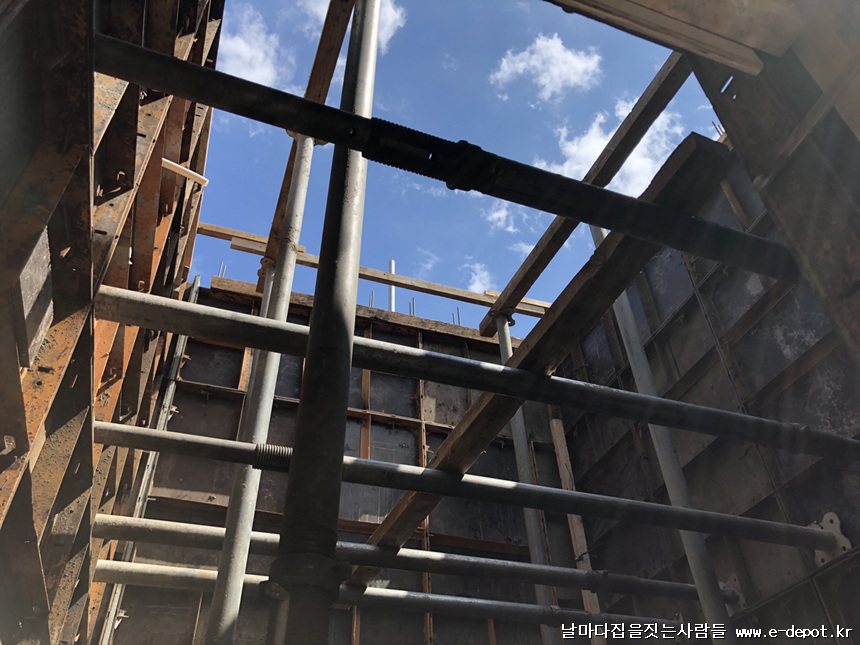

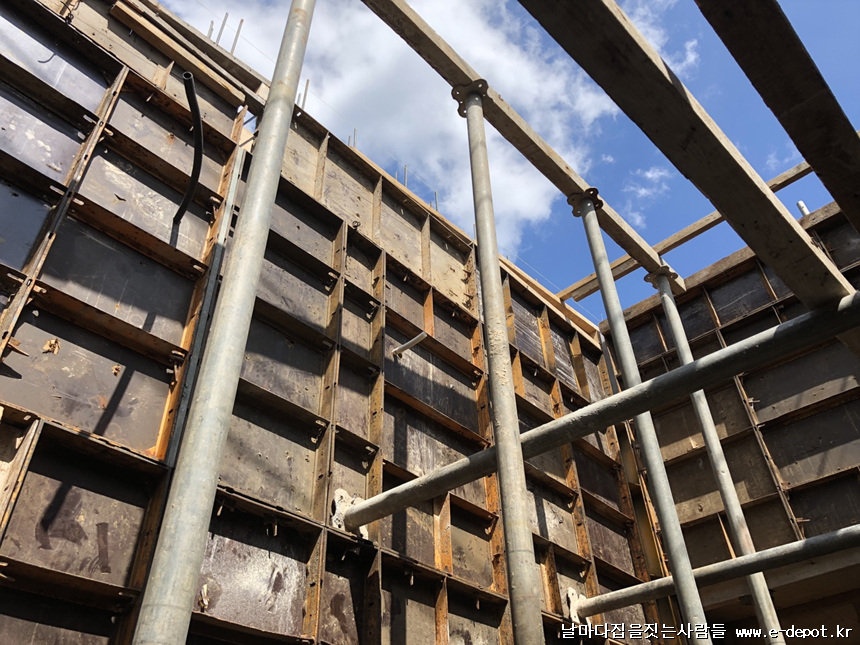

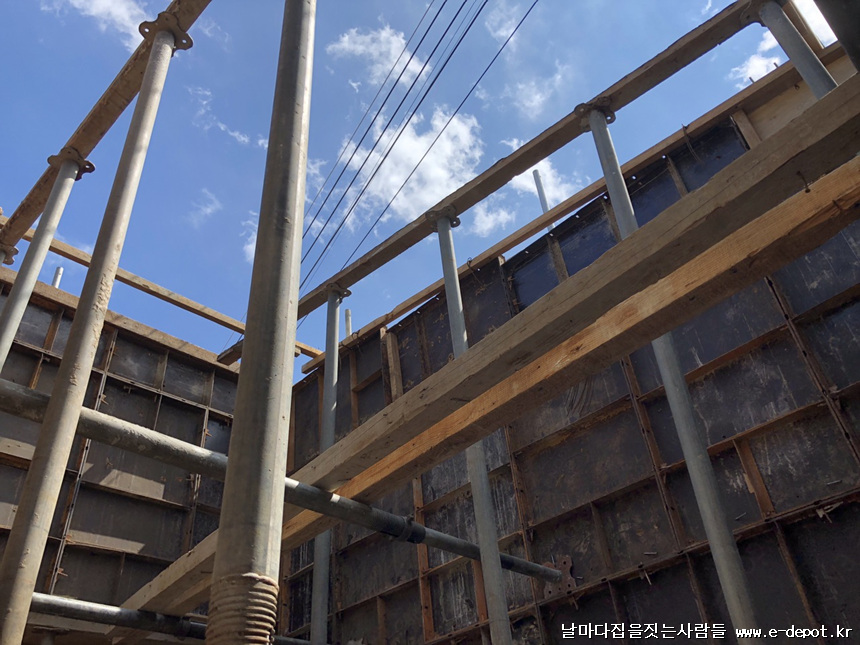

스라브 장선과 합판의 힘을 받쳐줄 멍에와 동바리 설치 사진입니다.

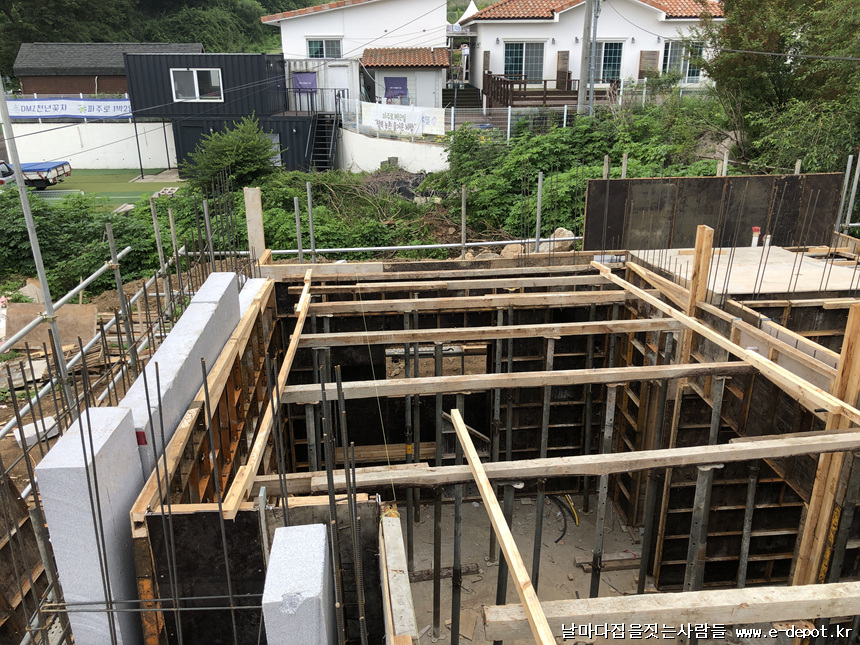

스라브에서 직접 거푸집 시공시 멍에를 먼저 설치고정한 후에 장선을 올리고 그위에 합판을 치는 순으로 작업합니다.

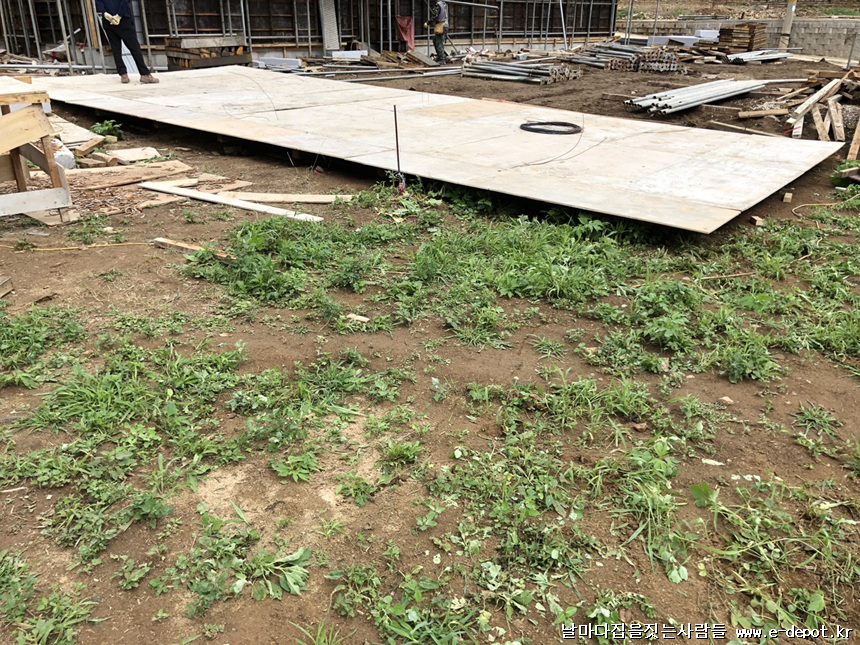

면적이 넓은 스라브의 경우 지상에서 스라브거푸집을 조립한 후 크레인으로 양중하여 스라브에 안착시킵니다.
이때 스라브거푸집 조립순서도 멍에 위에 장선을 깔고 합판을 치는 순으로 똑같이 작업합니다.

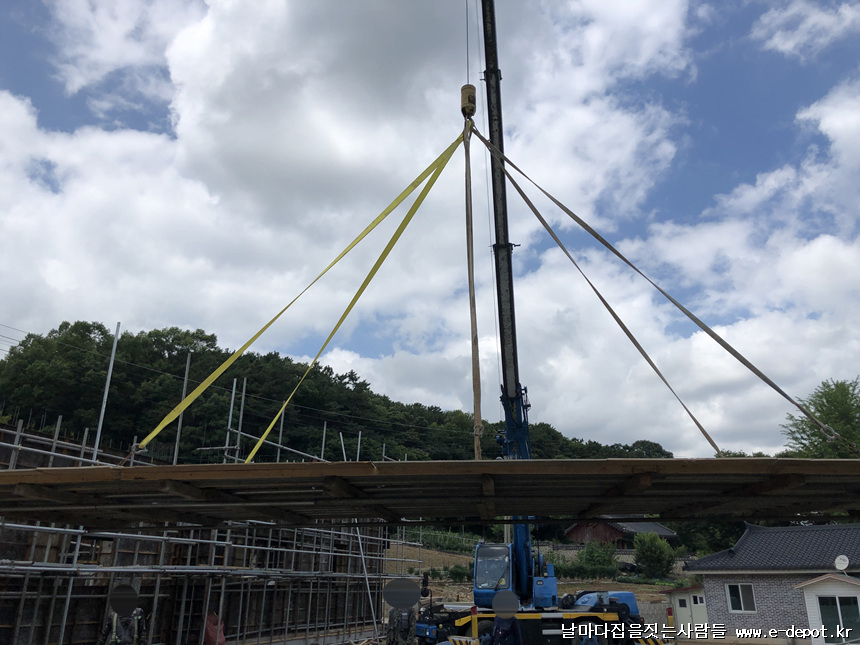

지상에서 조립된 스라브거푸집을 크레인으로 양중하는 사진입니다. 스라브거푸집의 무게를 지탱하기 위해 멍에 하부에 파이프를 걸어 크레인에 양중시 스라브거푸집이 무게에 의해 분해되지 않도록 합니다.

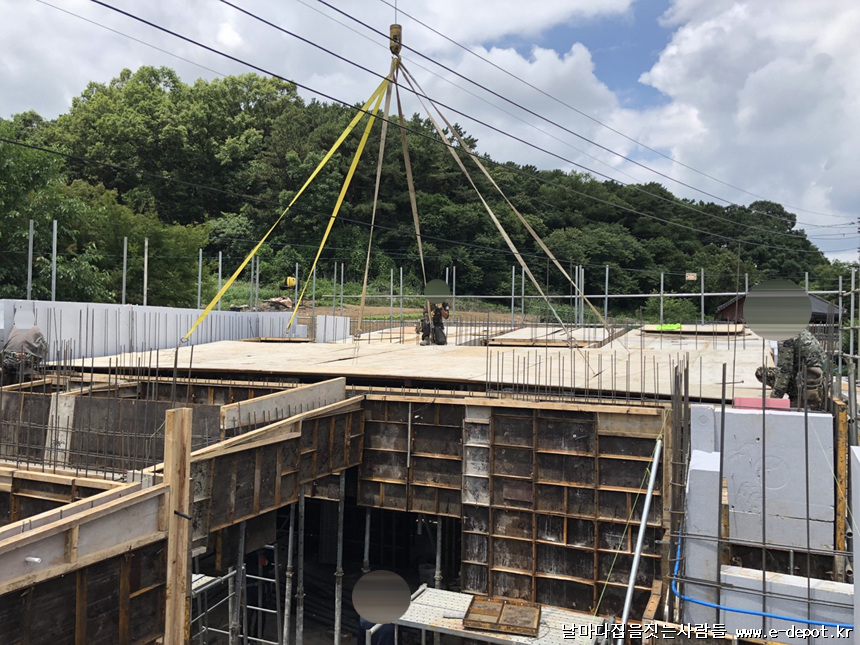

옹벽위에 스라브거푸집을 정확히 안착시키는 사진입니다.

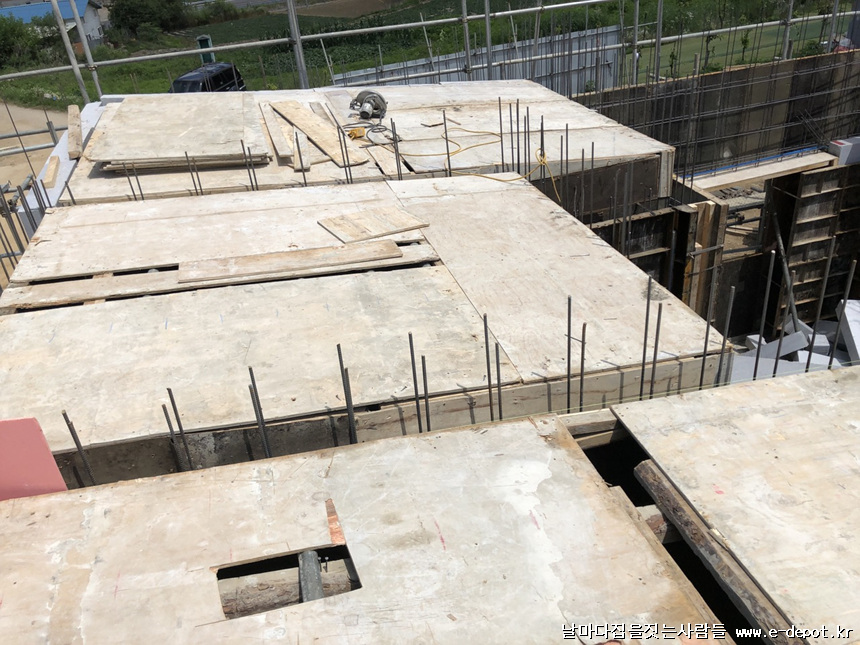

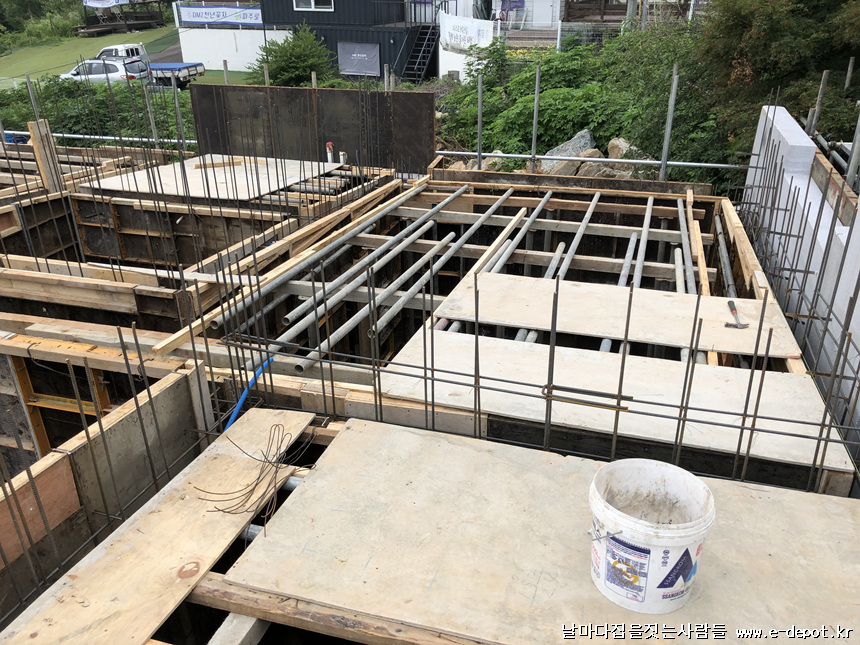

면적이 작은 스라브의 경우 거푸집을 직접 시공합니다.

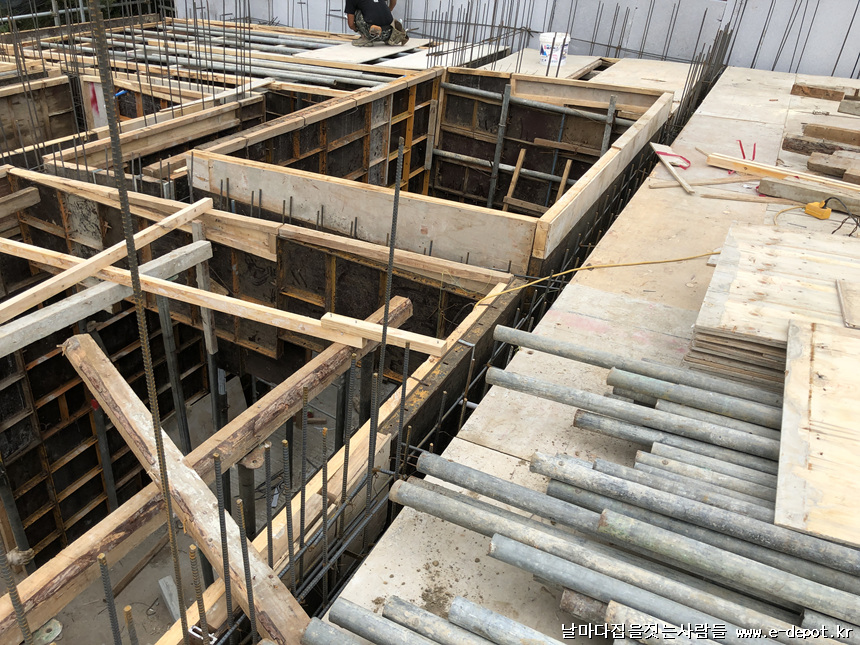

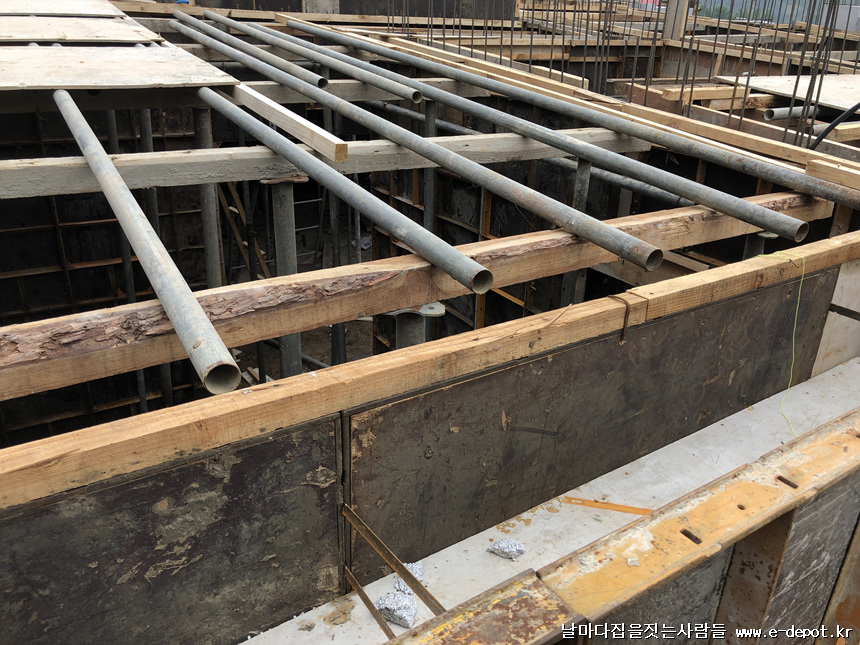

장선은 파이프와 목재를 혼합하여 사용하는데 파이프는 힘을 지탱하고 목재는 합판을 고정하는 역할을 합니다.

날마다집을짓는사람들의 철근콘크리트골조공사중 스라브거푸집시공 과정이었습니다.

철근콘크리트 골조공사에서 거푸집의 핵심은 콘크리트타설시 콘크리트의 압력을 충분히 버틸 수 있도록 견고하고 튼튼하게 작업을 해야 합니다. 옹벽의 경우 콘크리트압력을 버틸 수 있는 유로폼을 사용해야하고 폼핀과 후레타이를 빠짐없이 설치하며 콘크리트타설시 폼핀이 빠지지 않도록 철저히 조립하도록 합니다. 그리고 스라브의 경우 타설량이 콘크리트의 무게를 버텨야 하므로 동바리,멍에,장선을 시방서에 맞는 간격을 유지하여 시공하도록 하고 충분히 보강조치 하도록 합니다.

https://youtu.be/gkThx4cqheo

유튜브로 시공동영상보기
