기계설비공사 - 외부배관

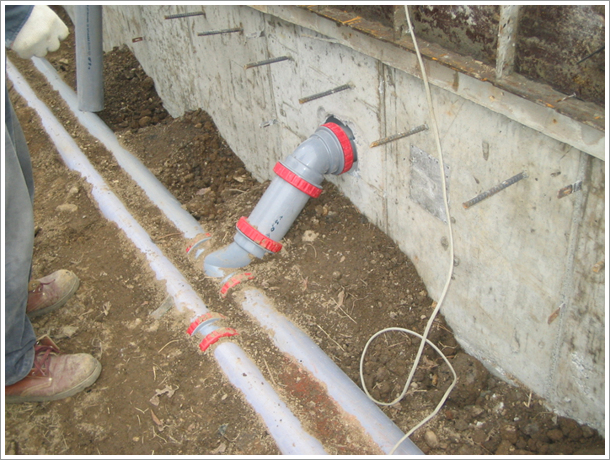

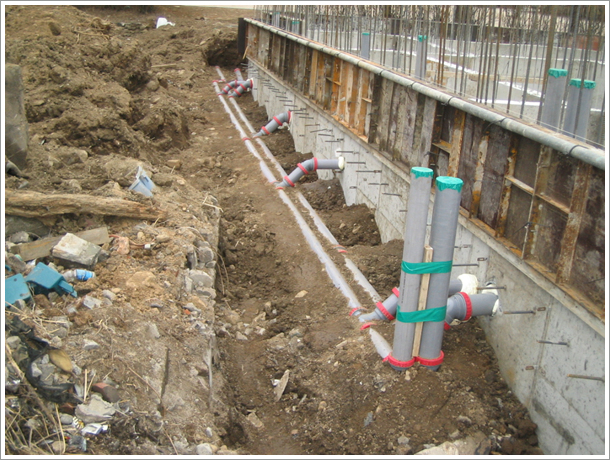

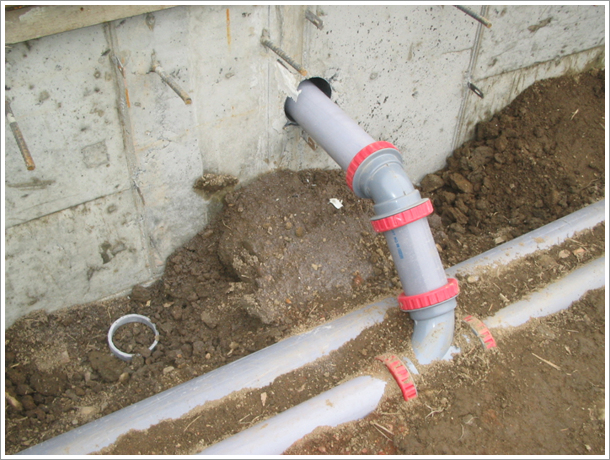

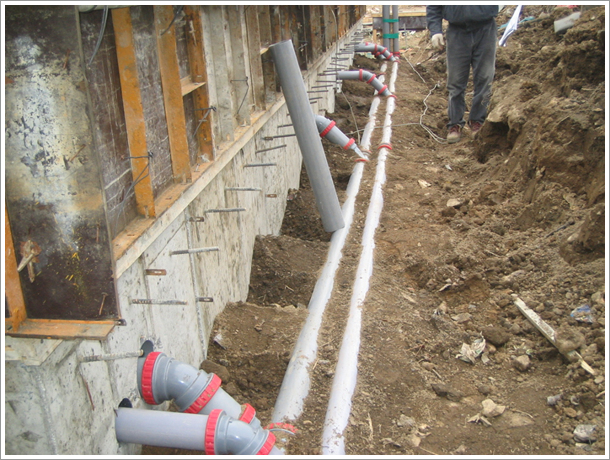

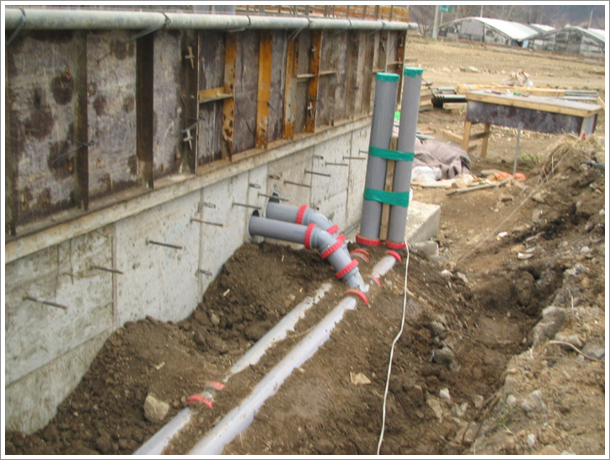

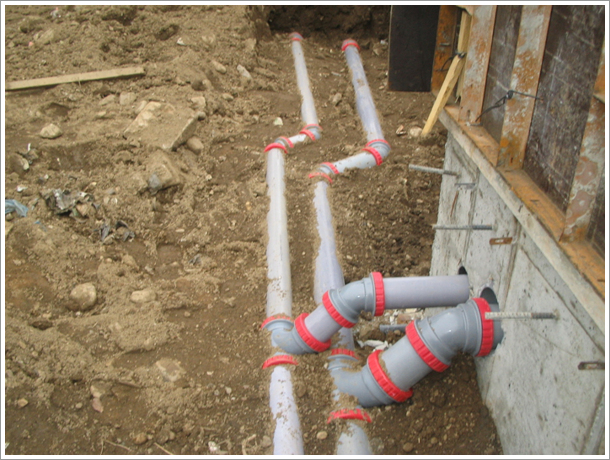

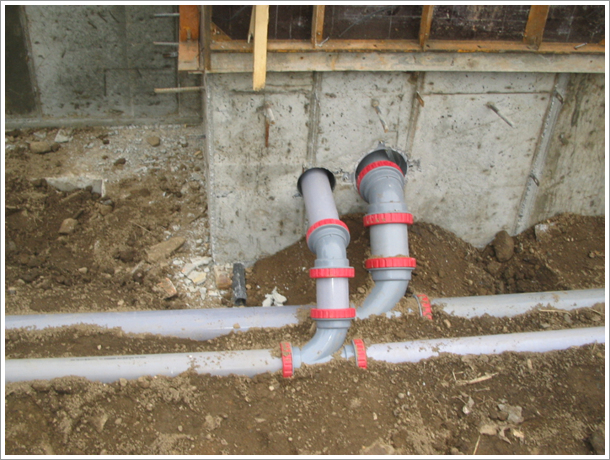

배수용 경질염화비닐 이음관 - DRF 사용


<PVC 이음관 DRF와 URF의 차이점>

# URF(Union Rubber Ring Fitting)



URF 이음관은 기존 TS공법(접착제접합)의 불편한 점을 개선하기위해 개발된 제품으로서 캡 및 고무링의 결합구조에 의해 완벽한 수밀성 보장,보수작업의 편의성 및 온도변화에 의한 신축 흡수성이 뛰어난 제품입니다

[URF의 장점]
1. 시공이 간편하여 공기를 단축할 수 있어 경제적입니다.
2. 시공 후 온도 변화에 따른 신축 현상을 고무링이 흡수하므로 누수위험을 줄일 수 있습니다
3. 분리 결합이 자유로워 보수 공사시 편리합니다.
4. 난연 자재인 PVC 재질의 제품으로 화재 발생시 자기 소화성이 있습니다.


# DRF(Dual Join Rubber Ring Fitting)

PVC파이프를 밀어 끼우기만 하면 연결되는 원터치식 초간편 배수용 이음관으로, NRF 이후 PPI가 국내 최초로 개발하여 이음관사의 새로운 장르를 개척했다는 평을 받고 있습니다.

DRF는 신속, 간편하여 시공이 용이할 뿐만 아니라, 조립과 해체가 자 유로워 보수공사시 자재를 파손하지 않고 재사용할 수 있어 경제성 측면에서도 월등하다는 장점이 있습니다.


# URF와 DRF의 차이점?

연결부속으로 RUBBER(고무)를 사용하여 유니온 또는 디알 조인형의 체결하는 방식으로 URF와 DRF는 같은 뜻입니다.
다만,
URF형은 "N" 사에서 특허권을 가지고 있는 고유명칭이며, DRF는 타사에서 사용하는 제품명입니다.

따라서,두가지는 같은 유니온 또는 디알조인트 체결방식의 관이음 부속입니다.

-------------------------------------------------------------------------

#  Hub 배수용 주철관(Hub Type Cast Iron Soil Pipe & fittings)

     1. 접합부분에 양을 사용함으로써 접헙부분의 처짐이나 휨이 없다.
     2. 시공후 수명이 반영구적이다.
     3. 작업방식은 양을 감아 수구에 삽입한 다음 그 공간에 납을 부어 접합한다.

# NO-HUB 배수용주철관
노허브 주철관의 특징으로는 압축율이 적으며 경도등을 PVC 등의 재질보다 높으며 소음이 적어 소음공해를 줄일 수 있을뿐만 아니라 고층건물의 경유 카플링을 사용하므로 작은 진동이나 지진에도 잘 견디며 건물 노후시 주철관은 회수되어 원자재로 재활용할 수 있다.
노허브 주철관은 건물에 설치시 영구적이라고 볼 수 있다.
노허브 주철관에는 필수적으로 카플링이 사용되며 카플링은 엠보싱처리가 되어 신축성이 탁월하여 누수를 완전히 차단한다.

# 차이점?

허브와 노허브의 차이는 연결방법의 차이로서,

허브는  양을 사용하여 접촉면에 끼워 넣고 그 위에 납을 부어 넣는 방식으로 흔히 2000년 이전에 사용하는 방법이며, 노허브는 디알조인트형태의 카플링을 연결부위에 체결하는 방식으로 작업이 빠르고 분해, 조립이 쉬워서 요즈음 많이 사용하는 방법.

허브와 노허브의 가장 큰 차이점은 연결방법의 차이입니다.
