전원주택,농가주택,상가주택 등 주문주택시공전문 날마다집을짓는사람들입니다.



이번 시간엔 기초공사에 이어 옹벽과 스라브 작업과정을 공사사진과 함께 간략히 살펴보겠습니다.

철근콘크리트 골조공사는 옹벽과 스라브 일체형으로 만들어 갑니다.

즉, 옹벽거푸집과 스라브거푸집을 만들어 스라브에서 옹벽과 스라브의 콘크리트를 타설을 함께 하는 식이죠.



1층과 2층(지붕층)의 철근콘크리트 골조공사과정.

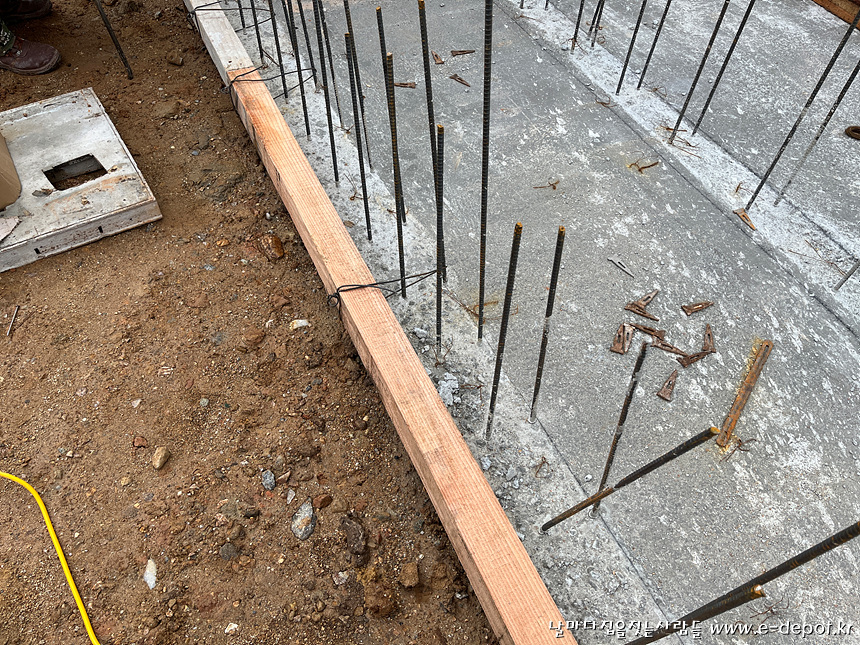

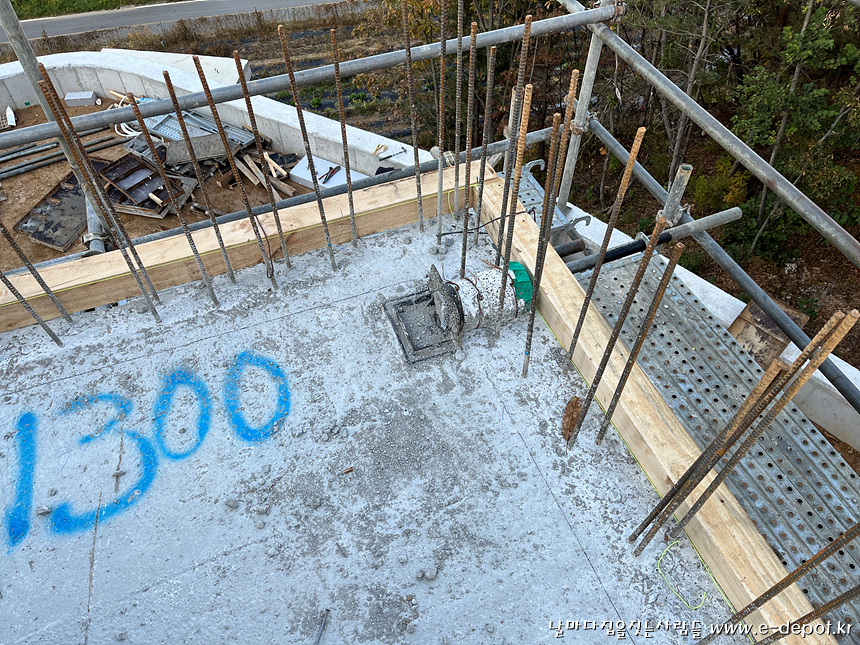

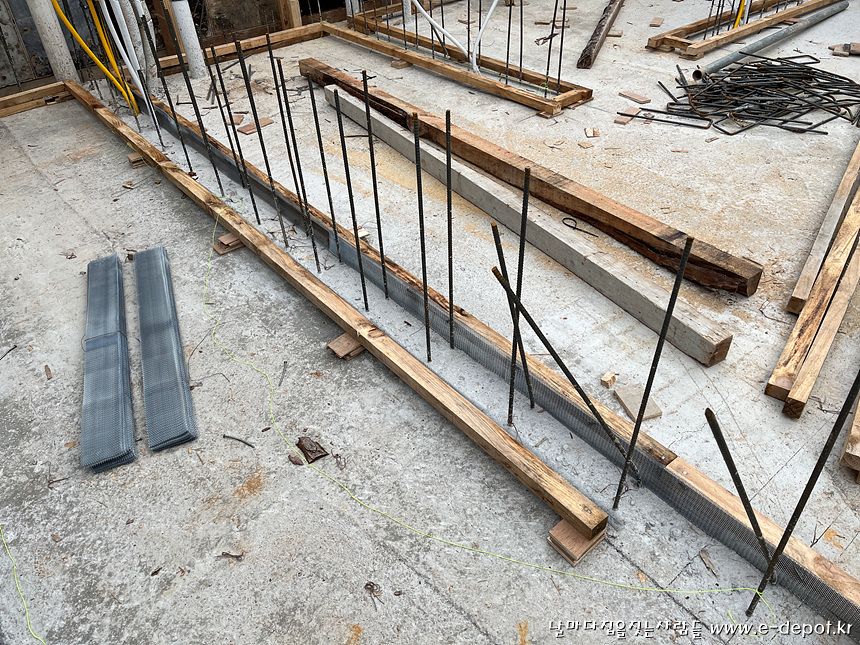

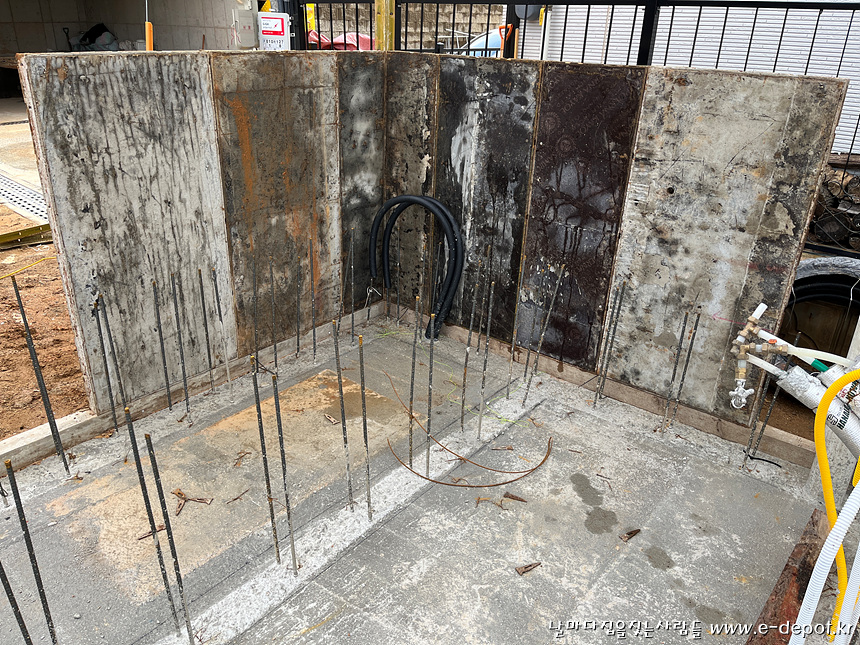

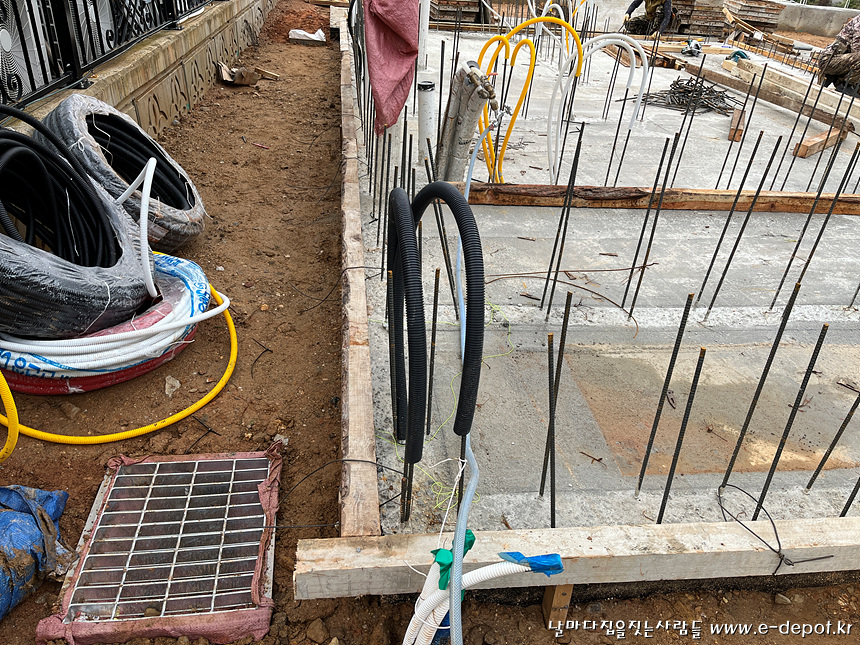

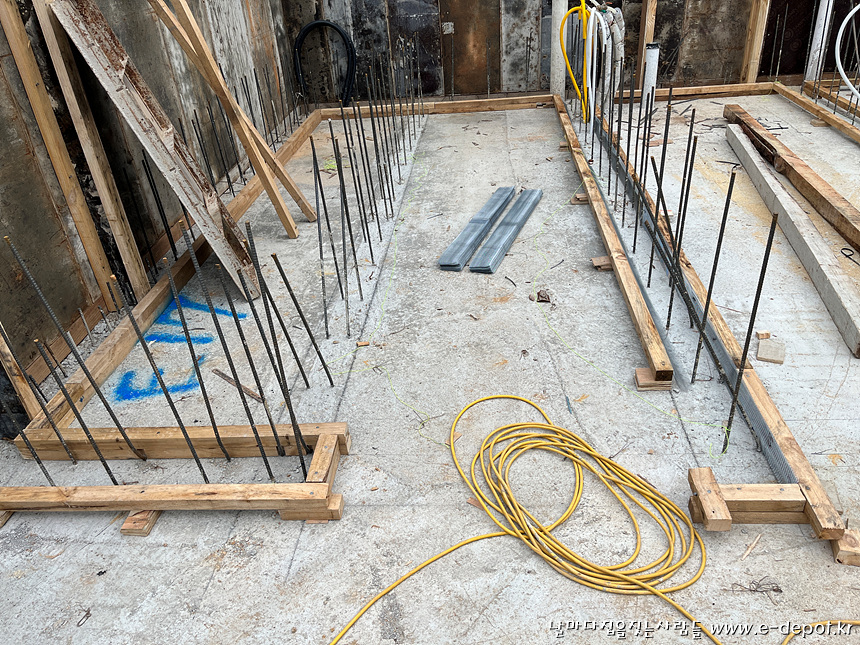

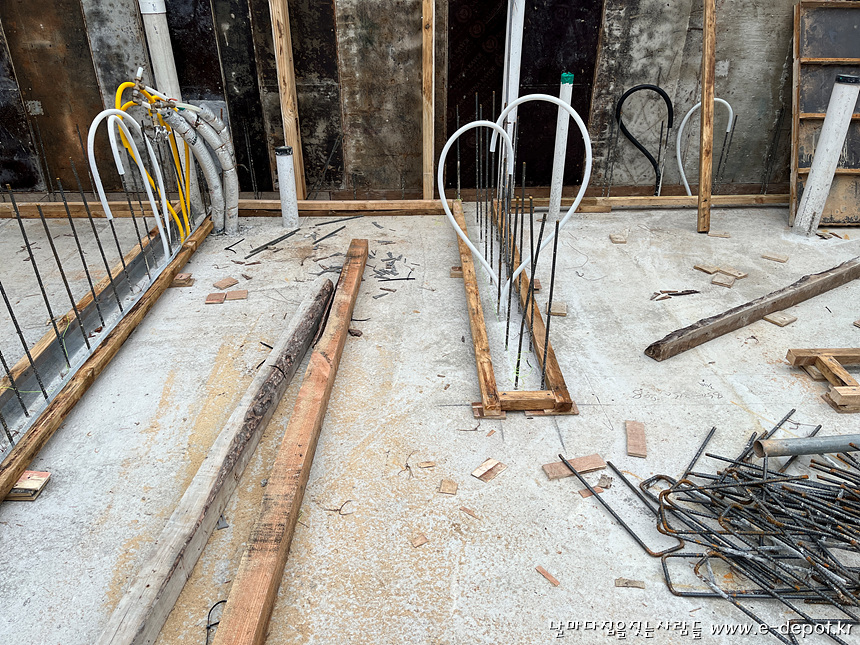

1층 바닥의 레모도(수평목) 설치 사진입니다.

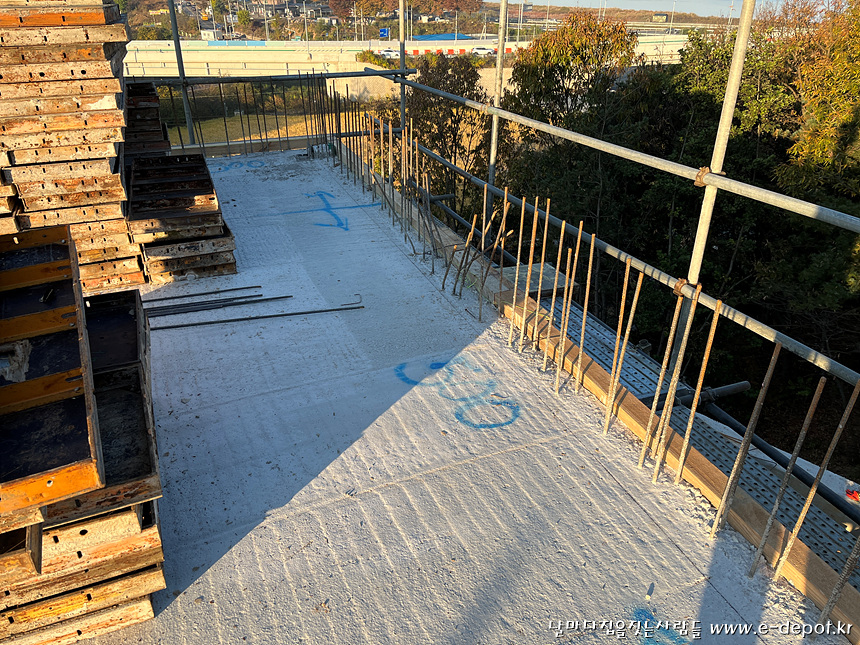

콘크리트 타설을 마친 후 먹매김을 한 후에

레모도(수평목)를 설치 하여 바닥수평을 맞춘 후 그 위에 유로폼을 조립하게 됩니다.

콘크리트 바닥면의 수평이 잘 맞는경우는 굳이 수평목 설치를 하지않고 콘크리트 바닥에 바로 유로폼을 설치하기도 합니다. 콘크리트 타설시 덴바(콘크리트 마감선)를 표시한 후 콘크리트 타설시 정확히 타설하면 작업이 훨씬 수월하게 되는것이죠...^^

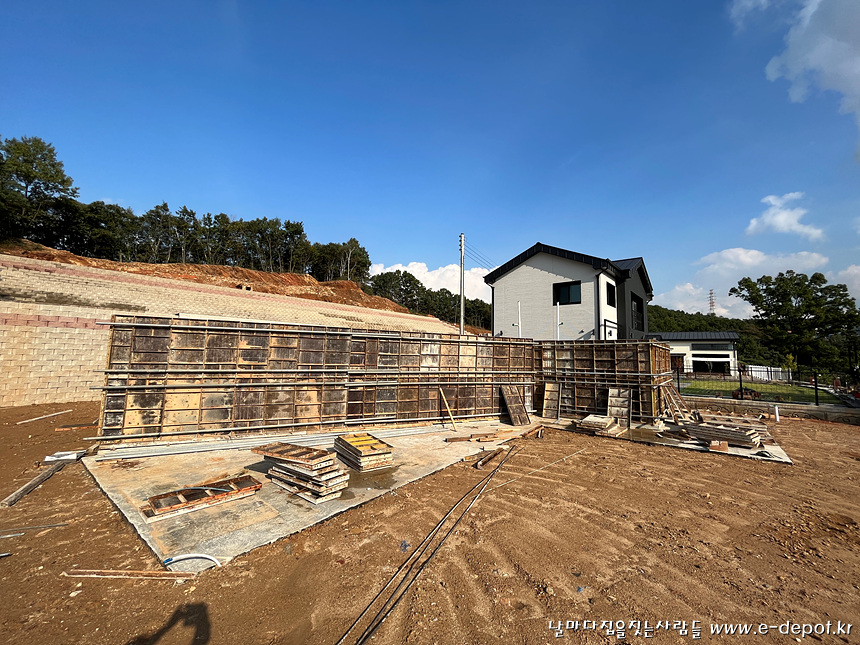

레모도(수평목)위에 유로폼을 조립하는 사진입니다.

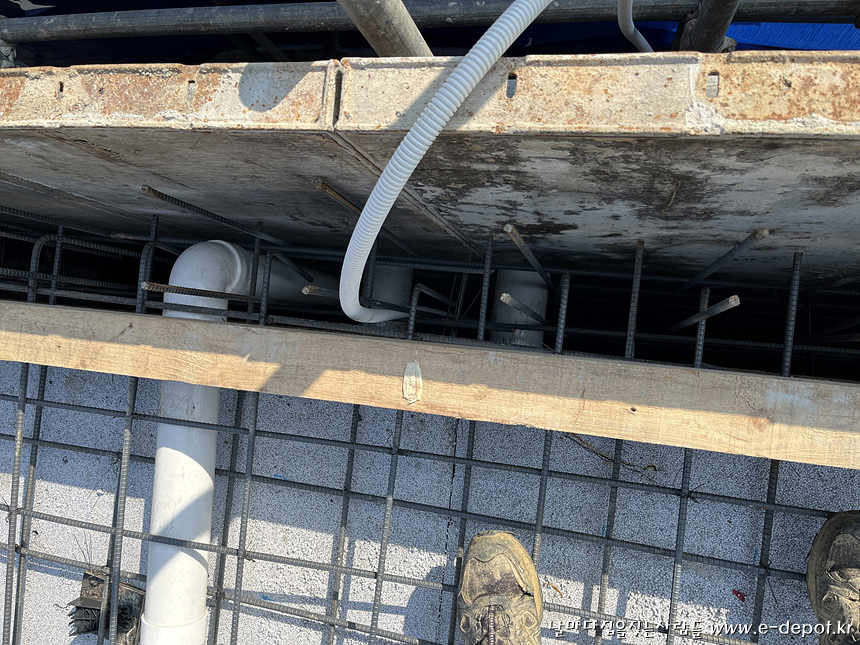

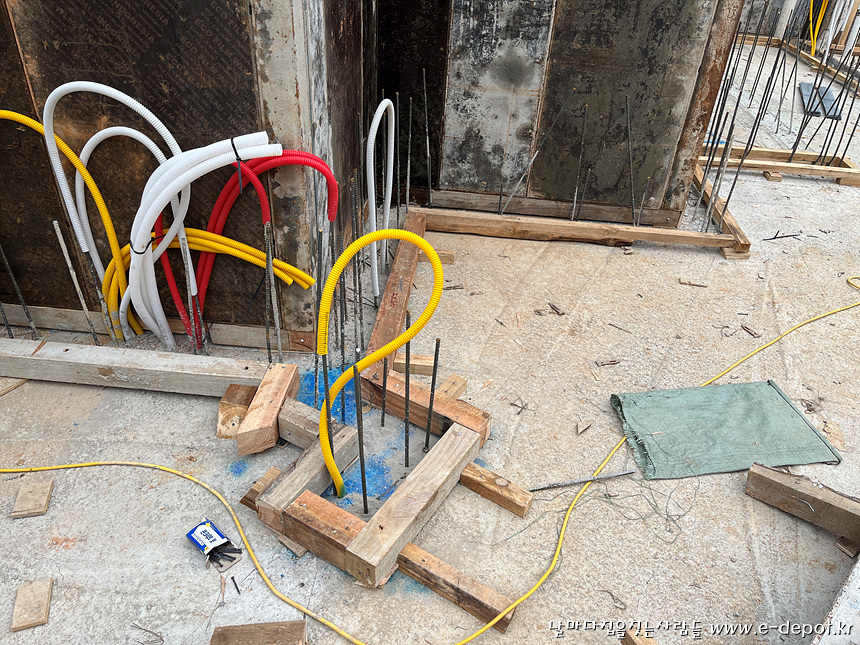

2층 하수,오수 입상배관 설치사진입니다.

오수관이나 급수관 입상(하층에서 상층으로 배관을 연결)을 위한 PIT공간이 별도로 있는 경우 PIT공간을 이용하여 입상 배관을 하면 되는데 주택의 경우 공간확보를 위해 옹벽이나 기둥공간을 이용하여 입상배관을 상층으로 연결합니다.

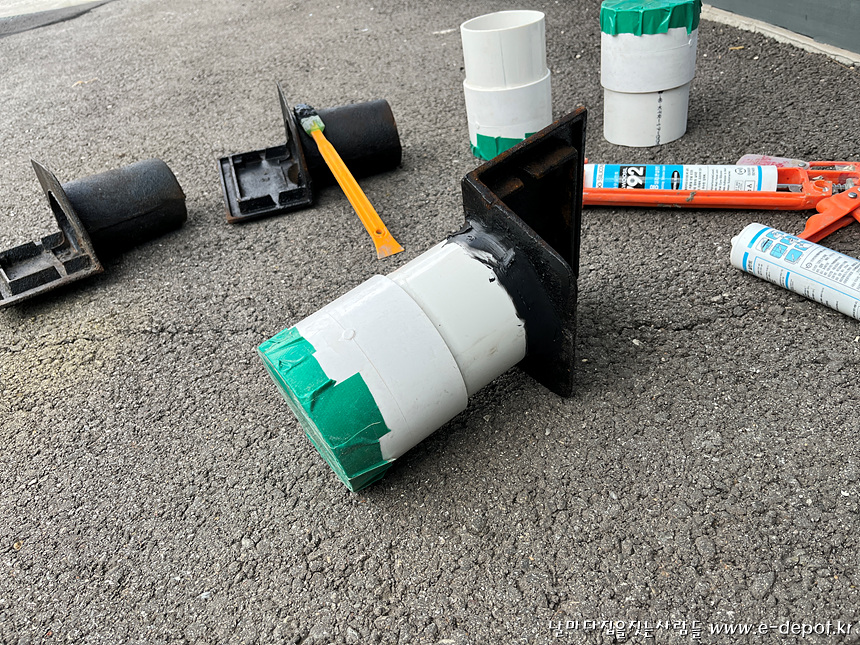

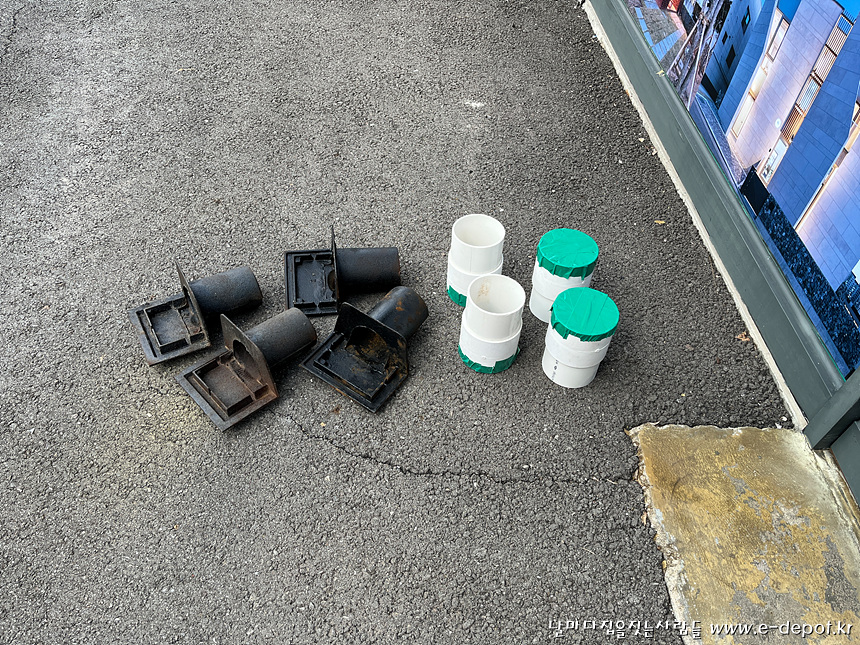

우수드레인 설치를 위한 벽체형 주물루프드레인과 PVC부속을 조립한 사진입니다.

기성 루프드레인은 기본 기능만 있을뿐이므로 현장 상황에 맞춰 가공하여 사용하면 됩니다.

이때 누수가 발생하지 않도록 이음매 부분은 실리콘등을 이용하여 기밀하게 막아 주도록 합니다.

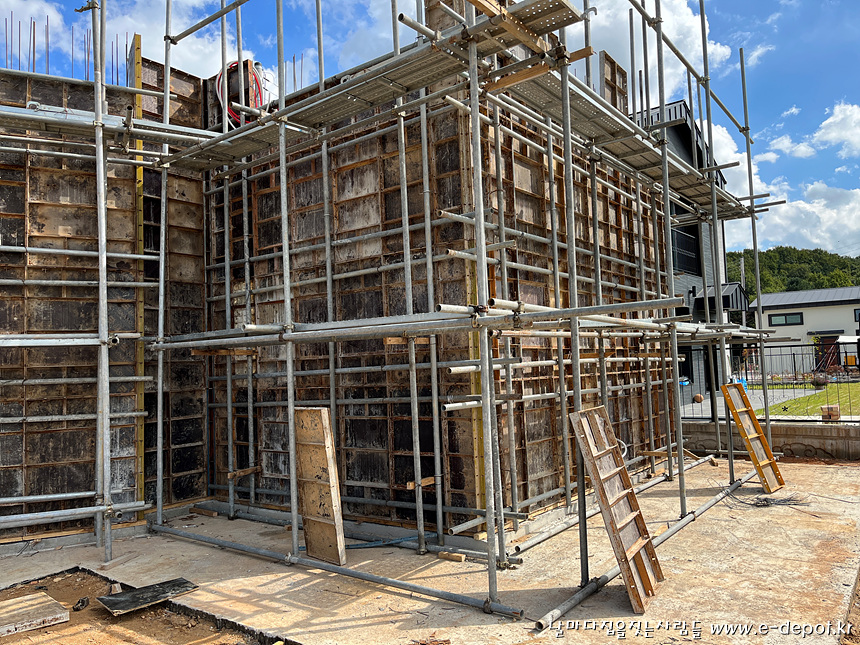

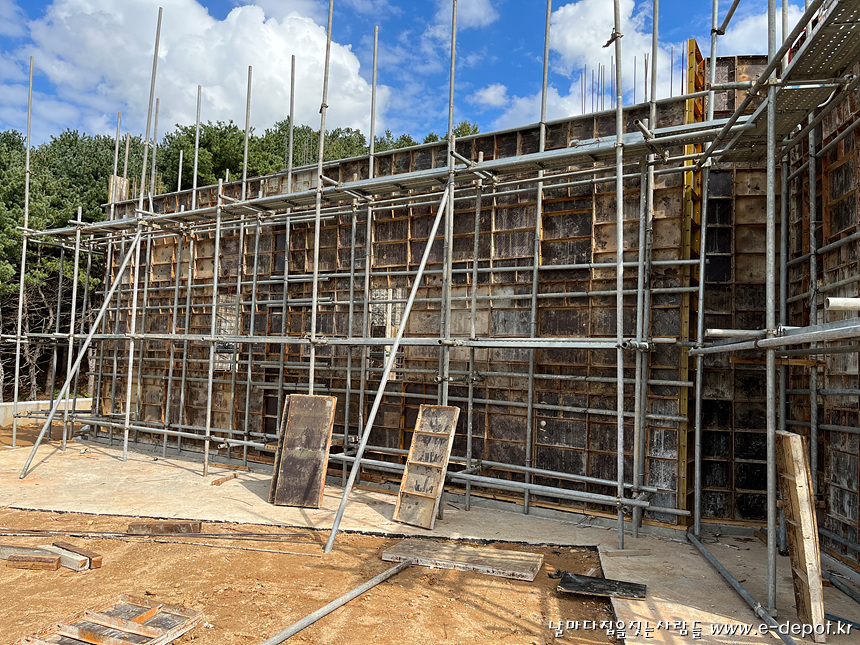

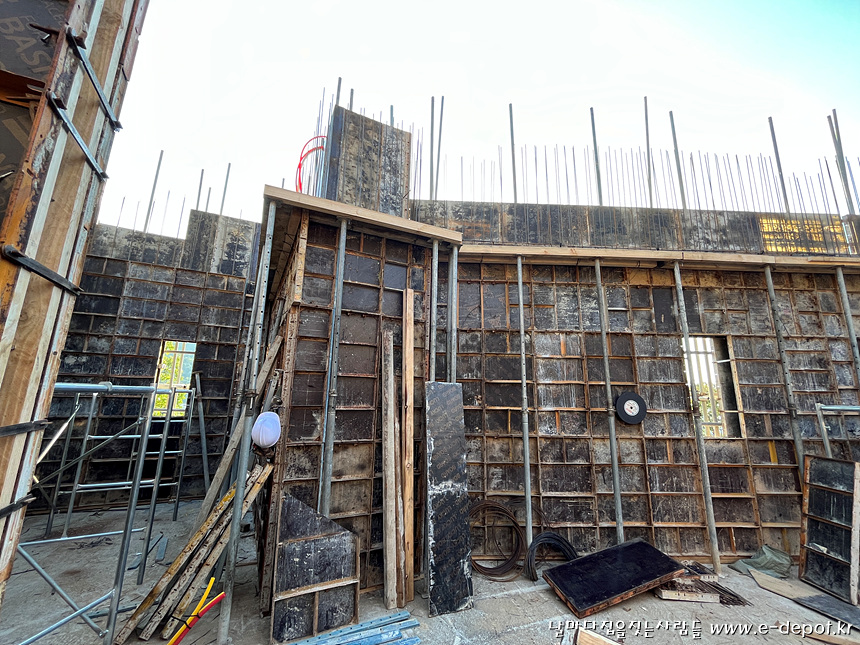

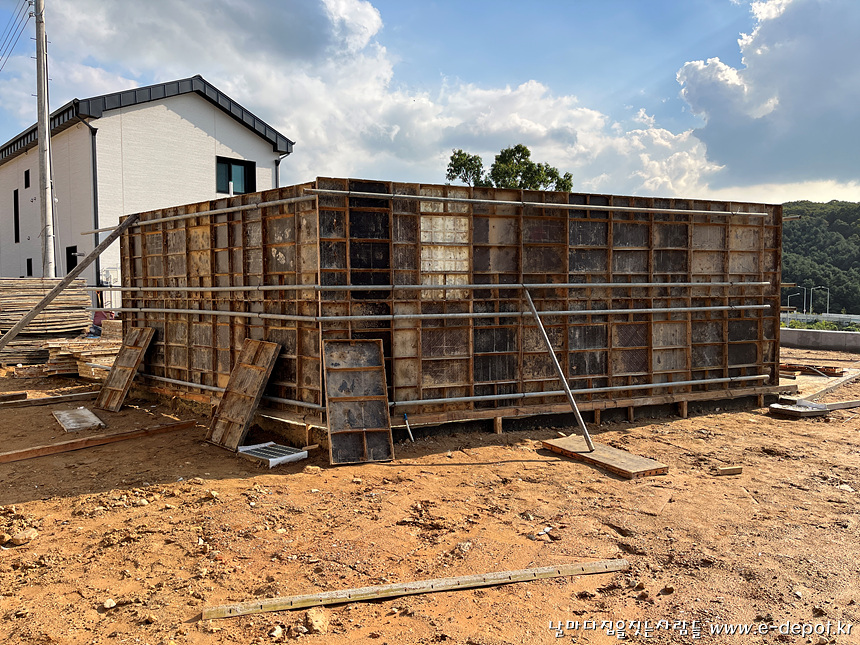

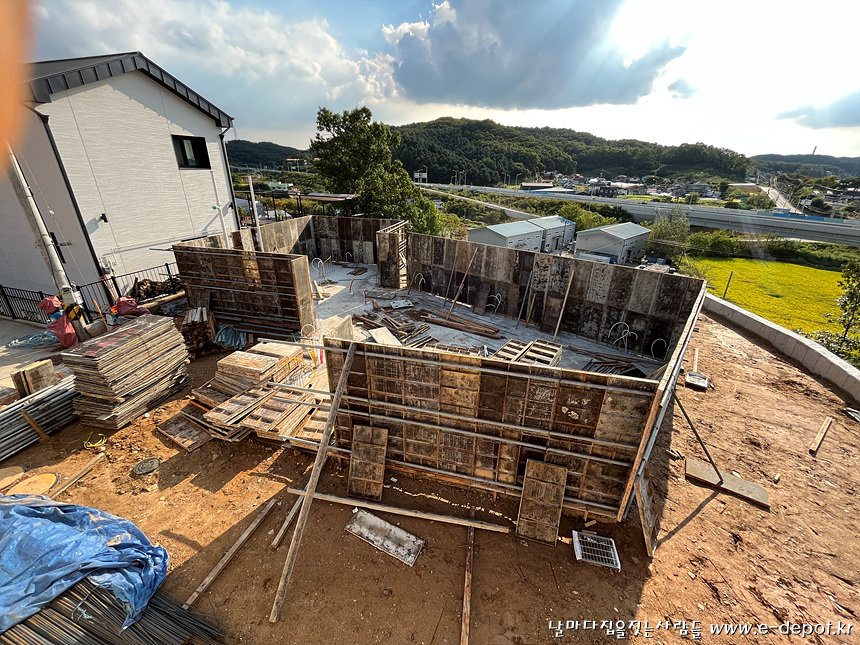

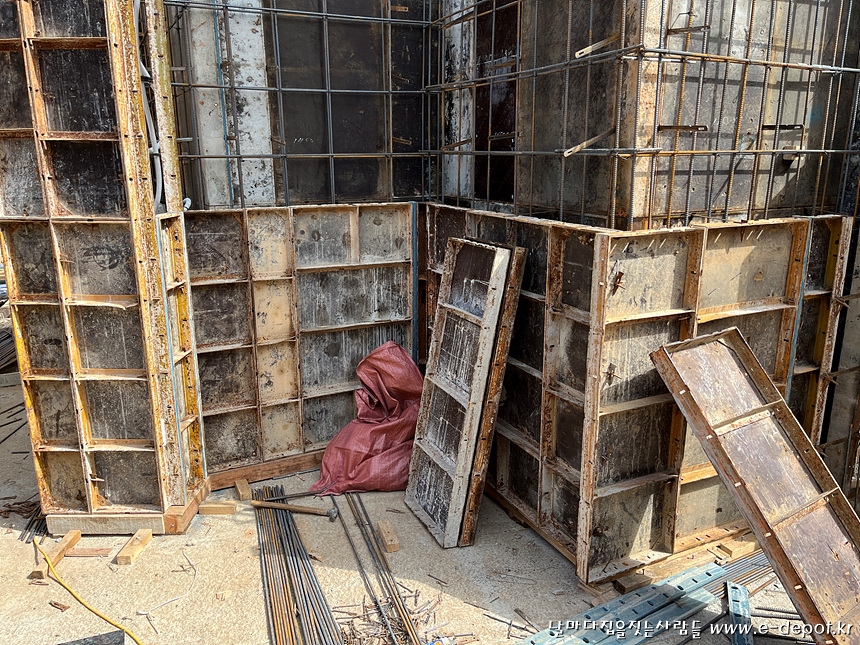

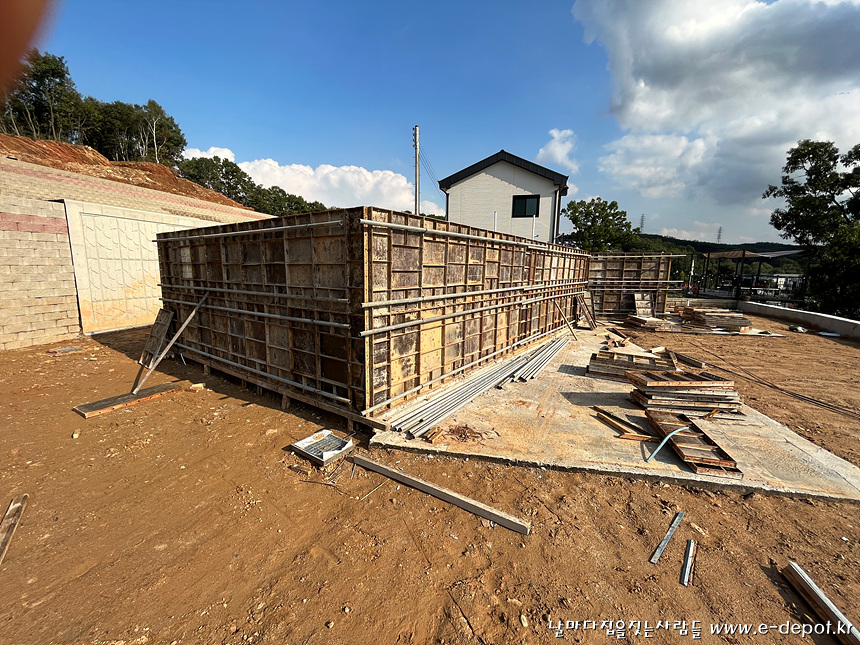

옹벽 외부 유로폼 거푸집 설치가 완료되었네요. 이제 옹벽 철근을 배근하고 옹벽 내부 거푸집 설치를 하면 되겠습니다.

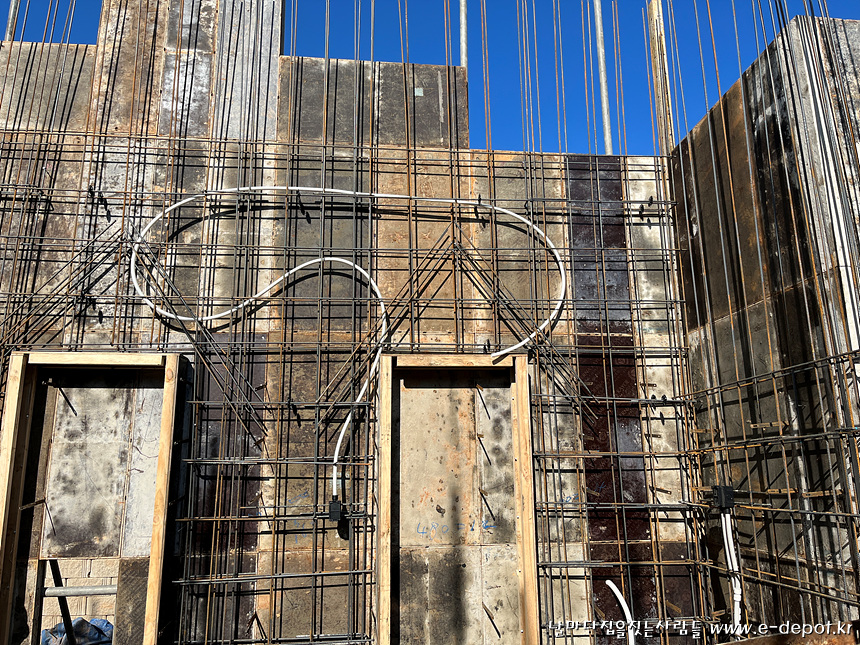

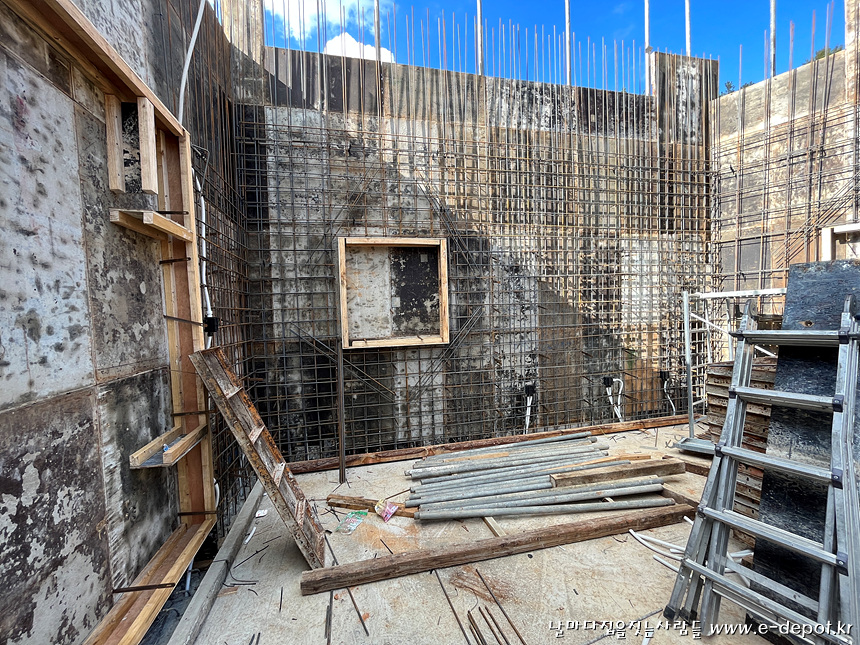

옹벽 철근 배근 사진입니다.

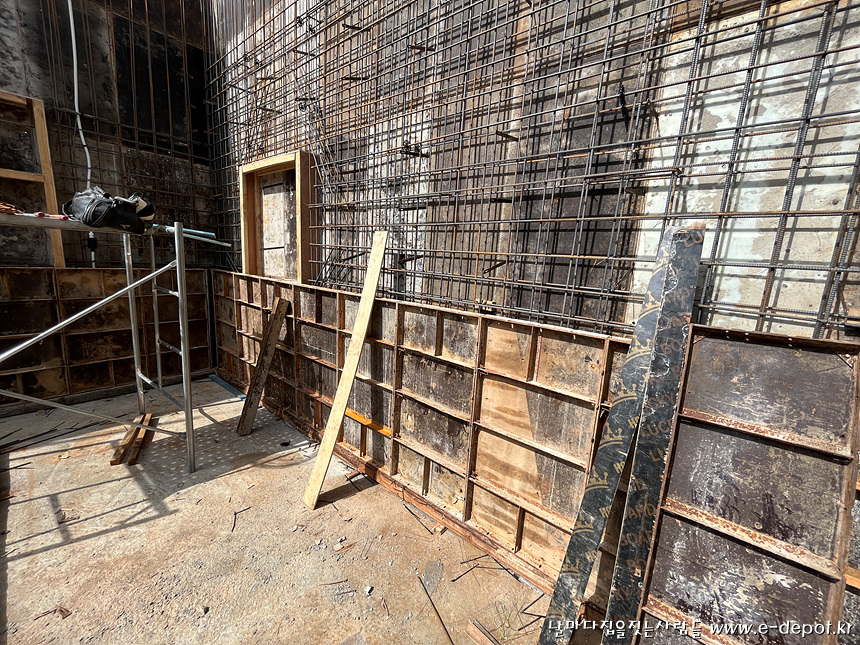

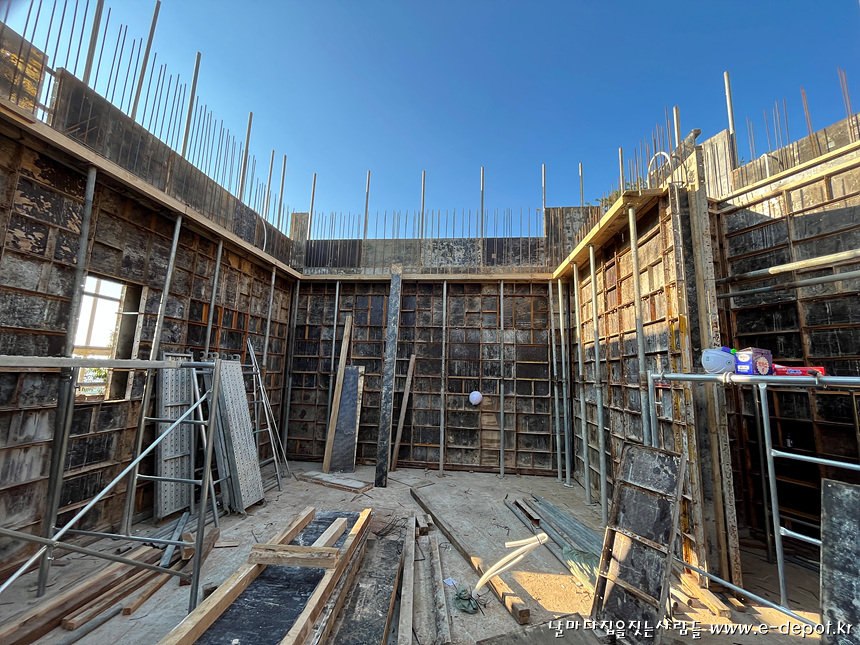

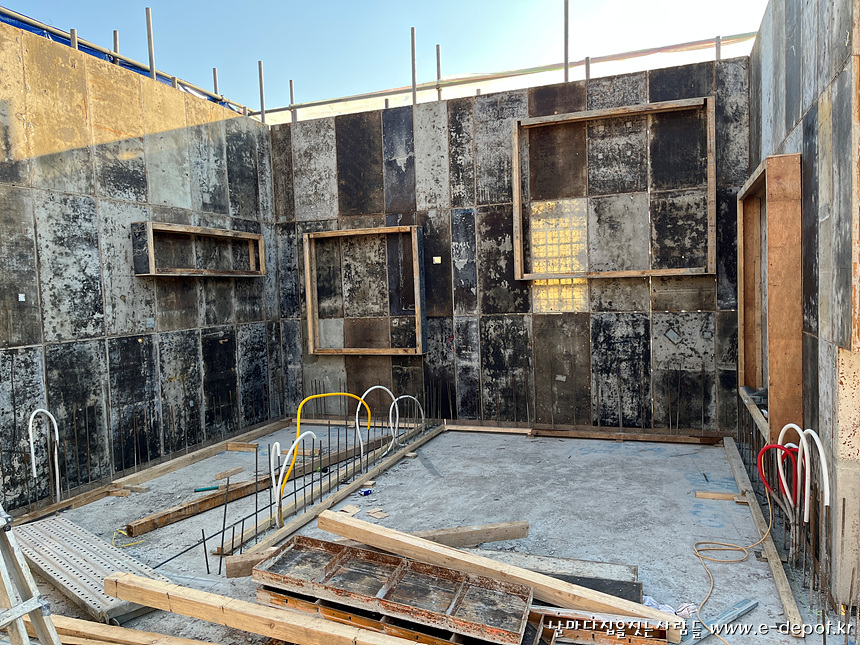

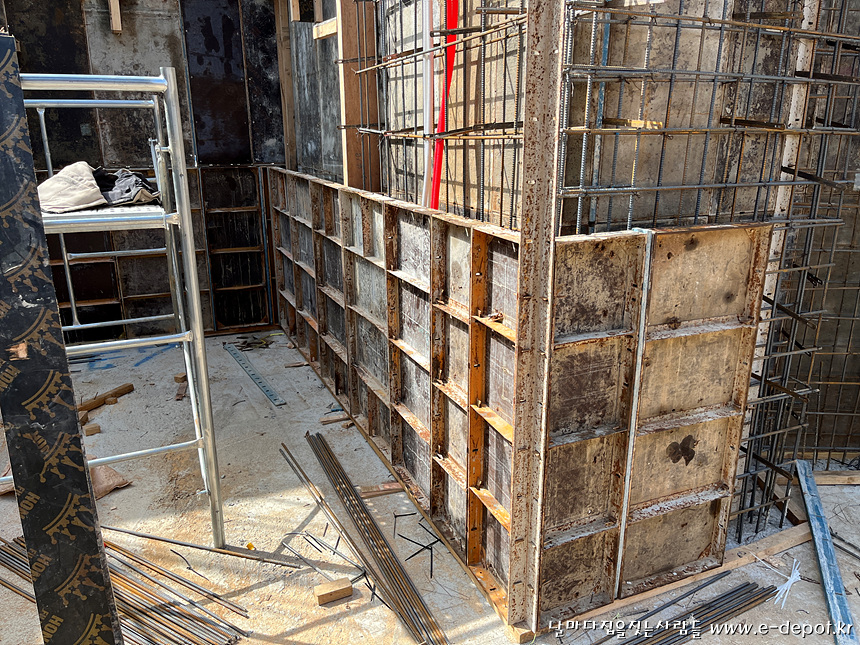

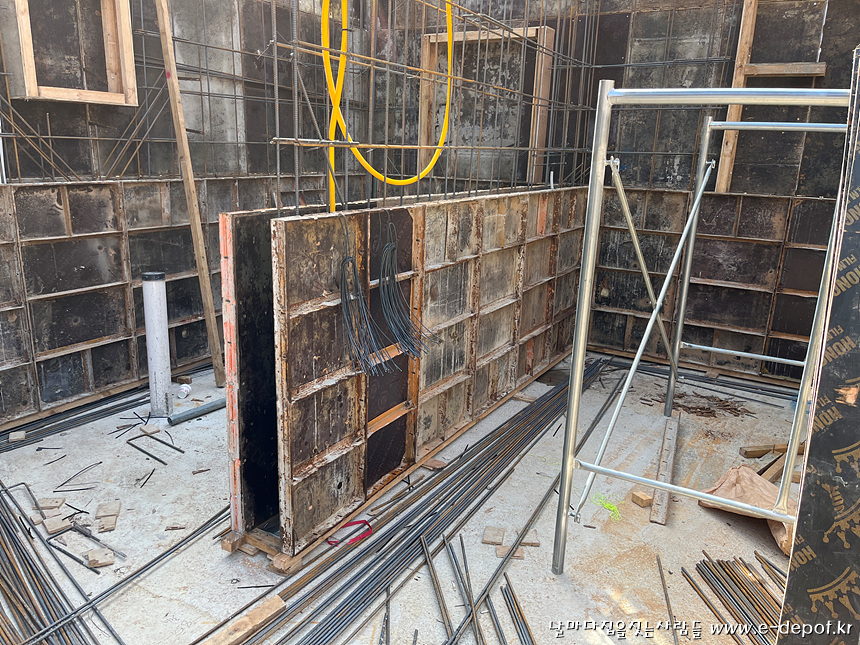

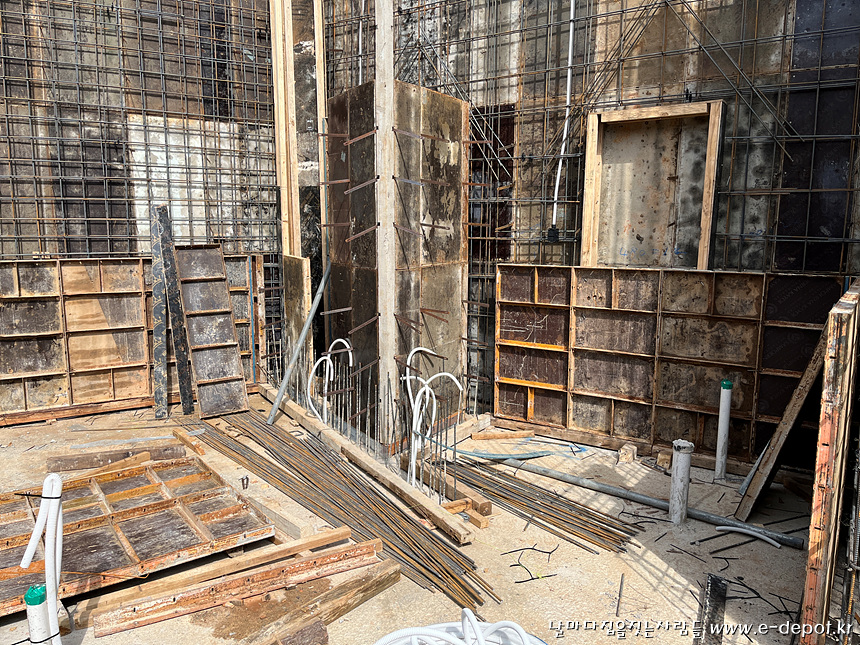

옹벽 철근 배근 후 내부 거푸집 설치 사진입니다.

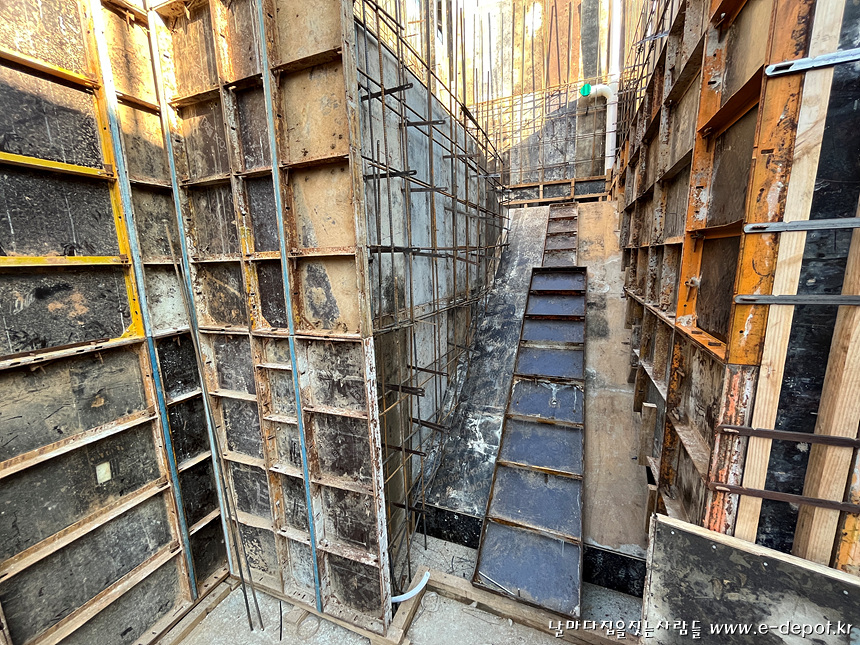

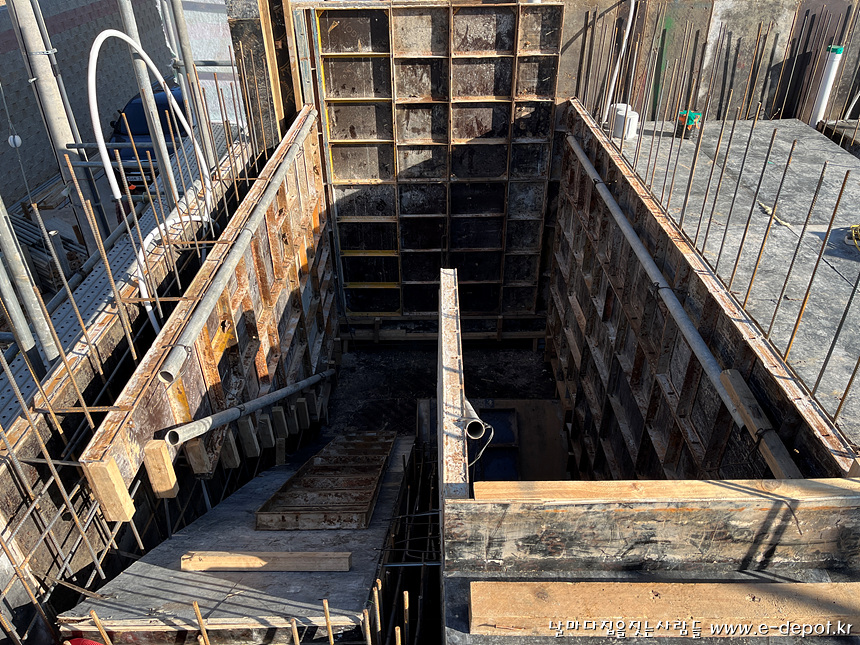

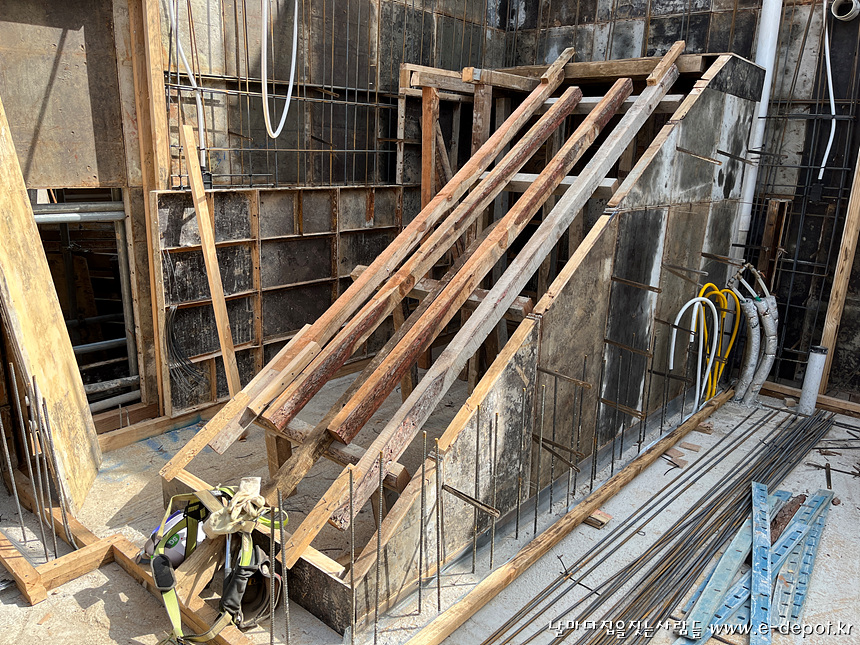

계단 사끼리(경사) 거푸집 설치 사진입니다.

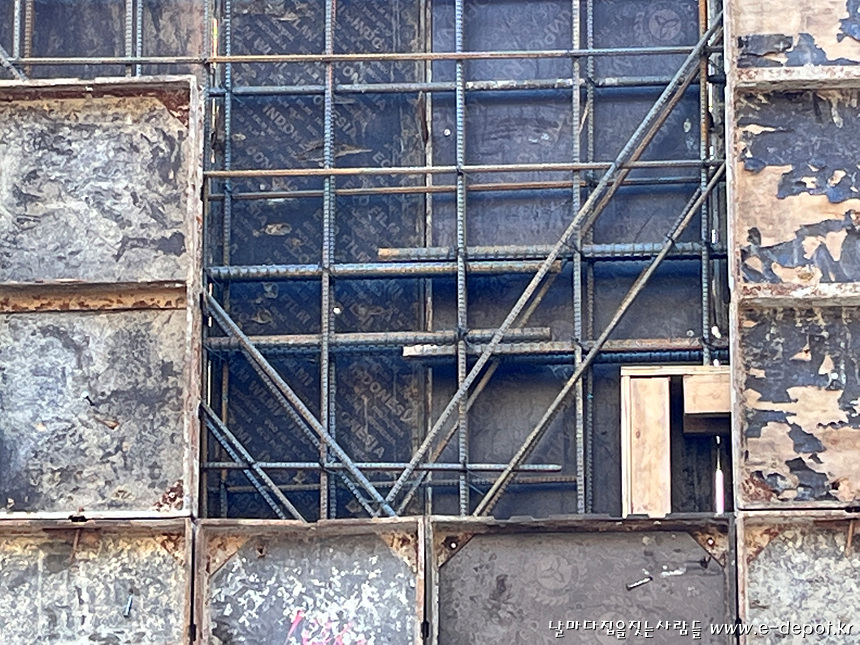

개구부나 창호 주변(상,하부 및 코너)은 철근 보강을 하도록 합니다.



계단 사끼리(경사) 거푸집 완료 사진입니다. 계단 철근배근을 한 후 게꼬미(계단 거푸집)를 설치하면 되겠습니다.

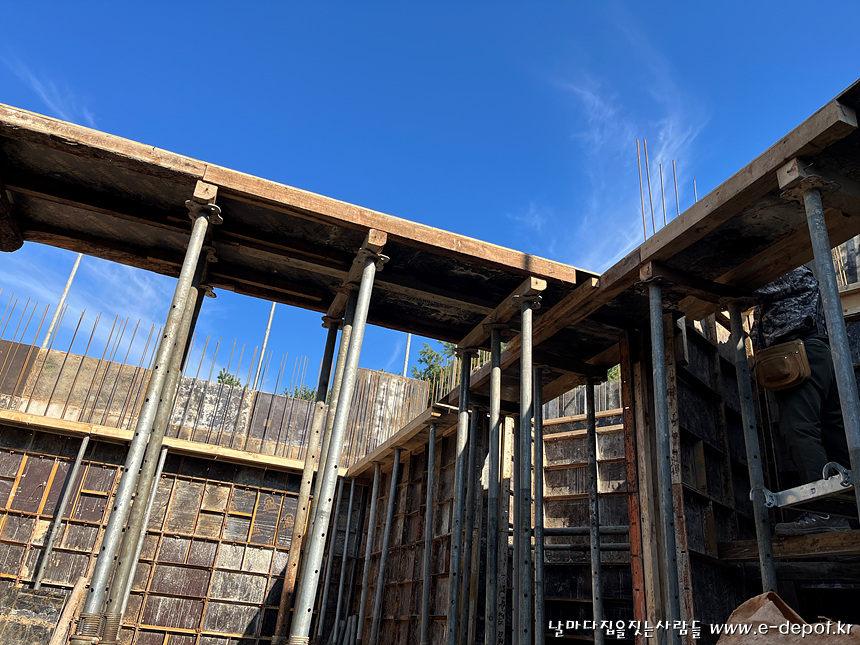

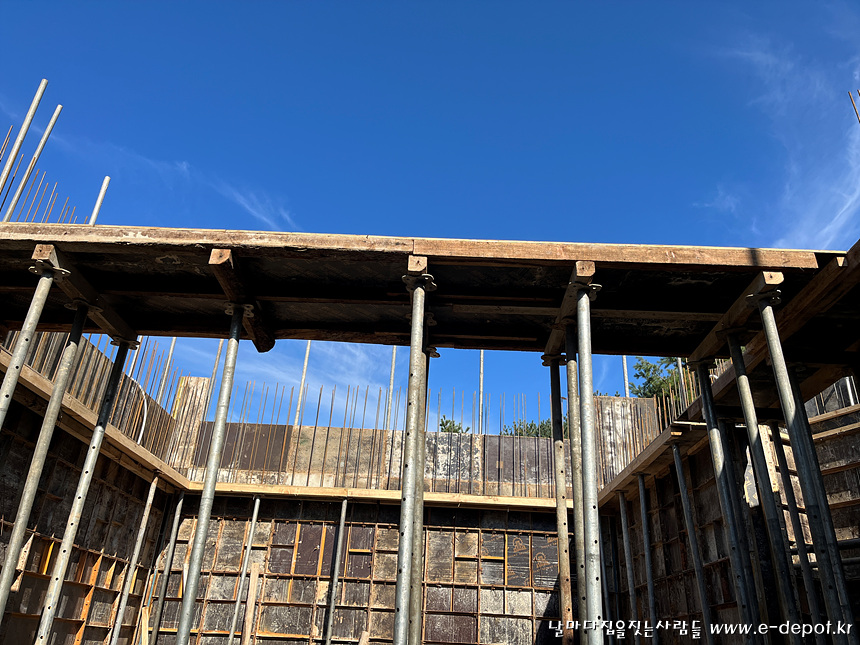

1층 스라브 테두리 보(눈썹이라고도 함)의 설치 사진입니다.

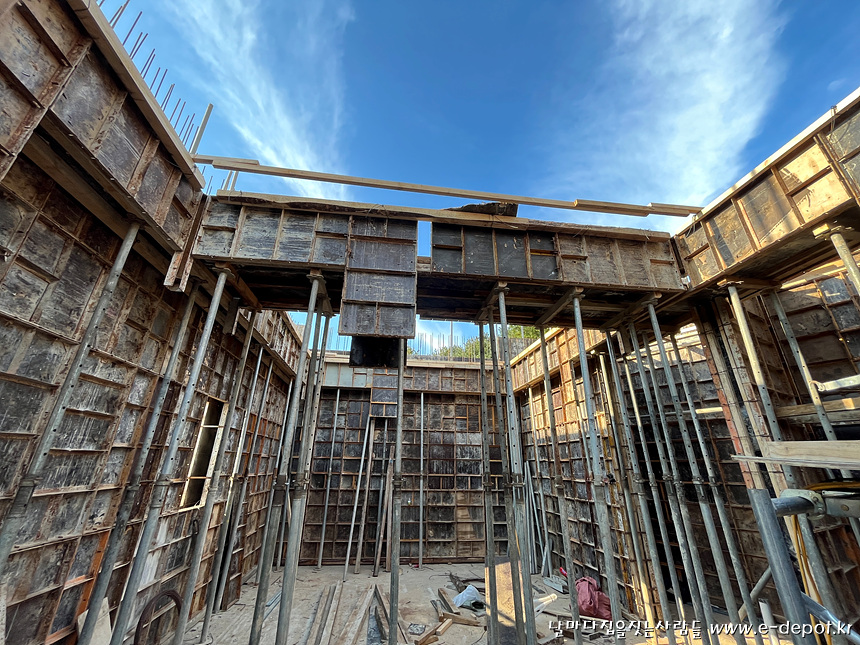

1층 스라브 보 바닥 조성 사진입니다.

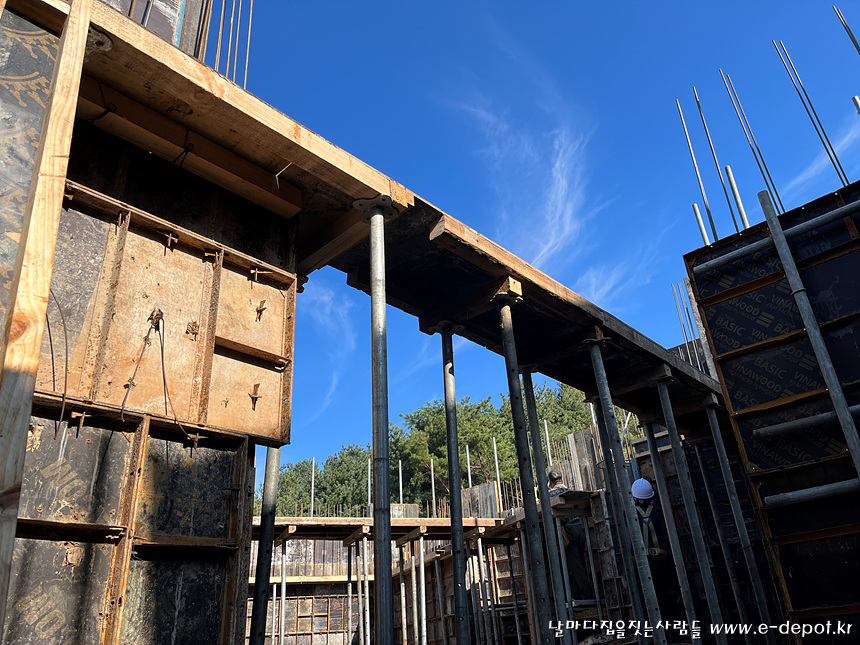

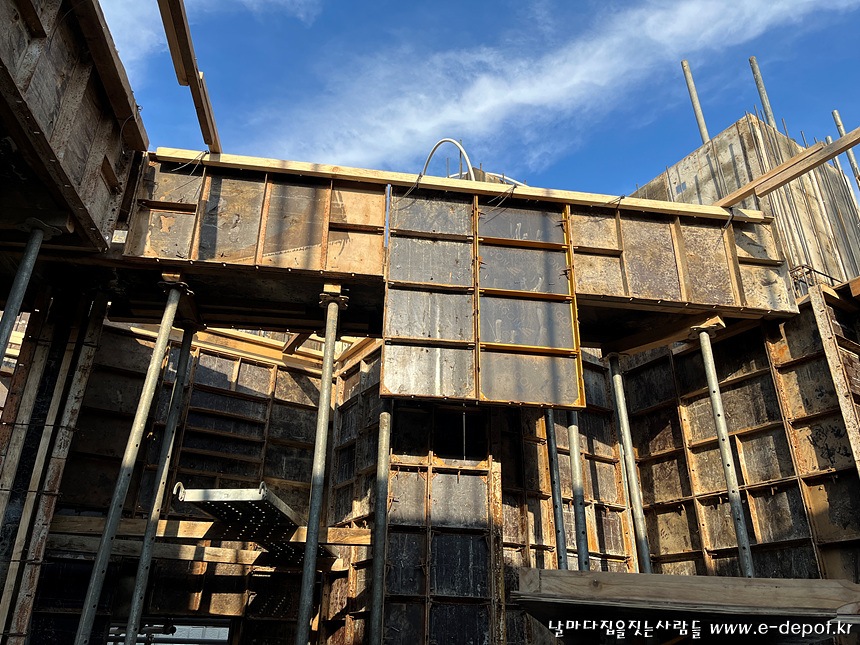

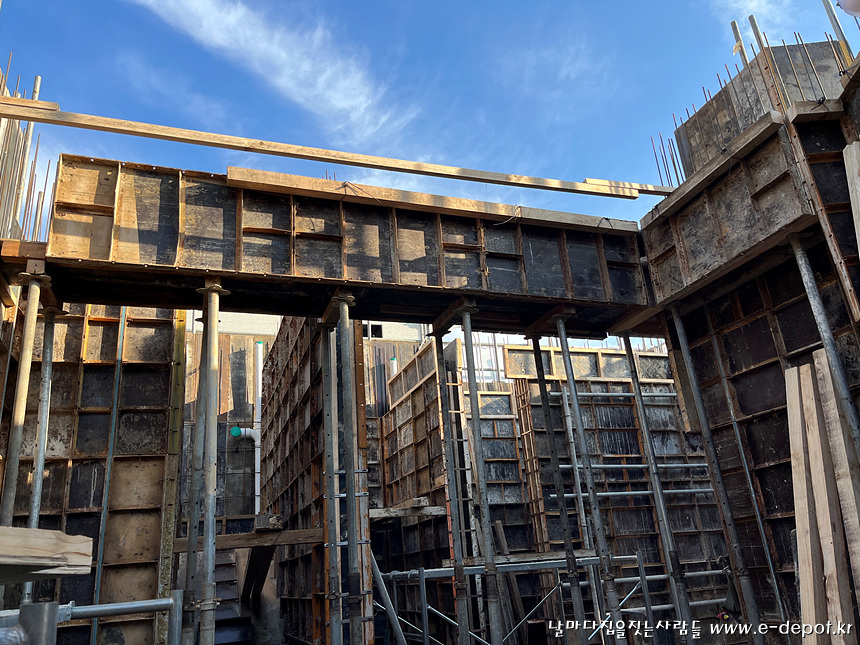

1층 스라브 보 옆면 거푸집 조성 사진입니다.

보 거푸집이 마무리 되면 그 위에 1층 스라브(2층 바닥) 거푸집 설치를 하면 거푸집작업이 마무리 됩니다.

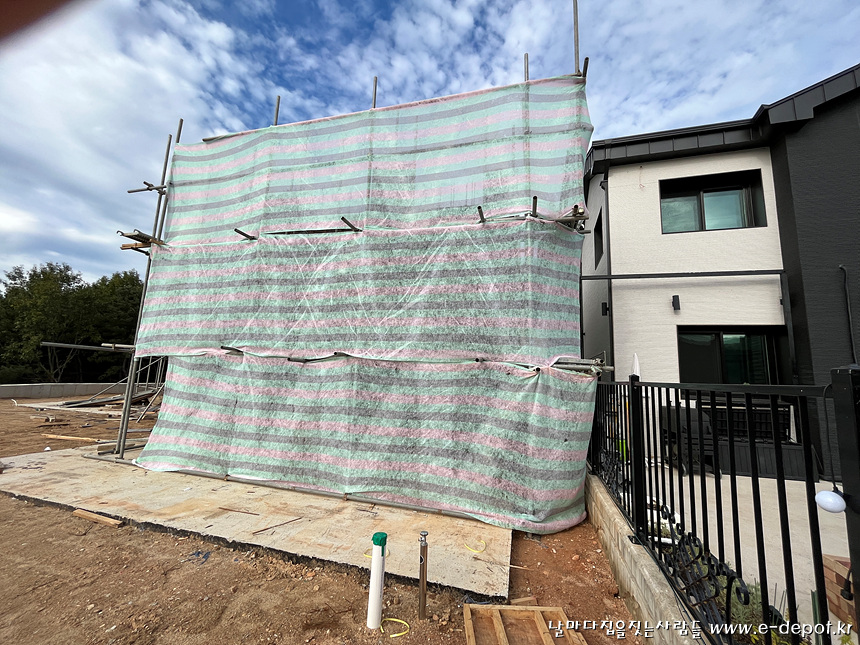

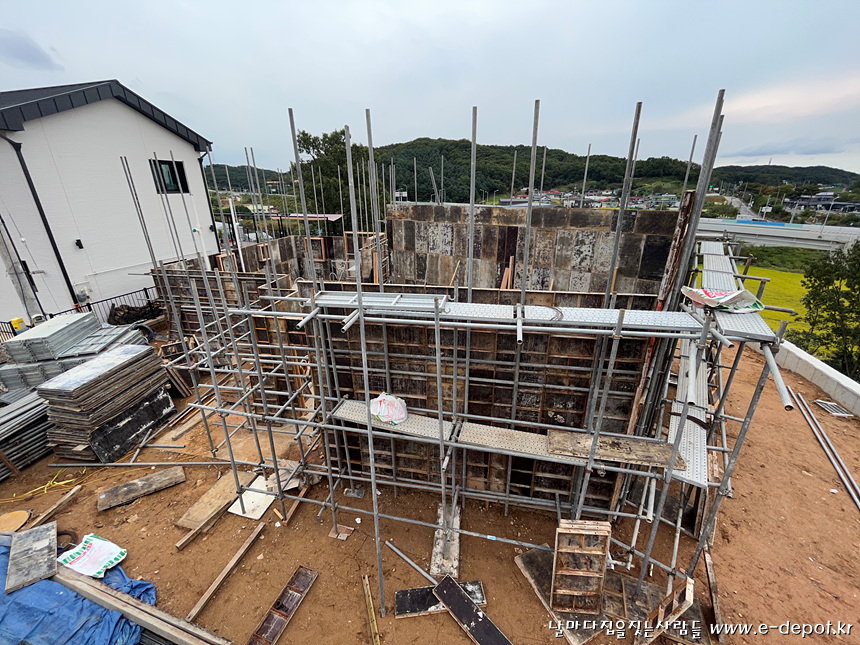

인접대지에 접한 건축물에 공사로 인한 피해가 가지 않도록 가림막을 설치합니다.



1층 스라브(2층 바닥) 거푸집이 완료된 사진입니다. 외부에 노출되는 내부 스라브는 단열재를 깔아 주도록 합니다. 스라브 단열재를 후시공하는 경우는 생략해도 됩니다.

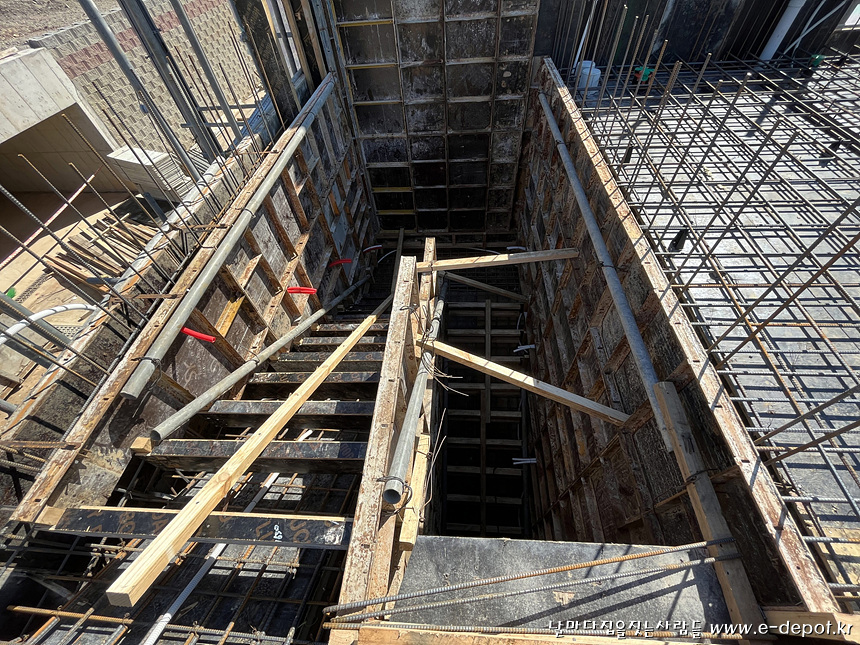

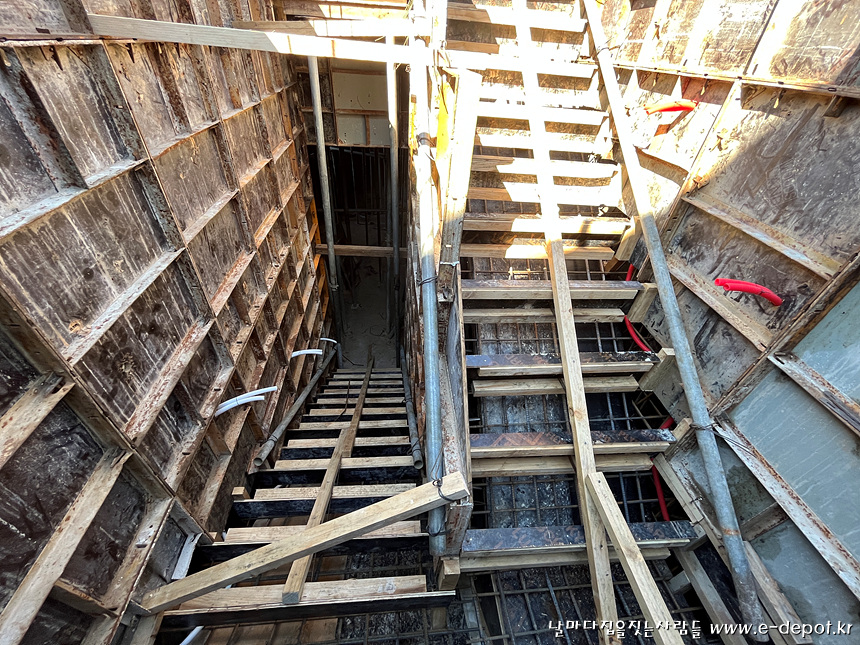

계단실 거푸집 완료 사진입니다.

1층 스라브까지의 거푸집 조성사진이 마무리 되면 철근배근작업을 진행합니다.



1층 스라브(2층 바닥)의 철근배근 순서는 보철근을 먼저 배근한 후 스라브 철근을 배근하는 순으로 진행합니다.

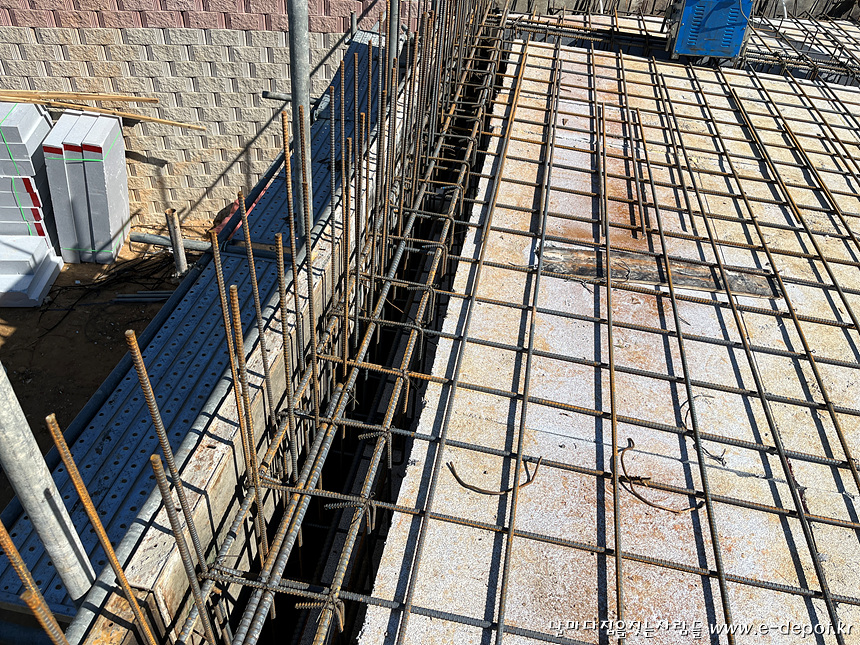

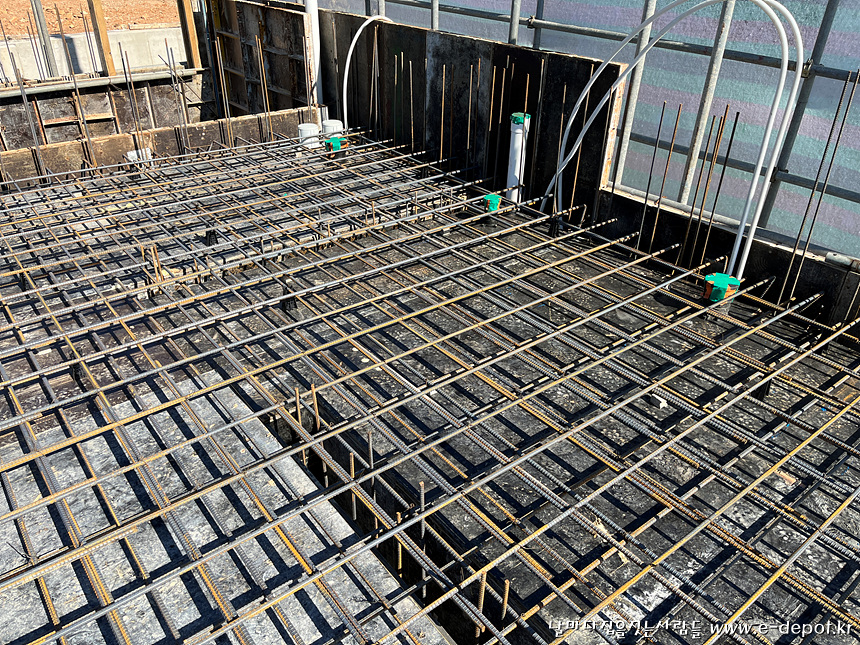

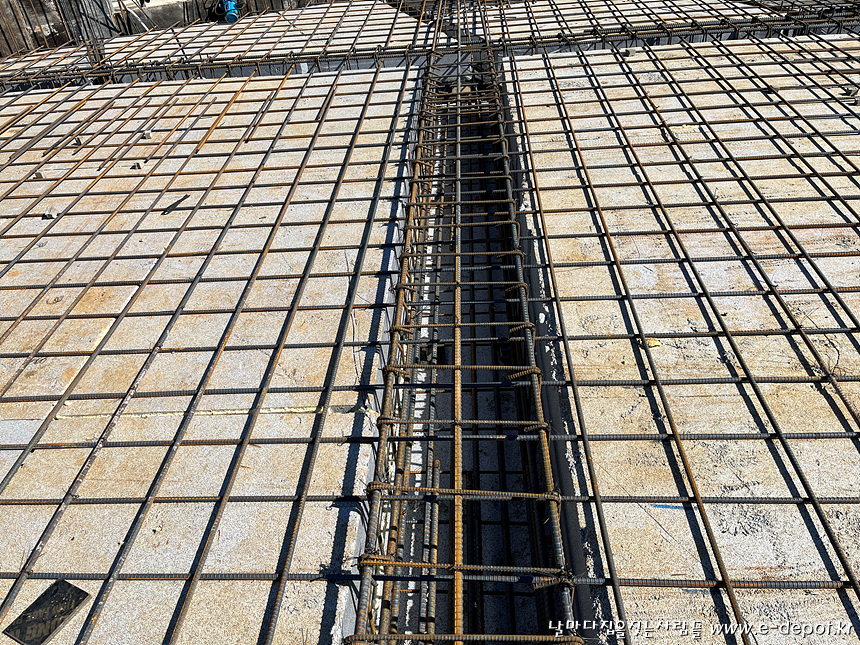

보 철근 배근 후 스라브 철근을 배근하는 사진입니다.

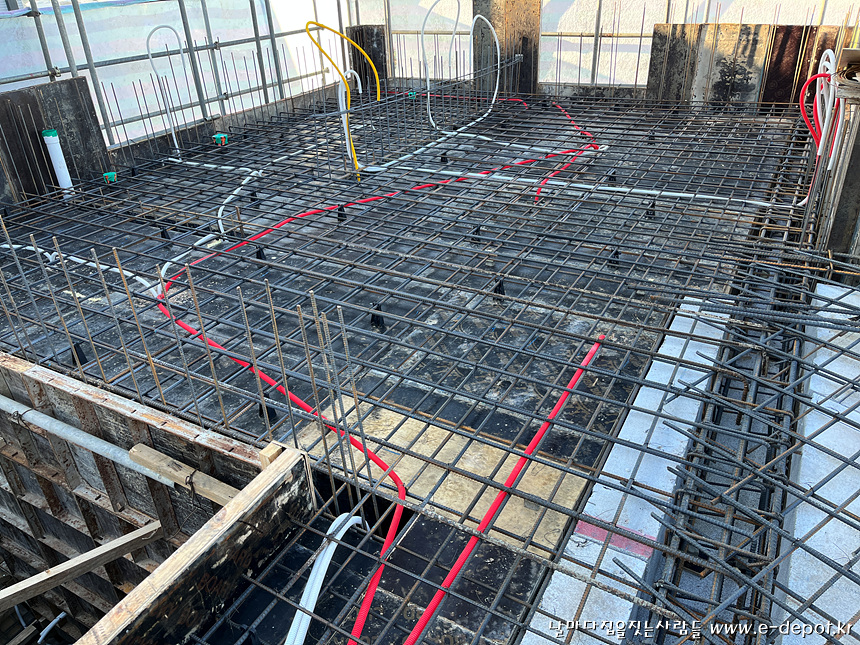

1층 스라브(2층 바닥) 철근배근 및 전기배관작업이 마무리 되었습니다.

이제 콘크리트 타설을 하면 되겠습니다...^^

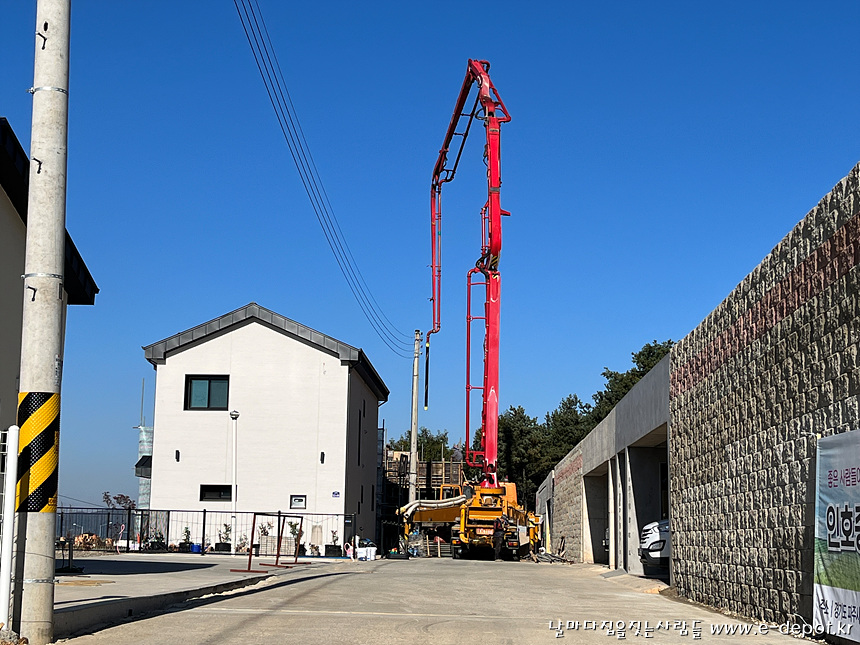

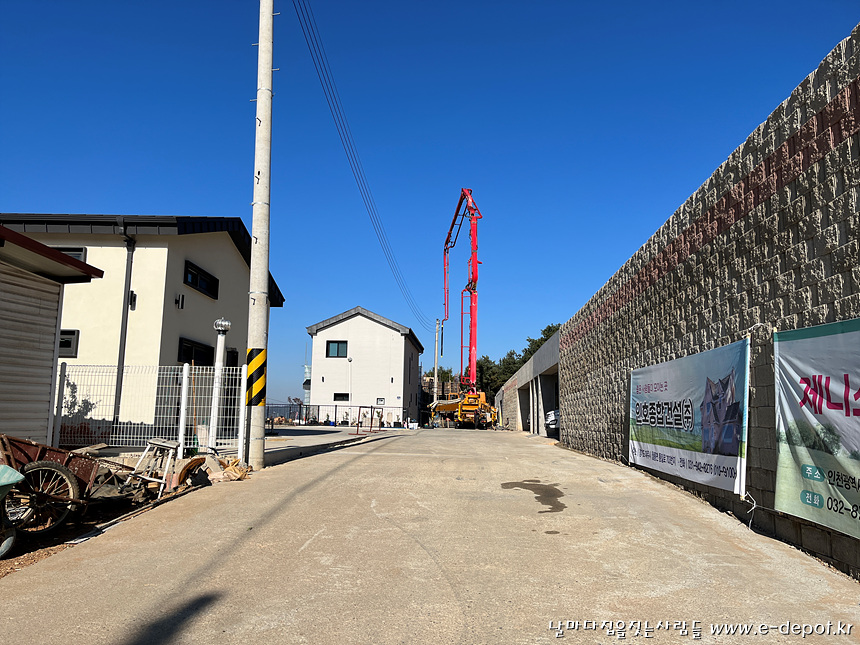

콘크리트 타설을 위한 펌푸카 셋팅 완료~!!

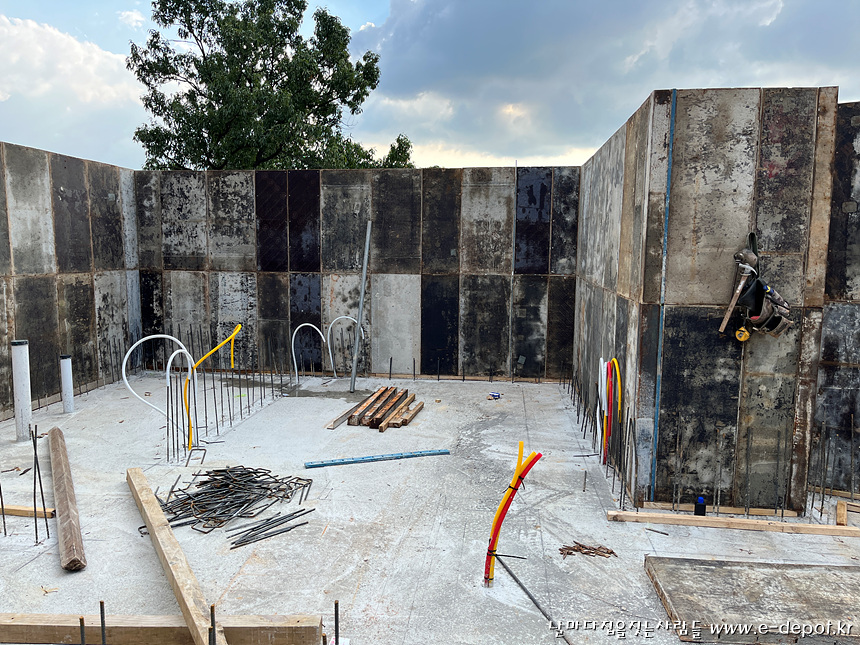

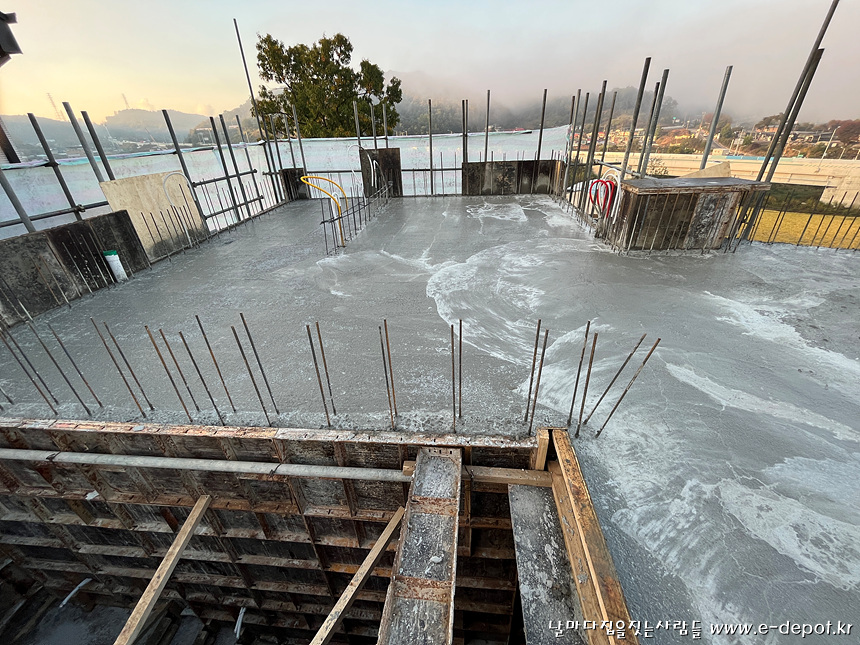

2층 바닥 콘크리트 타설 사진은 촬영을 못했고 콘크리트 타설 후 익일 촬영한 사진입니다.

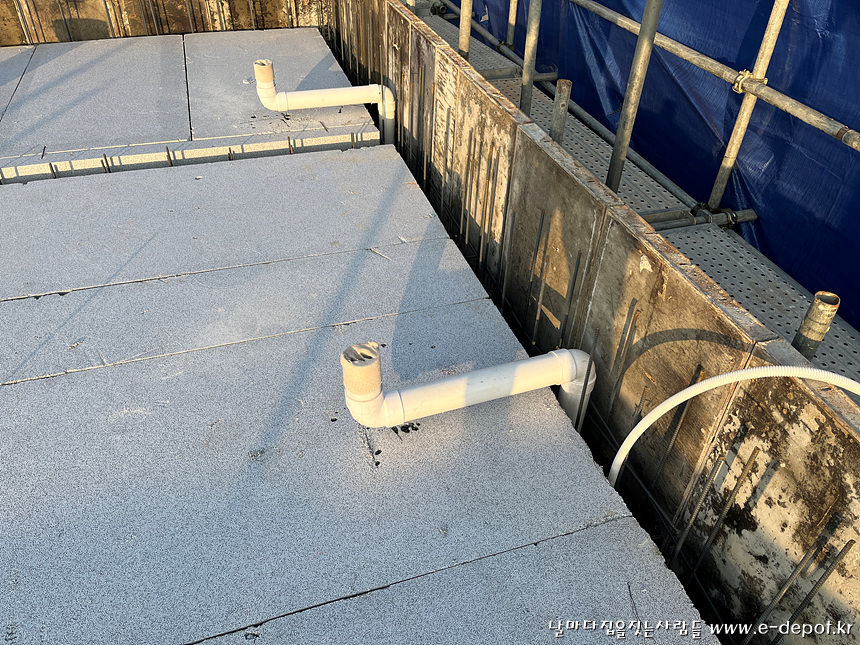

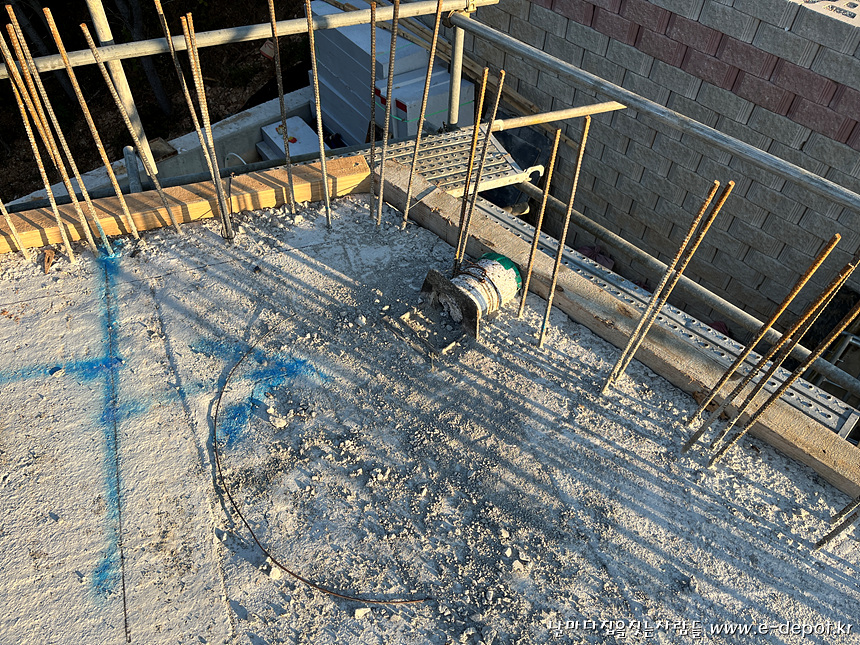

1층 지붕 우수드레인 설치 사진입니다.

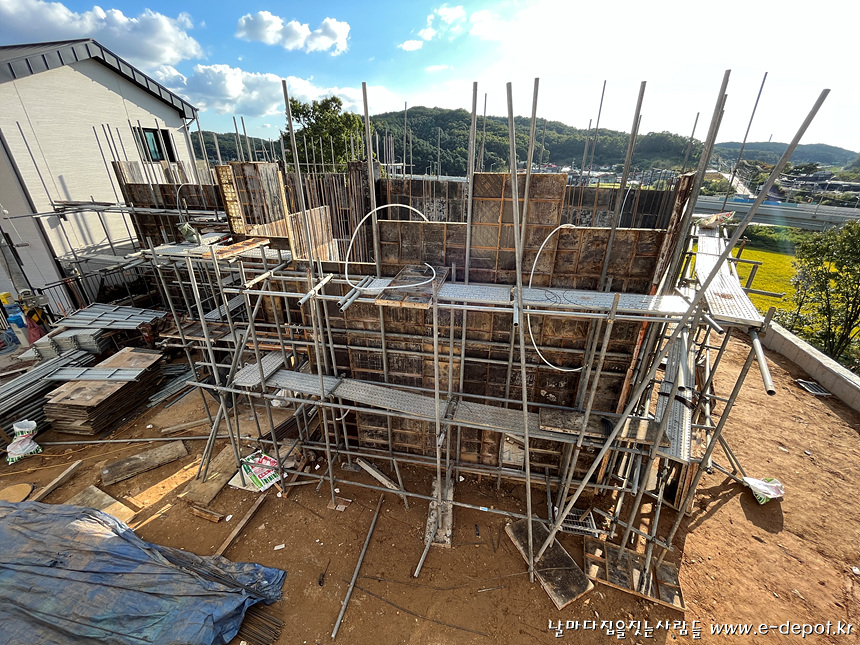

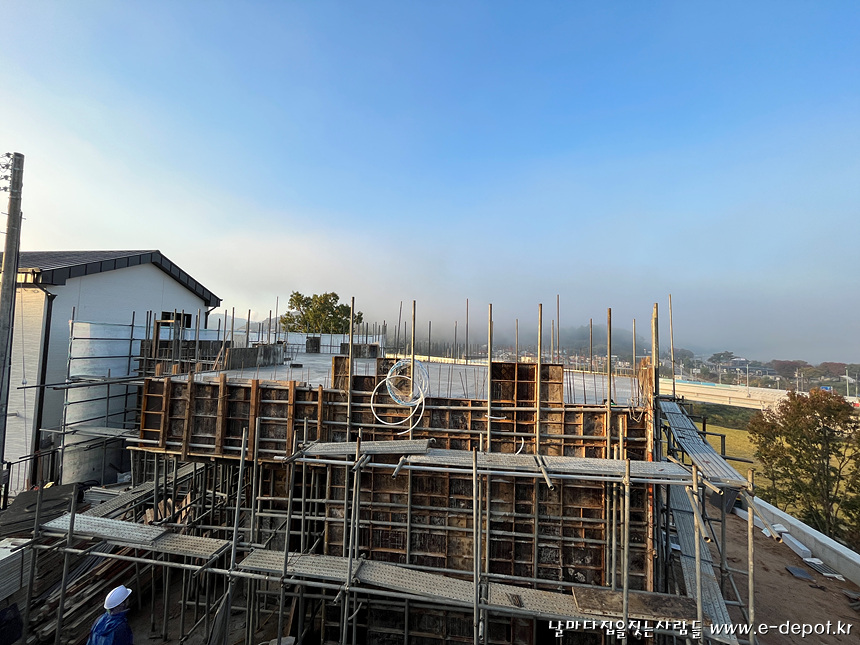

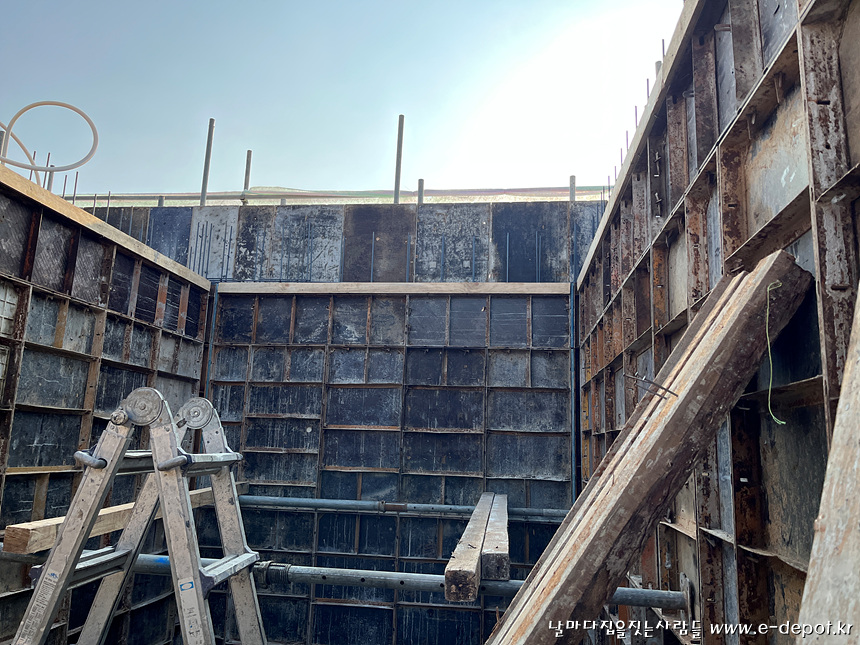

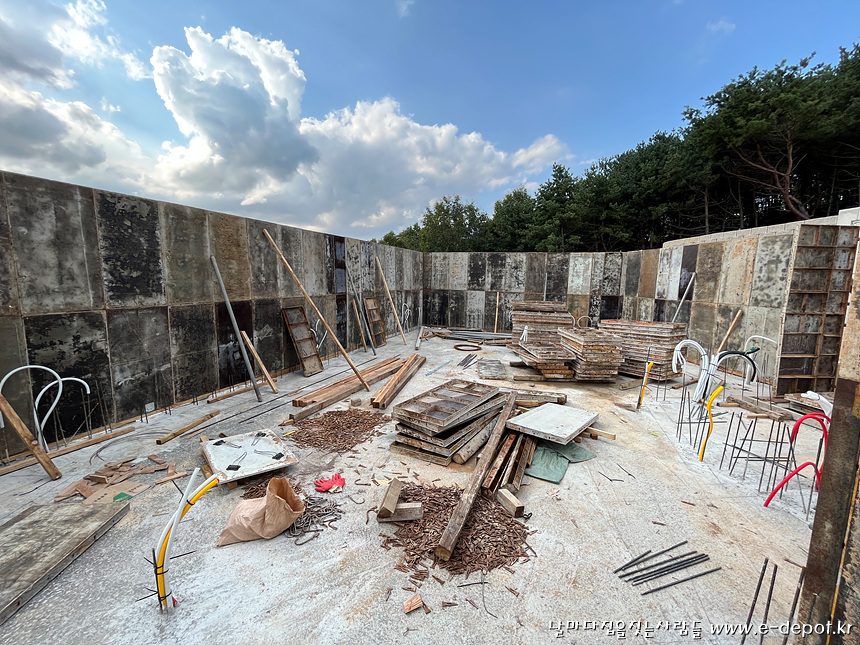

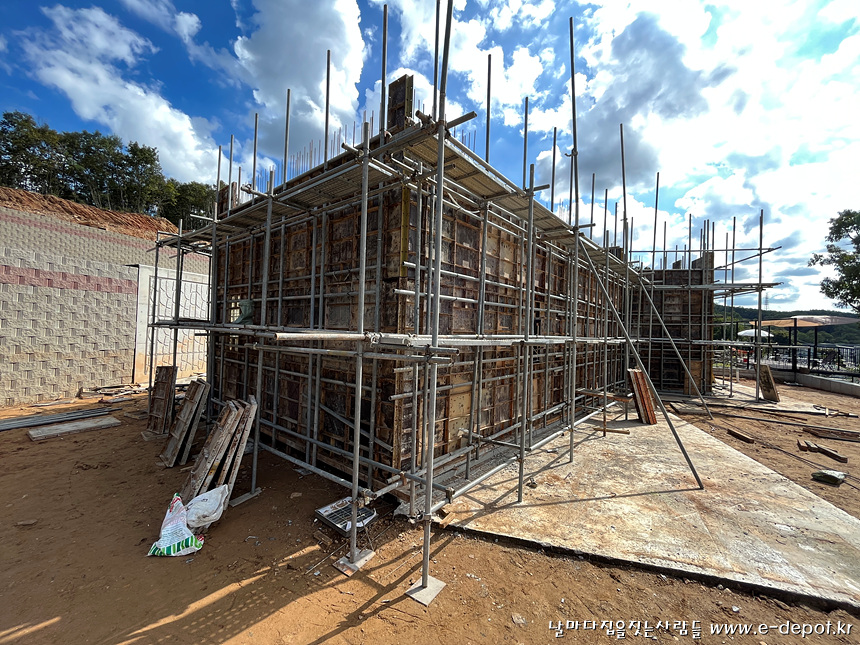

2층 외부 옹벽거푸집 설치사진입니다.

외부 옹벽거푸집 설치 후에 철근배근을 진행합니다.

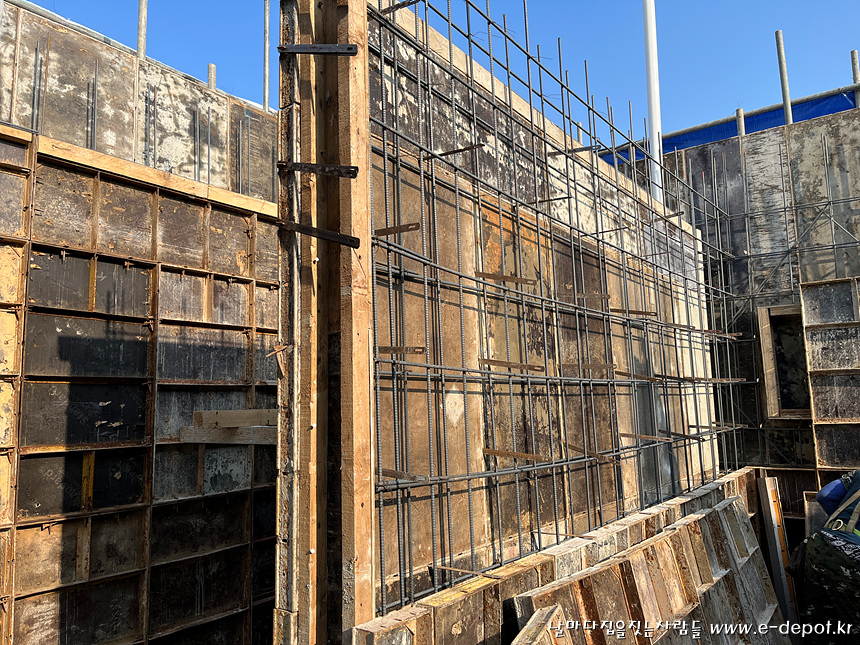

2층 옹벽 철근배근 사진입니다.



옹벽 철근배근이 완료되면 내부 옹벽거푸집을 설치 한 후 스라브 거푸집을 설치하는 순으로 작업합니다.

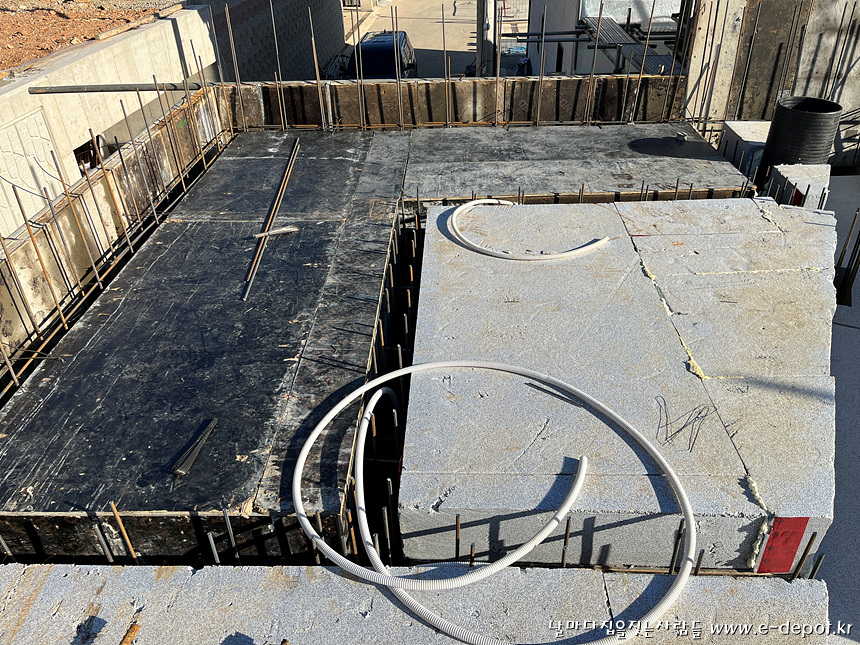

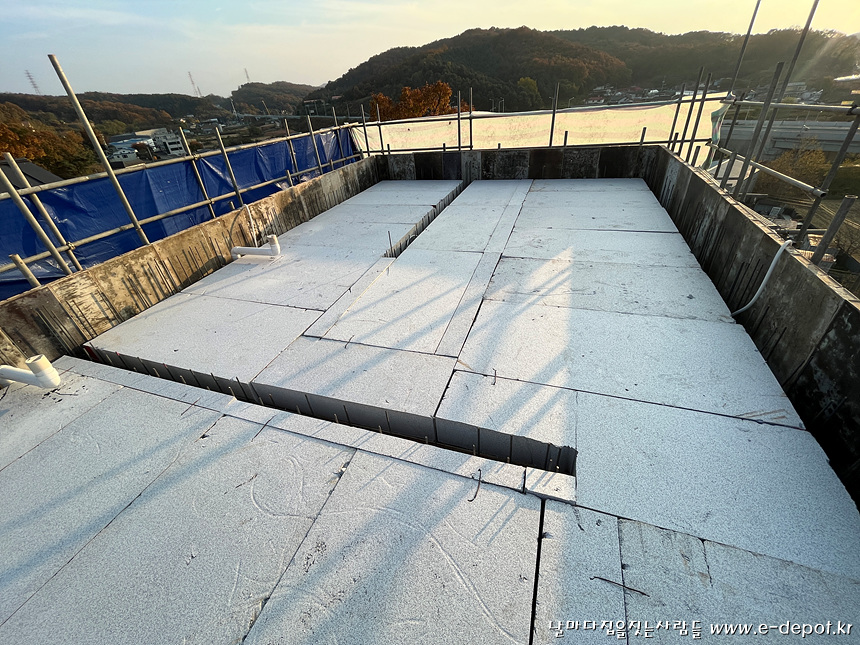

2층 스라브(지붕) 거푸집 조성 후 단열재 취부 사진입니다.

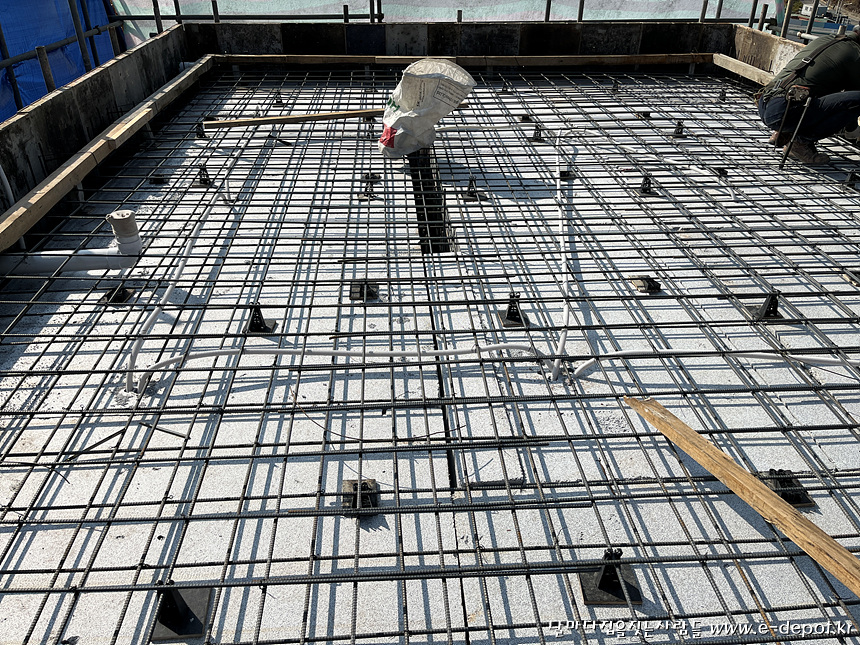

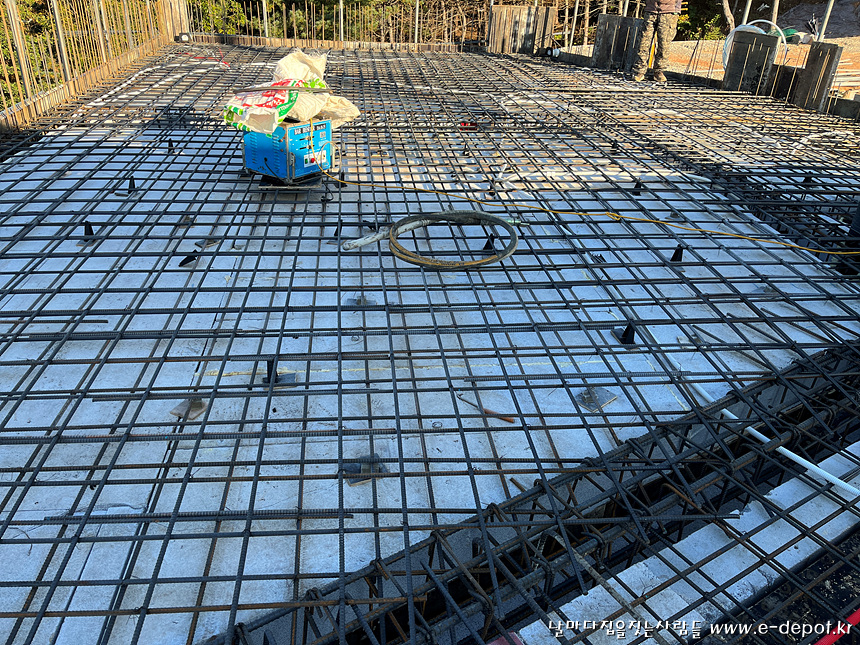

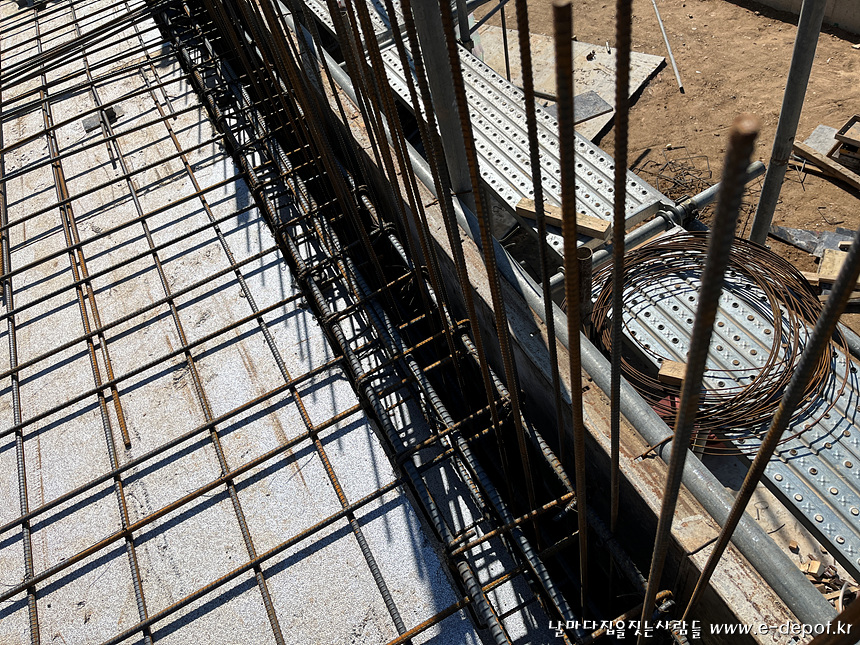

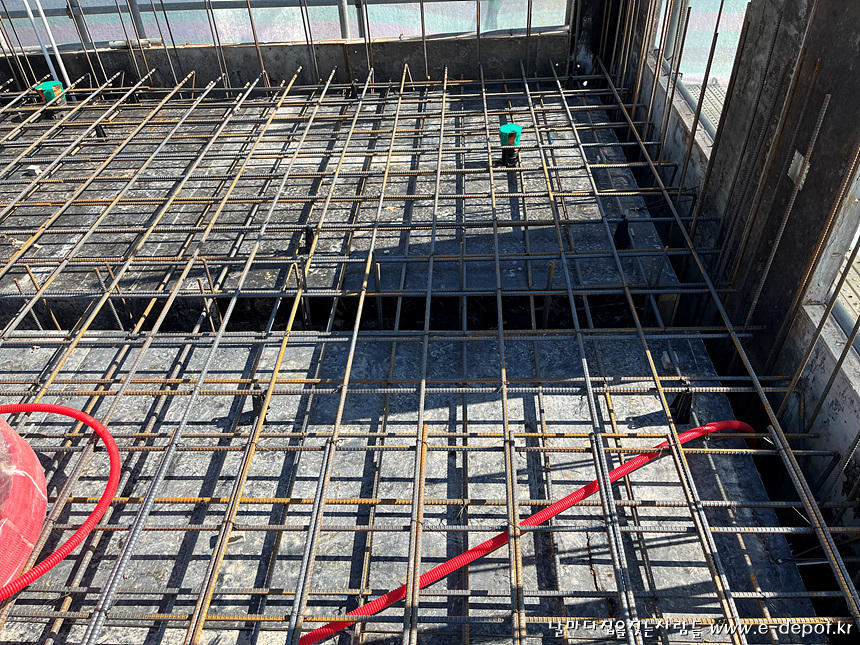

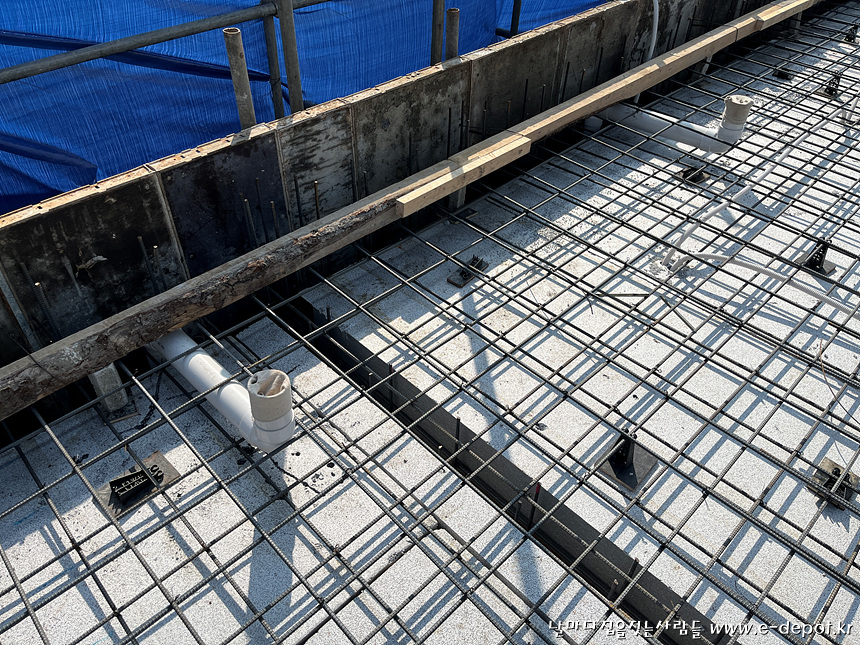

지붕 바닥 철근 배근 사진입니다.



지붕 방수턱 거푸집 조성 사진입니다.

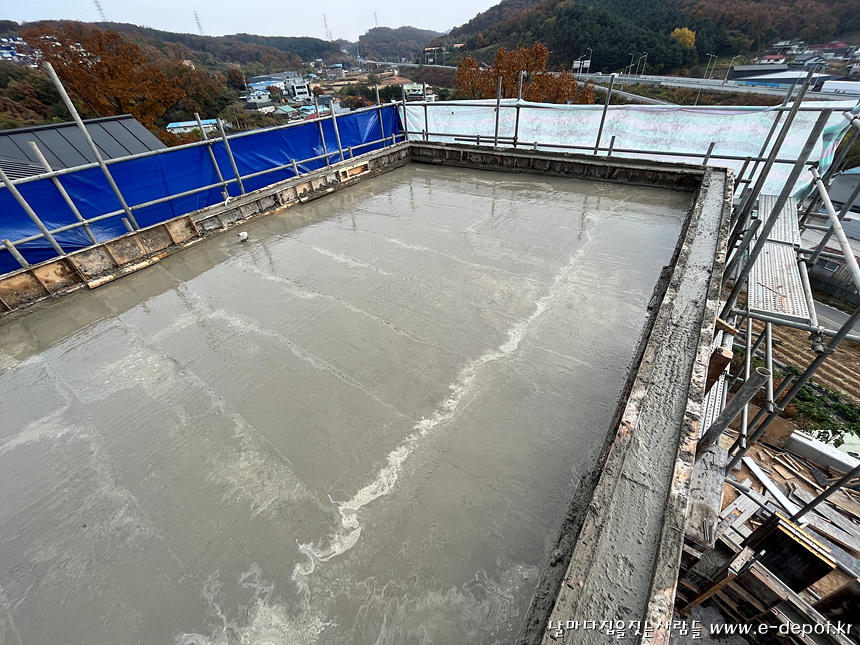

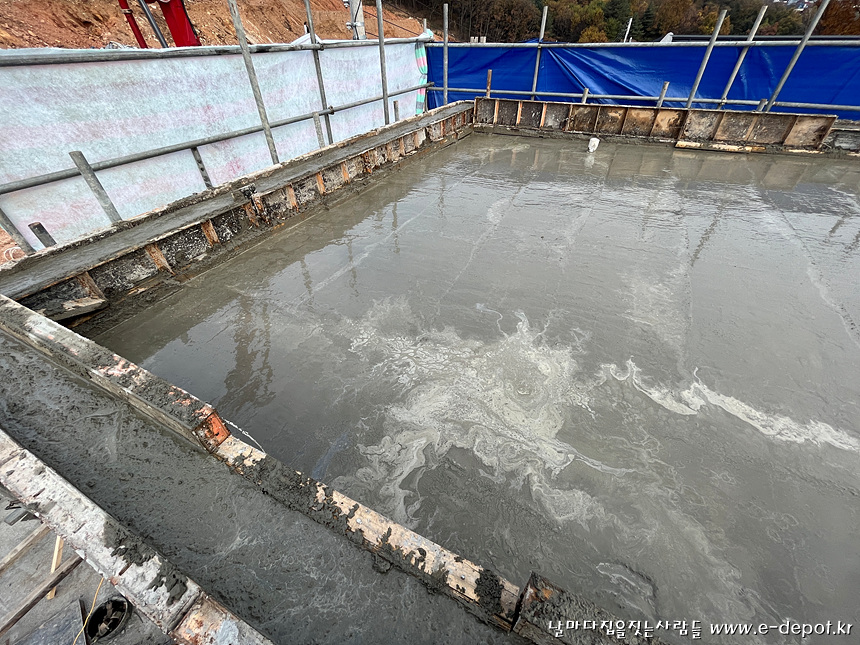

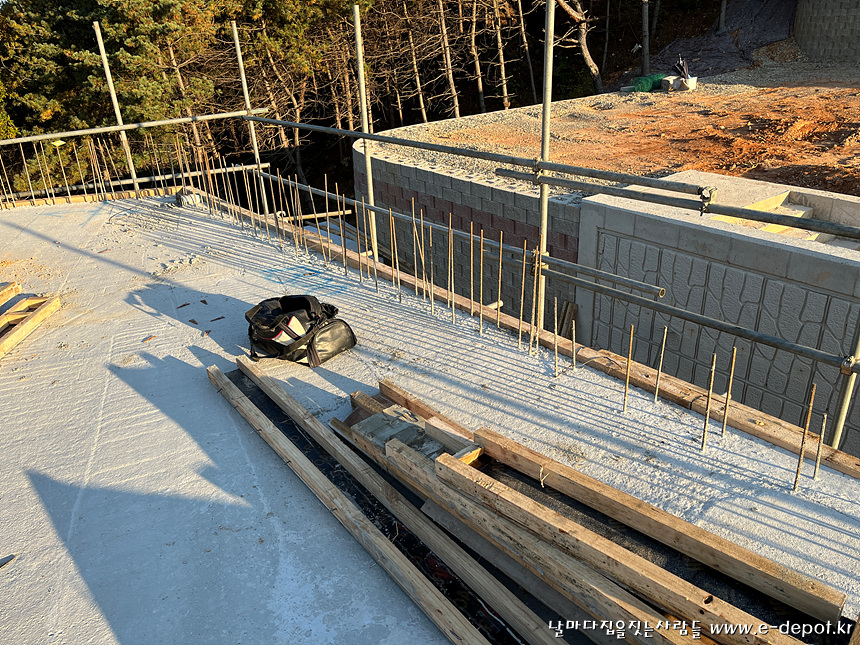

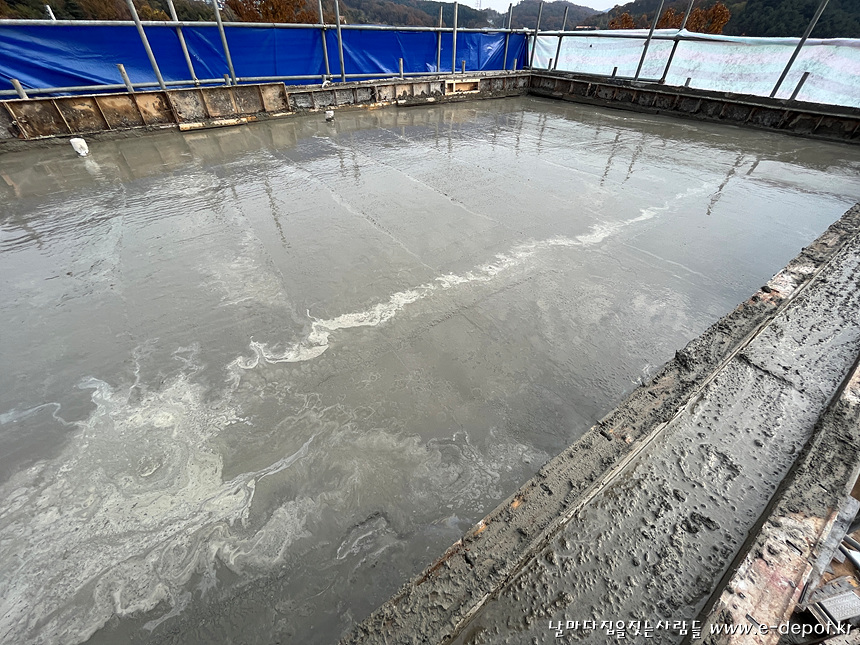

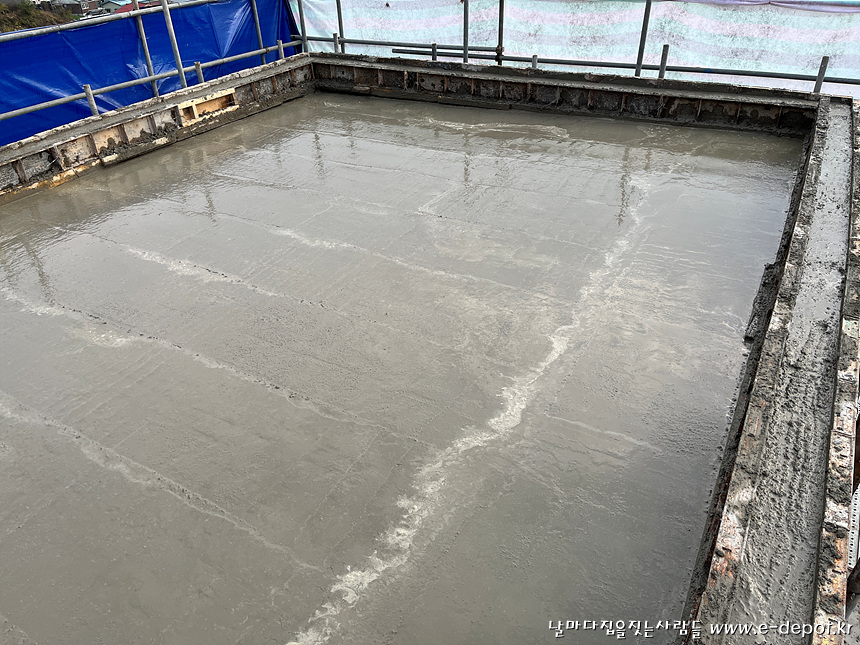

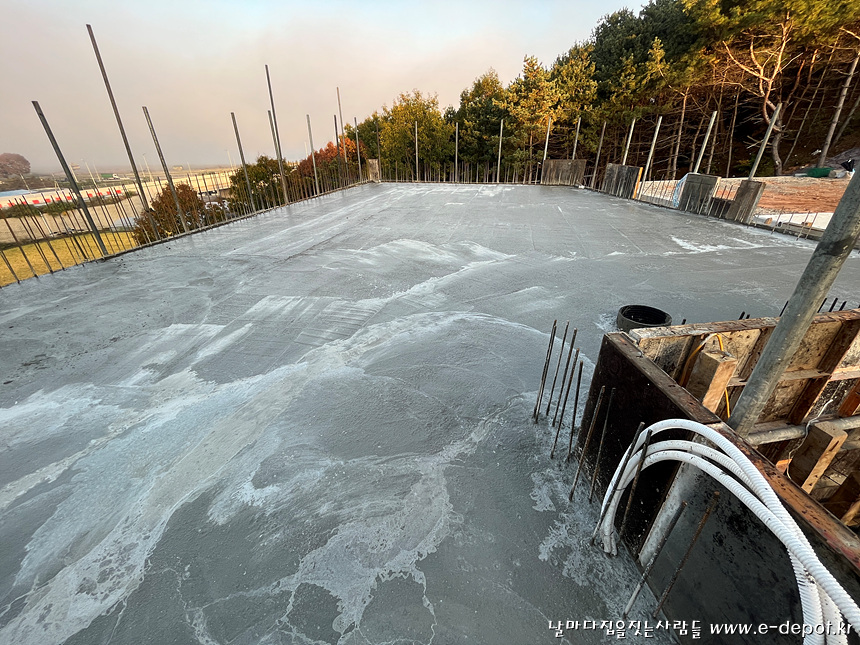

지붕 콘크리트 타설 완료 사진입니다~

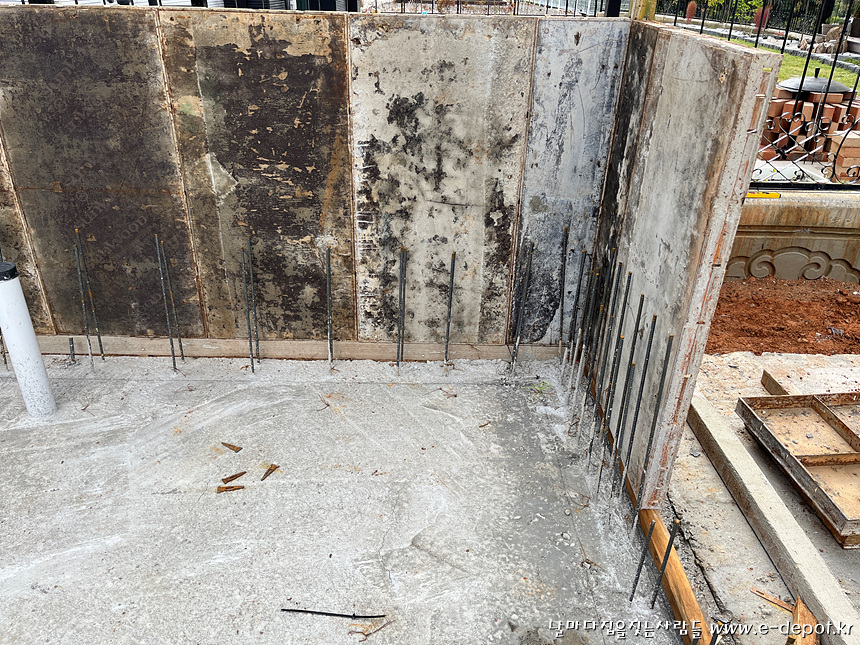

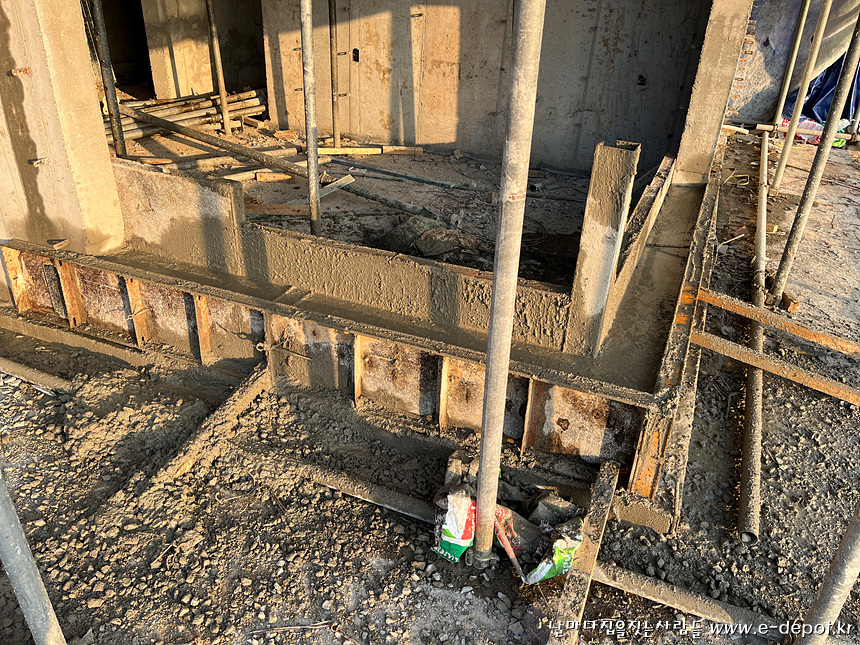

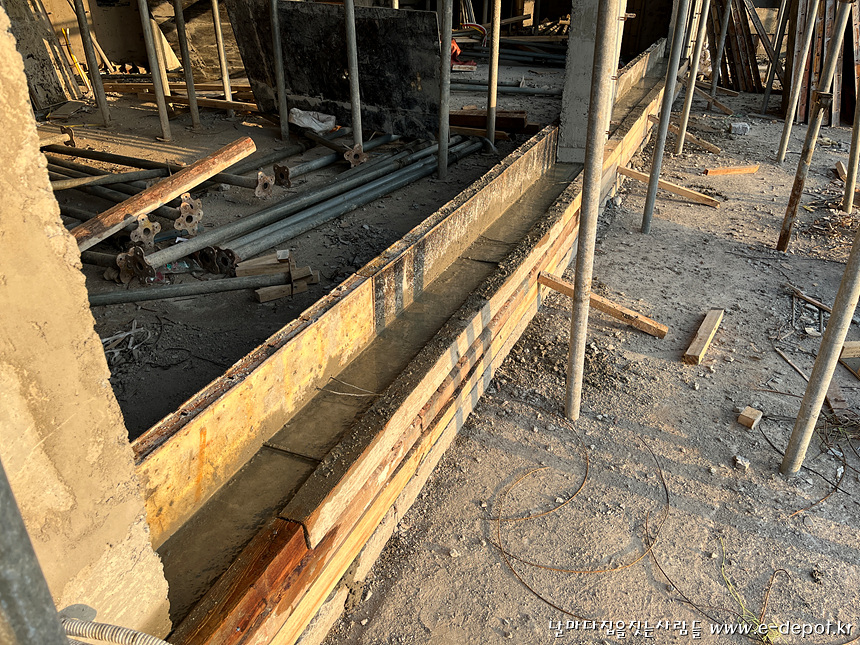

1층 창호 하부턱 타설 사진입니다.

옹벽 타설시 동시에 타설하면 좋지만 창호 하부의 턱이 낮고 구간이 긴 경우 콘크리트가 고르게 타설되기 쉽지 않아 별도로 타설하기도 합니다.

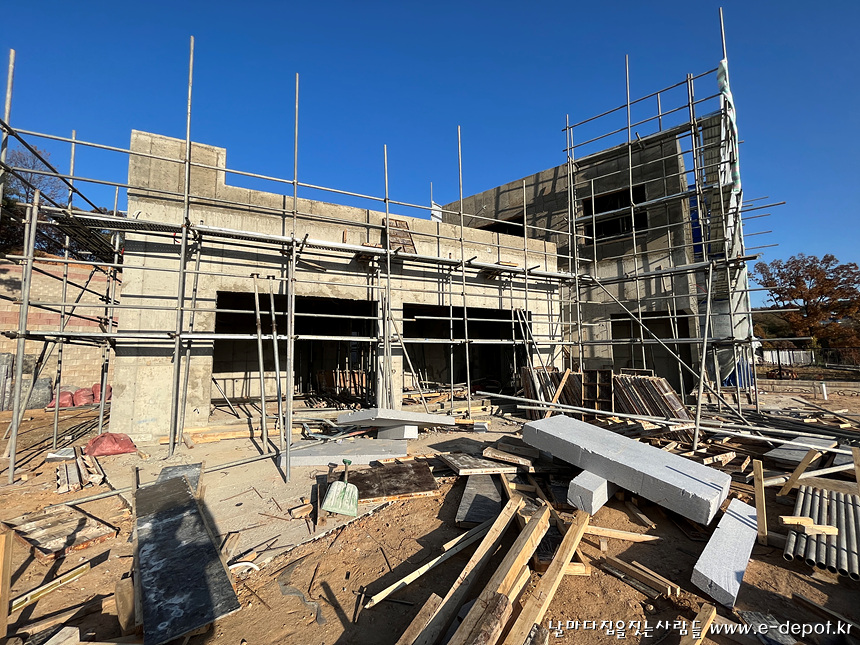

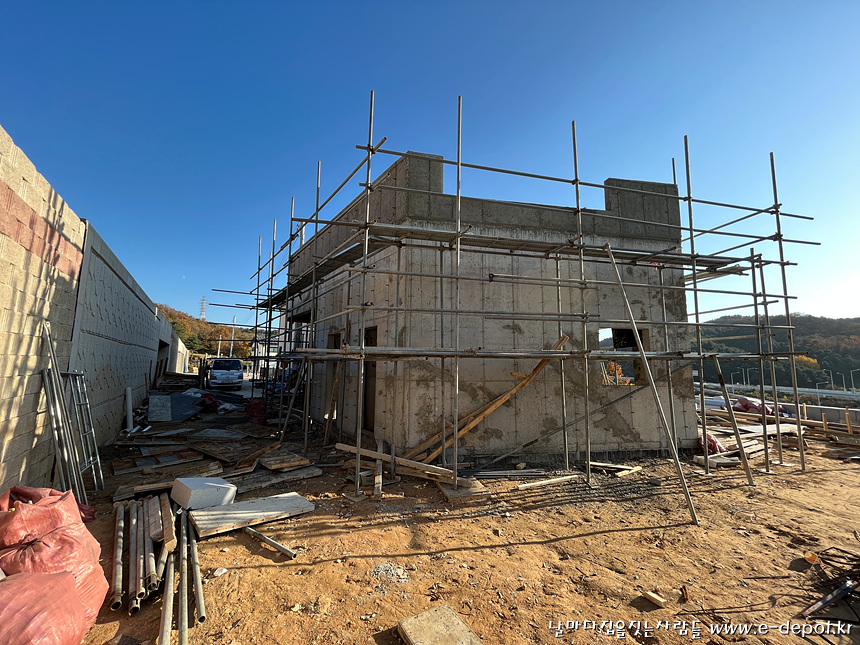

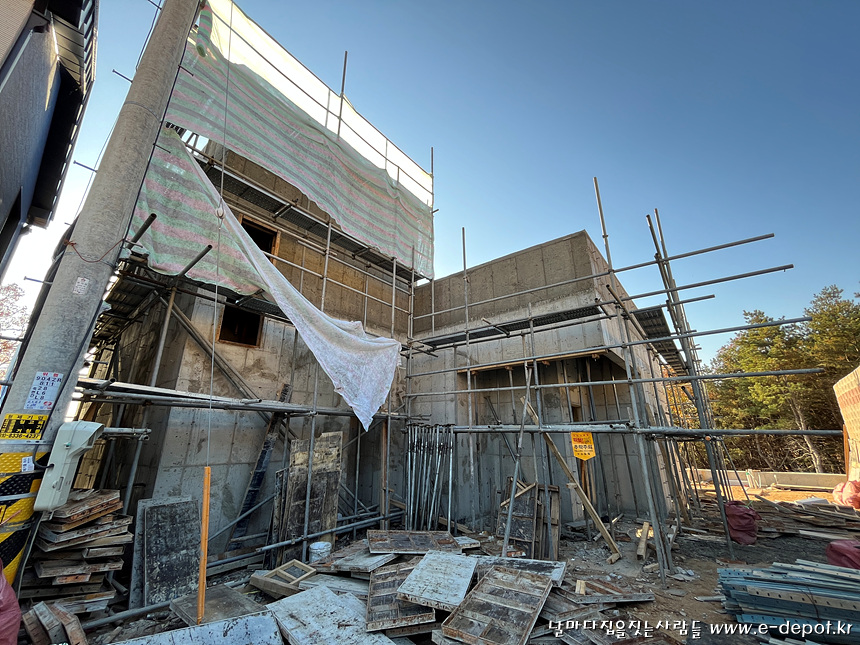

무사히 골조공사가 마무리 되었습니다. 작업자 여러분 모두 고생하셨습니다....^^



날마다집을짓는사람들의 파주전원주택시공 : 철근콘크리트 옹벽,스라브 형틀거푸집조성과 철근배근 및 콘크리트타설까지의 골조공사과정이었습니다.
