연천군 장남면 동동마을 전원주택신축사례 : 부대토목,되메우기,기초단열재 및 필름깔기,거푸집조성,기초철근배근,콘크리트타설과정 [집짓기/주택신축/건축적산/공사견적]



전원주택,주말주택,상가주택,농가주택 등 주문주택 시공전문 '날마다집을짓는사람들' 이디포 건설입니다.



최근 연천군 장남면 동동마을에 전원주택 시공과정을 살펴보면



01 가설공사
02 기초 및 토공사
03 철근콘크리트공사
04 조적공사
05 방수공사
06 미장공사
07 타일공사
08 석공사
09 유리/창호공사
10 금속공사
11 수장공사
12 도장공사
13 지붕공사
14 기타공사
15 기계설비공사
16 전기설비공사



이번 포스팅은 철근콘크리트 공정 중 기초공사에 해당되는 과정입니다.

되메우기 작업과 병행하여 1층바닥의 위생배관작업 후 되메우기를 마무리 한 후 기초부위 단열재와 필름을 깐 후 철근배근 후 콘크리트 타설 순으로 진행합니다.



구체적인 과정을 공사사진과 함께 살펴 보도록 하겠습니다.



일반적으로 분양받는 택지의 경우 전기배관,통신배관,오수관,우수관 등 기반시설의 인입관 작업이 선 조성되어 있는데 이번 택지의 경우 인입관 작업이 제대로 되어 있질 않아서 별도로 인입관 작업을 해야 했습니다.

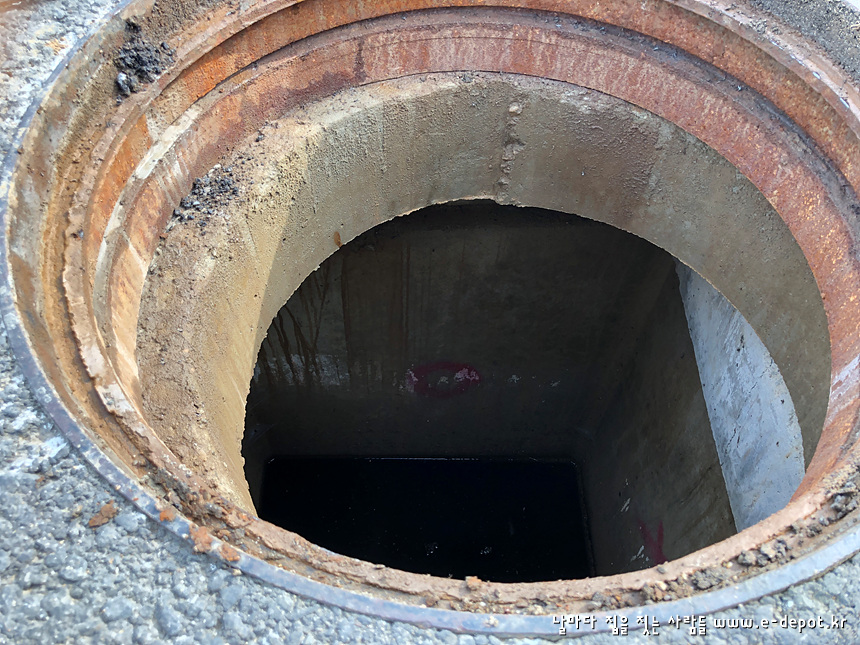

단지내 배수관을 외부와 연결하기 위해서 단지내 경계부위를 살펴 보았으나 오수관의 인입관을 찾을 수 없어 단지 앞 공용오수맨홀뚜껑을 열어보니 택지 조성시 오수관의 인입을 위해 단지방향으로 맨홀에 오수관 인입부위의 표식은 있네요.

위치만 표시하고 정작 공사는 하지 않은 상태죠......;

초기 분양받을 당시 어떤 조건으로 계약을 했는지 모르지만 시공이 누락되어 결국 별도의 비용을 들여 공사를 해야 하는 상황이 되었네요..



택지가 조성된곳에 땅을 분양받는 경우라면 반드시 기반시설의 인입관 여부를 확인하고 분양 받도록 하세요.

인입이 되어 있는 상태와 인입이 안되어 있는 경우 건축공사시 추가 공사비가 발생 할 수도 있답니다..;



이번 전원주택의 경우 별도의 추가공사비 없이 저희가 시공을 해줌으로써 건축주에게 부담을 덜어 주었습니다...

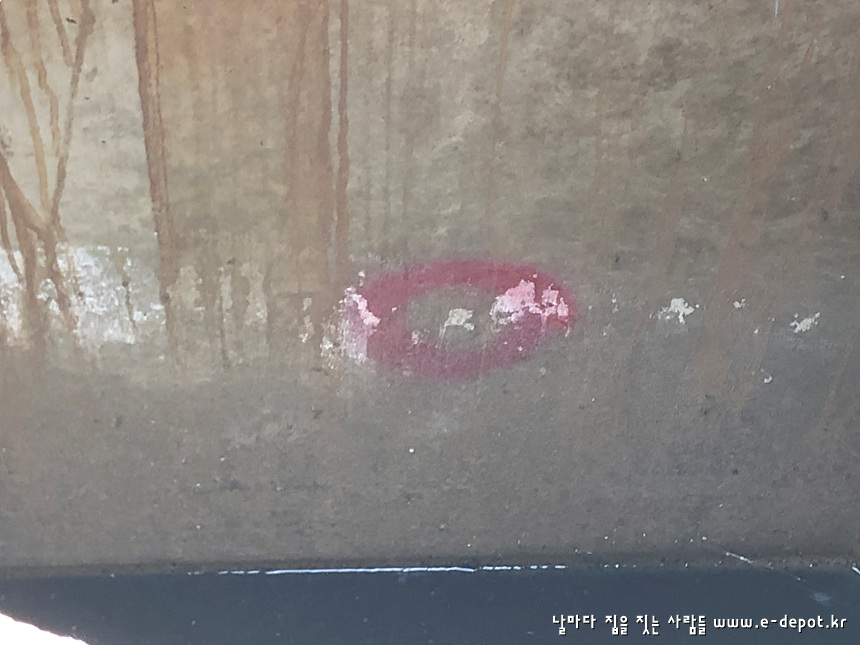

오수관의 인입을 하기 위해 표시를 한것으로 사료됩니다.....;

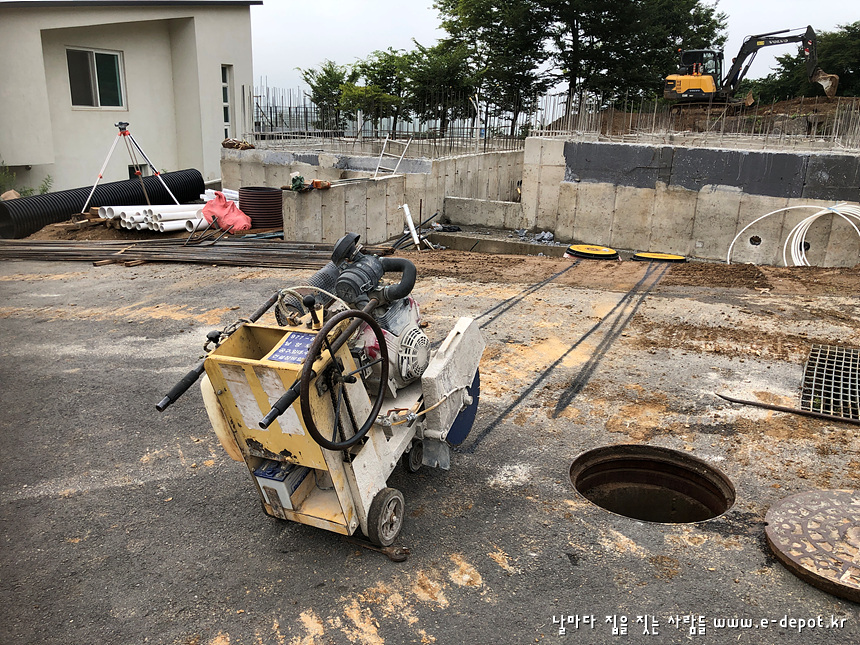

단지내에서 공용 오수맨홀로 오수관의 연결을 위한 도로 컷팅전 사진입니다.

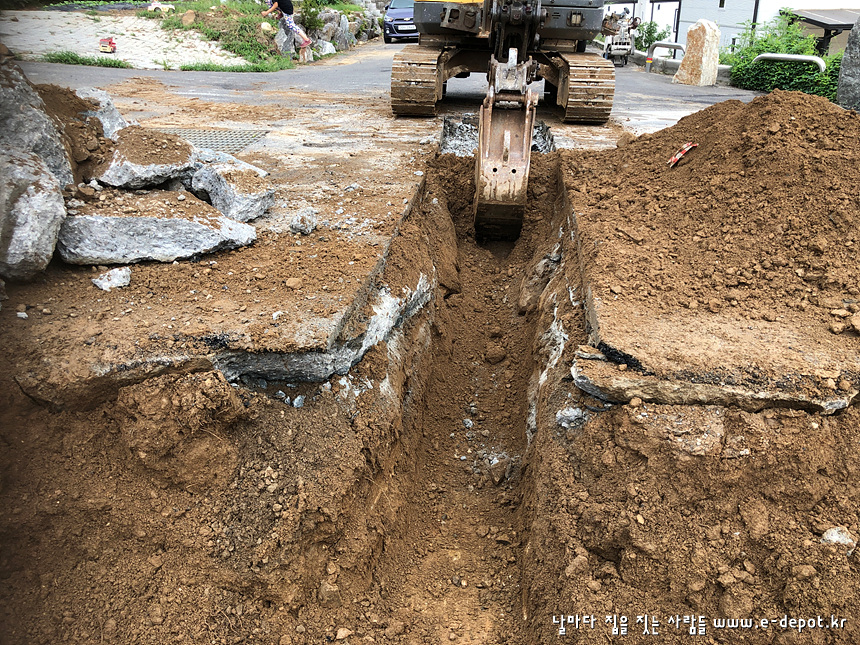

도로 컷팅 후 오수관 배관을 위한 도로측 터파기 사진입니다. 전기와 통신 배관이 간섭되는 부분이라 안전에 주의하여 터파기를 하였습니다.



공용 맨홀의 오수관을 연결하기 위해 물빠짐이 원활하도록 레벨을 체크한 후 오수맨홀을 타공합니다.

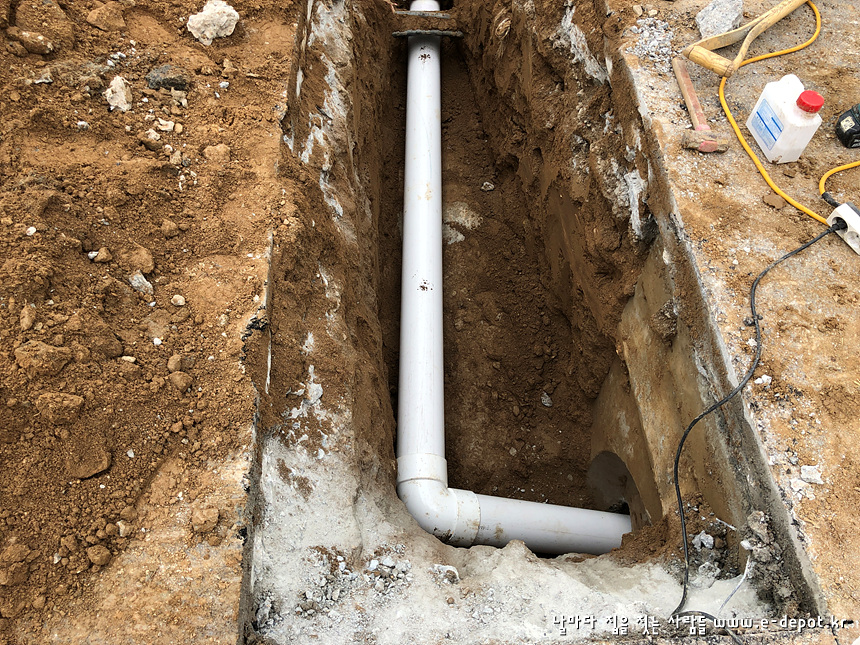

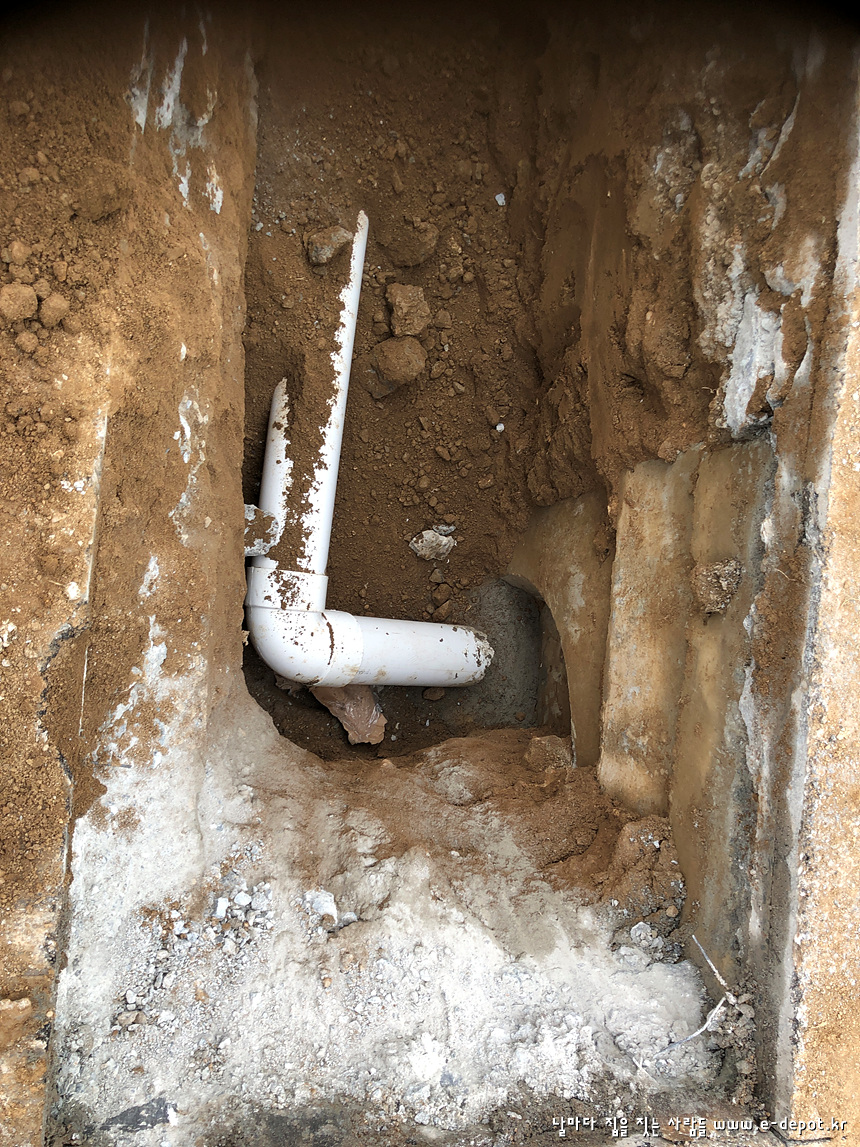

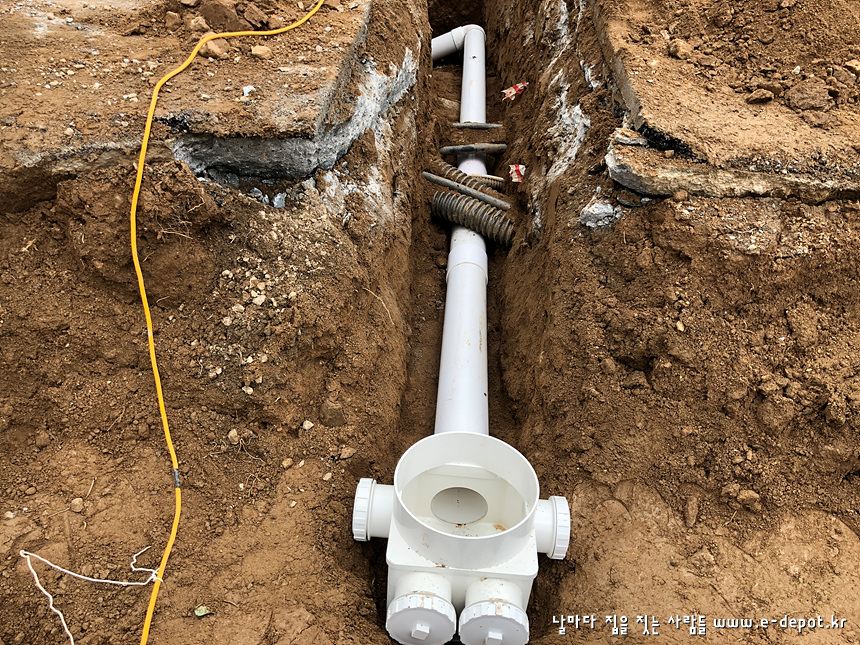

단지내 최종 오수받이와 공용 오수맨홀의 오수관 연결사진입니다. 예상한대로 전기배관과 통신배관이 간섭되어 전기배관과 통신배관 하부로 오수관의 물빠짐이 좋도록 구배를 주어 오수관 연결작업을 하였습니다.

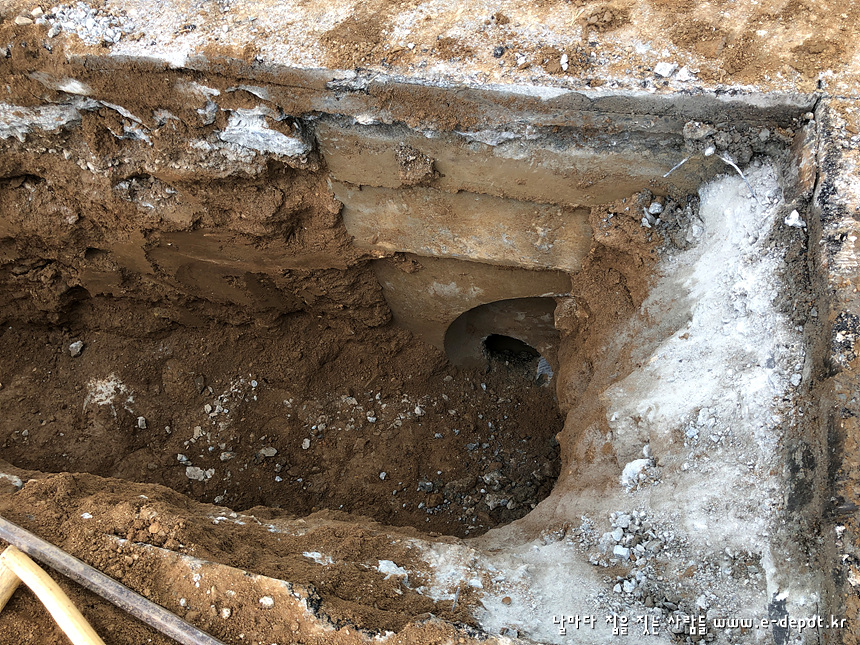

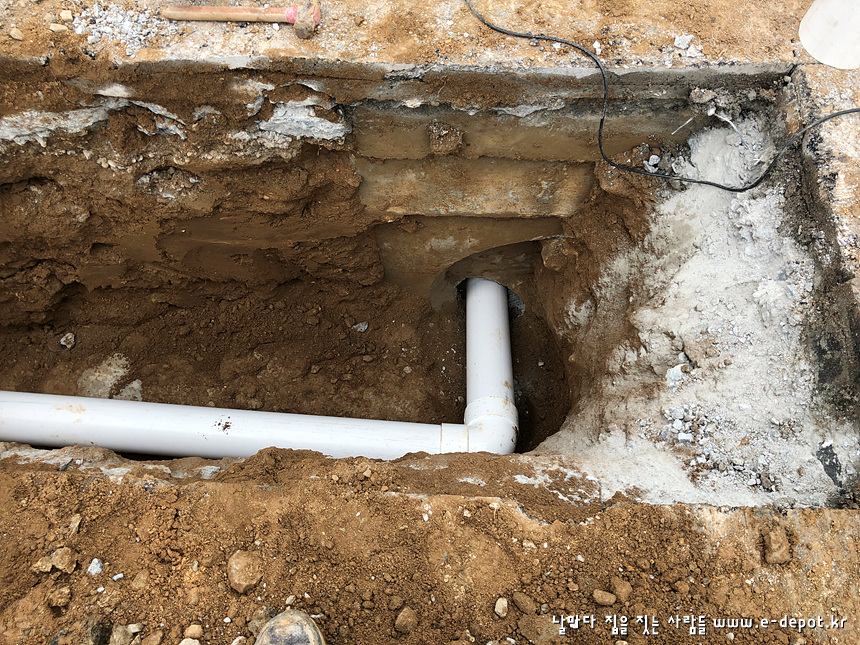

오수맨홀 외부에서 바라본 오수관 접합사진입니다.

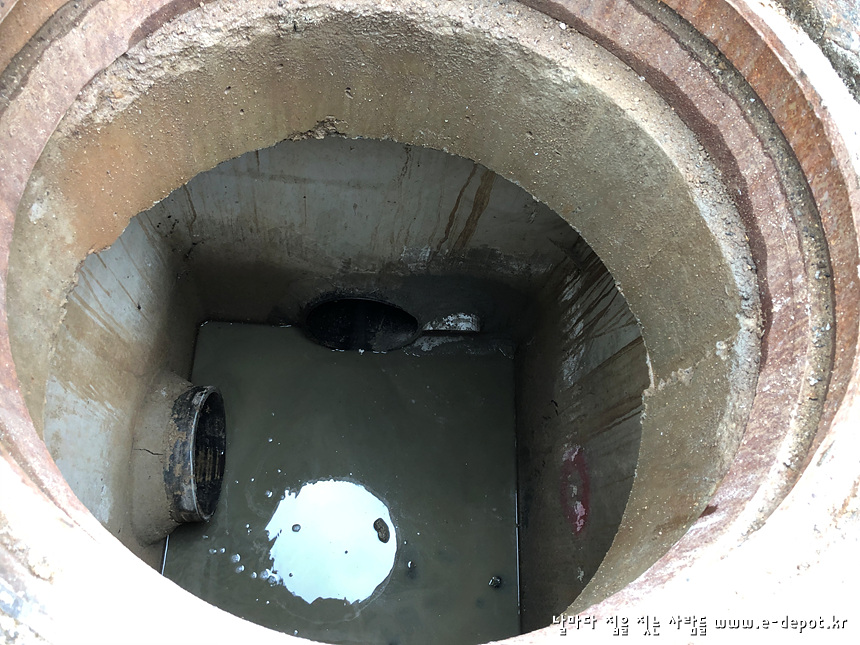

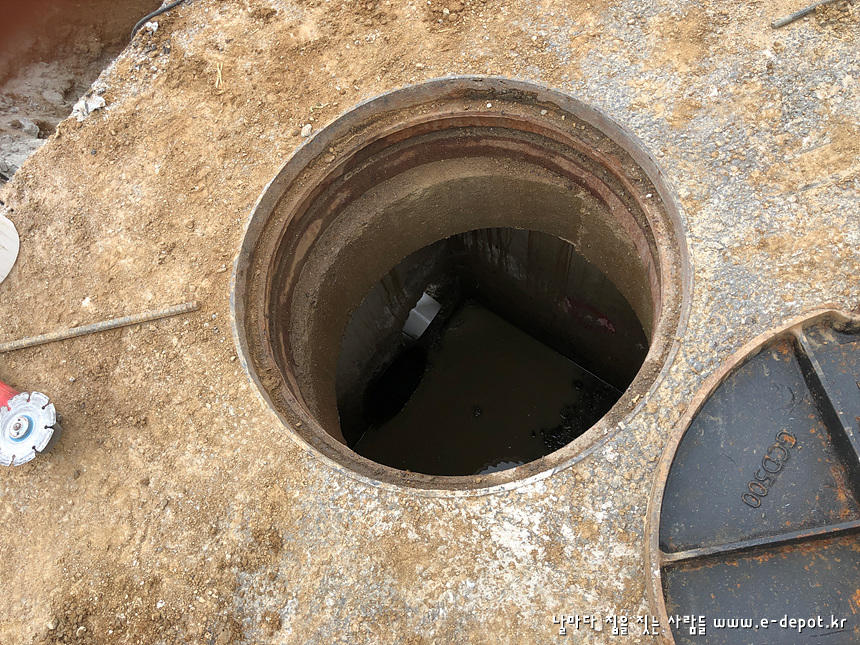

오수맨홀 내부에서 바라본 오수관 인입사진입니다.



되메우기 전 오수맨홀과 오수관 외부접합부위를 기밀하게 막아주도록 합니다.



오수맨홀 내부에서도 오수관 접합부위를 기밀하게 막아주도록 합니다.

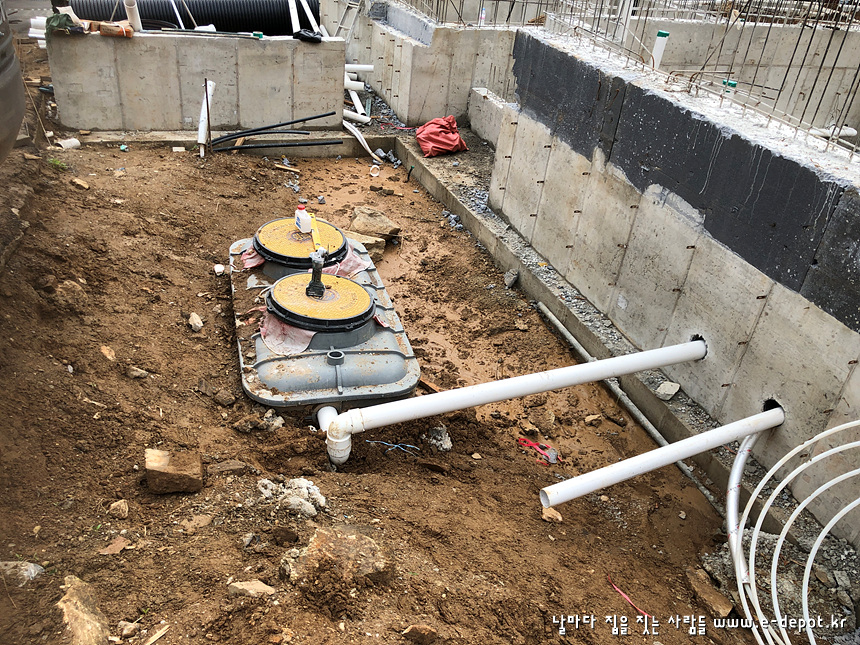

건물내부의 오수관과 하수관의 연결사진입니다.



단독정화조의 경우 오수관(100mm)은 정화조에 직접 연결하고 하수관(75mm)은 정화조를 통하지 않고 오수받이로 직접 연결하도록 합니다.



참고로 오수합병의 경우는 오수관과 하수관을 모두 정화조를 통해서 배출해야 하므로 오수받이를 통해서 정화조로 연결하면 됩니다.

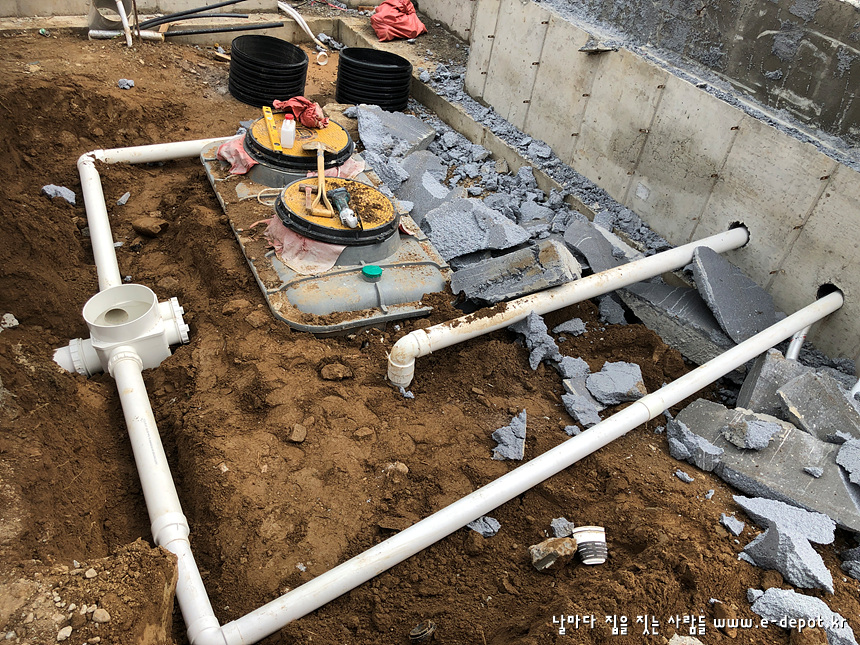

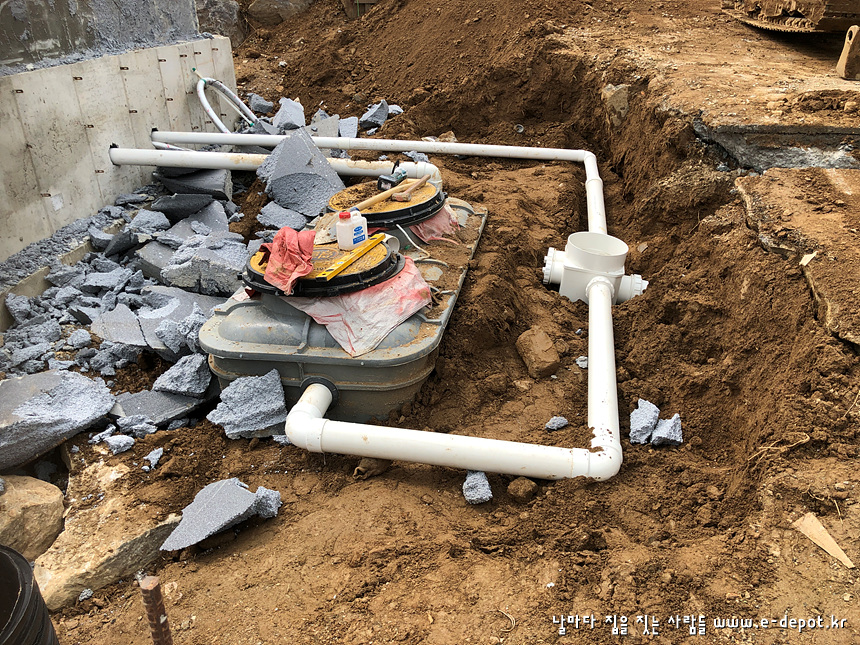

오수관과 하수관의 오수받이 연결 사진입니다.

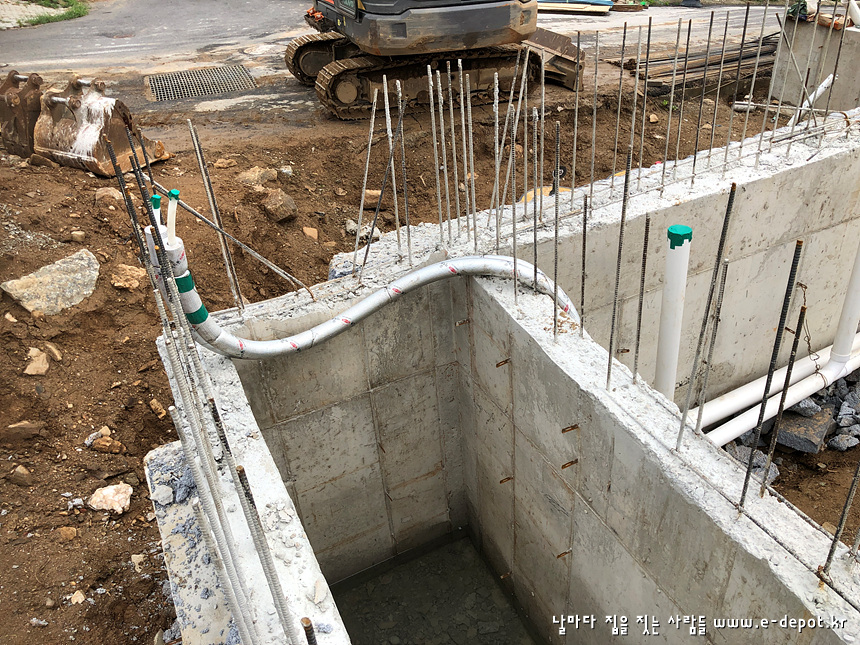

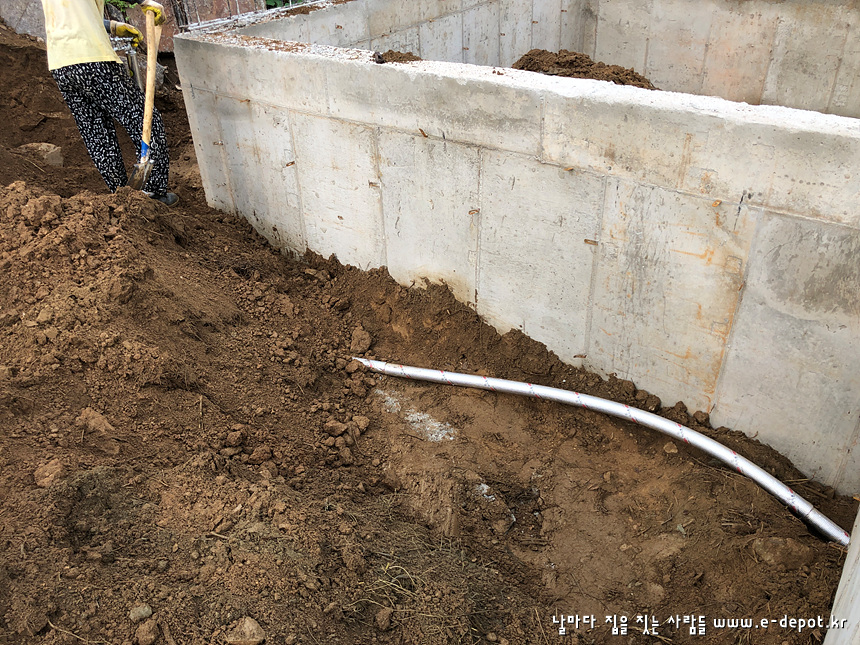

보일러실 위치에 상수도 인입사진입니다.

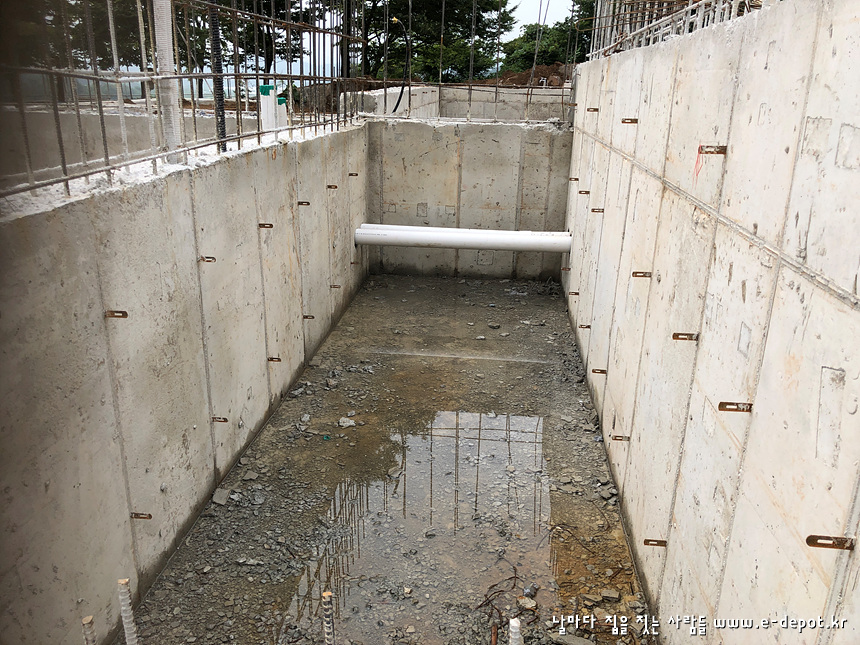

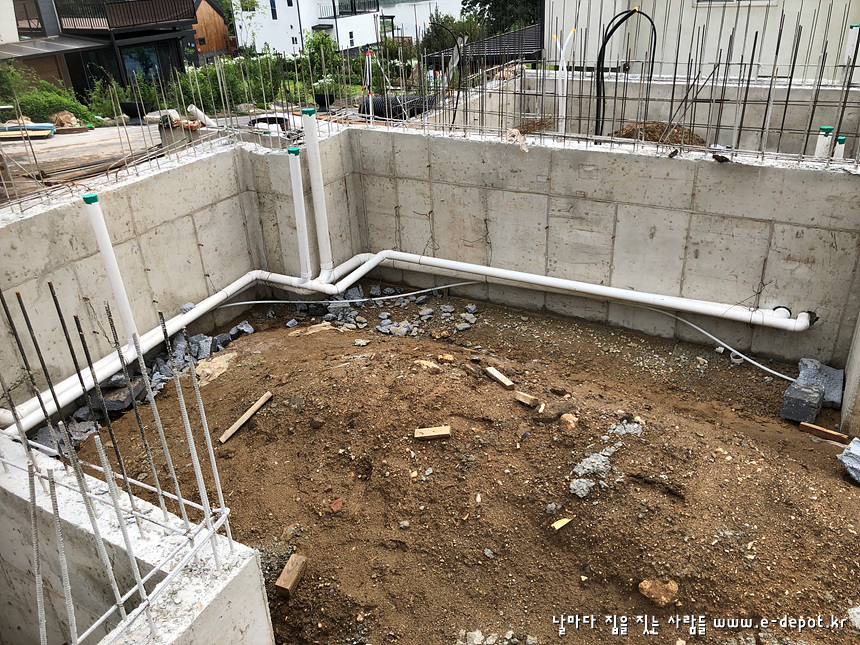

되메우기 전 오수관과 하수관의 배관사진입니다.

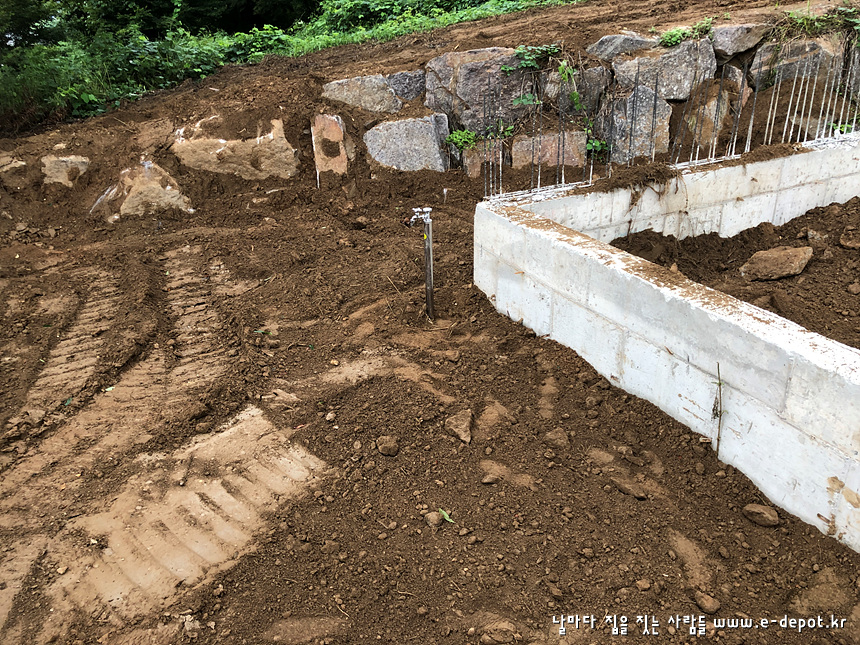

외부 부동전 매립 사진입니다.

동절기 동파에 대비하여 최대한 깊이 매립하도록 합니다.

바닥마감에서 최소 900mm 이상 권장합니다.

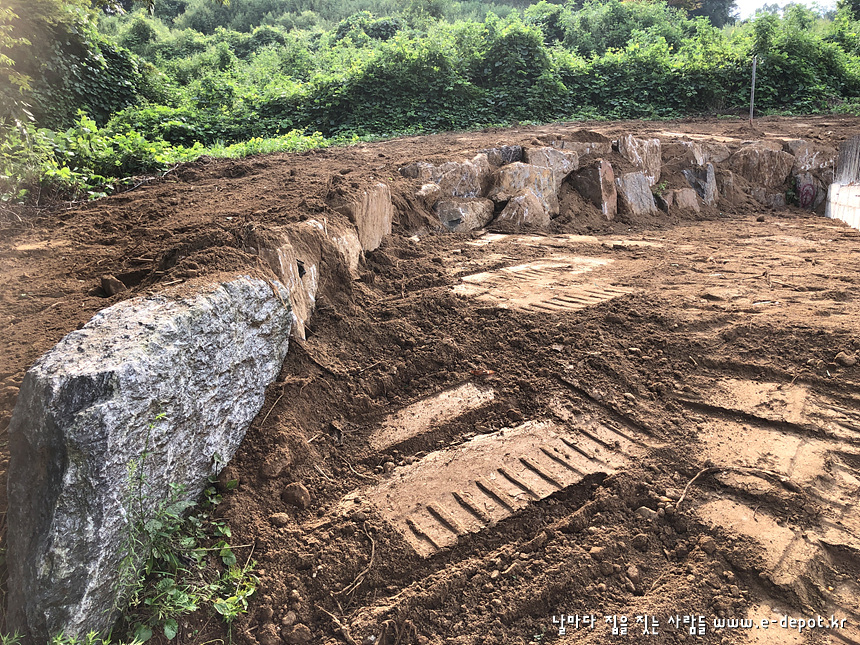

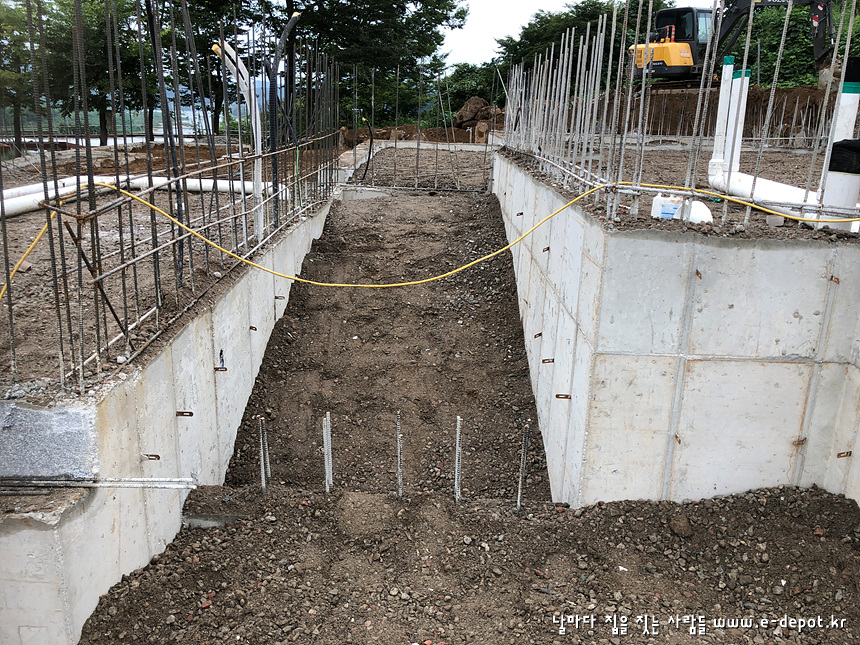

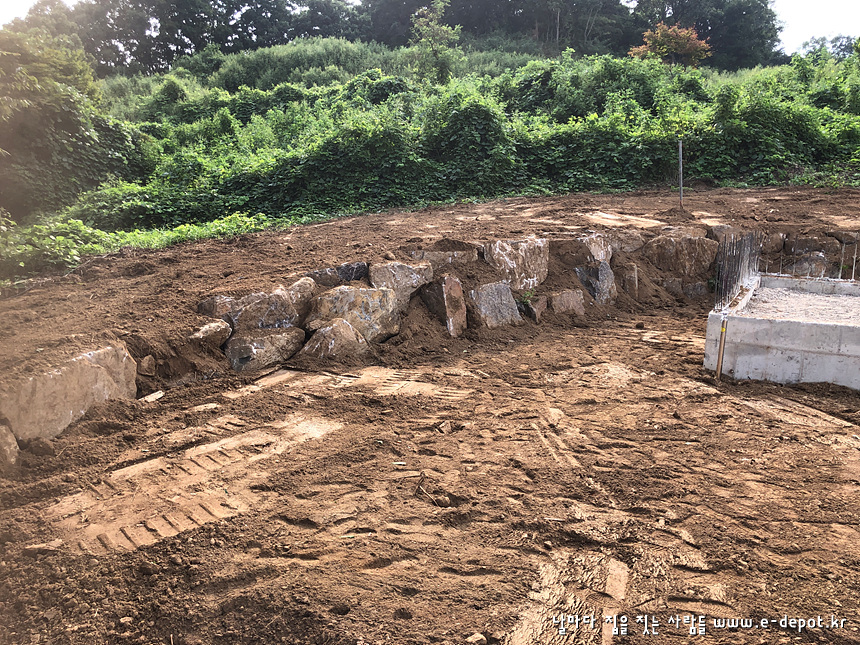

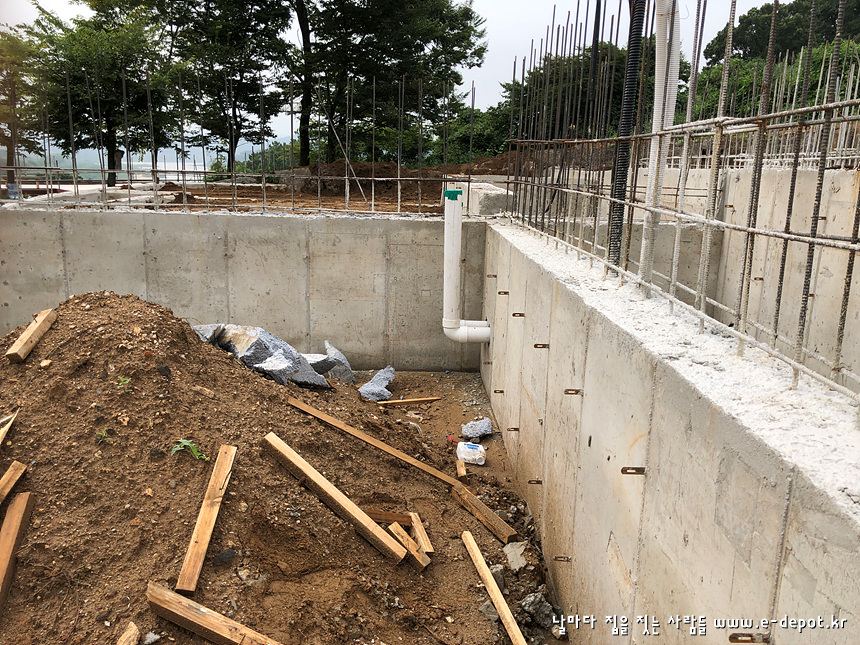

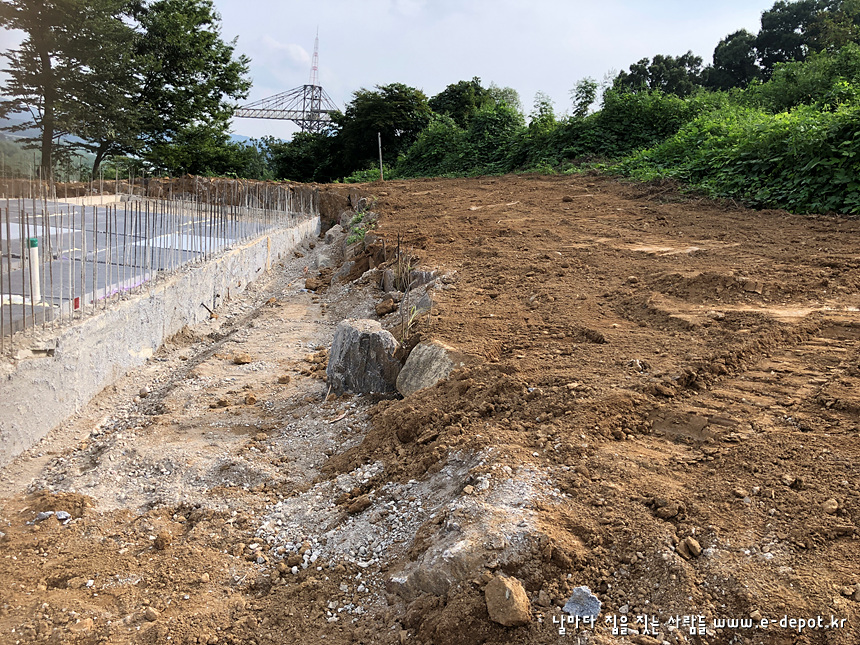

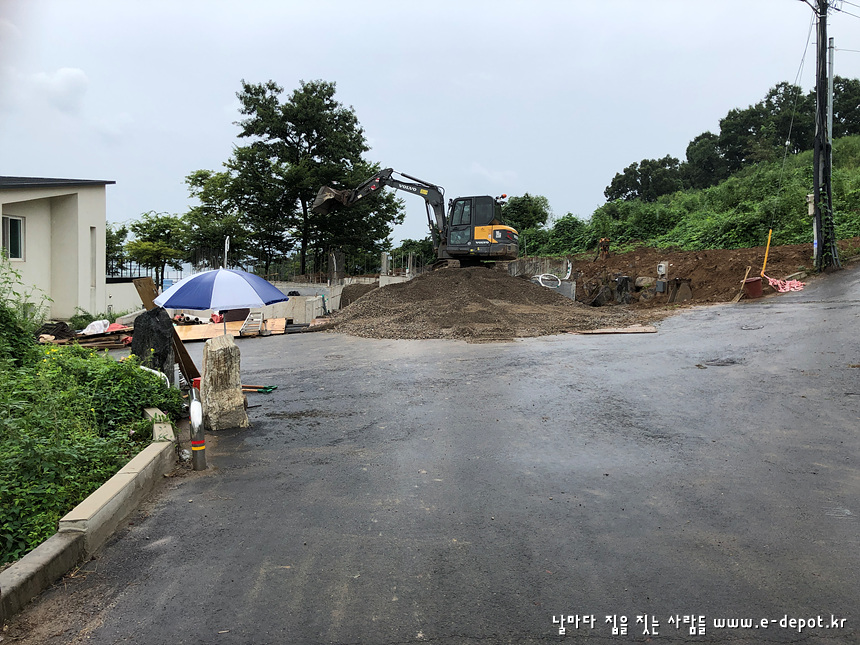

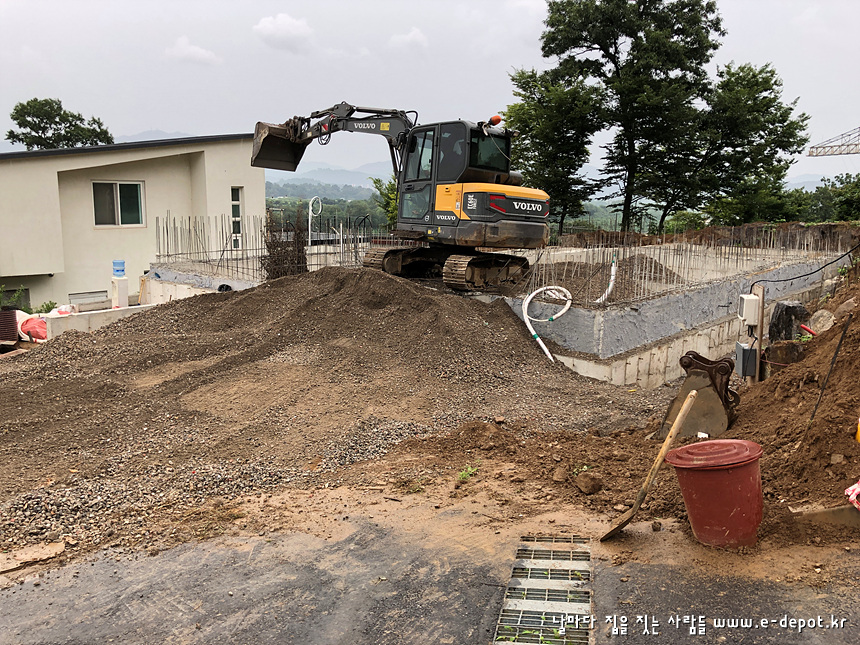

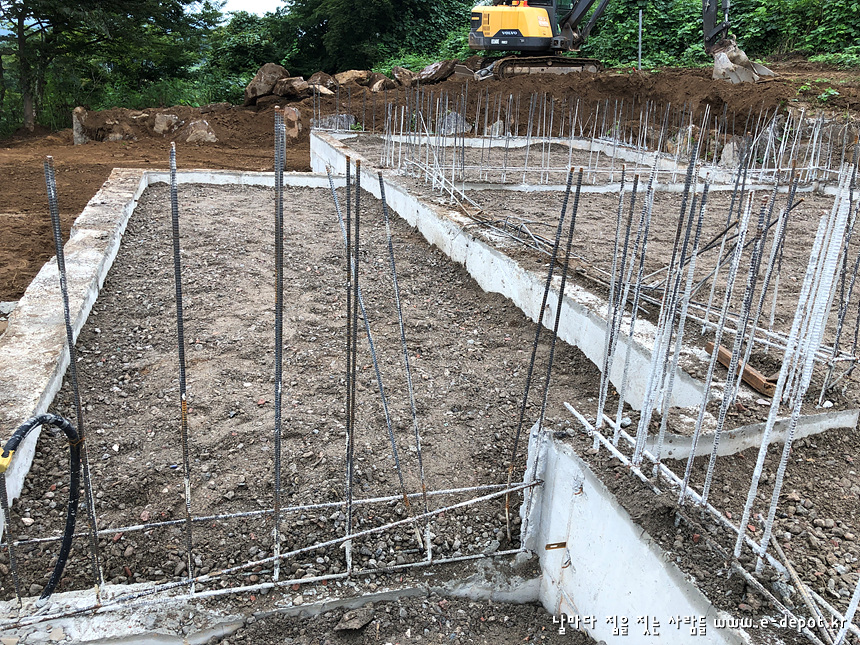

단지내 줄기초 부위 성토 사진입니다.



성토시 토사가 부족하여 잡석을 채움으로 부족한 토사를 대체하였습니다.

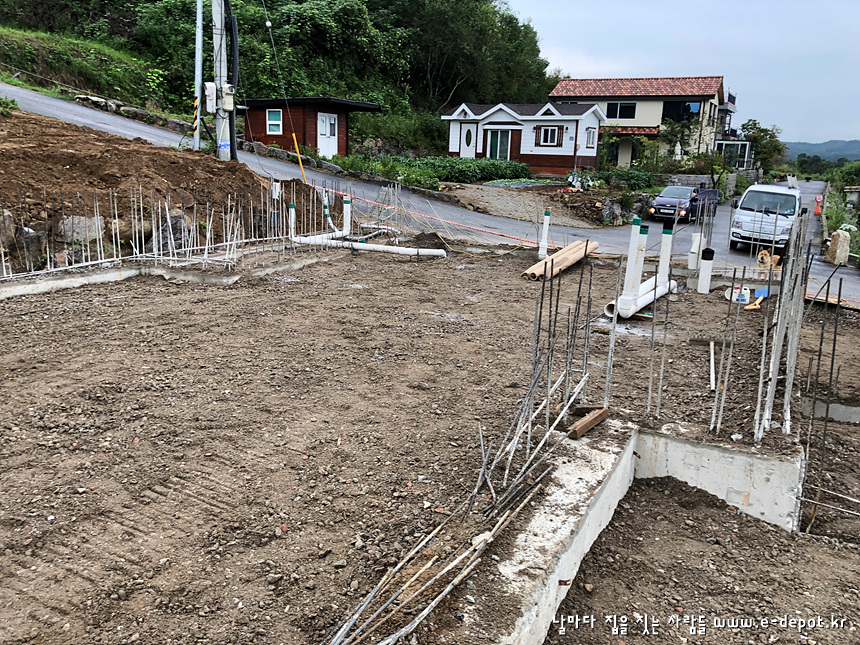

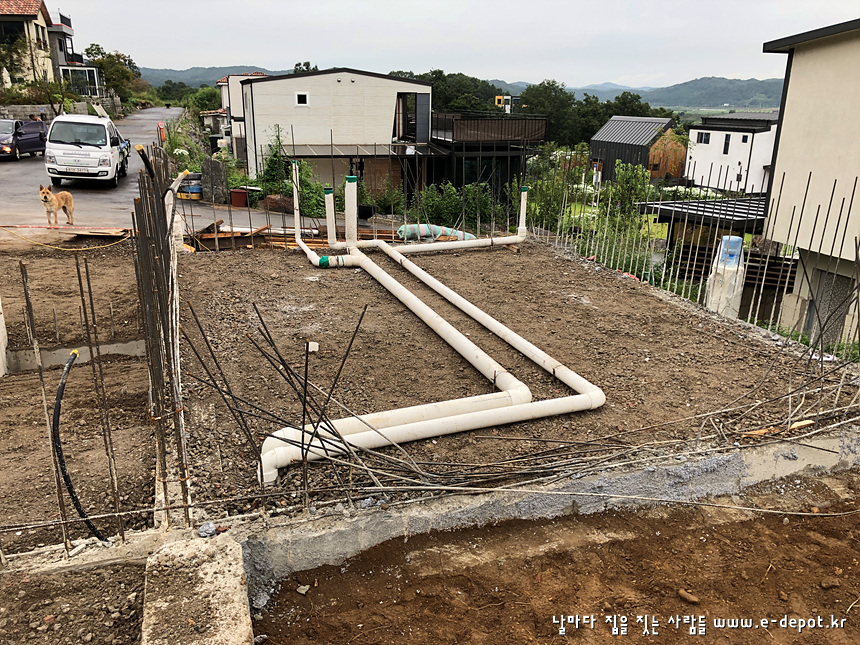

기초부위 성토 완료 후 1층 바닥 위생배관을 마무리 하였습니다.

아랫집 찐빵(개이름)이가 신기한 듯 바라보고 있네요...

하루도 안걸르고 수시로 현장 주변을 서성 거렸는데 카메라에 찍혔네요....ㅎ



작년 하절기 공사중에 찍힌거라 요즘 날씨가 추운데 잘 지내고 있는지 궁금하네요...^^

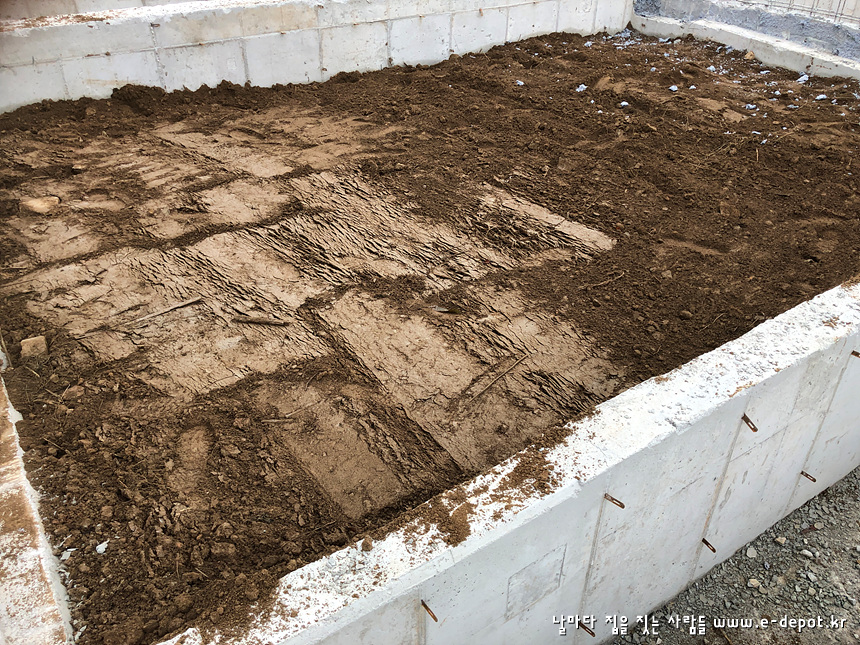

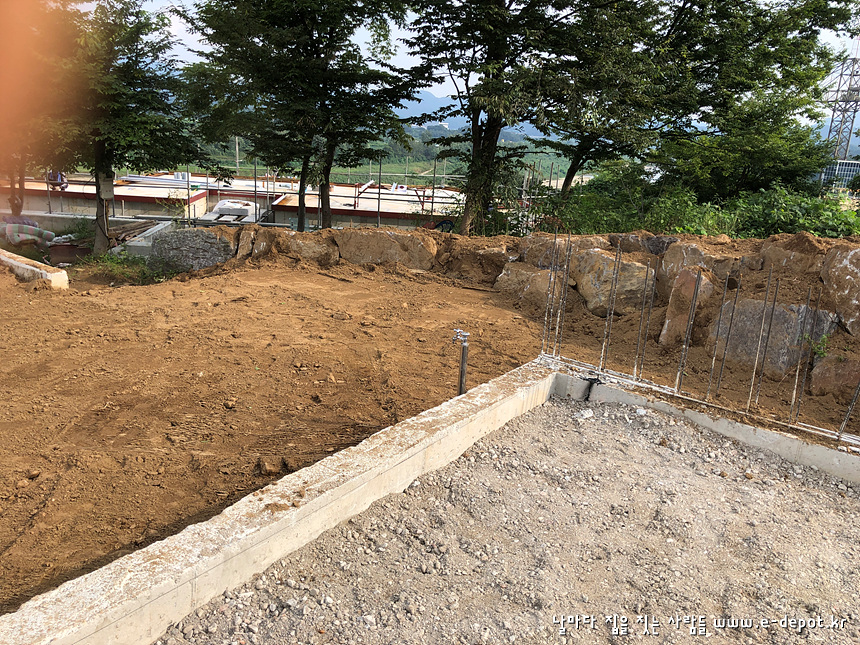

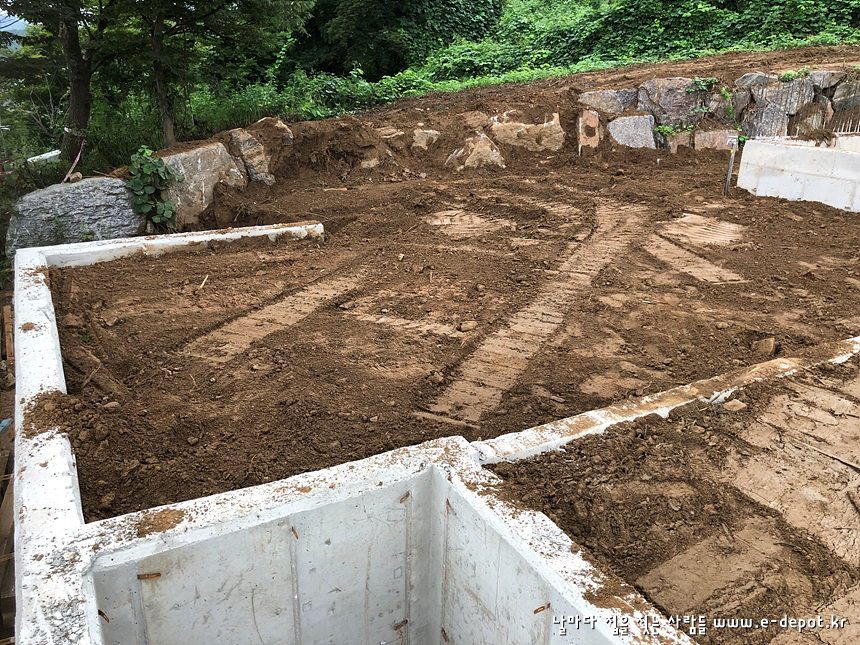

1층 바닥의 되메우기 작업이 마무리된 사진입니다.

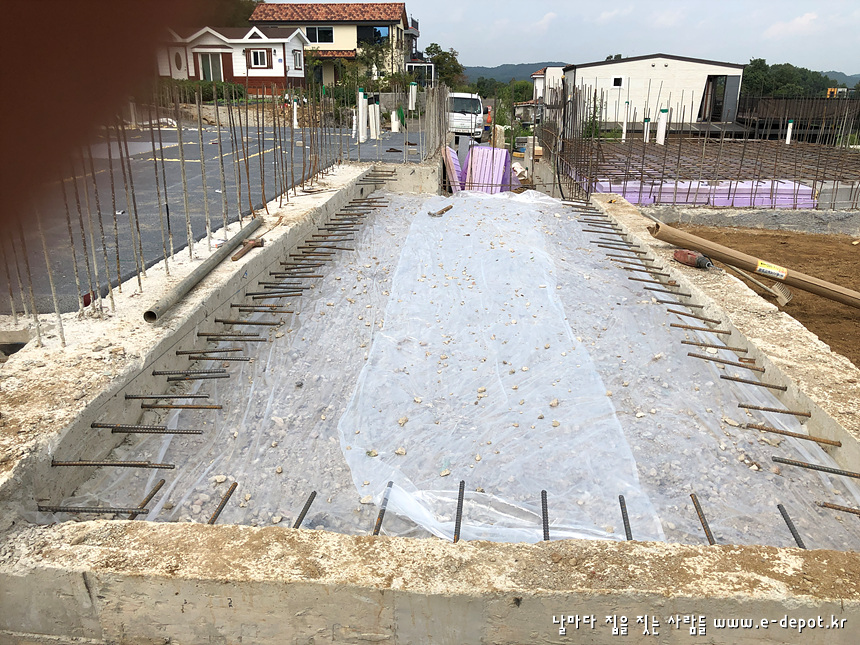

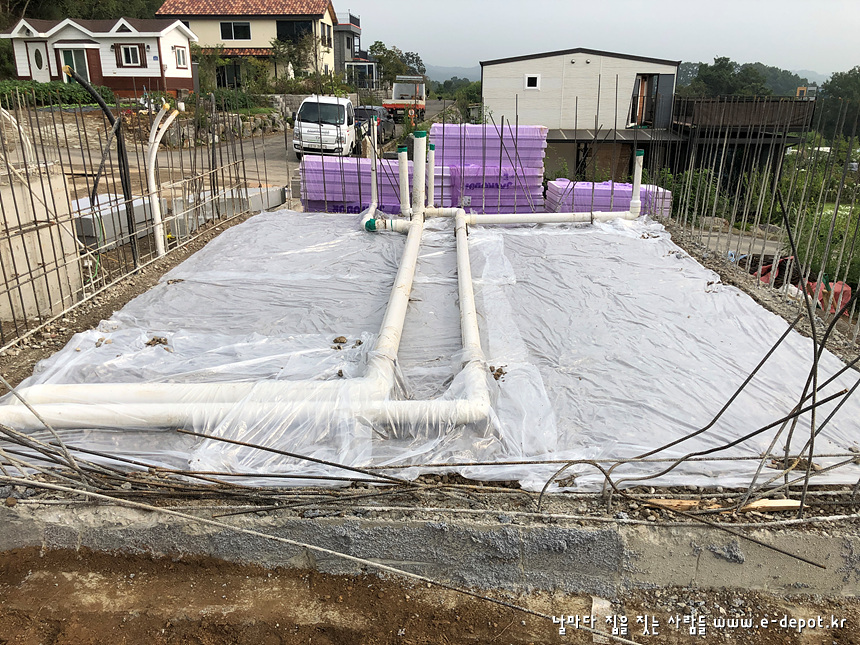

기초 부위 필름을 깔아 줍니다.

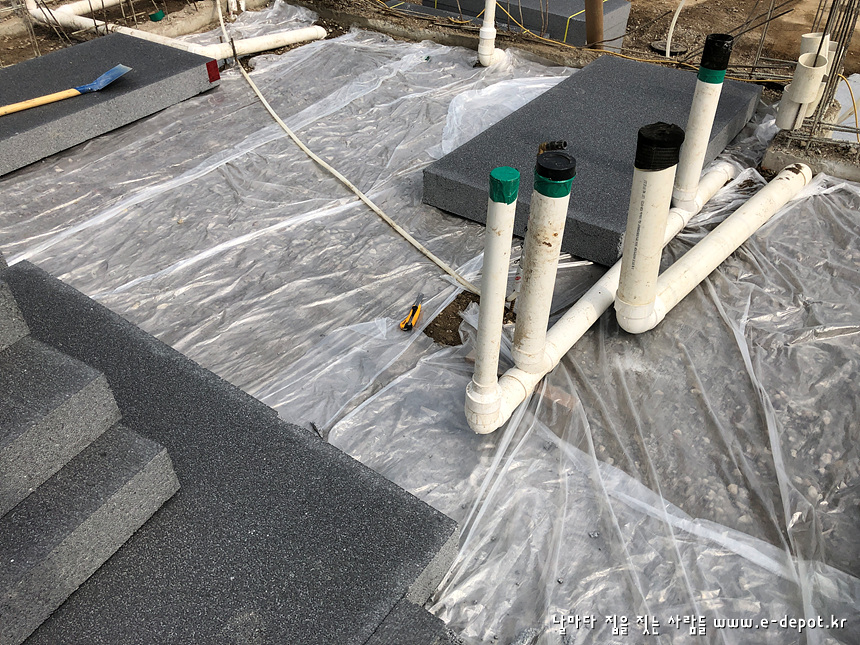

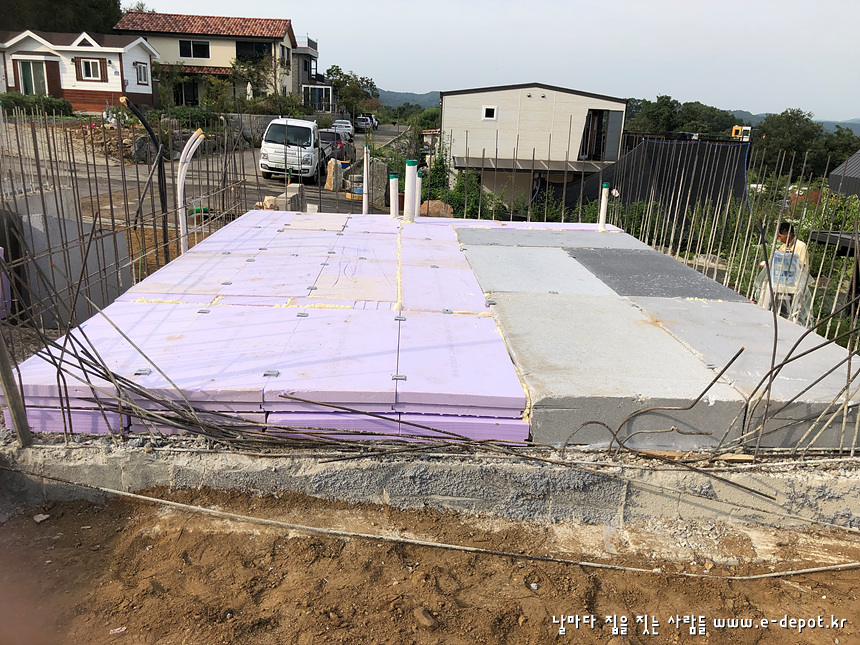

기초 부위 단열재를 깔아 줍니다.

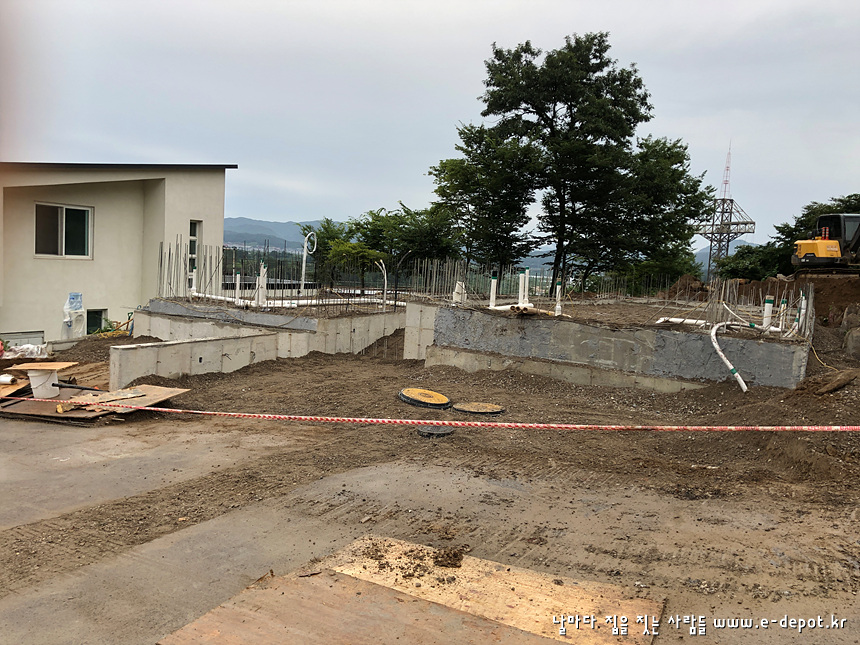

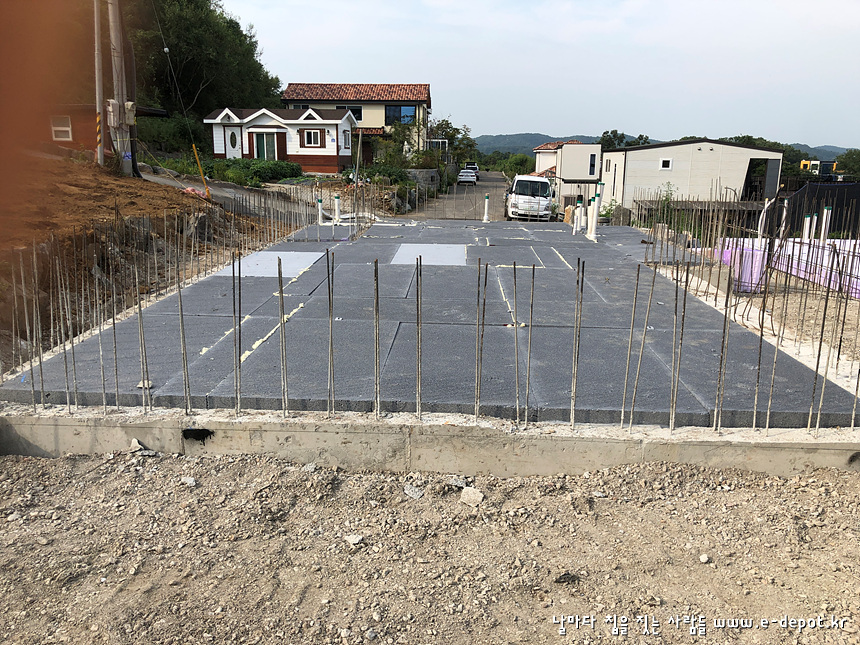

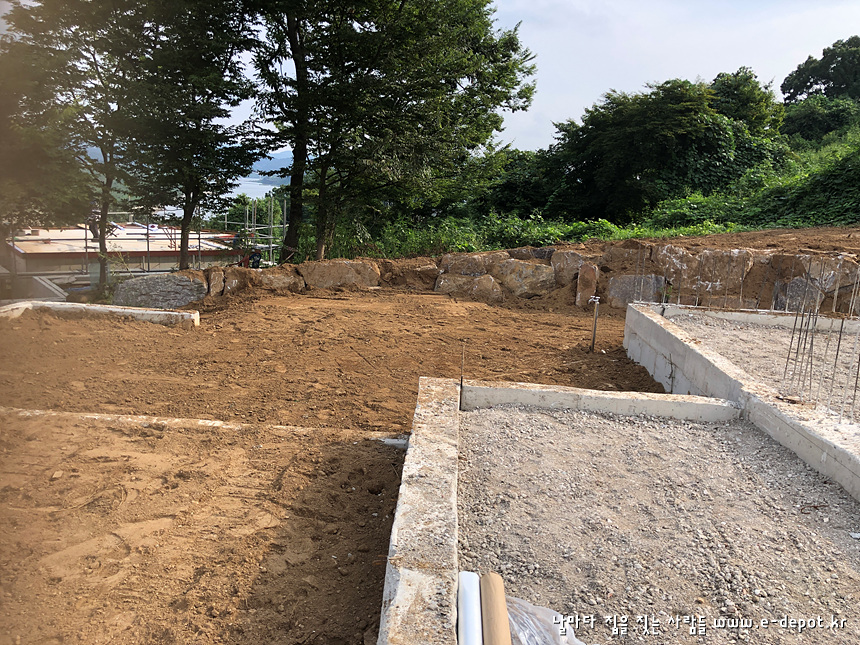

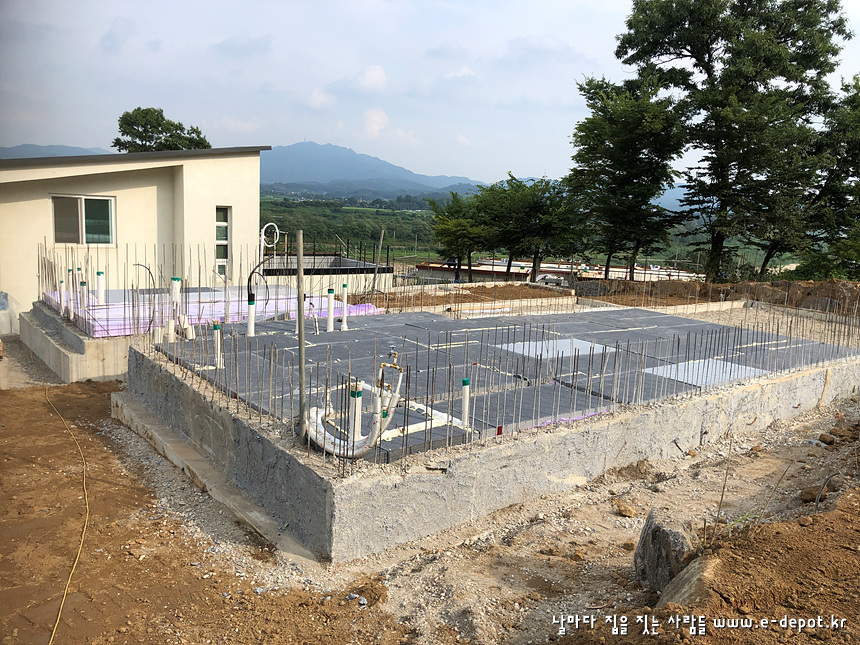

기초부위(내부)의 단열재깔기와 외부 되메우기 작업을 완료한 사진입니다.

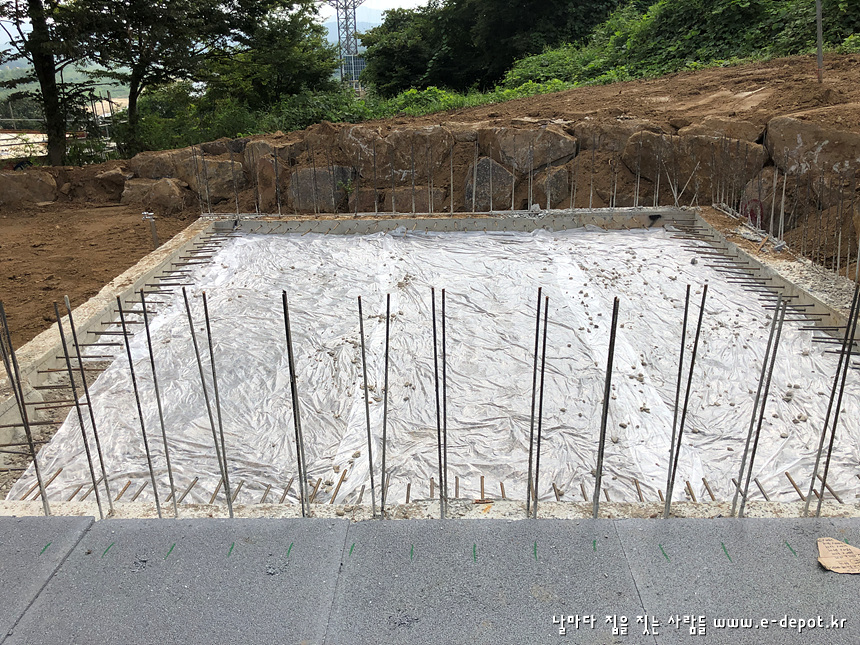

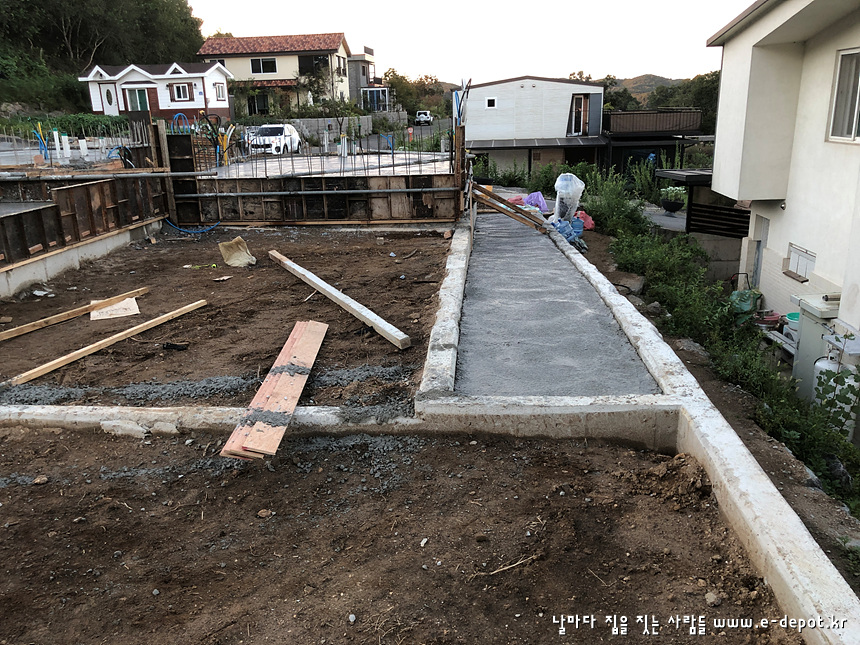

1층 외부바닥의 경우 단열재는 깔지 않고 필름만 깔아줍니다.

이제 1층 철근배근을 위한 준비가 완료 되었네요.

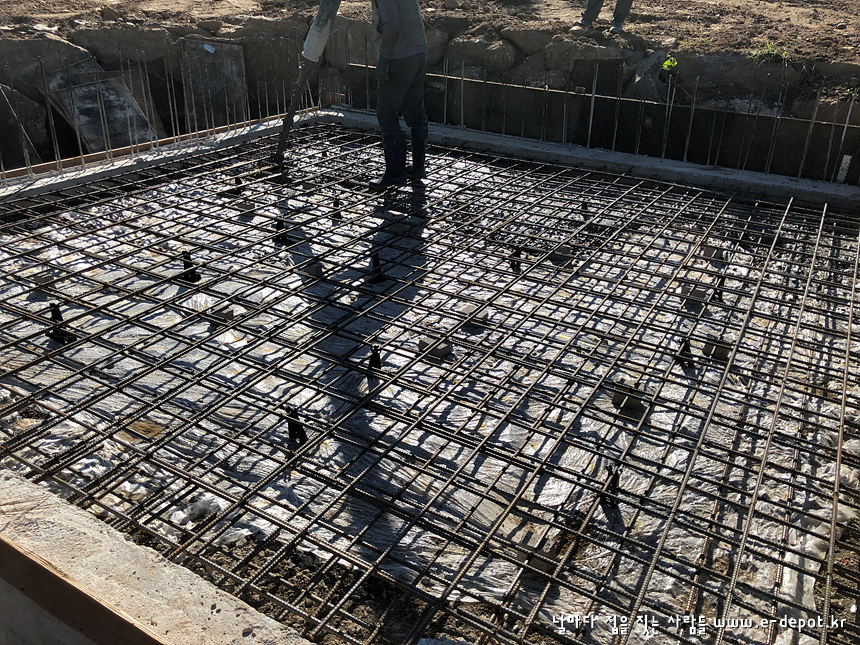

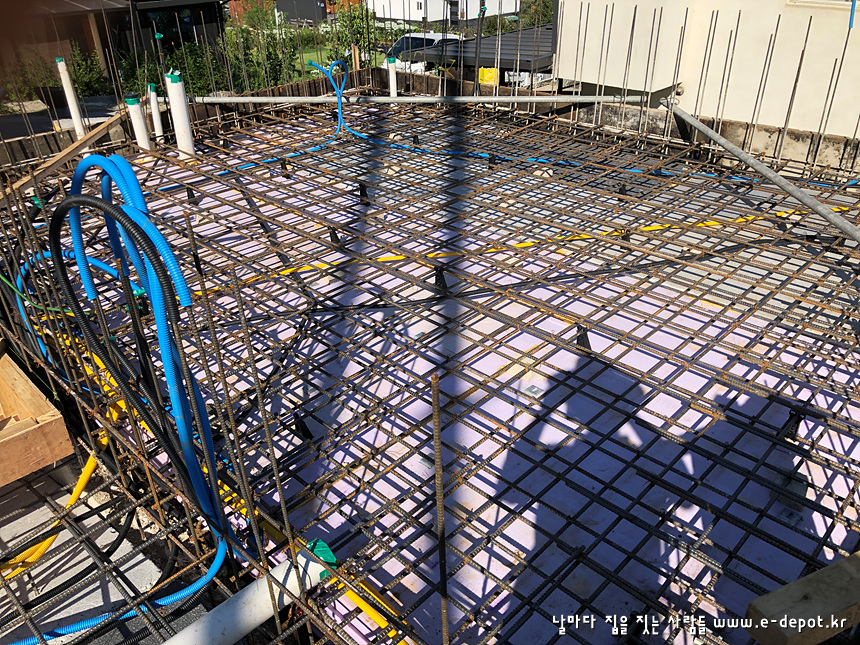

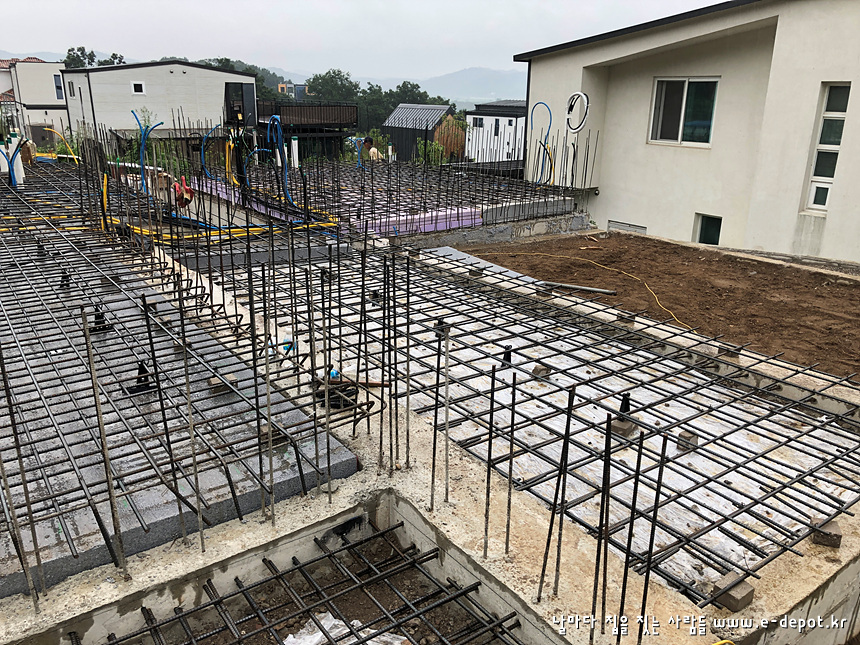

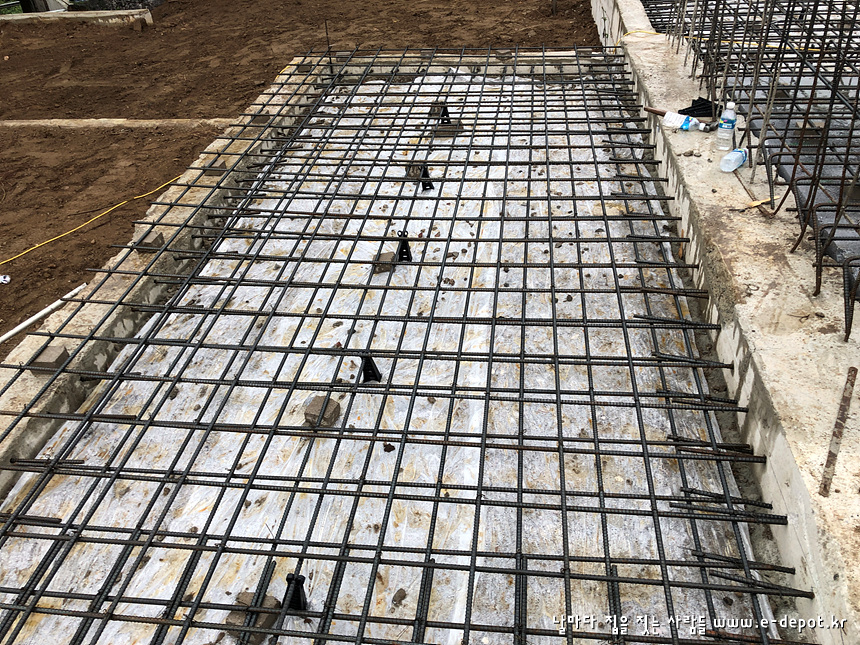

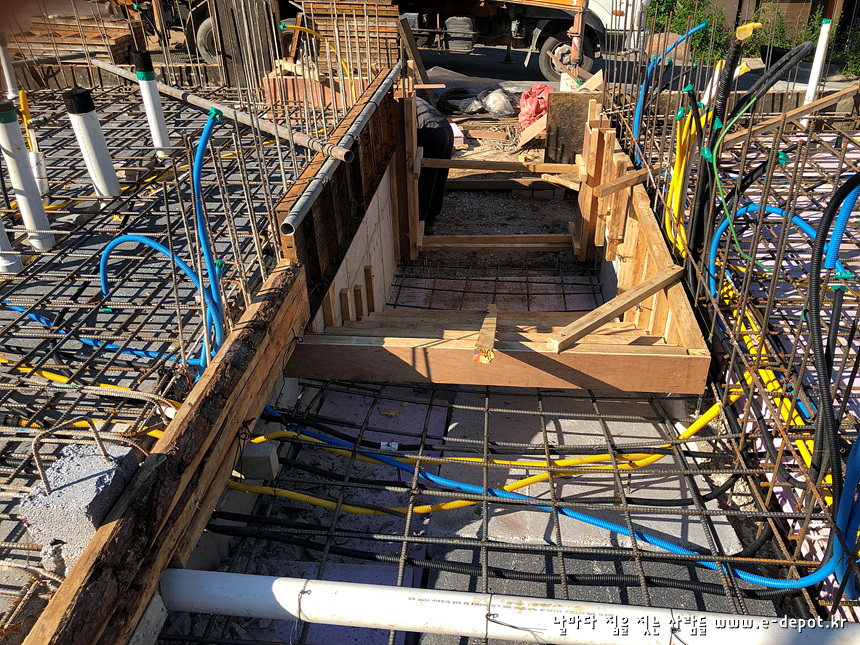

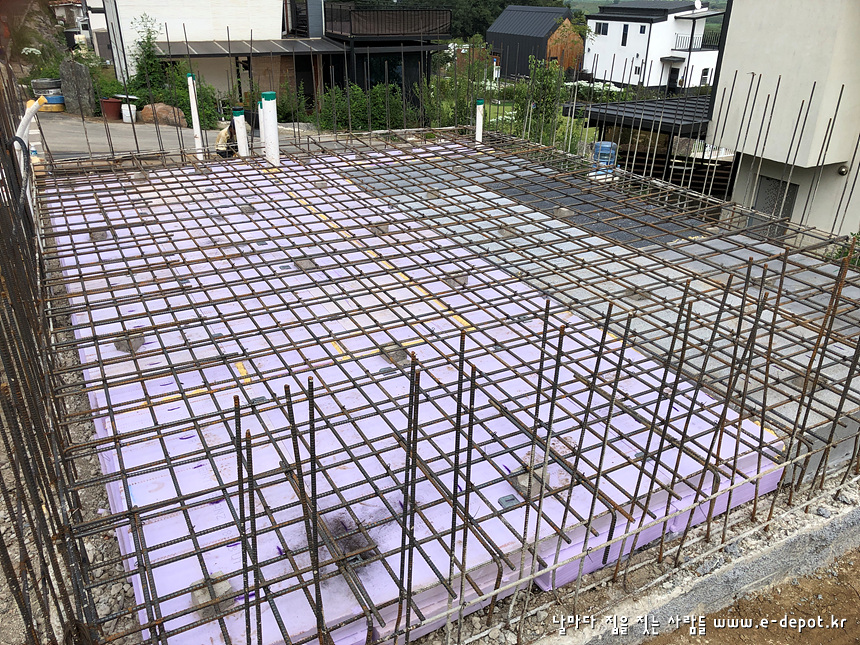

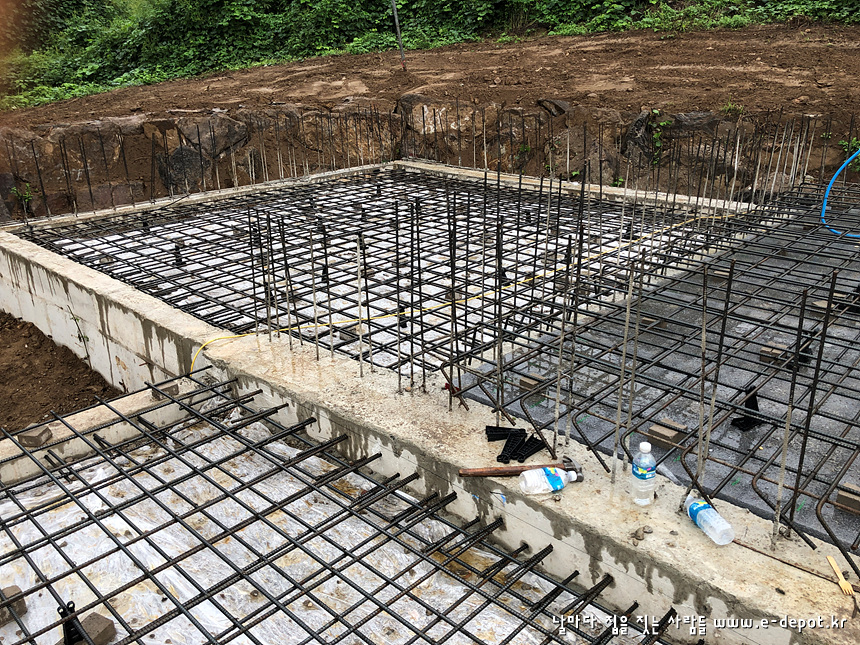

1층 바닥 철근배근 완료 사진입니다.

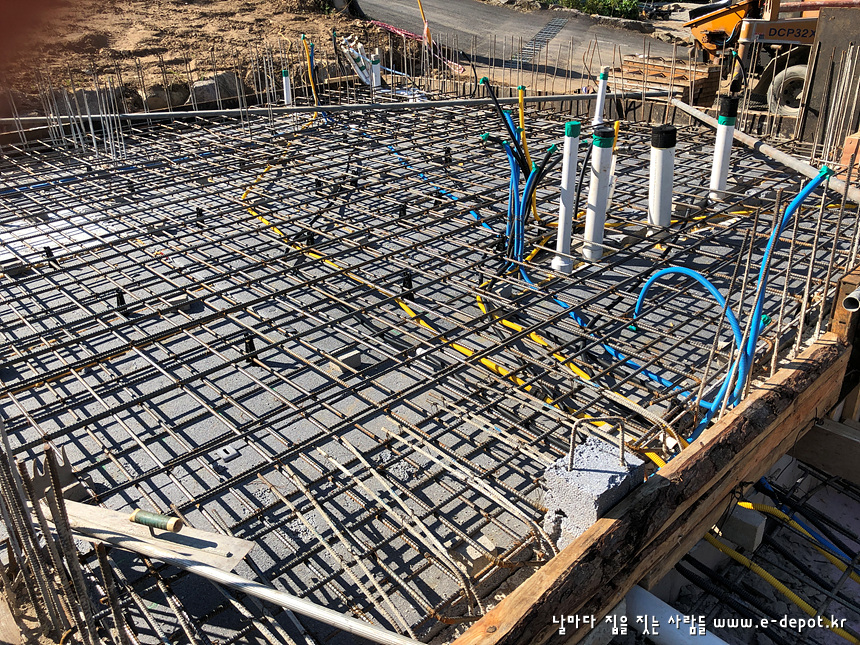

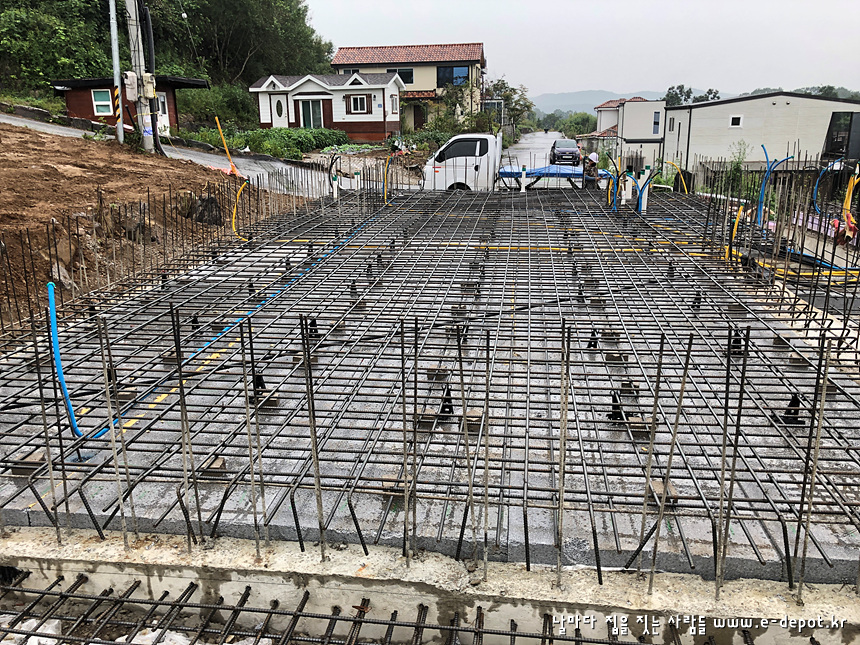

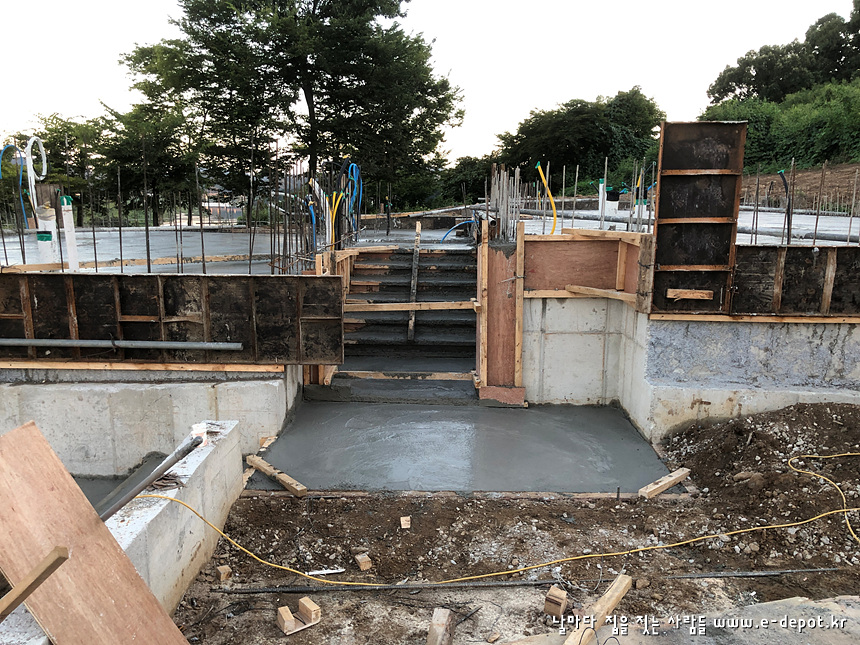

1층 바닥 외부 거푸집 설치작업이 완료 되었고 전기배관도 마무리 되었습니다.

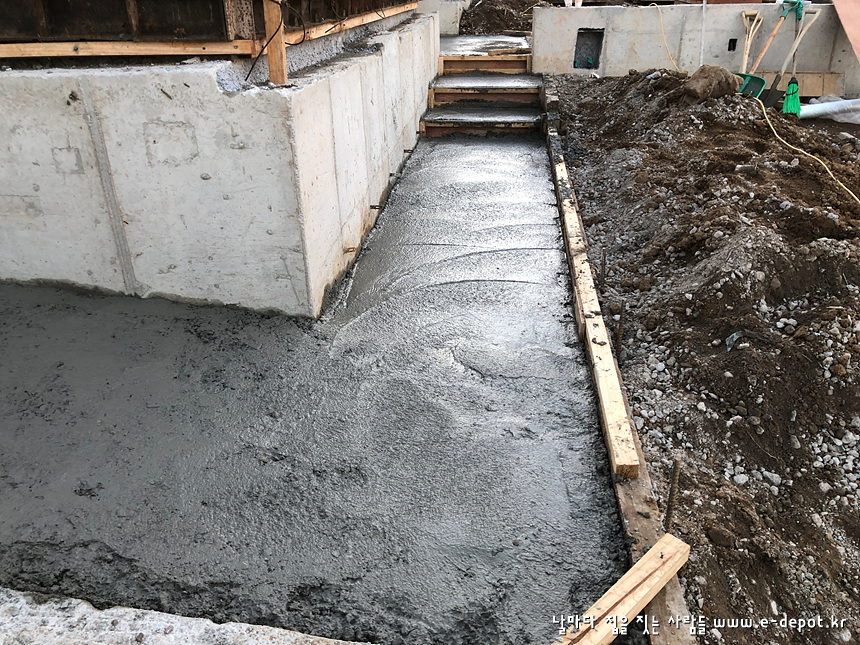

1층 바닥 콘크리트 타설 시작~~

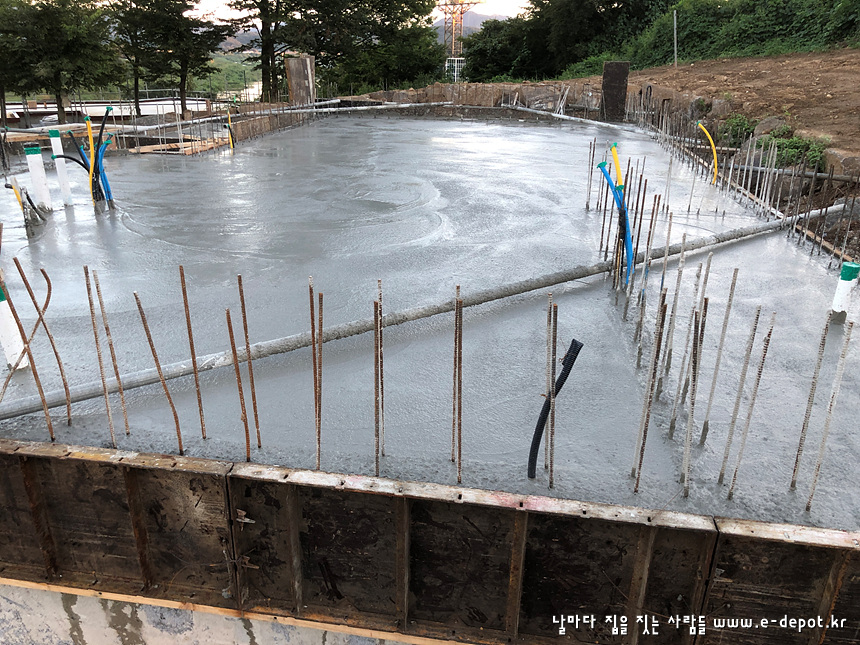

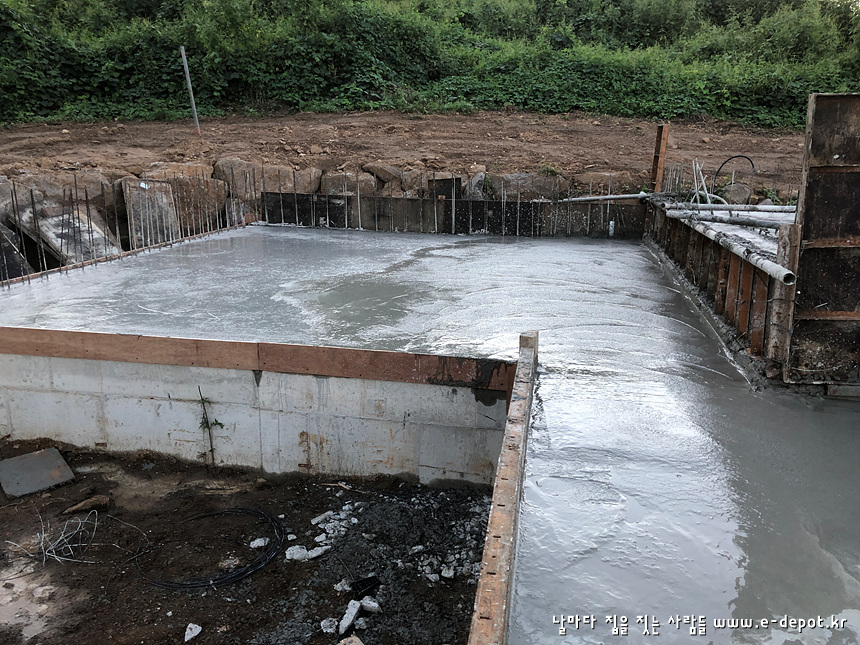

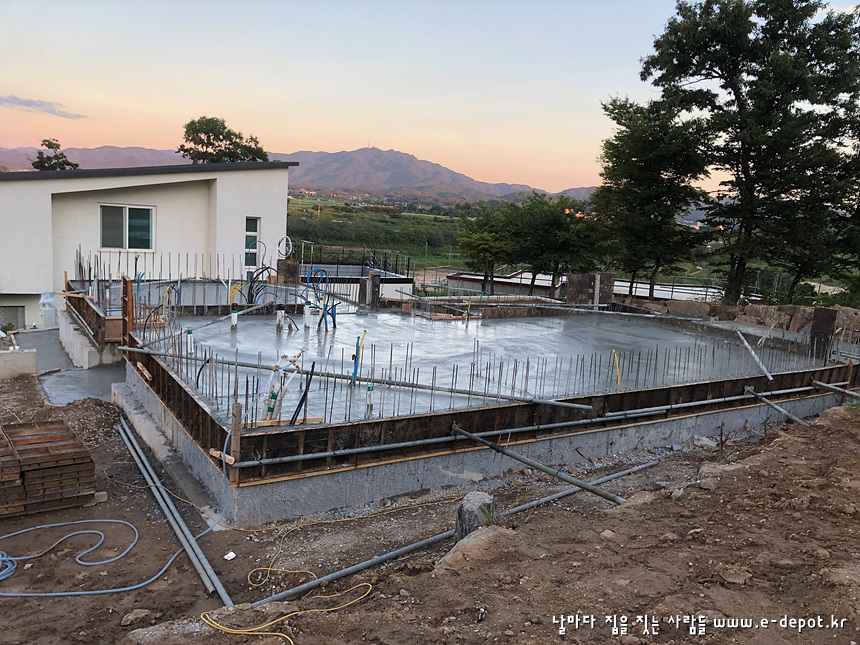

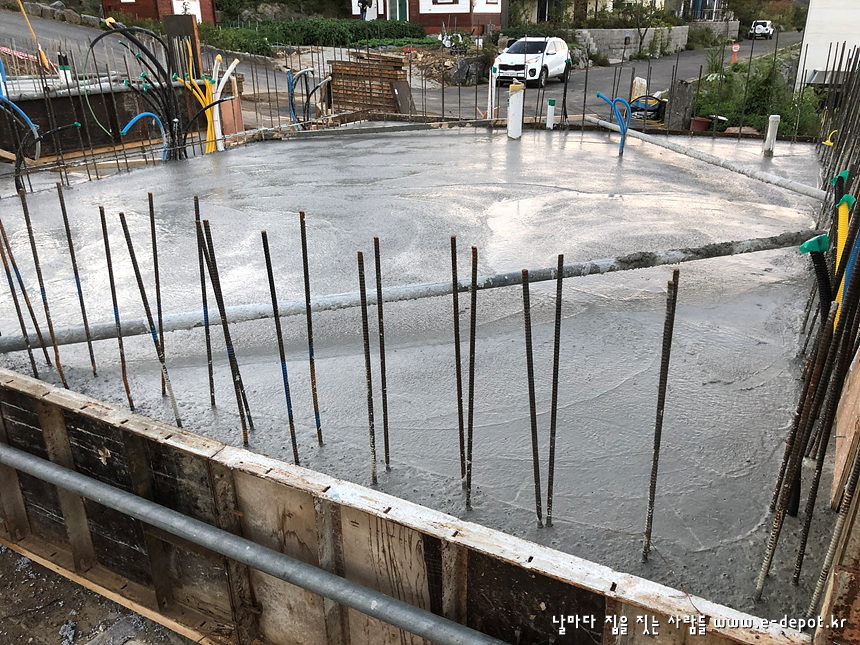

1층 바닥 콘크리트 타설 완료 사진입니다.



날마다집을짓는사람들의 연천군 장남면 동동마을 전원주택신축사례 : 부대토목,되메우기,기초단열재 및 필름깔기,거푸집조성,기초철근배근,콘크리트타설과정이었습니다.
